建筑给水排水、图线建筑给水排水常用线型图例表。
、比例建筑给水排水专业制图常用的比例表。
详图1: 50、1: 30、1:20、1:10、 1:5、1:2、1: 1、2:1平面图中管道标高标注法(2) 平面图中，沟渠标高应按下图的方式标注平面图中沟渠标高标注法((3) 剖面图中，管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法(4)、轴测图中,L2.65三、标咼的标注1、 室内工程应标注相对标高；室外工程宜标注绝对标高， 一致。
2、 压力管道应标注中心标高；重力流管道和沟渠宜标注管 后第二位。
3、 标高的标注方法应符合下列规定：(1) 平面图中，管道标高应按下图中的方式标注；当无绝对标咼资料时，可标注相对标咼，但应总图专业 (沟)内底标高。
标高单位以 m 计时，可注写到小数点 ,20380 3,3.22 56 CN9主0匸9 15&20"~SZ_ 8.00 -------- ^7停泵水位(最高水位)昴泵水位晟低水位> 3<;------------4. -------------10.W(5)建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高,标注方法应为H+X,XX,H表示本层建筑地面标高。
四、管径1 、管径的单位应为mm2、 管径的表达方式应符合下列规定：（1） 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以工程直径 DX 壁厚表示; （2） 无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径 DX 壁厚表示；（3） 钢管、薄壁不锈钢管等管材，管径宜以公称 Dw 表示； （4） 建筑给水排水塑料管材，管径宜以外径 dn 表示； （5） 钢筋混凝土（或混凝土）管，管径宜以内径 d 表示；（6） 复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；（7） 当设计中均采用公称直径 DN 表示管径时，应有公称直径 DN 与相应产品规格对照表。
看完这些：施工图纸代号大全（保证你能看懂图）
在各种AutoCAD图纸下，我们在不要求绘图的情况下，首先也要看的懂图。
我刚毕业进公司时，门槛就是能看得懂施工图纸，包括上面一些复杂的各种符号、代号！
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。
二、常用建筑材料示例图
三、常用建筑构造示例图
四、建筑常用构件代号大全
五、专业图纸代号大全
如果需要桥梁工程、水电工程、消防工程等等代号示例图，欢迎关注小编！！。
给排水管道图形符号
管道及附件
软管 可挠曲橡胶接头 管道固定支架 管道立管 排水明沟 排水暗沟 弯折管 弯折管 U1 存水弯 方型地漏 自动冲洗箱 □3— [p 表示管道向后弯90 ° 表示管道向前弯90 ° 管道的连接 图形符号 说明 XXX 拆除管 tt 法兰连接 承插连接
管堵 图形符号 地沟管 防护套管 检查口 清扫口 通气帽 雨水斗 排水漏斗 圆形地漏 阀门套筒 挡墩 说明 活接头 转动接头 管接头
法兰堵盖偏心异径管
异径管乙字管喇叭口1 応
弯官
正三通
斜三通
正四通
斜四通4
螺纹连接
温度调节阀1i弹簧安全阀
禺压力调节阀平衡锤安全阀
电磁阀© Q自动排气阀
止回阀浮球阀
气开隔膜阀t3a气闭隔膜阀
4 延时自闭冲洗阀p脚踏开关
放水龙头111疏水器
皮带龙头—室外消火栓
洒水龙头—0室内消火栓（单口）■缶化验龙头T室内消火栓（双口）肘式开关r水泵接合器

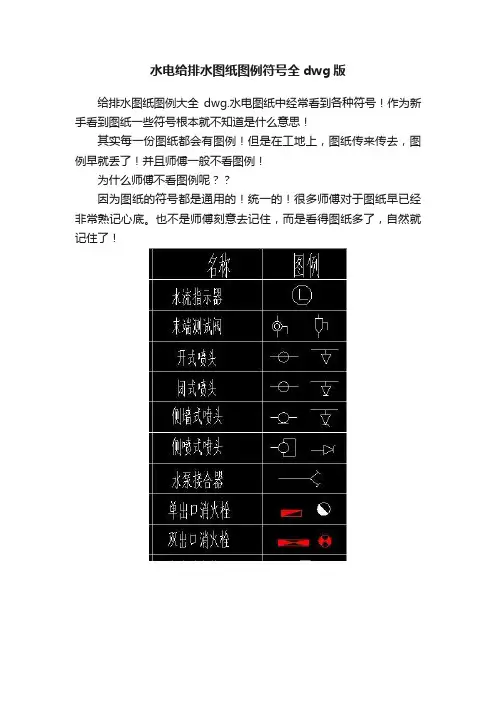

消防喷头（开式）Q .
消防报警阀
消防喷头（闭式）
卫生器具及水池
图形符号说明图形符号说明
n水盆水纸
立式洗脸盆
用于一张图只有一。

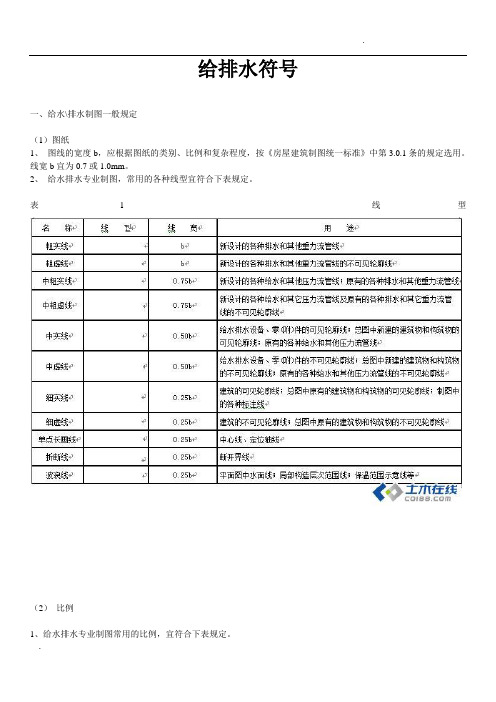

给排水符号一、给水\排水制图一般规定（1）图纸1、图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。
线宽b宜为0.7或1.0mm。
2、给水排水专业制图，常用的各种线型宜符合下表规定。
表1线型（2）比例1、给水排水专业制图常用的比例，宜符合下表规定。
2、在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。
3、在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。
4、水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。
（3）标高1、标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。
2、室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。
3、压力管道应标注管中心标高；沟渠和重力流管道宜标注沟(管)内底标高。
4、在下列部位应标注标高：1）沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2）压力流管道中的标高控制点；3）管道穿外墙、剪力墙和构筑物的壁及底板等处；4）不同水位线处；5）构筑物和土建部分的相关标高。
5、标高的标注方法应符合下列规定：1）平面图中，管道标高应按下图的方式标注。
2）平面图中，沟渠标高应按下图的方式标注。
3）剖面图中，管道及水位的标高应按下图的方式标注。
4）轴测图中，管道标高应按下图的方式标注。
6、在建筑工程中，管道也可注相对本层建筑地面的标高，标注方法为h+×.×××，h表示本层建筑地面标高(如h+0.250)。
（4）管径1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1）水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材，管径宜以公称直径DN表示(如DN15、DN50)；2）无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示(如D108×4、D159×4.5等)；3）钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示(如d230、d380等)；4）塑料管材，管径宜按产品标准的方法表示；5）当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
线型及其含义：比例：水、汽管道代号：工艺管道施工图经常使用图例：水、汽管道阀门和附件图例：给排水、采暖经常使用图例：通风空调工程经常使用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合暗示相应功能的控制阀门。
消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备装置处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：罕见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备安插平面图、剖面图示例：管道和设备安插平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中标明剖切符号。
尺度层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当暗示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的分歧系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母暗示，顺序号用阿拉伯数字暗示。
当一个系统出现分支时，可采取下图的画法。
系统代号立管号的画法竖向安插的垂直管道系统，应标注立管号，在纷歧致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形暗示。
当面尺度层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应暗示为管中心标高。
4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。
5、矩形风管所注标高应暗示管底标高；圆形风管所注标高应暗示管中心标高。
