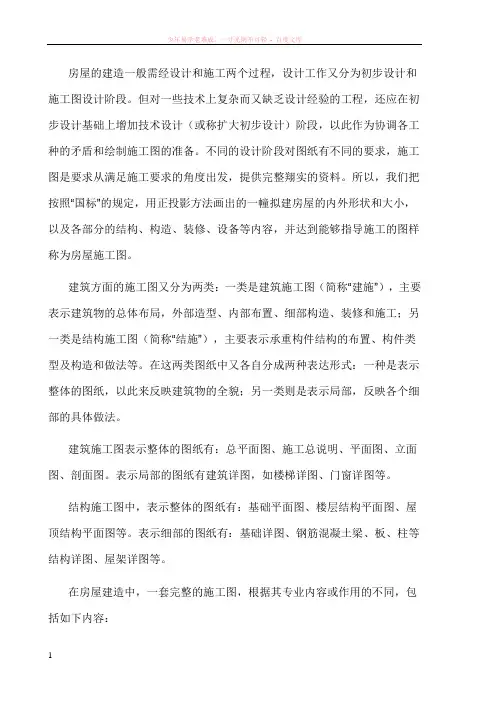

房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工; 另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：(1)图纸目录。
(2)设计总说明。
(3)建筑施工图。
(4)结构施工图。
(5)建筑装修图。
(6)设备施工图(简称“设施”)，本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
建筑施工图常用符号及图例（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
如图3-1。
基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。
楼房的第一层称为首层(或称一层或底层)，往上称二层、三层……顶层，这是由楼板分隔而成的。
屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。
屋面是房屋顶部的围护和承重构件。
墙是房屋的垂直构件，起着防止风、沙、雨、雪和阳光的侵蚀或干扰的作用，并还分隔房屋内部水平空间。
按受力情况有承重墙和非承重墙；按所处位置有内墙和外墙、纵墙和横墙。
楼梯是房屋的垂直交通设施，走廊是房屋的水平交通设施。
门是联系房屋的内外交通，窗主要用于采光、通风和眺望。
门、窗又都起着分隔和围护的作用。
除此以外，房屋中还有起着排水作用的，如天沟、雨水管、散水、明沟等；起着保护墙身作用的，如勒脚、防潮层等。
图3-1 民用房屋的构造组成二、施工图中常用的符号施工图的绘制是投影理论、图示方法及有关专业知识的综合应用。
因此，要读懂施工图纸的内容，必须做好下面一些准备工作：1．应掌握作投影图的原理以及形体的各种表示方法。
2．要熟识施工图中常用的图例、符号、线型、尺寸和比例的意义。
由于房屋的构、配件和材料种类较多，为作图简便起见，“国标”规定了一系列的图形符号来代表建筑构配件、卫生设备、建筑材料等，这种图形符号称为图例（见表3-1）。
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计(或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备.不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以,我们把按照“国标"的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类:一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图（简称“结施”）,主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸,以此来反映建筑物的全貌;另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图.表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有:基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等.在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容:（1）图纸目录。
（2）设计总说明.（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”）,本书不做讨论.阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读.一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
建筑图纸常用符号施工图里，多数符号是汉语拼音最前一个字母。
各类符号在不同的施工图上表达的意思是不同的，建筑施工图和结构施工图上同一个字母表达的意思往往不同，注意应图而定。
一、常用符号1、板 B2、屋面板 WB3、空心板 KB4、槽行板 CB5、折板 ZB6、密肋板 MB7、楼梯板 TB8、盖板或沟盖板 GB 9、挡雨板或檐口板 YB10、吊车安全走道板 DB 11、墙板 QB 12、天沟板 TGB 13、梁 L 14、屋面梁 WL 15、吊车梁 DL 16、单轨吊 DDL 17、轨道连接 DGL 18、车挡 CD 19、圈梁 QL 20、过梁 GL 21、连系梁 LL 22、基础梁 JL 23、楼梯梁 TL 24、框架梁 KL25、框支梁 KZL 26、屋面框架梁 WKL 27、檩条 LT 28、屋架 WJ 29、托架 TJ30、天窗架 CJ 31、框架 KJ 32、刚架 GJ 33、支架 ZJ 34、柱 Z 35、框架柱 KZ36、构造柱 GZ 37、承台 CT 38、设备基础 SJ 39、桩 ZH 40、挡土墙 DQ41、地沟 DG 42、柱间支撑 DC 43、垂直支撑 ZC 44、水平支撑 SC 45、梯 T46、雨篷 YP 47、阳台 YT 48、梁垫 LD 49、预埋件 M 50、天窗端壁 TD51、钢筋网 W 52、钢筋骨架 G 53、基础 J 54、暗柱 AZ 55、KZ框架柱56、KZ2 是一种框架柱，编号为KZ2 57、KZZ框支柱 58、XZ 芯柱59、LZ梁上柱 60、QZ剪力墙上柱 61、YDZ约束边缘端柱 62、YAZ约束边缘暗柱63、YJZ约束边缘转角墙柱 64、GDZ构造边缘端柱 65、GAZ构造边缘暗柱66、GYZ构造边缘翼墙柱 67、GJZ构造边缘转角墙柱 68、 AZ非边缘暗柱69、 FBZ扶壁柱 70、Q剪力墙墙身 71、LL连梁(无交叉暗撑、钢筋)72、LL(JA)连梁(有交叉暗撑) 73、 LL(JG)连梁(有交叉钢筋) 74、AL暗梁75、BKL边框梁 76、JD矩形洞口 77、YD圆形洞口 78、 KL 楼层框架梁79、WKL屋面框架梁 80、KZL框支梁 81、L非框架梁 82、XL悬挑梁83、JSL井式梁 84、LPB梁板筏基础平板 85、JCL基础次梁 86、JZL基础主梁87、jL1（16）250×350 基础梁，编号为基础梁1，有16跨，断面为宽250×高350。
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容:(1)图纸目录。
(2)设计总说明。
(3)建筑施工图。
(4)结构施工图。
(5)建筑装修图。
(6)设备施工图(简称设施”)，本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段.但对一些技术上复杂而又缺乏设计经验的工程,还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”)，主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图（简称“结施"）,主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法.建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中,一套完整的施工图,根据其专业内容或作用的不同,包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图.（4)结构施工图。
(5）建筑装修图。
（6）设备施工图（简称“设施”），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类.各种使用功能的房屋,尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料.所以，我们把按照“国标”的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图(简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中,一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明.（3）建筑施工图。
(4）结构施工图。
(5）建筑装修图。
(6)设备施工图（简称“设施"），本书不做讨论。
阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读.一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类.各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。
施工图中常用的符号（一）定位轴线--用来确定主要承重结构和构件（柱、梁、承重墙、屋架、基础等)的位置。
以便施工时定位放线和查阅图纸。
1. 国标规定定位轴线的绘制线型：细单点长划线轴线编号的圆（用模板绘制，不能徒手绘制)：细实线，直径8mm编号（以平面图为例)：水平方向,从左向右依次用阿拉伯数字编写。
竖直方向，从下向上依次用大写拉丁字母编写（不能用I、O、Z，以免与数字1、0、2混淆).2。
标注位置图样对称时，一般标注在图样的下方和左侧；图样不对称时，以下方和左侧为主，上方和有方也要标注.3. 分轴线的标注对应次要承重构件，不用单独划为一个编号，可以用分轴线表示。
表示方法:用分数进行编号，以前一轴线编号为分母，阿拉伯数字（1、2、3）为分子依次编写。
4. 详图中的轴向编号轴线编号的圆(用模板绘制）：直径10mm，细实线绘制。
当某一详图适用几个轴线时，其表示方法。
(二)标高符号在总平面图、平面图、立面图、剖面图上，经常有需要标注高度的地方。
不同图样上的标高符号的绘制各不相同。
1。
平面图的标高符号：用相对标高,保留三位小数2。
立面图、剖面图的标高符号：用相对标高，保留三位小数3. 总平面图的标高符号（室内、室外）:用绝对标高，保留两位小数如标高数字前有“－”号,表示该完成面低于零点标高。
（三）索引符号和详图符号为了方便查找构件详图,用索引符号可以清楚地表示出详图的编号，详图的位置和详图所在图纸的编号。
1. 索引符号绘制方法：引出线指在要画详图的地方，引出线的另一端为细实线、直径10mm 的圆，引出线应对准圆心.在圆内过圆心画一水平细实线，将圆分为两个半圆。
当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线,引出线所在一侧应为投射方向。
编号方法:上半圆用阿拉伯数字表示详图的编号；下半圆用阿拉伯数字表示详图所在图纸的图纸号，若详图与被索引的图样在同一张图纸上，下半圆中间画一水平细实线；如详图为标准图集上的详图，应在索引符号水平直径的延长线上加注标准图集的编号。
