轴承支架的ANSYS分析题目：试应用ANSYS有限元软件分析图1所示支座（铸造）内部的应力、应变和变形分布，并校核强度。
已知，底板上有四个直径为14mm的圆孔（距离端面均为30mm），其圆面受到全约束，已知材料的弹性模量E=210Gpa，泊松比μ=0.3，许用应力[σ]=160MPa，右端φ60的孔端面（A-B）受到水平向左的分布力作用，分布力的合力大小为15kN。
图1 零件尺寸图有限元分析操作过程：GUI:Utility Menu→File→Change Title，弹出新菜单，如下图所示，命名为file_dazuoyeGUI :MainMenu→Preprocessor→Modeling→Creat→Keypoints→In Active CS,打开创建关键点对话框。
在【Keypoint number】文本框中输入1，在【Location in active CS】文本框中分别输入0,0,0,单击apply按钮。
同理建立另外三个关键点，编号为2至4，分别为（140,0,0）、（140,140,0）、（0,140,0）GUI：MainMenu→Preprocessor→Modeling→Creat→Areas→Arbitrary→Through Kps，弹出拾取线对话框，依次拾取刚刚建立的4条个关键点，需要安顺时针或者逆时针顺序。
点击OK 按钮。
GUI：MainMenu→Preprocessor→Modeling→Creat→Areas→Circle→Solid Circle，弹出拾取线对话框，按照下图所示进行设置输入。
点击OK。
同理在底部建立另外三个孔，半径均为7mm，输入坐标分别为（110,30）、（30,110），（110,110），最终建立图形如下所示。
GUI:MainMenu→Preprocessor→Modeling→Operate→Booleans→Divide→Area By Area，弹出拾取面对话框，先拾取大面，点击OK，再次弹出拾取面对话框，再拾取四个小面，点击OK，进行面切割，切割完图形如下所示。
Ansys零件分析实例1⼀ ANSYS轴承座实体建模实例--------------------- 2⼆复杂形状实体的创建实例—螺栓----------------- 7三⼆维静⼒分析实例--------------------------- 16 四三维托架实体受⼒分析----------------------- 27 五谐响应分析实例 ---------------------------- 34 六瞬态分析实例------------------------------ 37 七⾼速旋转轮盘模态分析----------------------- 43 ⼋优化分析实例------------------------------ 56 九⾮线性分析实例 ---------------------------- 59轴承座轴⽡轴四个安装孔径向约束 (对称) 轴承座底部约束 (UY=0) 沉孔上的推⼒ (1000 psi.) 向下作⽤⼒ (5000 psi.)⼀ ANSYS 轴承座实体建模实例例：实体建模、⽹格划分、加载、求解及后处理练习⽬的：创建实体的⽅法，⼯作平⾯的平移及旋转，布尔运算（相减、粘接、搭接，模型体素的合并，基本⽹格划分。
基本加载、求解及后处理。
问题描述：具体步骤：⾸先进⼊前处理(/PREP7)1.创建基座模型⽣成长⽅体Main Menu ：Preprocessor>Create>Block>By Dimensions输⼊x1=0,x2=3,y1=0,y2=1,z1=0,z2=3平移并旋转⼯作平⾯Utility Menu>WorkPlane>Offset WP by IncrementsX,Y ,Z Offsets 输⼊2.25,1.25,0.75 点击Apply载荷XY，YZ，ZX Angles输⼊0，－90，0点击OK。
创建圆柱体Main Menu：Preprocessor>Create>Cylinder> Solid CylinderRadius输⼊0.75/2, Depth输⼊－1.5,点击OK拷贝⽣成另⼀个圆柱体Main Menu：Preprocessor>Copy>V olume拾取圆柱体,点击Apply, DZ输⼊1.5然后点击OK从长⽅体中减去两个圆柱体Main Menu：Preprocessor>Operate>Subtract V olumes⾸先拾取被减的长⽅体，点击Apply,然后拾取减去的两个圆柱体，点击OK。
起重机桁架结构的受力分析摘要：本文利用ansys14.5平台研究货物起重机的受力情况，通过对起重机架的建模和求解，进一步熟悉了ansys的分析过程，并求出了起重机架的变形，位移和应力等方面的力学量，为起重机架结构和材料的改进提供了依据。
1 引言如下图所示的货物起重机，由两个桁架结构组成，它们通过交叉支撑结合在一起。
每个桁架结构的两个主要构件是箱型钢架。
每个桁架结构通过内部支撑来加固，内部支承焊接在方框钢架上。
连接两个桁架的交叉支承销接在桁架结构上。
所有构件材料都是中强度钢，EX=200E9Pa，EY=300E9Pa，μ=0.25，G=80E9。
它在端部承受10KN沿Y轴负方向的载荷时，用有限元软件求出最大受力点及应力和位移情况。
内部支承及交叉支承梁截面桁架结构主要构件梁截面2 计算模型2.1 设置工作环境启动Mechanical APDL Product Launcher 14.5，弹出Mechanical APDL Pr oduct Launcher 14.5窗口。
设置参数、工作目录、工作名称，单击Run进入AN SYS 14.5 GUI界面。
在主菜单元中选择Preferences命令，选择分析类型为Stru ctural，单击OK按钮，完成分析环境设置，如图2.1所示。
图2.12.2 定义单元与材料属性在GUI界面中选择Main Menu>Preprocessor>Element Type> Add/Edit/ Delete命令，弹出图2.2所示的Element Type对话框，选择单元类型为LINK1 80，单击OK按钮。
图2.2在GUI界面中选择Main Menu>Preprocessor>Material Props>Material M odels命令，弹出图2.3所示的Define Material Model Behavior对话框，选择材料模型为结构、线性、弹性、各向异性，然后输入EX=2E11，EY=3E11，P RXY=0.25，GXY=8E10，输入密度7800，单击OK按钮完成。
ANSYS结构分析基础篇一、总体介绍进行有限元分析的基本流程：1.分析前的思考1)采用哪种分析(静态，模态，动态...）2)模型是零件还是装配件(零件可以form a part形成装配件，有时为了划分六面体网格采用零件，但零件间需定义bond接触)3)单元类型选择(线单元，面单元还是实体单元)4)是否可以简化模型(如镜像对称，轴对称)2.预处理1)建立模型2)定义材料3)划分网格4)施加载荷及边界条件3.求解4.后处理1)查看结果(位移，应力，应变，支反力)2)根据标准规范评估结构的可靠性3)优化结构设计高阶篇：一、结构的离散化将结构或弹性体人为地划分成由有限个单元，并通过有限个节点相互连接的离散系统。
这一步要解决以下几个方面的问题:1、选择一个适当的参考系，既要考虑到工程设计习惯，又要照顾到建立模型的方便。
2、根据结构的特点，选择不同类型的单元。
对复合结构可能同时用到多种类型的单元，此时还需要考虑不同类型单元的连接处理等问题。
3、根据计算分析的精度、周期及费用等方面的要求，合理确定单元的尺寸和阶次。
4、根据工程需要，确定分析类型和计算工况。
要考虑参数区间及确定最危险工况等问题。
5、根据结构的实际支撑情况及受载状态，确定各工况的边界约束和有效计算载荷。
二、选择位移插值函数1、位移插值函数的要求在有限元法中通常选择多项式函数作为单元位移插值函数，并利用节点处的位移连续性条件，将位移插值函数整理成以下形函数矩阵与单元节点位移向量的乘积形式。
位移插值函数需要满足相容（协调）条件，采用多项式形式的位移插值函数，这一条件始终可以满足。
但近年来有人提出了一些新的位移插值函数，如：三角函数、样条函数及双曲函数等，此时需要检查是否满足相容条件。
2、位移插值函数的收敛性（完备性）要求：1）位移插值函数必须包含常应变状态。
2）位移插值函数必须包含刚体位移。
3、复杂单元形函数的构造对于高阶复杂单元，利用节点处的位移连续性条件求解形函数，实际上是不可行的。
CAE分析大系——ANSYS Workbench工程实例详解

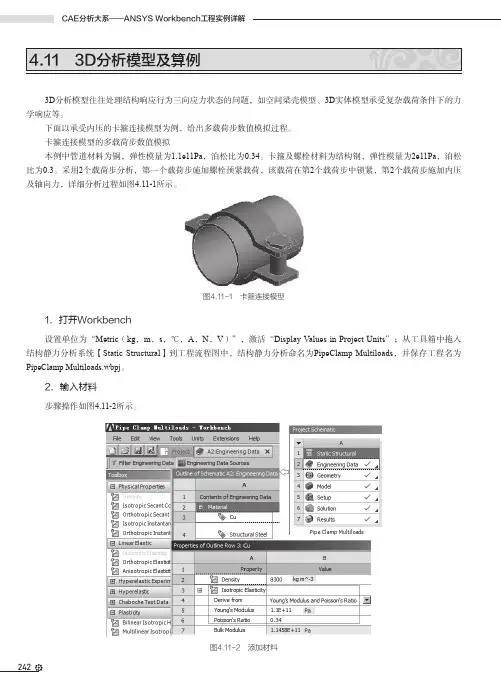

3D分析模型往往处理结构响应行为三向应力状态的问题，如空间梁壳模型、3D实体模型承受复杂载荷条件下的力学响应等。
下面以承受内压的卡箍连接模型为例，给出多载荷步数值模拟过程。
卡箍连接模型的多载荷步数值模拟
本例中管道材料为铜，弹性模量为1.1e11Pa，泊松比为0.34。
卡箍及螺栓材料为结构钢，弹性模量为2e11Pa，泊松比为0.3。
采用2个载荷步分析，第一个载荷步施加螺栓预紧载荷，该载荷在第2个载荷步中锁紧，第2个载荷步施加内压及轴向力，详细分析过程如图4.11-1
所示。
图4.11-1 卡箍连接模型
1．打开Workbench
设置单位为“Metric（kg，m，s，℃，A，N，V）”，激活“Display Values in Project Units”；从工具箱中拖入结构静力分析系统【Static Structural】到工程流程图中，结构静力分析命名为PipeClamp Multiloads，并保存工程名为PipeClamp Multiloads.wbpj。
2．输入材料
步骤操作如图4.11-2
所示。
图4.11-2 添加材料。
三维实体结构的分析前面的实训练习中，是采用先生成节点，然后连接节点生成元素的方法来建立有限元模型的，它适用于结构比较简单的零件。
但是对于一些复杂结构，如果还是采用上面的方法建立有限元模型，不但非常繁琐，而且容易出错，甚至在有些情况下几乎是不可能的。
因此，本实训中将介绍三维实体结构的有限元分析。

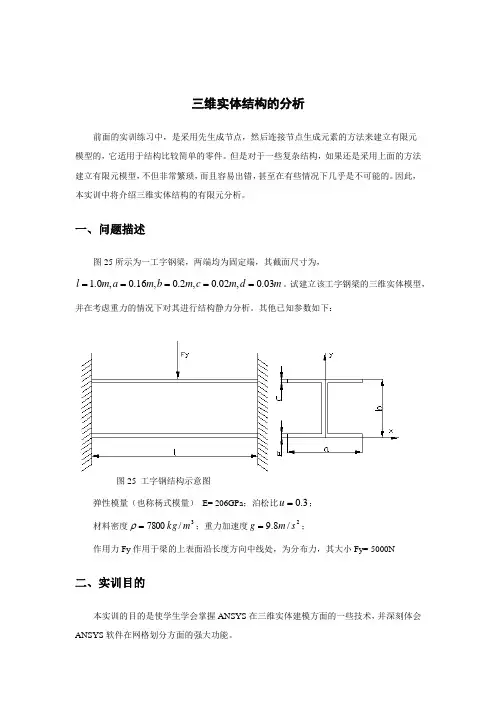

一、问题描述图25所示为一工字钢梁，两端均为固定端，其截面尺寸为，m d m c m b m a m l 03.0,02.0,2.0,16.0,0.1=====。
试建立该工字钢梁的三维实体模型，并在考虑重力的情况下对其进行结构静力分析。
其他已知参数如下：弹性模量（也称杨式模量） E= 206GPa ；泊松比3.0=u ；材料密度3/7800m kg =ρ；重力加速度2/8.9s m g =；作用力Fy 作用于梁的上表面沿长度方向中线处，为分布力，其大小Fy=-5000N 二、实训目的本实训的目的是使学生学会掌握ANSYS 在三维实体建模方面的一些技术，并深刻体会ANSYS 软件在网格划分方面的强大功能。
图25 工字钢结构示意图三、结果演示使用ASSYS15.5软件对该工字钢梁进行结构静力分析，显示其节点位移云图。
四、实训步骤（一）ANSYS 14.5的启动与设置与实训1第一步骤完全相同，请参考。
（二）单元类型、几何特性及材料特性定义1定义单元类型。
点击主菜单中的“Preprocessor>ElementType >Add/Edit/Delete”，弹出对话框，点击对话框中的“Add…”按钮，又弹出一对话框（图26），选中该对话框中的“Solid”和“Brick 8node45”选项，点击“OK”，关闭图26对话框，返回至上一级对话框，此时，对话框中出现刚才选中的单元类型：Solid45，如图27所示。
点击“Close”，关闭图27所示对话框。
注：Solid45单元用于建立三图26单元类型库对话框图27 单元类型对话框图28 材料特性参数对话框维实体结构的有限元分析模型，该单元由8个节点组成，每个节点具有X、Y、Z方向的三个移动自由度。

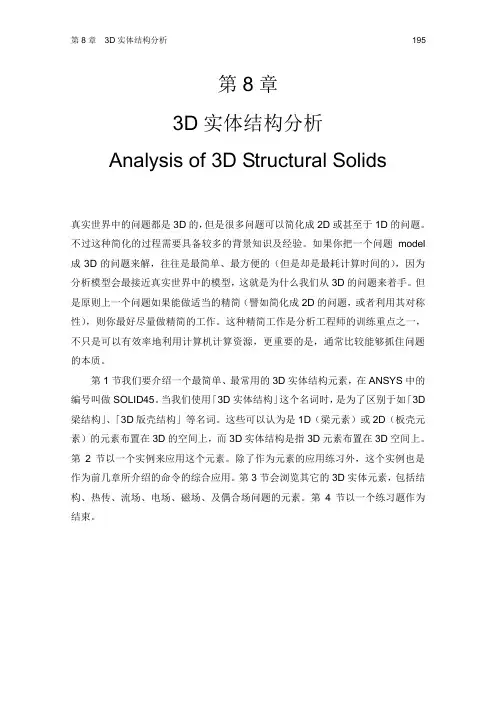

第8章3D实体结构分析Analysis of 3D Structural Solids真实世界中的问题都是3D的，但是很多问题可以简化成2D或甚至于1D的问题。
不过这种简化的过程需要具备较多的背景知识及经验。
如果你把一个问题model 成3D的问题来解，往往是最简单、最方便的（但是却是最耗计算时间的），因为分析模型会最接近真实世界中的模型，这就是为什么我们从3D的问题来着手。
但是原则上一个问题如果能做适当的精简（譬如简化成2D的问题，或者利用其对称性），则你最好尽量做精简的工作。
这种精简工作是分析工程师的训练重点之一，不只是可以有效率地利用计算机计算资源，更重要的是，通常比较能够抓住问题的本质。
第1节我们要介绍一个最简单、最常用的3D实体结构元素，在ANSYS中的编号叫做SOLID45。
当我们使用「3D实体结构」这个名词时，是为了区别于如「3D 梁结构」、「3D版壳结构」等名词。
这些可以认为是1D（梁元素）或2D（板壳元素）的元素布置在3D的空间上，而3D实体结构是指3D元素布置在3D空间上。
第2节以一个实例来应用这个元素。
除了作为元素的应用练习外，这个实例也是作为前几章所介绍的命令的综合应用。
第3节会浏览其它的3D实体元素，包括结构、热传、流场、电场、磁场、及偶合场问题的元素。
第4节以一个练习题作为结束。
第8.1节SOLID45：3D实体结构元素SOLID45: 3D Structural Solid Element当你查阅ANSYS Element Reference [Ref. 6] 中的某一个元素时，说明的文字可以分成三个主题：Element Description、Input Data、及Output Data。
本小节也是依此顺序来介绍SOLID45元素。
在介绍SOLID45元素之前，我们先强调一点：本书所提到的元素名称，如SOLID45、BEAM3等，这些编号是ANSYS的专用编号，跳脱ANSYS之外时，这些编号并没有很大的意义。

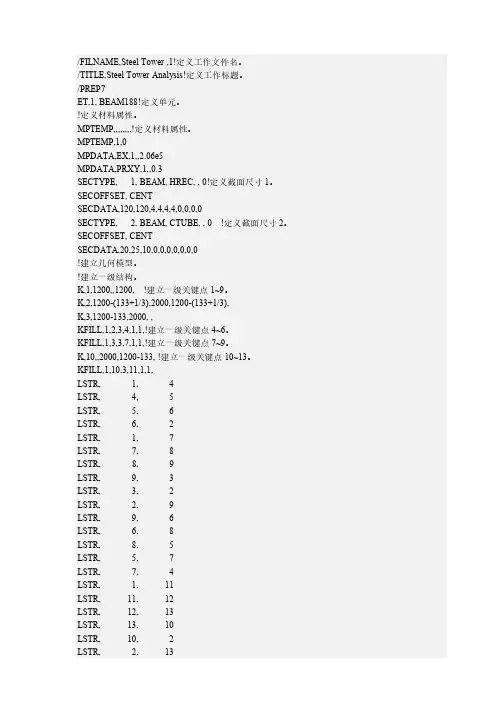

/FILNAME,Steel Tower ,1!定义工作文件名。
/TITLE,Steel Tower Analysis!定义工作标题。
/PREP7ET,1, BEAM188!定义单元。
!定义材料属性。
MPTEMP,,,,,,,,!定义材料属性。
MPTEMP,1,0MPDATA,EX,1,,2.06e5MPDATA,PRXY,1,,0.3SECTYPE, 1, BEAM, HREC, , 0!定义截面尺寸1。
SECOFFSET, CENTSECDATA,120,120,4,4,4,4,0,0,0,0SECTYPE, 2, BEAM, CTUBE, , 0 !定义截面尺寸2。
SECOFFSET, CENTSECDATA,20,25,10,0,0,0,0,0,0,0!建立几何模型。
!建立一级结构。
K,1,1200,,1200, !建立一级关键点1~9。
K,2,1200-(133+1/3),2000,1200-(133+1/3),K,3,1200-133,2000, ,KFILL,1,2,3,4,1,1,!建立一级关键点4~6。
KFILL,1,3,3,7,1,1,!建立一级关键点7~9。
K,10,,2000,1200-133, !建立一级关键点10~13。
KFILL,1,10,3,11,1,1,LSTR, 1, 4LSTR, 4, 5LSTR, 5, 6LSTR, 6, 2LSTR, 1, 7LSTR, 7, 8LSTR, 8, 9LSTR, 9, 3LSTR, 3, 2LSTR, 2, 9LSTR, 9, 6LSTR, 6, 8LSTR, 8, 5LSTR, 5, 7LSTR, 7, 4LSTR, 1, 11LSTR, 11, 12LSTR, 12, 13LSTR, 13, 10LSTR, 10, 2LSTR, 13, 6LSTR, 6, 12LSTR, 12, 5LSTR, 5, 11LSTR, 11, 4LSTR, 10, 3 !建立一级结构完成。
三维托架实体受力分析ANSYS软件是融结构、流体、电磁场、声场和耦合场分析于一体的大型通用有限元分析软件。
由世界上最大的有限元分析软件公司之一的美国ANSYS公司开发，它能与多数CAD软件接口，实现数据的共享和交换，如PRO/E、UG、I-DEAS、CADDS及AutOCAD等，是现代产品设计中的高级CAD工具之一。

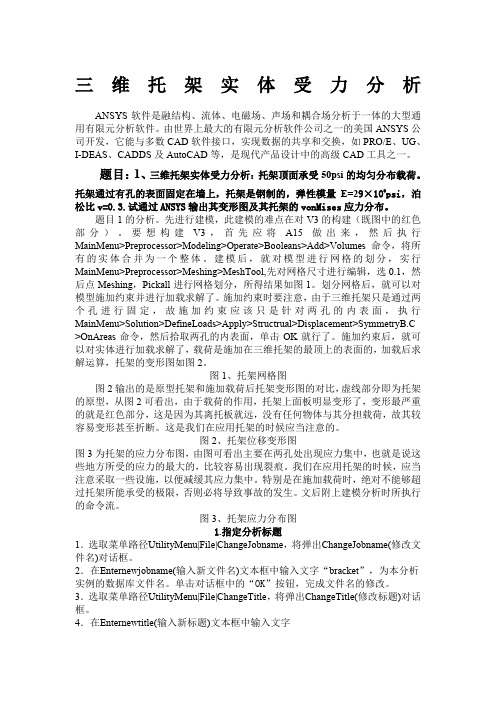

题目：1、三维托架实体受力分析：托架顶面承受50psi的均匀分布载荷。
托架通过有孔的表面固定在墙上，托架是钢制的，弹性模量E=29×106psi ,泊松比v=0.3.试通过ANSYS俞出其变形图及其托架的VOn MiSeS应力分布。
题目1的分析。
先进行建模，此建模的难点在对V3的构建（既图中的红色部分）。
要想构建V3，首先应将A15做出来，然后执行MainMenU>Preprocessor>Modeling>Operate>Booleans>Add>Vlumes 命令，将所有的实体合并为一个整体。
建模后，就对模型进行网格的划分，实行MainMenu>Preprocessor>Meshing>MeshToo先对网格尺寸进行编辑，选0.1，然后点MeShing，PiCk all进行网格划分，所得结果如图1。
划分网格后，就可以对模型施加约束并进行加载求解了。
施加约束时要注意，由于三维托架只是通过两个孔进行固定，故施加约束应该只是针对两孔的内表面，执行Main MenU>Solution>Define Loads>Apply>Structrual>Displacement>Symmetry B.C>On AreaS命令，然后拾取两孔的内表面，单击OK就行了。
施加约束后，就可以对实体进行加载求解了，载荷是施加在三维托架的最顶上的表面的，加载后求解运算，托架的变形图如图2。
图1托架网格图图2输出的是原型托架和施加载荷后托架变形图的对比， 虚线部分即为托架 的原型，从图2可看出，由于载荷的作用，托架上面板明显变形了，变形最严重 的就是红色部分，这是因为其离托板就远，没有任何物体与其分担载荷，故其较 容易变形甚至折断。
这是我们在应用托架的时候应当注意的。
homeuaEkWODAL ^OLUTIoN STEJ>=1 SuE -1 TlME = I USUH (AVG) BtSYS-D DHX =B O2£033 SHN =.209E-03 SHX =>.02^033ΛNDEC E 200913:05:34.Z□9E -03t 005948 .011687.0174ZS.023164.003079'.OOSSI7. 014556.0Z0≡⅛4.02fi0S3图2、托架位移变形图图3为托架的应力分布图，由图可看出主要在两孔处出现应力集中， 也就是说这 些地方所受的应力的最大的，比较容易出现裂痕。
