铸铁轴承座断裂修复工艺

修复铸铁裂纹的所有方法铸铁裂纹的修复在许多工业应用中均为非常重要的一环，这也是一项非常复杂而技术性强的工作。

它不仅能够使铸件外观得到改善，而且还可以延长铸件的使用寿命，增加其强度和性能。

因此，修复铸铁裂纹的所有方法值得我们来探讨。

首先，让我们了解一下热修复。

通常情况下，热修复指在铸铁表面上进行焊接操作以彻底修复裂纹，并确保其表面平整、美观和无缺陷。

焊缝处可以使用铜粉、铝粉或者小晶粒铁等熔剂材料来对该部位进行填充，然后由起飞机等特殊设备将物料进行热熔态填充；最后，使用喷涂技术使其完成修复。

其次，我们可以尝试使用焊缝补强的方式来修复裂纹。

这种方法的基本原理就是在不改变铸铁表面外形的情况下，通过焊接弊航或者小晶粒铁来补强破裂处。

常见的焊接该等材料有：填充焊、钎焊、溅射焊、超声波焊等。

这种方法在处理小裂纹时尤其有效。

第三，可以扩大铸铁模具或者模板的孔径，来修复裂纹。

这种方法的基本思路是通过扩大模具的孔径，将裂纹部位的材料平均分布，从而彻底填平裂纹并使之不至于在运动时被撞击或拉伸损坏，以此达到修补裂纹的目的。

此外，如果裂纹太多或太深，也可以使用塑性变形的方式来将这些裂纹补平。

最后，也可以使用无损检测技术来检测铸铁表面是否存在裂纹，以便及时发现并进行修补。

无损检测技术主要有：磁粉检测、超声检测、核磁共振检测、X射线检测等。

通过这些检测技术，可以更准确地定位到不同表面的裂纹，并做出更加有效的修补方案。

总而言之，修复铸铁裂纹的所有方法有许多，包括热修复、焊缝补强、扩大模具孔径和无损检测等方法，它们都能够有效地修复铸铁表面上的裂纹。

对于每种方法，我们都需要更深入地去研究和未来使用，以更好地修复和保养铸铁件。

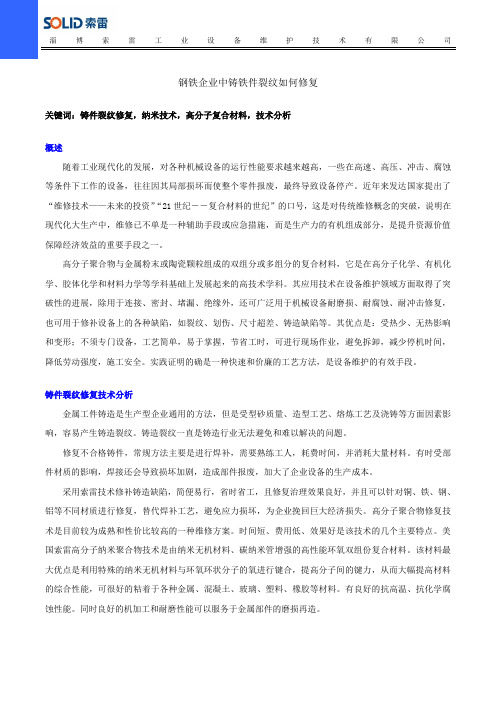

淄博索雷工业设备维护技术有限公司钢铁企业中铸铁件裂纹如何修复关键词：铸件裂纹修复，纳米技术，高分子复合材料，技术分析概述随着工业现代化的发展，对各种机械设备的运行性能要求越来越高，一些在高速、高压、冲击、腐蚀等条件下工作的设备，往往因其局部损坏而使整个零件报废，最终导致设备停产。

近年来发达国家提出了“维修技术——未来的投资”“21世纪――复合材料的世纪”的口号，这是对传统维修概念的突破，说明在现代化大生产中，维修已不单是一种辅助手段或应急措施，而是生产力的有机组成部分，是提升资源价值保障经济效益的重要手段之一。

高分子聚合物与金属粉末或陶瓷颗粒组成的双组分或多组分的复合材料，它是在高分子化学、有机化学、胶体化学和材料力学等学科基础上发展起来的高技术学科。

其应用技术在设备维护领域方面取得了突破性的进展，除用于连接、密封、堵漏、绝缘外，还可广泛用于机械设备耐磨损、耐腐蚀、耐冲击修复，也可用于修补设备上的各种缺陷，如裂纹、划伤、尺寸超差、铸造缺陷等。

其优点是：受热少、无热影响和变形；不须专门设备，工艺简单，易于掌握，节省工时，可进行现场作业，避免拆卸，减少停机时间，降低劳动强度，施工安全。

实践证明的确是一种快速和价廉的工艺方法，是设备维护的有效手段。

铸件裂纹修复技术分析金属工件铸造是生产型企业通用的方法，但是受型砂质量、造型工艺、熔炼工艺及浇铸等方面因素影响，容易产生铸造裂纹。

铸造裂纹一直是铸造行业无法避免和难以解决的问题。

修复不合格铸件，常规方法主要是进行焊补，需要熟练工人，耗费时间，并消耗大量材料。

有时受部件材质的影响，焊接还会导致损坏加剧，造成部件报废，加大了企业设备的生产成本。

采用索雷技术修补铸造缺陷，简便易行，省时省工，且修复治理效果良好，并且可以针对铜、铁、钢、铝等不同材质进行修复，替代焊补工艺，避免应力损坏，为企业挽回巨大经济损失。

高分子聚合物修复技术是目前较为成熟和性价比较高的一种维修方案。

铸铁件的修补方法铸铁件是一种常见的工业零部件，由于使用环境的原因或者工艺制造过程中的缺陷，很容易出现磨损、裂纹和断裂等问题。

为了延长铸铁件的使用寿命，修补是必不可少的一项工作。

本文将介绍铸铁件的修补方法，包括填焊、热处理和磨削等多个方面。

一、填焊修补填焊修补是铸铁件常用的修补方法之一。

填焊材料通常是铸铁焊条或铸铁焊丝，通过焊接将损坏的部分补充完整。

填焊修补的关键在于焊接工艺的选择和操作技巧的掌握。

首先，需要选择适合铸铁的焊接材料，以确保焊缝的强度和耐磨性。

其次，在焊接前需要对待修补的部位进行打磨和预热处理，以提高焊接质量和焊接强度。

最后，焊接时要控制好焊接温度和焊接速度，避免产生过热或冷裂纹，同时也要注意焊接位置的选择和焊接顺序的安排，以保证修补后的铸铁件能够达到预期的使用效果。

二、热处理修补热处理修补是修复铸铁件的另一种常用方法。

铸铁件在使用过程中，由于受到外力的作用或者温度的变化，很容易出现裂纹和变形等问题。

热处理修补主要是通过加热和冷却的方式来改善铸铁件的组织结构和性能，从而达到修复的目的。

常用的热处理方法包括退火、正火和淬火等。

退火是将铸铁件加热至一定温度后，缓慢冷却，以消除内部应力和改善组织结构；正火是将铸铁件加热至一定温度后，快速冷却，以增加硬度和强度；淬火是将铸铁件加热至临界温度后，迅速冷却，以提高硬度和耐磨性。

通过合理选择热处理方法，可以有效修复铸铁件的裂纹和变形问题，提高其使用寿命和工作性能。

三、磨削修补磨削修补是一种常用的精密修补方法。

在铸铁件的制造过程中，由于工艺原因或者使用环境的原因，往往会出现不平整的表面或者尺寸偏差较大的问题。

通过磨削修补可以将表面磨平，同时也可以调整尺寸，使铸铁件达到设计要求。

磨削修补需要使用磨削工具和磨削液，同时也需要掌握磨削的技巧和方法。

在磨削之前，需要对铸铁件进行清洁和固定，以确保修补效果和安全操作。

在磨削过程中，要控制好磨削力和磨削速度，避免过度磨削或者磨削不足，同时也要注意磨削工具的选择和磨削液的使用，以提高修补的质量和效果。

轴承裂纹的修复方法有哪些
1. 焊接修复：可以使用焊接方法将有裂纹的轴承进行修复。

对于一些简单的裂纹，利用加热和冷却的方法可以将裂纹焊接好；对于一些深度或者疏松度较高的裂纹需要进行样本切割、研磨、冶金分析和材料选择等细致的工作，确定好焊接方法后进行修复。

2. 熔化敷层修复：采用焊接技术熔化钢丝或焊条，把熔化金属涂在轴承表面处进行修复。

该方法对防止裂纹进一步扩展和加强轴承的耐磨性有一定的作用。

3. 缝合修复：利用金属钢线或者玻璃纤维布等材料缝合在轴承裂纹上，使裂纹处变得紧密，达到修复的作用。

此方法适用于一些较浅的裂纹或者持续于低负载情况下的轴承。

4. 磨削修复：将裂纹进行磨削，去掉裂纹处的疏松物质，然后在裂纹处焊接金属，最终进行磨削达到平整的表面。

此方法适用于一些裂纹较浅且长度较小的轴承。

5. 更换修复：对于裂纹较严重或者在较关键的部位的轴承，更换轴承是最好的修复方法。

(完整版)铸件修复工艺规程1. 引言铸件修复工艺规程旨在明确铸件修复过程中的操作步骤、技术要求和质量控制要点，以确保修复后的铸件能够符合设计需求和使用要求。

2. 修复工艺流程2.1 材料准备在修复铸件之前，需要准备好以下材料和设备：- 阳极材料- 焊接材料- 清洗剂- 磨料- 焊接设备- 清洗设备- 磨削设备2.2 铸件表面准备2.2.1 清洗将铸件表面的污垢和油渍清洗干净，确保焊接区域干净无杂质。

2.2.2 磨削如果铸件表面有明显瑕疵或氧化层，需要使用磨削设备将其磨平，同时保持铸件原有形状和尺寸。

2.3 预热在开始焊接修复之前，对铸件进行预热处理，以提高焊接质量。

预热温度和时间应根据材料类型和厚度确定。

2.4 焊接修复2.4.1 选择焊接材料根据铸件材料的特性和要求，选择合适的焊接材料进行修复。

2.4.2 焊接操作按照焊接规范和操作要求进行焊接，确保焊缝质量和连接强度达到设计要求。

2.5 后处理2.5.1 清洗对焊接后的铸件进行清洗，去除焊渣和杂质，并确保焊缝区域的清洁无污染。

2.5.2 放热将修复后的铸件进行适当的放热处理，以消除焊接应力并提高材料性能。

2.5.3 检验对修复后的铸件进行非损检验和尺寸检查，确保焊接质量和尺寸满足要求。

2.5.4 表面处理根据需要，对修复后的铸件进行表面处理，如喷涂防腐层或进行研磨抛光。

3. 质量控制要点3.1 焊接质量控制- 严格按照焊接规范和操作要求进行焊接，确保焊缝质量和连接强度满足要求。

- 对焊接工艺进行过程控制，如控制焊接速度、电流、电压等参数，以保证焊接质量稳定可靠。

3.2 检验要求- 对焊接后的铸件进行非损检验，如渗透检测、超声波检测等，发现焊接缺陷及时处理。

- 对修复后的铸件进行尺寸检查，确保尺寸符合设计要求。

4. 安全注意事项- 在工作过程中，必须正确佩戴个人防护装备，如手套、眼镜、口罩等，以确保人员安全。

- 使用焊接设备和清洗设备时，必须按照操作规范进行操作，避免发生事故。

裂缝件的冷焊修复工艺铸铁件的破坏形式及相应的修复措施铸铁件的常见破损形式有磨损、裂纹、断裂、残缺掉肉、孔洞、泄漏等。

（1）裂缝件的冷焊修复：其工艺如下：1.找出裂源，在裂纹两端前方3—5mm处钻止延孔，止延孔直径。

2.开坡口，一般以机械方法开坡口，也可用电弧或碳弧气刨开设。

坡口开设以不影响准确合拢为原则，既要除尽裂纹又要确保强度。

对精密性要求较高的完全断开的工件，为保证复原定位准确，应先用工具使断口合拢固定，然后再开一段坡口，焊接一段；对于承载较大的铸铁件，在未完全断开的情况下，最好先热压扣合键，再开坡口；当只允许单面焊时，应采用单面开坡口，且开通内面，内面垫上紫铜板或石墨板，以防止铁水流失；可进行双面焊的。

应先开一面坡口，焊好后再开另一面坡口焊接。

3.较深坡口的焊接，应先进行挂面焊，然后进行退步短段多层焊成分散断续焊，即如图5—10那样，先把第一段焊满填足坡口后，再退步施焊第二段，每段的长度50mm左右，层间温度和接续温度为60℃左右，焊道方向与裂纹走向垂直。

4.为防止焊后应力过大，造成焊缝剥离，可用栽丝、金属扣合等强化方式提高焊道性能，如图5—11所示。

5.采用加热减应区，减少焊后变形。

铸铁的冷焊防裂措施除了可采取焊前预热与焊后缓冷，选用细径非铸铁型焊条和小线能量与合理的焊序及短焊道锤击与栽丝处理等方法外。

还可采取加热减应区的方法。

所谓加热减应区法就是在矿山机械焊前、施焊过程中或焊后用火焰加热焊件的适当部位，使该部位受热变形，从而减少焊接应力、避免开裂的一种焊接方法。

6.减应区的选择原则为：应在阻碍焊缝膨胀、收缩的部位；应与其他部位联系不多，且强度较大的部位，最好是边、角、棱等部位；该区的变形对其他部位应不产生很大的影响。

减应区的加热温度一般不超过750霓。

减应加热区见图5—12所示，图5—12a为发动机缸体的缸简间中梁断裂，箭头所指为施焊方向，A处为加热减应区；图5—12b为手轮辐条焊修时减应区加热部位。

铸铁轴承座断裂修复工艺【摘要】本文介绍了铸铁轴承座的断裂情况，通过对其材料的技术性能、铸铁的可焊性等性能的分析，确定了手工电弧冷焊法的施工方案，并提出了具体的焊接工艺，顺利完成了该工件的修复。

【主题词】铸铁轴承座修复工艺2005年3月，我厂球磨机座发生断裂故障，我承担了其修复任务，由于此部件关系着正常生产，必须一次修复成功。

到现场后，分析了其断裂的原因、工件的材质、性能等，认真确定了修复方案。

修复后经一年多的运行，现一直运行良好。

轴承座断裂部位为轴承座底板，其断裂位置见图1，图2示意图。

图1 底板断裂示意图图2 裂口位置一、原因分析球磨机轴承座在使用中本身受到的拘束度较大。

在球磨机运行过程中受交变荷载作用。

工件本身存在制造缺陷，在加强筋边缘与底板连接之处存在应力集中。

运行中，由于大拘束力及交变荷载的作用，预应力集中处发生破坏而形成裂纹，逐步扩至筋板处而致发生断裂。

二、修复方案的确定1、材料的技术性能参数球磨机轴承座属HT15233铸铁材料。

（1）、HT15233的化学成分见表1表1 HT15233化学成分（%）(2)、HT15233的机械性能见表2表2 HT15233机械性能参数2、铸铁的可焊性分析铸铁的固有性质及冶金特性给电弧焊带来了极大的困难，具体如下：（1）、熔化后的铸铁冷却速度快，在热影响区易出现白口组织，焊接时开裂倾向较大。

（2）、铸铁组成成分中，碳的含量高，在焊接过程中易被气化，容易产生气孔。

（3）、铸铁强度高，塑性差，焊接时残余应力大，易产生焊接热裂纹。

（4）、铸铁中C、S、P等元素含量高，并在焊接过程中熔化到焊缝中，会增加金属的硬度，降低塑性和韧性，易产生裂纹，并降低可加工性。

（5）、铸铁在冶炼过程中，易出现石墨粗大化，石墨与基体产生间隙，使铸件在使用过程中油、水渗入形成氧化物，严重阻碍焊接时的熔合，同时增加产生焊接裂纹和气孔的可能性。

（6）、铸铁在焊接熔化时，液态金属流动性差，严重妨碍焊接时的熔合，熔池熔渣和有害气体难以逸出，会在焊缝中产生严重缺陷。

铸铁件断裂修复方法
铸铁件断裂修复方法
一、前备工作：
1、清洁断裂表面：用万能机锉根据断裂形状抠出槽口，能尽量把断口抠平，再用直锉把槽口清洁，并把毗邻表面也清洁干净。

2、表面铆接：用焊条铆接断口，使焊接两端的表面接触紧密，以减少钎焊时因不良接触而产生的焊缝热影响范围，减少飞溅和焊屑等。

二、钎焊断裂部位：
1、预备钎料：根据断裂长度准备足够的钎料，比实际钎焊长度多准备10％左右。

2、选择钎剂：通常钎焊时，采用低熔点钎剂，可根据断口的大小选择钎料粗细，一般可采用3～4毫米的钎料。

3、焊接：将钎料放入钎锅中，熔化钎料，加热动作要快，熔池应尽量控制在钎料所包围的范围内。

然后，快速将钎池移至断口处，将钎料沿断口均匀填充，并用钎叉将钎料压实，直至完全填充断口，断裂部位完成钎焊。

三、调和工序：
将断裂部位钎焊完成后，应注意表面调和处理，应将表面上的焊痕看平，使表面光滑。

调和处理可采用锉刀、砂纸、砂轮等工具，以达到金属表面光滑的要求。

四、表面抛光：
在调和工序完成后，可采用抛光砂轮等工具，以提高表面光滑度，以达到更加完美的修复效果。

铸铁件修补工艺守则1 修补前的准备1.1 焊补前将缺陷部位杂质清理干净，露出金属本体，铲成坡口。

1.2 单个较大的孔洞类缺陷铲成杯形，如图一所示。

1.3 蜂窝状气孔及散砂眼，按其深度铲成，如图二所示。

1.4 缺陷产生在铸件尖端部位铲成，如图三所示。

1.5 未穿透的裂纹缺陷，在裂纹始末两端（或末端）5~10mm处钻Φ5～Φ8㎜的止裂透孔，在裂纹两侧铲成V字形坡口，如图四所示。

1.6 穿透性的孔洞及裂纹铲成，如图五、图六所示。

图一图二图三图四2 焊补2.1 允许焊补的范围：2.1.1导轨上不与其它重要零件滑（滚）动结合的表面及端部产生的气孔、缩孔、砂眼、渣孔等缺陷，当缺陷的数量和尺寸不超过表2.1规定，可用焊补方法修补。

但是重量小于1000㎏的小型铸件，如导轨长度小于1000mm时，不允许焊补。

表2.12.1.2 处于导轨端部无相对运动，受力较小部位的裂纹缺陷，在焊接技术能达到规定的质量要求时允许焊补。

2.1.3 固定结合面和外露加工面上的孔洞类缺陷，其总面积不大于所在表面积的5%，每处缺陷面积（最大）不超过3000mm2时，允许焊补。

2.1.4 其他加工面的孔洞类缺陷，如缺陷总面积不大于所有面积的10%时，允许焊补。

2.1.5非加工面的孔洞类缺陷，机械损伤及缺肉等，在不影响机床强度与刚度的前提下，允许焊补，但缺陷总面积不得超过缺陷所在表面面积的15%。

非加工面上的裂纹类缺陷，如果缺陷长度不超过所在表面相应方向长度的1/4时，允许焊补；筋板上的缺陷，其允许焊补长度可不受此限制。

焊补时应采用有效措施，防止裂纹扩展或产生新裂纹。

2.1.6 一般非加工面上，面积大于10000mm2的孔洞类缺陷，可用厚度与铸件壁厚相同的钢板或铸铁板加工成相应形状后嵌入焊补，但不得降低铸件的强度或刚度。

2.2 不允许焊补的范围：2.2.1 导轨面与其它重要零件滑(滚)动结合的表面（或部位）上的缺陷不得焊补。

2.2.2 导轨上的横断裂纹不得焊补。
