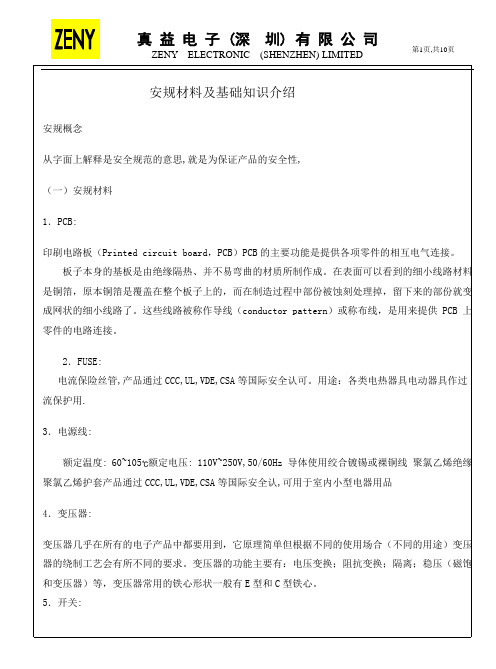

安规零件介绍

IEC/EN60950-1安规标准细则二、电气间隙及爬电距离1, L-N 间须至少满足基本绝缘2, 保险丝两引脚间需至少满足基本绝缘3, 初次级电路之间,光藕初次级之间,变压器初次级之间(含初级绕组/初级PIN/初级铜箔对次级绕组/次级PIN/次级铜箔),Y电容初次级间均需满足双重绝缘或加强绝缘;初级带电部件同外壳外部可触及部位间需满足最少0.4mm的穿透绝缘或双重绝缘/加强绝缘要求参考IEC60950-1 table 2H,2J,2L,基本绝缘,附加绝缘,加强绝缘(或双重绝缘)需满足以下要求(工作电压以250V AC 或354V峰值计算):基本绝缘/附加绝缘: 电气间隙CL:2..mm Min, 爬电距离2.5 mm Min双重绝缘/加强绝缘: 电气间隙CL:4..mm Min, 爬电距离5.0 mm Min备注1:计算电气间隙及爬电距离,允许对内部零件施加10N的力备注2:计算电气间隙及爬电距离时,污染等级以2级计备注3:计算电气间隙及爬电距离时,物料级别通常为IIIb备注4:计算爬电距离时,允许用插值法三、高压及绝缘要求1备注:开关电源建议用DC电压进行高压测试.2、绝缘电阻IEC/EN60950-1对绝缘电阻无要求.四、正常温升(通常带满载进行测试)1, 测试电压a,测试电压为电源电压的+6%- -10%,或b, 额定电压为230V时, 测试电压为230V的+/-10%,或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和/或60HZ3, 环境温度最大的环境温度为25度或生产商指定的更大值4, 绕阻允许的最高温度T《零件允许的最高温度+环境温度-生产商指定的最大的环境温度举例:B级绝缘物料允许的最高温度为120度, 测试的环境温度为25度,-若生产商没有指定最大的环境温度,则T《120+25-25,即T《120度(热偶法测试时T还需减10度)-若生产商指定最大的环境温度为40度,则则T《120+25-40,即T《105度(热偶法测试时T还需减10度) 具体零件的温度限定见表4B5,正常温升测试的接收标准测试过程中,温度保险丝及电流保险丝不允许动作,零部件温度不得超出表4B的要求,测试后产品需立即通过高压测试五、异常测试(通常带满载进行测试)1, 测试电压a,测试电压为电源电压的+6%- -10%,或b, 额定电压为230V时, 测试电压为230V的+/-10%,或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和或60HZ3, 环境温度最大的环境温度为25度或生产商指定的更大值4,测试方法a)开路或短路半导体零件和电容b)组合电路中会导致出现能量过分消耗的内部错误c)满足双重绝缘或加强绝缘的Y电容不必进行单一故障测试5, 异常测试的接收标准异常测试过程中不允许出现:---火蔓延到设备外部,并且---发出金属融化物---外壳出现变形致使电气间隙及爬电距离不符要求---A级绝缘物料温度超过150度, E级绝缘物料温度超过165度,B级绝缘物料温度超过175度,F级绝缘物料温度超过190度,H级绝缘物料温度超过210度异常测试过程后不允许出现:-----高压失败六、接触电流(泄露电流)---可接触不见及电路没有连接到保护接地时,接触电流0.25mA Max---手持设备测试设备端子通过主保护接地端子时, 接触电流0.75mA Max---可移动设备测试设备端子通过主保护接地端子时, 接触电流3.5mA Max---固定设备或其它设备, 接触电流3.5mA Max七、机械要求1, 外壳需能承受250N的固定力5 S2, 产品外壳内的零件均需承受10N的固定力5 S3, 直插式设备对排插产生的力矩不得超过0.25Nm4, 直插式设备跌落要求:产品需承受高度为1米的跌落3次5, 台式设备的水平表面需承受直径为50mm重量为500克的钢球从1.3m高度自由跌落的冲击, 垂直表面则需承受钢球从1.3m高度进行的摆击测试6,应力缓解测试: 产品需承受至少70度(或外壳正常温升测试时的最大温度加10K,取较大值)7小时-------完成了1-6的测试后,试验指不允许接触到危险带电部件(超过42.4V AC 或60V DC为危险电压) )且高压测试必须仍然符合要求.7、电源线的相关要求：a,电源线线材要求电源线以不可拆卸方式连接的设备总重不超过3公斤的, PVC包胶线材最低级别为227IEC52(最低为H03VV系列线材); 超过3公斤的, PVC包胶线材最低级别为227 IEC53(最低为H05VV系列线材)如电源线以可拆卸方式连接的, PVC包胶线材最低级别为227 IEC52(最低为H03VV系列线材), 设备没有重量限定.如有接地保护, 芯线颜色须为绿/黄.b, 电源线截面积要求c,电源线长度要求---使用了0.5mm2线材作为电源线时,电源线长度不得超过2米, 其余情况对电源线长度无要求---例外特别地,UL60950-1要求产品外部的连接线不得超过3.05m,且需使用标示了温度/电压值的VW-1 或FT-1或更好的线材.d, 电源线拉力要求1秒, 线材位移不能大于2mm.------参考标准IEC60950-1:2001.。

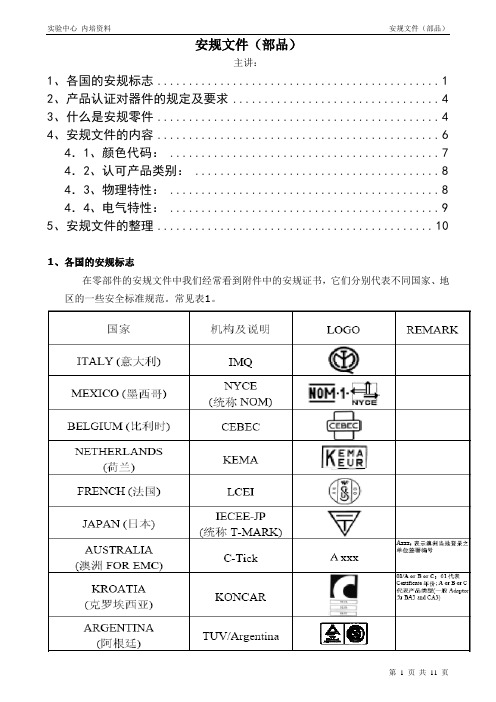

安规文件（部品）主讲：1、各国的安规标志 (1)2、产品认证对器件的规定及要求 (4)3、什么是安规零件 (4)4、安规文件的内容 (6)4．1、颜色代码： (7)4．2、认可产品类别： (8)4．3、物理特性： (8)4．4、电气特性： (9)5、安规文件的整理 (10)1、各国的安规标志在零部件的安规文件中我们经常看到附件中的安规证书，它们分别代表不同国家、地区的一些安全标准规范。

常见表1。

2、产品认证对器件的规定及要求整机产品作安规认证时，认证公司会要求提供相应部品的安规认证文件，如：◆CCC认证：在整机产品作CCC认证或CQC认证时，如果器件在CCC的强制认证目录内，该器件必须有CCC的认证，没有在CCC目录内的安规器件，要求满足相关的IEC标准。

◆UL认证：对于要求有认证的安规器件必须要求有UL的认证，具体参见UL60950附录P。

◆TUV认证：对于绝缘材料、保险丝认可UL的证书，其它的要求有欧洲的认证，对于能够提供相关报告（IEC）的器件可以接受CCC的认证。

◆CSA认证：认可UL、CSA的认证。

3、什么是安规零件概念：产品中涉及到安规方面的零部件称为安规零件。

确定原则：器件的更换对产品的安全的影响程度。

注意事项：不是所有的安规器件都需要认证，是否为安规器件是根据产品来确定（电阻、电解电容）。

详见表1（参见UL60950附录P）。

表2：安规零件清单部品安规文件的内容有：安规证书编号、认证标准、生产公司名和厂址、产品型号、测试值等。

以成功Y电容证书为范本：CQC；CSA；S；D；FI；+S；N；FI；UL；VDE。

UL认证文件：就是在接受UL认可时、在UL注册的材料或部件的数据单。

这些数据汇集而成的小册子称做黄皮书。

因为它的证书是用黄色的纸片打印的，所以又称UL黄卡。

由于UL黄卡的文字、符号等表示较为独特，对初次阅读的人来说较难理解。

下面将对黄卡中主要内容的读法及单词的意4．1、颜色代码：4．2、认可产品类别：PCB板材(QMTS2)、电子线（AVLV2），加工线材（ZKLU2），线束（ZPFW2），铝线（DVVR2），和金属挠性管（DXUZ2）。

安規零件之要求與介紹•安規基本介紹•安規標示說明•安規零件•安規零件注意事項•Q & ACONTENTS安規是為了保障使用者及維修者基本安全之要求規範主要測試目的是為了防止下列六大危險☞Electric Shock (電擊危險)☞Energy Hazards (能量危險)☞Fire (火災危險)☞Mechanical and Heat Hazards (機械和熱之危險)☞Radiation Hazards (輻射危險)☞Chemical Hazards (化學物質)安規基本介紹Electric Shock (電擊危險)電擊的發生情形,是因為有電流通過人體,只要有數毫安培的電流,即可對正常人造成影響,並且有可能因不自覺地反應而造成間接性危險;當然更大的電流會造成更危險的情形.一般而言,在乾燥情形下,小於40V peak or 60Vdc電壓,通常視為不具危險的電壓.但是, 可被碰觸的零件或是提把,皆應接至大地,或是將其適當地隔離.Energy Hazards (能量危險)具大電流供應或高電容線路的相鄰兩端子間如果在短路的情形下,有可能會造成電弧放電或是在燃燒中射出融化之金屬.因此,即使是屬於低電壓線路,也可能造成能量危險.Fire (火災危險)在過載、零件失誤、絕緣崩潰、高阻抗或是連接器鬆脫的情形下, 其所造成之異常溫度有可能型成火災危險.然而設備內起火後不可散佈到起火點之鄰近區域及對設備外的區域造成危險.☞Mechanical and Heat Hazards (機械和熱之危險)主要要求:●避免使用者因碰觸到高溫零件而造成的傷害●設備的機構穩定及結構穩固●避免結構上尖銳角●提供是當之保護或連鎖裝置以避免受危險可移動零件所傷Radiation hazards ( 輻射)輻射之形成可能為音頻、無線電頻率、紅外線、高強度可見光及凝聚光、紫外線、離子化輻射…等如果設備內會釋放出某種形式的輻射, 則針對使用者及維修者所能接受程度的輻射值, 都有規定.Chemical hazards ( 化學)有毒化學物質本身及其蒸氣, 如果人體直接接觸到,則會造成傷害. 因此, 設備的設計, 亦避免在正常操作或不正常操作情形下, 產生此類的化學危險.安規標示說明CSA ( Canadian Standards Association 加拿大標準協會)CANADA它表示該產品是由加拿大通過CSA950認證可以在加拿大市場流通的資訊類產品AMERICA它表示該產品是由美國通過UL1950認證可以在美國市場流通的資訊類產品AMERICA and CANADA它表示該產品是由加拿大通過CSA950与UL1950認證可以在加拿大市場流通的資訊類產品安規標示說明UL (Underwriters Laboratories Inc.美國保險業實驗室)AMERICA它表示該產品是由美國通過UL 1950認證,可以在美國市場流通的資訊類產品.CANADA它表示該產品是由美國通過CSA 950認證,可以在加拿大市場流通的資訊類產品.UL (Underwriters Laboratories Inc.美國保險業實驗室)AMERICA and CANADA它表示該產品是由美國通過UL 1950 & CSA 950認證,可以在美國/加拿大市場流通的資訊類產品.Four elements with UL mark(完整的UL標誌應包含以下幾個方面):1. LISTED2. I.T.E---Information Technology Equipment3. 6N81---Control number4. E164374---File number ( or company name or trademark )安規標示說明完整的UL標誌示例:UL (Underwriters Laboratories Inc.美國保險業實驗室)安規標示說明同樣為UL Mark , 使用於零件上, 代表此零件已通過UL Recognize 之安規驗證.•Plastic-所有塑膠材質皆需有UL approval, 材質及厚度皆會被控管,ex: LED Panel, Plastic CASE, PCB•Conducive Coating-導電漆製程與塑膠材質之搭配組合需經過UL Approval•Case-Plastic Case的耐然等級至少要V-1(耐然等級);形狀, 開孔位置,•數目, 大小, 材質及厚度皆會被控管•Maylar Sheet (Insulation sheet絕緣片,絕緣板) -需有UL approval, 材質及厚度皆會被控管•Power Cord•Power Supply/Adapter-必須要有相關安規認證, adapter 必須提供不同國家的規格, 若產品欲申請CB Scheme(計划), 則power 必須要有CB certificate /report •Internal Wire•內部線材必須要有相關安規認證•lithium battery(鋰電池)-廠牌及型號皆會被control, 且需在user’s manual 加上警告標語•Laser (or LED) Transceiver, GBIC-必須要有相關安規證書, Laser產品必須提出FDA Letter, 且必須在產品的3 in 1 Label 加上Laser Warning.•PCB-必須要有UL approval, 且耐然等級至少要V-1•Power Switch•Fuse-必須要符合相關安規認證, 且須在附近標示其rating (額定電壓,額定電流, 熔斷特性-fast/ slow/ time lag時間延誤, 防爆特性-low/ high breaking).EX: F2.0AL 250V, F3.15AH 250V•DC Fan-必須要符合相關安規認證, 且要清楚標示rating.(標稱值)•Transformer 轉發器(for TNV)-只要結構符合, 不一定要有安規認證, 但必須要求廠商提供內部結構圖, material list及未含浸的sample(未浸泡過清澿), 其廠牌及型號皆會被控管.•Capacitor in TNV or between TNV and SELV circuit -當電容跨接於在TNV-SELV or TNV-GND時, 此電容必須提出符合至少type Y2 之相關安規證明文件, type Y1 for North Europe. •Fuse in TNV circuit-必須要有UL approval, 且廠牌及型號皆會被控管.•Varisitor in TNV circuit-必須要有UL approval, 且廠牌及型號皆會被control.•All components in TNV circuit or between TNV and SELV circuit•Tuner for Cable•Power Inlet•Power Filter-必須要符合相關安規認證•Power Rating-必須完整標示電壓, 電流及頻率(EX: 100-240Vac, 1.0A, 50/60Hz)•Phone Jack/connector Housing-塑膠材質之耐然等級至少要V-1•Inner Construction-內部結構有明顯的變更(EX: power位置or方向變更)•Option Module-需提供Module 之type number•Safety Label (3 in 1 Label)-Label 之材質與列印用碳帶之配合需經UL approval, 且Label 之Safety Mark 不可任意變更•Modem Card-此產品可申請安規, 因此類產品屬直接連接上電信系統, 所牽涉到的安全層面較複雜, 若不申請安規, 也需設計成符合安規標準之要求.•卡片類產品(Ex: LAN/PCMCIA Card)-此類產品可不申請安規(By customer’s request), 因此類產品只control 其塑膠材質, 在安全考量上並無太大的影響NOTE :TNV -Telecommunication Network VoltageSELV -A secondary circuit which is so designed and protected that undernormal and single fault conditions, its voltage do not exceed a safe value.•Power Rating :Model : ABC-111I/P : 100-240Vac, 50-60Hz,1.0AO/P: +5V/8A, -5V/3A, 12V/0.5APower Rating及Model若有任何變更須向驗證單位報備•Layout如變更線路PCB Layout 須向安規驗證單位報備Power Supply•Hi-Pot供應廠商應提出通過100% Hi-Pot test 之證明Primary to Ground : 1500VacPrimary to Secondary : 3000Vac(任選其一做測試即可)•對於未通過安規認證之Power Supply ,IQC 須抽樣進行Hi-Pot 測試.Power Supply•Key Components for Safety :Fuse X CapY Cap TransformerVaristor Common ChokeStorage Cap TransistorControl IC Optical IsolatorPower Inlet Power Switch •廠牌, 料號, 規格變更須向安規單位報備Power Supply•廠商, 規格, 料號Ex. Chily Precision Industrial Co., Ltd.Type 3515Rated 250 Vac , 10A•Power Switch“ O “ 表示Off“ I “ 表示On•Power Inlet於Neutral pin 旁應標示“N “Power Switch, Power Inlet•廠商, 規格, 料號•於Fuse 旁須標明規格, 以便使用者更換時能明確知道使用規格, 以免誤用.(額定電壓,額定電流, 熔斷特性-fast/ slow/ time lag, 防爆特性-low/ high breaking).EX: F2.0AL 250V, F3.15AH 250VFuse•廠商, 規格, 料號Ex. 12Vdc, 0.1A, 17CFMDFB0412HBDLR0412LBDMW-410M12BDC FanPCB•Flammability -94V-1min./Operating Temp. -105℃min.•Internal -wirehanessflammability rating minimum 94V-2•Enclosure Plastic -flammability rating minimum 94V-1•進料時每一批皆需附材質確認書材質保證書內容: 製造商, 型號, 燃燒等級, 安規登錄號碼, 廠商負責人簽名蓋章Plastic材質確認書Plastic廠商,規格,料號•進料檢驗需注意, 於外箱上需有UL Label (白色)•需注意Label 上標示之數量須≧實際箱內數量Power Cord•內部需使用UL 合格之線材•要求供應商提供組裝圖面於每一進料外箱•進料檢驗時需注意, 於外箱上需有UL Label (橘色)•需注意Label 上標示之數量須≧實際箱內數量Internal WireN-1 : 4 個零件以下N : 4 個零件以上(含4 個零件)Internal Wire 安規零件注意事項•廠牌, 料號, 規格, layout, circuit變更須向安規單位報備•於申請UL 時須同時報備其它欲出貨地使用之Power Adaptor 的廠牌, 料號, 規格Power Adapter安規零件注意事項•Requirement : EN60950 and EN 60825必須要有相關安規證書, Laser 產品必須提出FDA (FOOD AND DRUG ADMINISTRATION CENTER FOR DEVICES AND RADIOLOGICAL HEALTH)Letter , 且必須在產品的3 in 1 Label 加上Laser Warning.LED Class I or Laser Class I 安規零件注意事項Optical Transceiver•TNV ComponentTNV circuit 上所有零件之廠牌、型號皆會被control-Fuse :需要有UL approve-Transformer :若其結構符合, 不一定要有安規認證,但需提供未含浸(Varnish)之sample 、內部結構圖和材質清單. -Varisitor :必須要有UL approve-Capacitor in TNV or between TNV and SELV circuit :當電容跨接於在TNV-SELV or TNV-GND時, 此電容必須提出符合至少type Y2 之相關安規證明文件, type Y1 for North Europe.安規零件注意事項TNV-3TNV-2/TNV-3安規零件注意事項安規零件注意事項Transformer for TNVTelecom 所使用的變壓器transformer, 其內部結構, 廠牌及型號一旦承認過後即不可再任意變更.安規零件注意事項Transformer for TNV此種filter 為密封式的, 但因其應用跨接在TNV-SELV, 所以其內部距離及結構也必須被CONTROL, 但此類零件無法直接拆開實際量距離, 故必須要求廠商提供經安規承認之完整報告及證書.安規零件注意事項Transformer for TNV安規零件注意事項Transformer for TNVMargin Tape Triple insulation wire安規零件注意事項Transformer for TNVInsulation tape產品本身要取得安規承認並不是一件很困難的事,只要在設計時考慮到各種標準的要求,使用符合安規的零件與通過安規測試即可獲得安規證書.但是在後續產品的生產,如何才能符合Safety 的要求,才是一件很困難的事,因為在生產過程中,只要一個疏忽,錯用安規指定之零件或是生產流程出差錯,就可能會造成公司龐大的損失.因此Safety 對工廠各部門是一項很重要的事,唯有各部門互相配合, 才能使失誤減至最小.安規與零件Q & A。

安規零件介紹1.元件類:(1). 輸入插座(Inlet): 當作DISCONNECT DEVICE, GROUND PIN須比LINE/NEUTRAL PINS長;--N端接藍線;--L端接棕線;--G端接綠滾黃線;(2). 輸出插座(Outlet) 注意額定值;(3). 電源開關(AC on/off switch): 當作AC電源開關使用;(4). 安全保護開關: 當作SAFETY INTERLOCK保護使用;(5). 保險絲(Fuse): 當作安全過電流保護用, CSA接受IEC127承認之保險絲,保險絲上應有如下標示:●額定電流;●額定電壓;●熔斷特性(Fast標示為“F”,Slow或time lag標示為“T”);●防爆特性(High-breaking標示為“H”, Low-breaking標示為“L”);(6). LIMITED POWER SOURCE保險絲: 當作LIMITED POWER SOURCE CIRCUIT之過電流保護裝置用.(7). 保險絲座(Fuse holder): 外露于單體上,操作者會觸摸到的;(8). 斷路開關(Circuit breaker): 當作安全過電流保護用;(9). 電壓選擇開關(Voltage selector switch): 當作電壓切換開關使用(10). 無熔絲開關: 當作安全過電流保護用;(11). X-CAP: X1 或X2;(12). Y-CAP: Y1 或Y2;(4)One Y-Cap(13).連結器(Connector Housing): 使用于一次側;(14).變壓器/電感(Transformer/Inductor): 超過CLASS A以上,此零件須承認在ULINSULATION SYSTEM 之下;(15).光耦合器(Photocouple): 一次側與二次側間;(16). 繼電器(Relay);(17).交流/直流風扇(AC/DC Fan): 正常熱源控制使用;(18).突波吸收器(Varistor): 使用于過電流保護裝置前;(19).熱敏開關(Thermostat): 當作不正常安全熱保護用;(20).接地端子: 接地用,如RING TERMINAL等;(21).洩放電阻(Bleeding Resistor):使用于過電流保護裝置前,若兩顆串聯,則無安規要求;(22). EMI FILTER: 防制EMI用;2.塑膠類:(1). PCB板: 所有PCB板,燃燒等級須在V-1以上;(2). 安規標簽紙(Label): 如安規標志,公司名稱或商標,機種名稱,型號,輸入及輸出額定,警告標語等;(3). 熱縮套管: 所有熱縮套管,燃燒等級V-1以上;(4). PVC套管: 所有套管,燃燒等級V-2以上;(5). 鐵弗龍套管: 所有鐵弗龍套管,燃燒等級V-2以上;(6). 端子排: 使用于一次側;(7). 絕緣片;(8). 硅膠片;(9). 絕緣膠帶(Insulating Tape): 所須考慮如下：(1) 須具備抗燃作用;(2) 耐壓強度;(3) CTI≧100(CTI為相對電痕指數);(10). 塑膠材質(Plastic Material): 所有塑膠材質須考量到:(1) 燃燒等級不小於V-2或ＨF-2（除了防火機殼須V-1以上）;(2) 耐壓強度;(3) CTI≧100;3.線材類:一二次側間所有線材,線材加工線等,如Wire, Cable等;4.其它:凡立水: 變壓器含浸用,增強產品的絕緣性.備注: I. Vp-p電壓超過4KV的零件,其防火等級須為V-2或HF-2以上.(FBT與CRT 的任何部分,均須使用V-2以上的防火材料);II.安全隔離變壓器須通過OVERLOAD TEST, ELECTRIC STRENGTH TEST及CONSTRUCTION CHECK.。

CONTENTS•安規基本介紹•安規標示說明•安規零件•安規零件注意事項•Q & A安規基本介紹Electric Shock (電擊危險)電擊的發生情形,是因為有電流通過人體,只要有數毫安培的電流,即可對正常人造成影響,並且有可能因不自覺地反應而造成間接性危險;當然更大的電流會造成更危險的情形.一般而言,在乾燥情形下,小於40V peak or 60Vdc電壓,通常視為不具危險的電壓.但是, 可被碰觸的零件或是提把,皆應接至大地,或是將其適當地隔離.Energy Hazards (能量危險)具大電流供應或高電容線路的相鄰兩端子間如果在短路的情形下,有可能會造成電弧放電或是在燃燒中射出融化之金屬.因此,即使是屬於低電壓線路,也可能造成能量危險.安規基本介紹Radiation hazards ( 輻射)輻射之形成可能為音頻、無線電頻率、紅外線、高強度可見光及凝聚光、紫外線、離子化輻射…等如果設備內會釋放出某種形式的輻射, 則針對使用者及維修者所能接受程度的輻射值, 都有規定.Chemical hazards ( 化學)有毒化學物質本身及其蒸氣, 如果人體直接接觸到,則會造成傷害. 因此, 設備的設計, 亦避免在正常操作或不正常操作情形下, 產生此類的化學危險.CANADA它表示該產品是由加拿大通過CSA950認證可以在加拿大市場流通的資訊類產品AMERICA它表示該產品是由美國通過UL 1950認證可以在美國市場流通的資訊類產品AMERICA and CANADA它表示該產品是由加拿大通過CSA950与UL1950認證可以在加拿大市場流通的資訊類產品安規標示說明AMERICA它表示該產品是由美國通過UL 1950認證,可以在美國市場流通的資訊類產品.安規標示說明CANADA它表示該產品是由美國通過CSA 950認證,可以在加拿大市場流通的資訊類產品.UL (Underwriters Laboratories Inc.美國保險業實驗室)AMERICA and CANADA它表示該產品是由美國通過UL 1950 & CSA 950認證,可以在美國/加拿大市場流通的資訊類產品.Four elements with UL mark(完整的UL標誌應包含以下幾個方面):1. LISTED2. I.T.E---Information Technology Equipment3. 6N81---Control number4. E164374---File number ( or company name or trademark )安規標示說明安規標示說明完整的UL標誌示例:UL (Underwriters Laboratories Inc.美國保險業實驗室)安規標示說明同樣為UL Mark , 使用於零件上, 代表此零件已通過UL Recognize 之安規驗證.安規零件•Power Cord•Power Supply/Adapter-必須要有相關安規認證, adapter 必須提供不同國家的規格, 若產品欲申請CB Scheme(計划), 則power 必須要有CB certificate /report •Internal Wire•內部線材必須要有相關安規認證•lithium battery(鋰電池)-廠牌及型號皆會被control, 且需在user’s manual 加上警告標語安規零件•Transformer 轉發器(for TNV)-只要結構符合, 不一定要有安規認證, 但必須要求廠商提供內部結構圖, material list及未含浸的sample(未浸泡過清澿), 其廠牌及型號皆會被控管.•Capacitor in TNV or between TNV and SELV circuit -當電容跨接於在TNV-SELV or TNV-GND時, 此電容必須提出符合至少type Y2 之相關安規證明文件, type Y1 for North Europe. •Fuse in TNV circuit-必須要有UL approval, 且廠牌及型號皆會被控管.•Varisitor in TNV circuit-必須要有UL approval, 且廠牌及型號皆會被control.•All components in TNV circuit or between TNV and SELV circuit安規零件•Safety Label (3 in 1 Label)-Label 之材質與列印用碳帶之配合需經UL approval, 且Label 之Safety Mark 不可任意變更•Modem Card-此產品可申請安規, 因此類產品屬直接連接上電信系統, 所牽涉到的安全層面較複雜, 若不申請安規, 也需設計成符合安規標準之要求.•卡片類產品(Ex: LAN/PCMCIA Card)-此類產品可不申請安規(By customer’s request), 因此類產品只control 其塑膠材質, 在安全考量上並無太大的影響NOTE :TNV -Telecommunication Network VoltageSELV -A secondary circuit which is so designed and protected that undernormal and single fault conditions, its voltage do not exceed a safe value.安規零件注意事項•Hi-Pot供應廠商應提出通過100% Hi-Pot test 之證明Primary to Ground : 1500Vac Primary to Secondary : 3000Vac (任選其一做測試即可)•對於未通過安規認證之Power Supply , IQC 須抽樣進行Hi-Pot 測試.Power Supply•廠商, 規格, 料號Ex.Chily Precision Industrial Co., Ltd.Type 3515Rated 250Vac , 10A•Power Switch“O “表示Off “I “表示On•Power Inlet於Neutral pin 旁應標示“N “安規零件注意事項Power Switch, Power Inlet•廠商, 規格, 料號Ex. 12Vdc, 0.1A, 17CFMDFB0412HBD LR0412LBD MW-410M12BDC Fan安規零件注意事項•Flammability -94V-1min./Operating Temp. -105℃min .•Internal -wirehanessflammability rating minimum 94V-2•Enclosure Plastic -flammability rating minimum 94V-1•進料時每一批皆需附材質確認書材質保證書內容: 製造商, 型號, 燃燒等級, 安規登錄號碼, 廠商負責人簽名蓋章安規零件注意事項Plastic安規零件注意事項Plastic安規零件注意事項•內部需使用UL 合格之線材•要求供應商提供組裝圖面於每一進料外箱•進料檢驗時需注意, 於外箱上需有UL Label(橘色)•需注意Label 上標示之數量須≧實際箱內數量Internal Wire安規零件注意事項•廠牌, 料號, 規格, layout, circuit 變更須向安規單位報備•於申請UL 時須同時報備其它欲出貨地使用之Power Adaptor 的廠牌, 料號, 規格Power Adapter安規零件注意事項•TNV ComponentTNV circuit 上所有零件之廠牌、型號皆會被control -Fuse :需要有UL approve-Transformer :若其結構符合, 不一定要有安規認證,但需提供未含浸(Varnish)之sample 、內部結構圖和材質清單.-Varisitor :必須要有UL approve-Capacitor in TNV or between TNV and SELV circuit :當電容跨接於在TNV-SELV or TNV-GND 時, 此電容必須提出符合至少type Y2 之相關安規證明文件, type Y1 for North Europe.安規零件注意事項TNV-3TNV-2/TNV-3安規零件注意事項安規零件注意事項Transformer for TNVTelecom 所使用的變壓器transformer, 其內部結構, 廠牌及型號一旦承認過後即不可再任意變更.此種filter 為密封式的, 但因其應用跨接在TNV-SELV, 所以其內部距離及結構也必須被CONTROL, 但此類零件無法直接拆開實際量距離, 故必須要求廠商提供經安規承認之完整報告及證書.安規零件注意事項Transformer for TNVMargin Tape Triple insulation wire安規零件注意事項Transformer for TNVInsulation tapeQ & A。
