3.3.5 利用外部中断0和1实现计数器功能.

单片机原理与接口技术第三版课后答案【篇一：单片机原理及接口技术课后答案李朝青 (第三版)】lass=txt>第一章1.单片机具有哪些特点（1）片内存储容量越来越大。

（2抗干扰性好，可靠性高。

（3）芯片引线齐全，容易扩展。

（4）运行速度高，控制功能强。

（5）单片机内部的数据信息保存时间很长，有的芯片可以达到100年以上。

2. 89c51单片机内包含哪些主要逻辑功能部件？答：80c51系列单片机在片内集成了以下主要逻辑功能部件：(l)cpu(中央处理器):8位(2)片内ram:128b(3)特殊功能寄存器:21个(4)程序存储器:4kb(5)并行i/o口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个3.什么是微处理器(cpu)、微机和单片机？答：微处理器本身不是计算机，但它是小型计算机或微机的控制和处理部分。

微机则是具有完整运算及控制功能的计算机，除了微处理器外还包括存储器、接口适配器以及输入输出设备等。

单片机是将微处理器、一定容量的ram、rom以及i/o口、定时器等电路集成在一块芯片上，构成的单片微型计算机。

4. 微型计算机怎样执行一个程序？答：通过cpu指令，提到内存当中，再逐一执行。

5.什么是嵌入式系统？他有哪些类型？为什么说单片机是典型的嵌入式系统？答; 嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。

它有嵌入式微处理器、嵌入式微控制器、嵌入式dsp处理器、嵌入式片上系统等。

嵌入式系统的出现最初是基于单片机的。

它从体系结构到指令系统都是按照嵌入式应用特点专门设计的，能最好的满足面对控制对象，应运系统的嵌入、现场的可靠运行以及非凡的控制品质要求。

因此，她是典型的嵌入式系统。

第二章1.89c51单片机内包含哪些主要逻辑功能部件？答：80c51系列单片机在片内集成了以下主要逻辑功能部件：(l)cpu(中央处理器):8位(2)片内ram:128b(3)特殊功能寄存器:21个(4)程序存储器:4kb(5)并行i/o口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个2.89c51的ea端有何用途？3. 89c51的存储器分哪几个空间?如何区别不同空间的寻址?答：rom（片内rom和片外rom统一编址）（使用movc）（数据传送指令）（16bits地址）（64kb）片外ram（movx）（16bits地址）（64kb）片内ram（mov）（8bits地址）（256b）4. 简述89c51片内ram的空间分配。

习题 11.1 单项选择题（1） A （2）C （3）C1.2 填空题（1）硬件系统、软件系统（2）时钟电路、复位电路（3）XTAL1、XTAL2、RESET、EA（4）晶振1.3 问答题什么是单片机？它由哪几部分组成？什么是单片机应用系统？答：单片微型计算机（Single Chip Microcomputer）简称单片机，是指集成在一个芯片上的微型计算机，它的各种功能部件，包括CPU（Central Processing Unit）、存储器（memory）、基本输入/输出(Input/Output，简称I/O)接口电路、定时/计数器和中断系统等，都制作在一块集成芯片上，构成一个完整的微型计算机。

单片机应用系统是以单片机为核心，配以输入、输出、显示等外围接口电路和控制程序，能实现一种或多种功能的实用系统。

1.4 上机操作题（1）参考程序：#include <reg51.h> //包含头文件reg51.h，定义了51单片机的专用寄存器//函数名：delay//函数功能：实现软件延时//形式参数：无符号整型变量i，控制空循环的循环次数//返回值：无void delay(unsigned int i) //延时函数{unsigned int k;for(k=0;k<i;k++);}void main() //主函数{while(1){P1=0x00;delay(20000); //调用延时函数，实际参数为20000P1=0xff;delay(20000); //调用延时函数，实际参数为20000}}（2）参考程序：#include <reg51.h> //包含头文件reg51.h，定义了51单片机的专用寄存器//函数名：delay//函数功能：实现软件延时//形式参数：无符号整型变量i，控制空循环的循环次数//返回值：无void delay(unsigned int i) //延时函数{unsigned int k;for(k=0;k<i;k++);}void main() //主函数{while(1){P1=0x55;delay(20000); //调用延时函数，实际参数为20000P1=0xff;delay(20000); //调用延时函数，实际参数为20000}}习题 22.1 单项选择题（1）C （2）A （3）A （4）A （5）A （6）D （7）C （8）A （9）A （10）C 2.2 填空题（1）外部程序存储器、外部数据存储器、内部程序存储器、内部数据存储器（2）程序存储器（3）工作寄存器组、位寻址区、用户RAM（4）1us、2us（5）按键复位、上电复位（6）2、高2.3 回答题（1）P3口的第二功能是什么？答：P3口各引脚的第二功能如下表。

单片机原理与接口技术第三版课后答案【篇一：单片机原理及接口技术课后答案李朝青 (第三版)】lass=txt>第一章1.单片机具有哪些特点（1）片内存储容量越来越大。

（2抗干扰性好，可靠性高。

（3）芯片引线齐全，容易扩展。

（4）运行速度高，控制功能强。

（5）单片机内部的数据信息保存时间很长，有的芯片可以达到100年以上。

2. 89c51单片机内包含哪些主要逻辑功能部件？答：80c51系列单片机在片内集成了以下主要逻辑功能部件：(l)cpu(中央处理器):8位(2)片内ram:128b(3)特殊功能寄存器:21个(4)程序存储器:4kb(5)并行i/o口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个3.什么是微处理器(cpu)、微机和单片机？答：微处理器本身不是计算机，但它是小型计算机或微机的控制和处理部分。

微机则是具有完整运算及控制功能的计算机，除了微处理器外还包括存储器、接口适配器以及输入输出设备等。

单片机是将微处理器、一定容量的ram、rom以及i/o口、定时器等电路集成在一块芯片上，构成的单片微型计算机。

4. 微型计算机怎样执行一个程序？答：通过cpu指令，提到内存当中，再逐一执行。

5.什么是嵌入式系统？他有哪些类型？为什么说单片机是典型的嵌入式系统？答; 嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。

它有嵌入式微处理器、嵌入式微控制器、嵌入式dsp处理器、嵌入式片上系统等。

嵌入式系统的出现最初是基于单片机的。

它从体系结构到指令系统都是按照嵌入式应用特点专门设计的，能最好的满足面对控制对象，应运系统的嵌入、现场的可靠运行以及非凡的控制品质要求。

因此，她是典型的嵌入式系统。

第二章1.89c51单片机内包含哪些主要逻辑功能部件？答：80c51系列单片机在片内集成了以下主要逻辑功能部件：(l)cpu(中央处理器):8位(2)片内ram:128b(3)特殊功能寄存器:21个(4)程序存储器:4kb(5)并行i/o口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个2.89c51的ea端有何用途？3. 89c51的存储器分哪几个空间?如何区别不同空间的寻址?答：rom（片内rom和片外rom统一编址）（使用movc）（数据传送指令）（16bits地址）（64kb）片外ram（movx）（16bits地址）（64kb）片内ram（mov）（8bits地址）（256b）4. 简述89c51片内ram的空间分配。

单片机外部中断实验报告实验三外部中断实验报告班级：学号：姓名：教师：一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o(2)CPU 开中断(EA二1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。

前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式ITl=0o当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

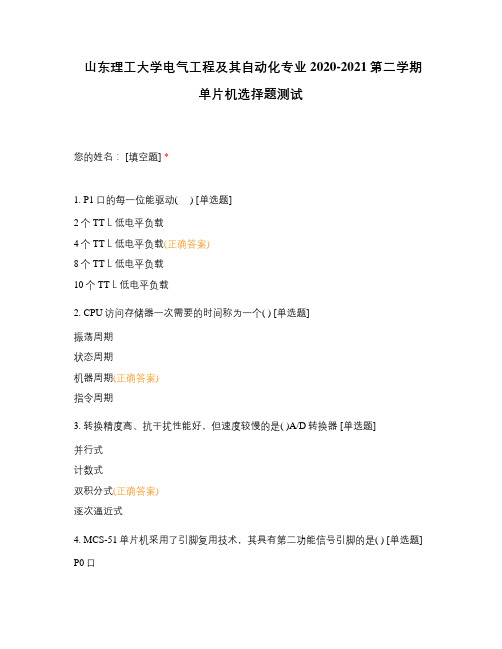

山东理工大学电气工程及其自动化专业2020-2021第二学期单片机选择题测试您的姓名： [填空题] *_________________________________1. P1口的每一位能驱动( ) [单选题]2个TTＬ低电平负载4个TTＬ低电平负载(正确答案)8个TTＬ低电平负载10个TTＬ低电平负载2. CPU访问存储器一次需要的时间称为一个( ) [单选题]振荡周期状态周期机器周期(正确答案)指令周期3. 转换精度高、抗干扰性能好，但速度较慢的是( )A/D转换器 [单选题]并行式计数式双积分式(正确答案)逐次逼近式4. MCS-51单片机采用了引脚复用技术，其具有第二功能信号引脚的是( ) [单选题] P0口P1口P2口P3口(正确答案)5. 在MCS-51单片机复位时，下面说法正确的是( )。

[单选题] PC的值为0003HSP的值为07H(正确答案)P3的值为00H20H的值一定是20H6. 常用的地址锁存器芯片有( ) [单选题]2764626474LS13874LS273(正确答案)7. MCS-51单片机的复位信号是( )有效。

[单选题]脉冲上升沿脉冲下降沿高电平(正确答案)低电平8. 一个机器周期由( )个状态组成。

[单选题]246(正确答案)89. 单片机中最大的时序单位是( ) [单选题]振荡周期状态周期机器周期指令周期(正确答案)10. MCS-51系列单片机中，INT1 中断服务程序的入口地址为( ) [单选题]0000H0003H000BH0013H(正确答案)11. 要使MCS-51能够响应定时器T0中断、串行接口中断，它的中断允许寄存器IE的内容应是( ) [单选题]22H92 H(正确答案)84H98H12. 在单片机的时序单位中可以简称为P的是( ) [单选题]振荡周期(正确答案)状态周期机器周期指令周期13. MCS-51单片机中下述关于PC的论述正确的是( )。

外部中断及NE555计数实验11103070315 李青【实验内容】1、利用外部按键中断计数并用数码管显示计数值2、用51单片机T0、T1定时计数器对NE555产生的脉冲信号进行频率计数，频率送LCD显示（或数码管显示）【需要了解的知识】1、GPIO设定2、LCD显示原理，输入与输出及其原理3、定时计数器工作原理及频率测量4、NE555工作原理【实验预习】预读实验指导电子文档的实验十六、七及其前面的实验流程【实验设备】Keil C51软件、ICE52 仿真驱动、MEFlash编程软件、USB驱动程序【实验过程】实验一外部中断实验任务：利用单片机的外部中断功能进行计数，然后将计数值输出到数码管上显示。

K5键—计数值加1（外部中断0）K6键—计数值加1（外部中断1）3位数码管显示，最大计数值255实验步骤：1）首先在硬盘上建立一个文件夹；2）启动Keil C51软件；3）执行Keil C51软件的菜单“Project|New Project……”,弹出一个名为“Create New Project”的对话框。

输入工程文件名，选择保存路径uv2后缀，点击“保存”按钮；4）紧接着弹出“Options for Target‘Target 1’”，为刚才的项目选择ATMEL 的AT89S52的CPU。

选择之后，点击“确定”按钮；5）接下来弹出一个对话框提示你是否要把标准8051的启动代码添加项目中去，此时，点击“否”按钮；6）执行菜单“File|New……”，出现一个名为“Text1”的文档。

接着执行菜单“File|Save”弹出一个名为“Save As”的对话框，将文件名改为“.asm”后缀，然后保存；7）添加源程序文件到工程中，一个空的源程序文件建成。

单击Keil C51软件左边项目工作窗口“Target1”上的“+”，将其展开。

然后右击“Source Group1”文件夹弹出下拉菜单，单击其中的“Add Files to Group‘Source Group1’”项；8）在弹出的对话框中先选择文件类型为“Asm Source file （*.s*;*.src;*.a*）”,这时对话框内创建的空的源程序文件已经出现在项目工作窗口的“Source Group1”文件夹中；输入源程序代码；9）点击工具栏“Options for target”按钮，弹出一个对话框，定义“Xtal”为11.0592.下面依序是存储模式、程序空间大小等设置，均用默认值即可。

第一章习题参考答案1-1：何谓单片机？与通用微机相比，两者在结构上有何异同？答：将构成计算机的基本单元电路如微处理器(CPU)、存储器、I/O接口电路和相应实时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。

单片机与通用微机相比在结构上的异同：(1)两者都有CPU，但通用微机的CPU主要面向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进一步提高。

例如，现今微机的CPU都支持浮点运算，采用流水线作业，并行处理、多级高速缓冲(Cache)技术等。

CPU的主频达到数百兆赫兹(MHz)，字长普遍达到32位。

单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。

例如，现在的单片机产品的CPU大多不支持浮点运算，CPU还采用串行工作方式，其振荡频率大多在百兆赫兹范围内;在一些简单应用系统中采用4位字长的CPU，在中、小规模应用场合广泛采用8位字长单片机，在一些复杂的中、大规模的应用系统中才采用16位字长单片机，32位单片机产品目前应用得还不多。

(2) 两者都有存储器，但通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。

现今微机的内存容量达到了数百兆字节(MB)，存储体系采用多体、并读技术和段、页等多种管理模式。

单片机中存储器的组织结构比较简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64 KB。

(3) 两者都有I/O接口，但通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。

用户通过标准总线连接外设，能达到即插即用。

单片机应用系统的外设都是非标准的，且千差万别，种类很多。

单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。

用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。

c51定时中断实验报告本文介绍的是C51定时中断实验，利用这个实验可以更好地理解C51的定时器与中断模块，进一步熟悉C语言的使用。

一、实验目的1.掌握C51单片机的定时器模块和中断模块。

2.熟悉定时器与中断的工作原理。

3.掌握利用中断实现定时功能的方法。

4.掌握如何调试程序，发现和解决程序问题。

二、实验装置硬件：STC89C52微控制器、电源、电路板、电路元件等。

软件：Keil C51集成开发环境。

三、实验原理1.定时器模块C51单片机中的定时器模块包含了3种不同的工作方式：工作模式0、模式1和模式2。

这些工作模式拥有不同的计数器范围和计数方式。

在本实验中，将使用工作模式1，因为它适用于大多数定时需求，并且易于编写程序。

工作模式1基本特点如下：（1）Timer1用两个8位计数器（TH1和TL1）组成，当一个计数器溢出时（从FFH计数到00H），计数值自动重装，同时中断请求位TF1被设置。

（2）计数器TH1可以初始值，TL1需要重新初始计数。

（3）Timer1的计数时钟来源可以是外部时钟源或内部时钟源，一般选择内部时钟源。

（4）TH开头的寄存器和TL开头的寄存器合起来组成16位的Timer1计数器，这个计数器的数值大小为TH1-TH1。

（5）x表示H或L。

用C语言对Timer1进行编程，首先需要完成以下配置：TMOD |= 0x10; // 定时器模式选择，使用模式1，TH0和TL0为一组计数器TH1 = (65536 - 50000) / 256; // 定时器初值设置ET1 = 1; // 打开定时器中断其中，TMOD是用来选择定时器工作模式，可以用对应的数值进行配置；TH1和TL1需要根据需要设置计数器初始值，该初值的计算公式为：计数初值 = (65536 - 计数时间/12)。

ET1为定时器1允许中断的位，EA为总中断允许位，TR1为定时器1工作使能位。

2.中断模块中断是一种实时响应外部事件处理的技术手段，当特定的硬件事件发生时，CPU自动调出相应的中断处理程序来响应事件，处理程序完成任务后返回继续程序运行，从而提高了CPU的效率。

１引言温度是工业过程控制中主要的被控参数之一，在冶金、化工、建材、食品、石油等工业中，工艺过程所要求的温度的控制效果直接影响着产品的质量。

对于不同场所、不同工艺、所需温度高低范围不同、精度不同，则采用的测温元件、测温方法以及对温度的控制方法也将不同，随着电子技术和微型计算机的迅速发展，微机测量和控制技术得到了迅速的发展和广泛的应用。

越来越显示出其优越性。

随着集成电路技术的发展，单片微型计算机的功能不断增强，许多高性能的新型机种不断涌现出来。

单片机以其功能强、体积小、可靠性高、造价低和开发周期短等优点，成为自动化和各个测控领域中广泛应用的器件，在温度控制系统中，单片机更是起到了不可替代的核心作用。

在工业生产中，如用于热处理的加热炉、用于融化金属的坩锅电阻炉等，都用到了电阻加热的原理。

鉴于单片机技术应用的广泛性和优越性，温度控制的重要性，因而设计一种较为理想的温度控制系统是非常有价值的。

本文就是根据这一思想来展开的。

1.1 系统设计的目的和任务1.1.1 系统设计的目的通过本次毕业设计,主要想达到以下目的：1. 增进对单片机的感性认识，加深对单片机理论方面的理解。

2. 掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口等。

3. 了解和掌握单片机应用系统的软硬件设计过程、方法及实现，为以后工作中设计和实现单片机应用系统打下基础。

4. 熟悉闭环控制系统的组成原理及单片机ＰＩＤ算法的实现方法。

1.1.2 系统设计的任务1．查阅资料，弄清楚所要解决的问题的思路，确定设计方案。

2．系统硬件电路设计。

3．系统相关软件设计。

4．仿真实现温度参数设定、转换、显示等功能。

5．依据对象模型设计控制器参数，6．系统调试与分析；并依据调试结果予以完善。

1.2毕业设计论文安排1.论证系统设计方案，设计系统原理图。

2.系统硬件设计与测试。

3.绘制软件设计流程图，设计软件功能模块并调试。

4.系统仿真与调试。

《单片机技术》历年考试题目一、填空题1、8051单片机的内部硬件结构包括了：CPU 、时钟电路、中断控制系统、串行口以及片内数据存储器、片内程序存储器、并行I/O口、位处理器等部件，这些部件通过内部数据总线相连接。

(0707)(0801)（0607）2、8051单片机的内部硬件结构包括了：CPU ，片内RAM ，片内ROM ，定时/计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过内部数据总线相连接。

(0901)（0307）3、MCS-51单片机的整个存储器系统是由芯片内存储器和芯片外扩展存储器两部分构成的。

MCS-51单片机的程序存储区的最大寻址范围为64K 字节，字节内数据存储空间的最大寻址范围是256 字节，片外数据存储空间的最大寻址范围是64K 字节。

(0707)4、MCS-51单片机中唯一一个供用户使用的16位寄存器是DPTR ，该寄存器在访问外部数据存储器时作为地址指针使用。

(0807)（0601）5、DPTR在访问外部数据存储器存储器时做地址指针用，DPTR是16 位寄存器。

(0807)(0901) （0607）（0307）（0507）6、MCS-51单片机的堆栈区只可设置在片内数据存储区（器），堆栈寄存器SP是8 位寄存器。

(0701) (0807)（0301）7、MCS-51的堆栈是属于向上（向高位地址）生长型，这种堆栈的进栈操作规则是SP先加1，后写入数据(0901)（0607）（0307）8、MCS-51单片机的P0—P3口均是并行I/O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的数据总线和地址总线，在P0—P3口中，P0 为真正的双向口，P1—P3 为准双向口。

(0701)(0801)（0301）9、MCS-96单片机的最大寻址空间是64K ，该空间的地址范围为0000H—FFFFH ，系统上电及复位的程序入口地址为2080H ，芯片配置字节CCB的地址为2018H 。
