ZYX45隔绝式压缩氧气自救器安全操作规程1适用范围：本规程适用镜铁山矿使用ZYX45隔绝式压缩氧气自救器人员。
2具体内容：2.1 应经常检查自救器，一般每隔半年要检查氧气瓶压力、正负压气密、排气压力、定量供氧等5项指标，发现气瓶压力下降要立即充填氧气（用于充填自救器的氧气应符合GB8982-2009标准的规定），发现达不到规定指标要进行调整和修理。
如果在携带时遇到激烈撞击等情况，对仪器性能有怀疑时，也要检查上述5项指标，并进行修理。
每隔半年更换二氧化碳吸收剂。
2.2 每次使用后都要更换符合 MT 454-2008 标准的二氧化碳吸收剂（吸收率应不低于32%），其余性能指标应符合有关规定。
在装填时边振动边装填，装药量大约在 500 克，装实后盖上底盖。
2.3 气瓶充气方法：拧下压帽，拔出气瓶，卸下减压阀5便可对氧气瓶进行充填氧气，压力应在20MPa以上。
在充填完氧气和装药后进行组装。
在组装时必须十分注意：安装气囊内的呼气软管时注意不能扭曲，否则会增加呼气阻力，严重扭曲会使呼气气路阻断；把减压阀拧紧在手轮开关上，把气囊上的胶圈完全挂在减压器的环形槽内。
2.4 装上盖前先拿住口具使气囊逆时针绕压力表一周，口具的开口须朝上，要注意补气压板须竖立放置，不要被压帽压上。
此时为最佳装配位置。
轻轻扣上上盖，使仪器恢复完好状态。
（注意扣盖时上盖不要夹住气囊。
）2.5自救器一旦使用，都应进行重新充气，装药和检验。
2.6 每次使用后应对气囊口具进行清洗消毒干燥处理。
2.7 组装完后要对呼吸系统进行气密校验。
在正压 980Pa或负压800Pa时1min内水柱变化不超过50Pa为合格。
校正压气密时关闭排气阀。
2.8 储存时，自救器应避免阳光直射；严禁与油脂混放在一处。
储存环境应干燥，无腐蚀性气体，温度应在0℃以上。
氧气瓶的保管人员和操作人员必须严格遵守有关规章制度。
2.9 注意事项2.9.1 在使用过程中要养成经常观察压力表的习惯，以掌握耗氧情况及撤离灾区的时间。
ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。
(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。
(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。
使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。
应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。
(图七)撤离灾区。
ZYX型隔绝式压缩氧自救器的使用方法王坪煤电通风区ZYX型隔绝式压缩氧自救器的使用方法ZYX45隔绝式压缩氧自救器产品型号标记说明：z产品类型代号：自救器y第一特征代号：压缩氧气x第二特征代号：循环式45：是额定防护时间（45min)。
ZYX45隔绝式压缩氧自救器是一种利用压缩氧气为气源、隔绝式闭路循环个人呼吸系统保护装置，当发生瓦斯或煤尘事故、火灾事故时，能够迅速为佩戴者提供清洁氧气，使用中呼吸系统与外界环境空气完全隔绝，不受外界任何有毒、有害气体及烟雾的危害，因此适用于各种有毒、有害气体及缺氧环境，供迅速撤离事故现场，与以往相比还具有重量轻、功能齐、开启快、耐碰撞、可重复使用、相对成本低等优点。
压缩氧自救器的工作原理1、呼吸气路为循环闭路呼吸系统，呼吸过程中与外界气体完全隔绝。
2、逆时针转动开关手轮，高压氧气就从氧气瓶流到减压器内，经减压后，自动输出1.2L/min的氧气进入气囊。
用手指按补气压板，氧气以60L/min进入气囊，手离开补气压板，补氧停止。
压缩氧自救器还具有自动补氧功能，当呼吸系统为负压时，补气压板向内收缩，压迫补气阀打开补氧机构，氧气以60L/min充入气囊，当气囊鼓起时，补气压板离开补气阀，补气停止，如果呼吸系统内的气压超过一定值，气体将从排气阀溢出。
吸气时氧气从气囊、呼吸阀、口具进入人体。
呼气时气体经过呼吸阀、呼气管（气囊内）进入清净罐，人体呼出的CO2被清净罐内装的吸收剂吸收，余下的氧气进入气囊。
如此反复完成人的呼吸循环。
3、氧气瓶内氧气的储气量由压力表显示。
ZYX45隔绝式压缩氧自救器使用方法1、佩戴时将自救器移至身体正前方。
2、拉开挂钩，取下上盖，展开气囊，气囊不要扭转。
3、把口具放入口中，口具片应放在嘴唇和牙齿之间，牙齿紧咬住牙垫并闭紧嘴唇，以保证口腔与外界气体的隔绝。
4、逆时针转动开关手轮，然后用手指按动补气压板，气囊迅速鼓起后停止补气，用鼻夹夹住鼻孔，用嘴呼吸。

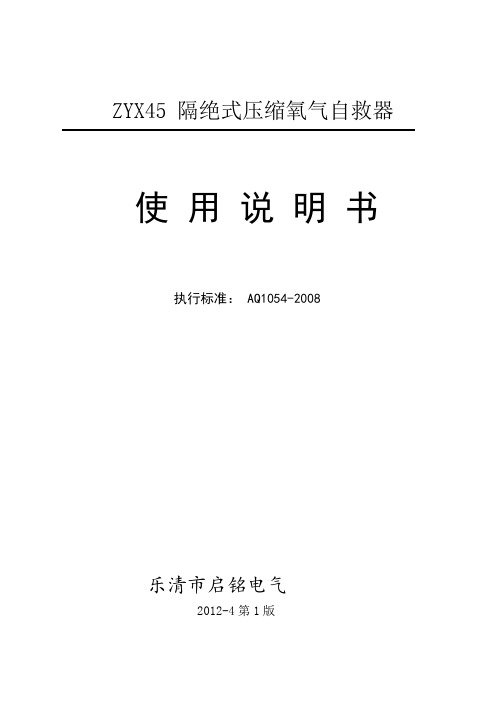

ZYX45 隔绝式压缩氧气自救器使用说明书执行标准： AQ1054-2008乐清市启铭电气2012-4第1版《煤矿安全规程》中规定：“每一入井人员必须随身携带自救器”1 应用围应用与煤矿井下发生瓦斯爆炸、火灾和瓦斯突出等灾害造成环境中缺氧或出现有害气体危及矿工生命安全时逃生用的个人呼吸保护装置。
自救器在下列环境中使用时应能可靠地起到保护作用。
——气体及含量：CO:0-10%,SO2:0-2%,H2S:0-1%,NO2:0-1%,CO2:0-100%,CH4:0-100%,N2:0-100%,浮尘在10g/m3 以下。
——大气压力:70-125Kpa。
——相对湿度：0-98%（25℃）。
——温度：-10-+40℃。
2 主要技术参数主要项目技术参数防护时间（作功功率55W）≥45min氧气瓶额定压力 20MPa吸气温度≤50℃定量供氧量≥1.2L/min自动补给量≥60L/min手动补给量≥60L/min整体质量≤3.5kg外形尺寸 225×180×100mm3型号说明Z Y X 45防护时间（45min）循环式压缩氧自救器4 自救器结构及工作原理4.1 自救器外部结构如图1：图1 自救器外形结构图1.自救器呼吸系统，2.封口带，3.上外壳4.2 自救器呼吸保护器结构如图2：图2 去掉上外壳后自救器呼吸系统图1.底盖2.下外壳及清净罐组 3 .CO2吸收剂 4 .补气压板 5.气囊组 6.排气阀7.呼气管8.呼吸阀9.口具10.鼻夹11.压力表12减压器13开关14氧气瓶4.3 工作原理ZYX45 隔绝式压缩氧气自救器是一种隔绝闭路循环式自救器。
打开氧气瓶开关后，直接吸入气囊中的氧气，呼出的气体通过清净罐净化，过滤吸收二氧化碳回到气囊中，再补充一定量的氧气，可以再次供人呼吸，如此循环，完成呼吸保护功能。
本产品采用定量、手动补给和自动补给三种供氧方式。
逆时针转动开关高压氧气就从氧气瓶流到减压阀，经减压后自动流出1.2L/min 的氧气到气囊。
隔绝式压缩氧气自救器检验操作指南(讨论稿)一、压缩氧气自救器1.1压缩氧气自救器标准符合国家标准的矿工及救护队员随身携带的可循环使用的救护产品为ZYX编号隔绝式压缩氧气自救器，全国依照规定和功能对自救器进行编号。
其中Z为自救器拼音首字母，Y为压缩氧拼音首字母，X为循环使用拼音首字母。
ZYX后阿拉伯数字为中等劳动强度下自救器最大供氧时间。
非此编号系列已废除。
该系列自救器结构合理、性能可靠、使用方便等优点。
是一种隔离式自救器，可循环使用。
根据防护时间有30、45、60min几种规格。
1.2适用范围压缩氧气自救器适用于煤矿井下发生突出、爆炸、火灾等灾害事故时，遇险矿工进行避灾，自救、互救或在缺氧的环境中逃生、待救时使用的有效武器，是井下矿工的护身符。
自救器的性能完好与否，关系到矿工生命的安危，也关系到抢险救灾的成败。
1.3工作原理呼气软管1.3.1定量供氧：逆时针转动开关手轮，高压氧气从氧气瓶流到减压器内，减压后自动输出≥1.2L/min的氧气进入气囊。
1.3.2手动补气供氧：用手指按补气压板，氧气以60L/min进入气囊，手指离开补气压板，供氧停止。
1.3.3自动补气供氧：当呼吸系统为负压时，补气压板向内收缩，压迫补气杆打开供氧，氧气以60L/min进入气囊，当气囊迅速鼓起，补气压板离开补气杆，补气停止。
1.3.4吸气时氧气从气囊、吸气阀、口具进入人体。
1.3.5呼气时气体经过呼气阀、呼气软管进入清净罐，人体呼出的CO2和部分水份被清净罐内装的吸收剂吸收，余下的氧气进入气囊与减压器输送的氧气混合。
如此反复完成人的呼吸循环。
1.3.6当气囊内气体压力达到150-300Pa时，多余的气体通过排气阀排到空气中。
二、自救器检验2.1技术要求2.1.1环境条件—环境温度：-10～40℃—相对湿度：0～98%—大气压力：70～125kPa2.2检验用仪器设备及计量器具2.2.1电动式正压氧呼吸器校验仪（以下简称检验仪）。
ZY X45隔绝式压缩氧气自救器使用方法
、使用方法
1、将自救器移到前面。
2、扳开挂钩取下上盖，展开气囊。
3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。
4、打开气瓶开关，然后按动补气压板。
气囊迅速鼓起。
5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。
二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。
在后期，吸气温度略有上升属正常现象。
2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。
三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。
2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。
二年后必须更换二氧化碳吸收剂。
3、自救器每次使用后，应送专业人员对口具、气囊进行清
洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸
收剂，组装好，检查合格后，可以使用
四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。
2、产品贮存在通风良好库房内。
距热源不得少于1m, 库内温度在5〜40C,不能与油类、腐蚀性药剂、气体、蒸汽等混放。
注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。
隔离式自救器使用方法及注意事项
一、使用方法
1、入井前将自救器挂在皮带上。
2、当煤矿或环境空气中产生有毒有害气体或缺氧时应立即拉断封印条，用两手大拇指和食指同时按住白色封口装置向上推出上外壳。
3、由于自救器上外壳在开启前气囊在自救器内处于压缩状态，因此取出气囊后应迅速将其整理，使补气压板、排气阀向外。
4、将口具放入口中，口具片应放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。
5、逆时针打开气瓶开关，此时自救器处于定量供氧状态，供氧量为1.2L/min，并同时用鼻夹将鼻子夹住。
6、用拇指按动补气压板，此时自救器处于手动供氧状态，供氧量为60L/min，至氧气充满气囊。
二、注意事项
1、携带自救器下井时，观察压力表的示值是否高于18Mpa。
2、不得无故开启自救器，封印条已开启的自救器严禁携带，要由专业人员检修。
3、不要恶意摔打和磕碰自救器，不要将自救器垫座和挤压。
4、如佩戴自救器撤离灾区时，要冷静、沉着，不能讲话，如要联系时用手示，最好匀速行走。
5、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。
口与自救器间距不能过近以免气囊内的呼气软管打折，使呼气阻力增加。
在使用自救器时，清净罐的温度略有上升是正常的，不必紧张。
6、如果出现气囊鼓起，自动补气仍不停止，为节约用气，可关闭开关钮，待气囊消耗一半后再打开开关，如此反复。
7、使用过程中应特别注意防止利器划伤气囊。
8、在未到达安全地点时，不要摘下自救器。
9、当气囊有氧气时，不要挤压气囊补气压板。
ZYX45型压缩氧自救器ZYX45型压缩氧自救器用途，ZYX45型压缩氧自救器厂家ZYX45压缩氧自救器又叫隔绝式压缩氧自救器，是以高压压缩氧气作为氧气源的可重复使用的自救逃生器材，主要在煤矿或普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时使用。
人体呼吸系统内部与外界隔绝，供遇险人员快速自救逃生时使用。
具有重量轻、体积小、呼吸舒适和携带方便等特点。
根据防护时间有15、30、45min几种规格。
该产品是一种隔绝闭路循环式压缩氧自救器，广泛用于煤矿或其它环境空气等发生及缺氧窒息性灾害时作业人员逃生自救使用。
ZYX45型压缩氧自救器产品特点特点使用时间长，体积小，重量轻，便于携带。
具有三种供氧功能：定量供氧，自动补氧，手动补氧。
使用更加安全、可靠。
呼吸采用双回路循环方式，无氢氧化钙粉尘吸入，不呛人，呼吸阻力小，吸气温度低，呼吸舒适，安全可靠。
充氧、换药后可重复使用，使用成本低廉。
ZYX45型压缩氧自救器技术参数型号ZYX45使用时间（min）30气瓶公称压力（MPa）20质量（Kg）1.4外形尺寸（mm）190×170×80额定防护时间15-45 min氧气瓶工作压力20 Mpa定量供氧量≥1.2 L/minluyigs03压缩氧自救器使用注意事项1、在使用过程中要养成经常观察压力表的习惯,以掌握耗氧情况及撤离灾区的时间.选择到达新鲜风流最近路线.2、严禁无故开启,磕碰及坐压自救器.3、使用时保持沉着,在呼气和吸气时都要慢而深(即深呼吸).口与自救器的距离不能过近,以免气囊内的呼气软管打折,呼气阻力增加.使自救器处在最佳状态.在使用后期,清洁罐的温度略有上升是正常的,不必紧张.4、使用中应特别注意防止利器刺伤、划伤气囊.5、在未到达安全地点时,严禁拿出口具说话,以免吸入有害气体,造成安全事故.6、在未到达安全地点时不要摘下自救器.7、在低温和高温下使用自救器应遵守有关规定.。
