解决薄板不锈钢焊接变形、烧穿的方法要点

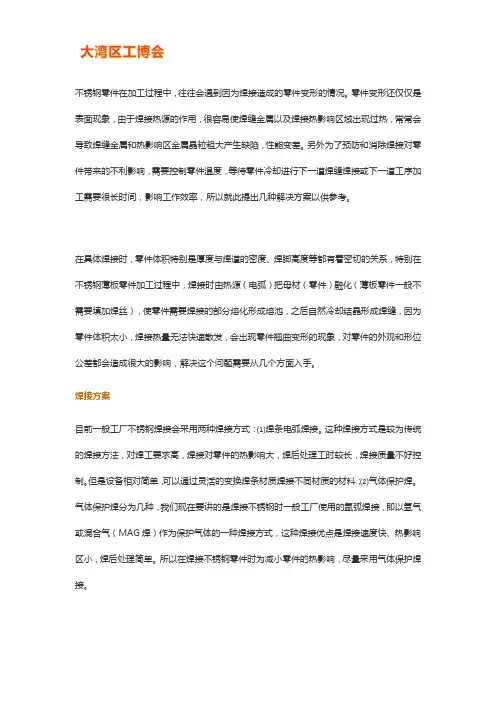

不锈钢零件在加工过程中，往往会遇到因为焊接造成的零件变形的情况。

零件变形还仅仅是表面现象，由于焊接热源的作用，很容易使焊缝金属以及焊接热影响区域出现过热，常常会导致焊缝金属和热影响区金属晶粒粗大产生缺陷，性能变差。

另外为了预防和消除焊接对零件带来的不利影响，需要控制零件温度，等待零件冷却进行下一道焊缝焊接或下一道工序加工需要很长时间，影响工作效率，所以就此提出几种解决方案以供参考。

在具体焊接时，零件体积特别是厚度与焊道的密度、焊脚高度等都有着密切的关系，特别在不锈钢薄板零件加工过程中，焊接时由热源（电弧）把母材（零件）融化（薄板零件一般不需要填加焊丝），使零件需要焊接的部分熔化形成熔池，之后自然冷却结晶形成焊缝，因为零件体积太小，焊接热量无法快速散发，会出现零件翘曲变形的现象，对零件的外观和形位公差都会造成很大的影响，解决这个问题需要从几个方面入手。

焊接方案目前一般工厂不锈钢焊接会采用两种焊接方式：⑴焊条电弧焊接。

这种焊接方式是较为传统的焊接方法，对焊工要求高，焊接对零件的热影响大，焊后处理工时较长，焊接质量不好控制。

但是设备相对简单，可以通过灵活的变换焊条材质焊接不同材质的材料；⑵气体保护焊。

气体保护焊分为几种，我们现在要讲的是焊接不锈钢时一般工厂使用的氩弧焊接，即以氩气或混合气（MAG焊）作为保护气体的一种焊接方式，这种焊接优点是焊接速度快、热影响区小，焊后处理简单。

所以在焊接不锈钢零件时为减小零件的热影响，尽量采用气体保护焊接。

在焊接工艺制定时尽量采用左右交替焊法、对称焊法、分段焊法等，具体原则为先内后外、先少后多、先短后长。

焊接电流、电弧电压等焊接参数也会影响到焊接变形，不锈钢构件焊接时，随着零件的增大，焊接电流也要变大，同时为了使焊件局部受热更均匀，应对焊接电流进行严格控制，若焊接电流过小，会对焊接质量造成影响，若焊接电流过大，焊接变形很可能会比较严重。

所以在焊接时就需要操作者根据零件材料的厚度和焊缝要求合理的调整焊接电流、电弧电压等焊接参数。

不锈钢焊接变形的控制与矫正
不锈钢焊接过程中会产生热量，导致变形。

因此，控制和矫正不锈钢焊接变形是非常重要的。

1. 控制变形
（1）减少热输入量。

通过调整焊接电流、电压、速度、焊接
层数等参数，尽量减少热输入，从而减少变形。

（2）固定和支撑工件。

在进行焊接时，通过固定工件或在焊
接过程中添加支撑件，可以增强工件的刚性，从而减少变形。

（3）控制焊缝长度。

焊缝长度越长，变形越大。

因此，在焊
接过程中应尽量控制焊缝长度。

2. 矫正变形
（1）机械矫正。

通过机械手段对变形进行调整，如使用千斤
顶对变形部位进行压缩或拉伸等。

（2）热矫正。

通过局部加热变形部位，使其变形到规定位置，并进行冷却定型，从而实现矫正。

（3）化学矫正。

通过对变形部位进行化学处理，如酸洗、电
化学研磨等，来达到矫正的目的。

需要注意的是，焊接变形的控制和矫正应该在焊接完成后尽快
进行，以免影响后续加工和装配。

同时，矫正时应注意不要改变工件的尺寸和形状，以保证其质量和性能。

不锈钢薄板焊接变形的控制方法及防治措施摘要：在现代工业生产、机械制造等领域高速发展的背景下，各项加工制造技术水平全面提高，为产品质量提供了充分的保障。

不锈钢薄板是一项常见的材料，在制造过程中一般需要采用焊接工艺，但是受到材料特点等因素的影响，在焊接过程中容易出现变形问题，为了确保焊接质量，需要加强对变形的控制。

因此，本文将对不锈钢薄板焊接变形的控制方法及防治进行深入探究，并结合实践经验总结一些措施，希望可以对相关人员有所帮助。

关键词：不锈钢薄板；焊接变形；原因分析；控制方法；防治措施在工业生产过程中，不锈钢薄板焊接是一项常用工艺，比如在制作不锈钢罐、不锈钢槽等产品时，需要将不锈钢薄板进行焊接，在焊接过程中，如果没有采用相应的控制措施，不锈钢薄板很容易出现变形问题，引起鼓包等现象，不仅影响美观性，还会对质量产生影响，所以需要明确不锈钢薄板焊接变形容易产生的原因，并采用相应的措施对其进行控制，最为重要的是需要做好预防，确保不锈钢薄板焊接质量达到要求，从而能够提升产品质量，需要全面落实焊接工艺控制工作。

1不锈钢薄板焊接产生变形的主要因素分析不锈钢薄板焊接是一种常见的加工方式，然而在实际操作过程中会出现变形的问题，不仅会影响加工精度，还会降低焊接质量，变形问题所产生的主要因素包括如下几项：（1）焊接过程中的热影响。

在焊接过程中，焊接部位的温度会不断升高，导致材料产生热膨胀，在冷却后材料就会收缩，从而导致焊接变形。

因此，控制焊接过程中的温度和焊接时间是降低变形的重要手段。

（2）焊接布局和工艺参数。

例如，如果焊接接头的长度过长，会导致焊接变形增加；如果焊接速度过快，则会导致焊接变形增大，所以在不锈钢薄板焊接中，合理的布局和工艺参数是减少变形的关键[1]。

（3）材料选择。

不锈钢材料的热膨胀系数较大，且导热系数较低，容易产生变形，所以在选择材料时需要尽量选用热膨胀系数较小的材料，并且控制热输入，避免产生过多的热量。

工作研究不锈钢焊接操作方法及变形控制要点王心龙 李 彬（中车集团大连机车车辆有限公司城铁分厂，辽宁 大连 116022）摘 要：随着我国经济发展速度不断增加，我国的工业规模不断扩大和工业技术水平不断提高，对工业产品的要求也越来越高。

不锈钢作为一种耐腐蚀的金属材料，其工业产品的优良性能越来越受到欢迎。

焊接作为一种高效低成本的技术也被广泛用于不锈钢产品的加工过程中。

为保证不锈钢焊接产品的合格率，需要对不锈钢焊接产品的焊接变形问题进行控制，焊接变形控制是否有效直接决定了焊接结构的稳定性以及焊接成品的质量。

关键词：不锈钢焊接；操作方法；变形控制引言不锈钢材料因其具有良好的抗腐蚀性而广泛应用于海上平台的管汇建设。

但由于其自身具有热膨胀系数高、导热系数小的特点，在焊接过程中常常产生因热影响急剧变化导致的焊接变形。

在现场发现，不同尺寸类型不锈钢管线的焊接变形具有多种形式，不但严重影响了管线的安装精度，且由于变形导致的局部应力集中会进一步降低结构的承载能力，造成安全隐患。

而现有的焊接变形控制方法尚未形成完善的体系，对于不同类型的管线焊接变形形式适用性较差，往往过多依赖施焊人员的操作经验，给现场焊接质量控制带来困难。

1不锈钢焊接操作方法焊接是一种用高温和高压的方式实现金属接合，并将热塑材料将介质之间结合的工艺，其原理就是通过加压或者加热，并辅以填充材料让工件之间紧密结合。

其技术原理较为简单，但是实际的操作中，因为不同的焊接介质和焊接要求，其还是有比较大的区分。

在此列举了几种比较常见日常使用也比较方便的焊接工艺，主要的焊接类型及优缺点比较。

不锈钢焊接基本方式有两种，第一种是传统的焊条电弧焊接，第二种是气体保护焊接。

焊接工艺按照焊接途径区分，可以分为熔焊、钎焊和压焊，在技术的进步下，也有电子束、超声波焊接等方式，对环境的要求也越来越低，多环境均可操作。

同时，基于焊接可能给操作人员带来身体上的损伤，因此在实际的操作过程中需要佩戴防护措施。

不锈钢薄板焊接方法与技巧随着工业的发展，不锈钢薄板在生产和加工中被广泛应用。

不锈钢薄板具有耐腐蚀、耐高温、强度高、表面光洁等优点，被广泛应用于食品加工、化工、医疗器械、航空航天等领域。

不锈钢薄板的焊接是不可避免的，但焊接过程中易产生变形、裂纹、气孔等问题，因此需要掌握一定的焊接方法和技巧。

一、不锈钢薄板焊接的常用方法1. TIG焊接法TIG焊接法是一种高质量的焊接方法。

该方法需要手工操作，适用于对焊缝质量要求较高的场合。

TIG焊接法的优点是焊接质量好、焊缝外观美观，缺点是速度慢、操作难度大。

2. MIG/MAG焊接法MIG/MAG焊接法是一种自动化程度较高的焊接方法。

该方法适用于对焊缝质量要求不太高的场合。

MIG/MAG焊接法的优点是速度快、效率高，缺点是焊缝质量不如TIG焊接法。

3. 电弧焊接法电弧焊接法是一种常见的焊接方法，该方法适用于对焊缝质量要求一般的场合。

电弧焊接法的优点是速度快、操作简单，缺点是焊缝质量不如TIG焊接法。

二、不锈钢薄板焊接的技巧1. 焊接前的准备工作在焊接前需要对不锈钢薄板进行清洁处理，以去除表面的油污、氧化物等杂质。

同时，在焊接前需要对焊接区域进行加热，以减少焊接时的变形。

2. 焊接中的控制在焊接过程中需要控制焊接电流、焊接速度、焊接温度等参数，以确保焊缝质量。

同时，在焊接过程中需要控制焊接区域的气氛，避免氧化等不良影响。

3. 焊接后的处理在焊接后需要对焊缝进行后处理，以确保焊缝的质量。

常用的后处理方法包括研磨、抛光、清洗等。

三、不锈钢薄板焊接的注意事项1. 选择适当的焊接方法在选择焊接方法时需要考虑到不锈钢薄板的材质、厚度、焊接要求等因素，选择适合的焊接方法。

2. 控制焊接参数在焊接过程中需要控制焊接参数，以确保焊缝质量。

如果焊接参数不合适，易产生变形、裂纹、气孔等问题。

3. 焊接区域的保护在焊接过程中需要保护焊接区域，避免氧化等不良影响。

常用的保护方法包括惰性气体保护、药芯焊丝保护等。

不锈钢薄板焊接变形影响因素与控制方法2中国建筑东北设计研究院有限公司，辽宁沈阳110000摘要：不锈钢薄板焊接已应用于许多领域。

例如，在核能和容器制造方面，使用了大量薄壁不锈钢材料，使容器寿命更长，环境更清洁。

但是在实践中仍然存在一些问题。

由于我国新的焊缝变形控制方法引进较晚，所以处理方法也有局限性。

例如，不锈钢薄板焊接时容易引起焊接变形，使产品不符合图纸要求和设备标准，缺陷的处理和修复会影响产品交付时间，增加制造成本。

本文分析了不锈钢薄板焊接变形的影响因素和控制措施，以供参考。

关键词：薄板焊接；控制变形；变形因素；工艺水平提升引言近年来，随着不锈钢薄板的广泛使用，不锈钢薄板的焊接变得尤为重要。

不锈钢焊接的复杂多样变形严重影响焊接质量和使用性能。

常见变形主要与横向收缩、纵向收缩、弯曲变形和左侧变形有关。

焊接不锈钢薄板时，必须考虑不锈钢薄板的材料、几何、尺寸和约束的影响，并且焊接工艺和焊接参数必须包括在影响因素中。

具体来说，抗屈曲板的强度和临界载荷主要对应于设计量，而导致板屈曲的滑动约束与焊接方法和参数密切相关。

总而言之，选择合理的设计和制造量可以大大减少或消除薄不锈钢焊缝的变形。

1焊接变形的影响因素1.1输入热源对于焊接变形的影响在焊接过程中，焊接区在高温局部热源的影响下快速加热并局部熔化。

加热区域会扩大熔接区域，而环境温度相对较低的区域会限制熔接区域并产生弹性热约束。

材料的弹性极限会随着温度的升高而大幅降低，从而产生超出弹性极限的热弹性应力，并形成热压缩。

冷却时，熔接区域中的材料收缩受周围区域的不均匀温度场影响，从而导致收缩变形不均匀。

熔接区域中存在剩馀的拉伸应力，相邻区域中存在剩馀的压缩应力。

1.2在切割时对于焊接件产生变形的影响不锈钢薄板焊接变形与不锈钢切削关系很大。

在实际生产中，切割不锈钢板有几种方法:电焊切割。

用不锈钢棒将焊机电流提高到120A左右，切断不锈钢。

电焊切割方法粗糙、不均匀、焊接质量差，很少使用。

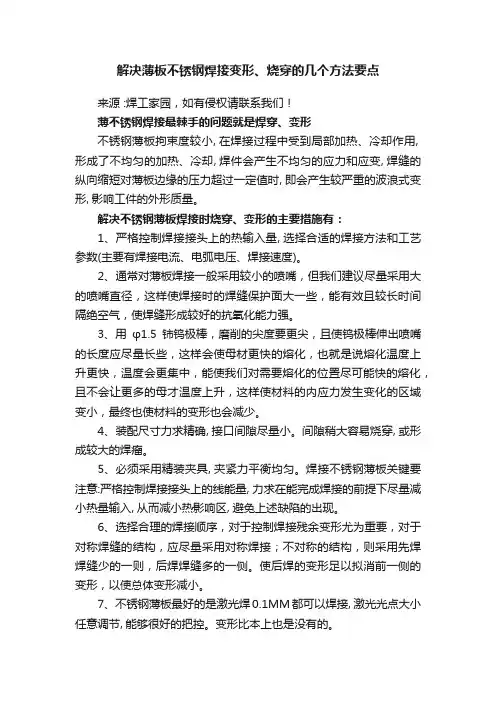

解决薄板不锈钢焊接变形、烧穿的几个方法要点来源 :焊工家园，如有侵权请联系我们！薄不锈钢焊接最棘手的问题就是焊穿、变形不锈钢薄板拘束度较小‚在焊接过程中受到局部加热、冷却作用‚形成了不均匀的加热、冷却‚焊件会产生不均匀的应力和应变‚焊缝的纵向缩短对薄板边缘的压力超过一定值时‚即会产生较严重的波浪式变形‚影响工件的外形质量。

解决不锈钢薄板焊接时烧穿、变形的主要措施有：1、严格控制焊接接头上的热输入量‚选择合适的焊接方法和工艺参数(主要有焊接电流、电弧电压、焊接速度)。

2、通常对薄板焊接一般采用较小的喷嘴，但我们建议尽量采用大的喷嘴直径，这样使焊接时的焊缝保护面大一些，能有效且较长时间隔绝空气，使焊缝形成较好的抗氧化能力强。

3、用φ1.5铈钨极棒，磨削的尖度要更尖，且使钨极棒伸出喷嘴的长度应尽量长些，这样会使母材更快的熔化，也就是说熔化温度上升更快，温度会更集中，能使我们对需要熔化的位置尽可能快的熔化，且不会让更多的母才温度上升，这样使材料的内应力发生变化的区域变小，最终也使材料的变形也会减少。

4、装配尺寸力求精确‚接口间隙尽量小。

间隙稍大容易烧穿‚或形成较大的焊瘤。

5、必须采用精装夹具‚夹紧力平衡均匀。

焊接不锈钢薄板关键要注意:严格控制焊接接头上的线能量‚力求在能完成焊接的前提下尽量减小热量输入‚从而减小热影响区‚避免上述缺陷的出现。

6、选择合理的焊接顺序，对于控制焊接残余变形尤为重要，对于对称焊缝的结构，应尽量采用对称焊接；不对称的结构，则采用先焊焊缝少的一则，后焊焊缝多的一侧。

使后焊的变形足以拟消前一侧的变形，以使总体变形减小。

7、不锈钢薄板最好的是激光焊0.1MM都可以焊接‚激光光点大小任意调节‚能够很好的把控。

变形比本上也是没有的。

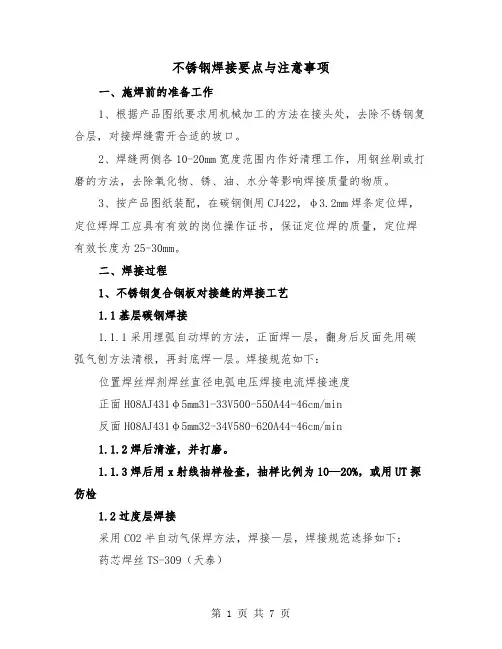

不锈钢焊接要点与注意事项一、施焊前的准备工作1、根据产品图纸要求用机械加工的方法在接头处，去除不锈钢复合层，对接焊缝需开合适的坡口。

2、焊缝两侧各10-20mm宽度范围内作好清理工作，用钢丝刷或打磨的方法，去除氧化物、锈、油、水分等影响焊接质量的物质。

3、按产品图纸装配，在碳钢侧用CJ422，φ3.2mm焊条定位焊，定位焊焊工应具有有效的岗位操作证书，保证定位焊的质量，定位焊有效长度为25-30mm。

二、焊接过程1、不锈钢复合钢板对接缝的焊接工艺1.1基层碳钢焊接1.1.1采用埋弧自动焊的方法，正面焊一层，翻身后反面先用碳弧气刨方法清根，再封底焊一层。

焊接规范如下：位置焊丝焊剂焊丝直径电弧电压焊接电流焊接速度正面H08AJ431φ5mm31-33V500-550A44-46cm/min反面H08AJ431φ5mm32-34V580-620A44-46cm/min1.1.2焊后清渣，并打磨。

1.1.3焊后用x射线抽样检查，抽样比例为10—20%，或用UT探伤检1.2过度层焊接采用CO2半自动气保焊方法，焊接一层，焊接规范选择如下：药芯焊丝TS-309（天泰）焊丝直径φ1.2（MM）电弧电压19-21V焊接电流130-150A1.3复层焊接采用CO2半自动气体保护焊的方法，焊接一层，焊接规范如下：药芯焊丝TS-316L（天泰）焊丝直径φ1.2（MM）层间温度150。

C1．1焊后清理焊渣，并打磨光顺焊缝后外观检查。

2、不锈钢复合钢板角接缝焊接工艺。

2.1基层碳钢焊接2.1.1按图纸要求的焊脚尺寸，采用CO2半自动气保焊方法，进行角接缝焊接。

焊接规范要求：药芯焊丝TWE—711（天泰）或SF—71（现代）焊丝直径φ1.2（MM）电弧电压19—21V焊接电流150—180（A）2．1．2焊后对焊缝进行清理，去飞溅，清渣，并对不锈钢侧的焊缝进行打磨。

2．2过渡层焊接2．2．1．采用CO2半自动气保焊方法，焊接一层，焊接规范及焊材选择如下：药芯焊丝TS316（天泰）焊丝直径φ1.2（MM）电弧电压20—22V焊接电流140—160（A）层间温度150。

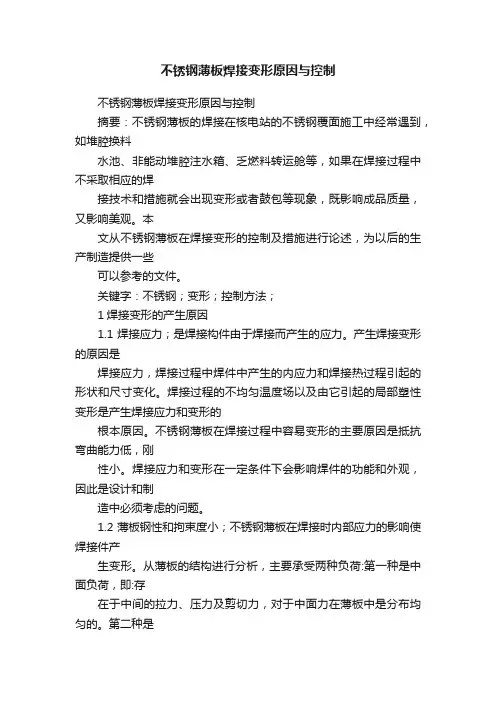

不锈钢薄板焊接变形原因与控制不锈钢薄板焊接变形原因与控制摘要：不锈钢薄板的焊接在核电站的不锈钢覆面施工中经常遇到，如堆腔换料水池、非能动堆腔注水箱、乏燃料转运舱等，如果在焊接过程中不采取相应的焊接技术和措施就会出现变形或者鼓包等现象，既影响成品质量，又影响美观。

本文从不锈钢薄板在焊接变形的控制及措施进行论述，为以后的生产制造提供一些可以参考的文件。

关键字：不锈钢；变形；控制方法；1焊接变形的产生原因1.1焊接应力；是焊接构件由于焊接而产生的应力。

产生焊接变形的原因是焊接应力，焊接过程中焊件中产生的内应力和焊接热过程引起的形状和尺寸变化。

焊接过程的不均匀温度场以及由它引起的局部塑性变形是产生焊接应力和变形的根本原因。

不锈钢薄板在焊接过程中容易变形的主要原因是抵抗弯曲能力低，刚性小。

焊接应力和变形在一定条件下会影响焊件的功能和外观，因此是设计和制造中必须考虑的问题。

1.2薄板钢性和拘束度小；不锈钢薄板在焊接时内部应力的影响使焊接件产生变形。

从薄板的结构进行分析，主要承受两种负荷:第一种是中面负荷，即:存在于中间的拉力、压力及剪切力，对于中面力在薄板中是分布均匀的。

第二种是垂直于中面的力，称之为横向力，横向力是造成薄板弯曲的主要原因。

1.3热切割影响；热切割加工原理中，对于材料的热变形影响是不可避免的，在工业生产应用中，并不是完全杜绝这类变形影响，在数控切割机实际切割过程中，由于对钢板的不均匀的加热和冷却，材料内部应力的作用将使被切割的工件发生不同程度的弯曲或移位----即切割热变形，具体表现是形状扭曲和切割尺寸偏差。

由于材料内部应力不可能平衡和完全消除。

1.4焊接方法对变形的影响；焊接方法是造成不锈钢薄板焊接变形的主要因素，直接影响不锈钢薄板焊接质量。

1.4.1 焊条电弧焊。

是不锈钢薄板目前应用最广泛的焊接方式，操作比较简单，适应性强。

焊接时将电焊条与焊接件接触引燃电弧，然后提起焊条与焊接件保持一定的距离进行焊接。

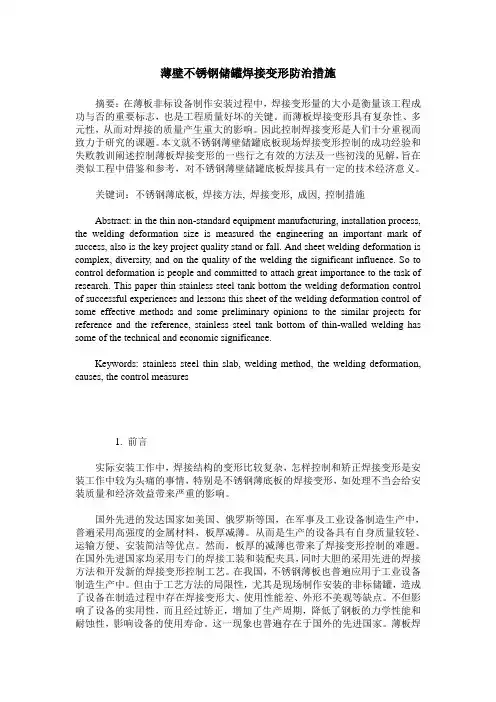

薄壁不锈钢储罐焊接变形防治措施摘要：在薄板非标设备制作安装过程中，焊接变形量的大小是衡量该工程成功与否的重要标志，也是工程质量好坏的关键。

而薄板焊接变形具有复杂性、多元性，从而对焊接的质量产生重大的影响。

因此控制焊接变形是人们十分重视而致力于研究的课题。

本文就不锈钢薄壁储罐底板现场焊接变形控制的成功经验和失败教训阐述控制薄板焊接变形的一些行之有效的方法及一些初浅的见解，旨在类似工程中借鉴和参考，对不锈钢薄壁储罐底板焊接具有一定的技术经济意义。

关键词：不锈钢薄底板, 焊接方法, 焊接变形, 成因, 控制措施Abstract: in the thin non-standard equipment manufacturing, installation process, the welding deformation size is measured the engineering an important mark of success, also is the key project quality stand or fall. And sheet welding deformation is complex, diversity, and on the quality of the welding the significant influence. So to control deformation is people and committed to attach great importance to the task of research. This paper thin stainless steel tank bottom the welding deformation control of successful experiences and lessons this sheet of the welding deformation control of some effective methods and some preliminary opinions to the similar projects for reference and the reference, stainless steel tank bottom of thin-walled welding has some of the technical and economic significance.Keywords: stainless steel thin slab, welding method, the welding deformation, causes, the control measures1. 前言实际安装工作中，焊接结构的变形比较复杂，怎样控制和矫正焊接变形是安装工作中较为头痛的事情，特别是不锈钢薄底板的焊接变形，如处理不当会给安装质量和经济效益带来严重的影响。
