intel万兆网卡X520(82599ES芯片)安装步骤

Intel X520-DA1X520-SR1 万兆单光⼝⽹卡PCI-E X8Intel X520-DA1/X520-SR1万兆以太⽹PCI Express服务器适配卡设计⽤于服务器和⾼端设备。

该适配卡可轻松将任何PCI Express X8集成到万兆⽹络中。

并且对性能进⾏了优化，使系统I/O不再是⾼端⽹络应⽤的瓶颈。

该适配卡基于Intel82599ES以太⽹控制器，带有⼀个完全集成的万兆以太⽹媒体存取控制（MAC）和SFP+端⼝。

除了管理以太⽹MAC和PHY层的功能，控制器通过其交易，链接，物理/逻辑层管理PCI-E的数据包流量。

通过硬件加速，该控制器可为主机分担任务，例如TCP/UDP/IP 校验、计算任务和TCP分段等。

RS-SUNNET该适配卡是部署多个⽹络以及在⾼性能服务器上部署关键⽹络应⽤环境的理想解决⽅案。

该适配卡提供针对多核处理器进⾏优化的智能队列技术等硬件增强特性，⽚内⽀持负载均衡，可实现更⾼⽔平的万兆位以太⽹可扩充性能。

提供包括⽹络层⾯的英特尔虚拟化技术（VT-c），可显著提⾼虚拟服务器环境中的整体系统性能。

英特尔VT-c包括多项硬件优化特性，可⼤幅减少I/O瓶颈，提升吞吐率并减少延迟。

英特尔VT-c的组件虚拟机设备队列（VMDq）通过将数据分拣负载从虚拟机监视器（VMM）卸载到⽹络控制器，可显著提升性能并降低CPU占⽤率。

最新增强特性包括卸载服务器内的虚拟机间交换。

虚拟机直连（VMDc）配到虚拟机，可提供近乎完美的性能。

该适配卡提供包括针对I/O虚拟化的多项硬件优化特性，并⽀持统⼀⽹络，允许局域⽹（LAN）、存储域⽹（SAN）和IPC流量共享同⼀个以太⽹⽹络，可为不断演进的虚拟化数据中⼼中⾼带宽应⽤提供更⾼性能⽔平的⽀持。

该适配卡提供以太⽹存储（Storage over Ethernet）优化。

以太⽹光纤通道（FCoE）卸载可显著提⾼FCoE解决⽅案的吞吐率，并降低与数据路径中FCoE协议处理相关的 CPU占⽤率。

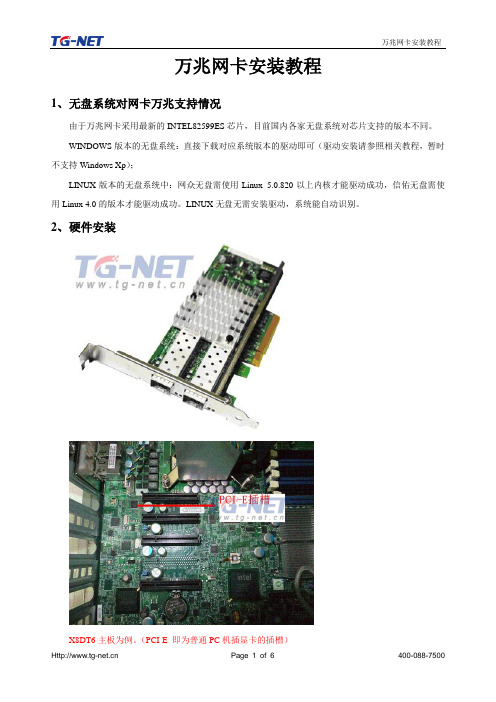

万兆网卡安装教程1、无盘系统对网卡万兆支持情况由于万兆网卡采用最新的INTEL82599ES芯片，目前国内各家无盘系统对芯片支持的版本不同。

WINDOWS版本的无盘系统：直接下载对应系统版本的驱动即可（驱动安装请参照相关教程，暂时不支持Windows Xp）；LINUX版本的无盘系统中：网众无盘需使用Linux 5.0.820以上内核才能驱动成功，信佑无盘需使用Linux 4.0的版本才能驱动成功。

LINUX无盘无需安装驱动，系统能自动识别。

2、硬件安装X8DT6主板为例。

（PCI-E 即为普通PC机插显卡的插槽）3、驱动安装3.1根据无盘系统选择相应的驱动程序3.1.1进入INTEL官网下载页面：/default.aspx?lang=zho&iid=gg_support-cn+home_download3.1.2选择INTEL 82599以太网控制器，如下图：产品系列：选择以太网组件产品线：选择以太网控制器产品名称：选择82599万兆以太网控制器3.1.3选择对应无盘系统的驱动程序，如下图：3.1.4下面以2003系统为例，选择好我们要的系统版本后下面会出现符合要的驱动，点击下载。

根据我们系统是32位还是64位的下载我们需要的驱动。

点击下载后，出现页面会询问我们是否接受协议才能下载，点击接受后会弹出下载界面直接点保存就可以了，如果没弹出下载界面，请点重新启动重试。

3.2接下来我们找到存放下载文件的目录运行驱动安装文件来进行安装：点击接受协议并点击下一步。

这里只需安默认选择，无需更改，然后点击下一步。

点击安装。

即开始自动安装驱动了驱动安装完成后就能在设置管理器里面的网络适配器里面看到：Intel（R）Ethernet Server Adapter X520-DA2 的硬件设备这样网卡驱动就安装完成。

图解Intel电脑组装全过程攒机装电脑，对于DIY“老鸟”来说并不是什么难事，甚至“老鸟”们都不把装机看成是一门技术。

但对于大部分刚入门的“菜鸟”而言，自已亲自动手装台电脑并不容易。

很多在暑期攒机的朋友都想自己动手来组装一台电脑，来体验一下DIY的乐趣。

其实自已动手装电脑并不是什么难事，只要你具备一点硬件常识，胆大心细，相信很快就能学会攒电脑的步骤与方法。

这里，小编借Intel平台为例，利用大量的图片展示，为大家详细介绍一下DIY攒机的方法与要领。

DIY攒机第一步：安装CPU处理器当前市场中，英特尔处理器主要有32位与64位的赛扬与奔腾两种（酷睿目前已经上市，酷睿处理器是英特尔采用0.65制作工艺的全新处理器，采用了最新的架构，同样采用LGA 775接口，在今后一段时间内，英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口，因此安装方法与英特尔64位奔腾赛扬完全相同）。

32位的处理器采用了478针脚结构，而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显，因此小编推荐新装机用户选择64位的LGA775平台，32位的478针脚已不再是主流，不值得购买。

上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与478针管式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。

这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。

在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。

压杆脱离卡扣后，我们便可以顺利的将压杆拉起。

接下来，我们将固定处理器的盖子与压杆反方向提起。

LGA 775插座展现在我们的眼前。

在安装处理器时，需要特别注意。

大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。

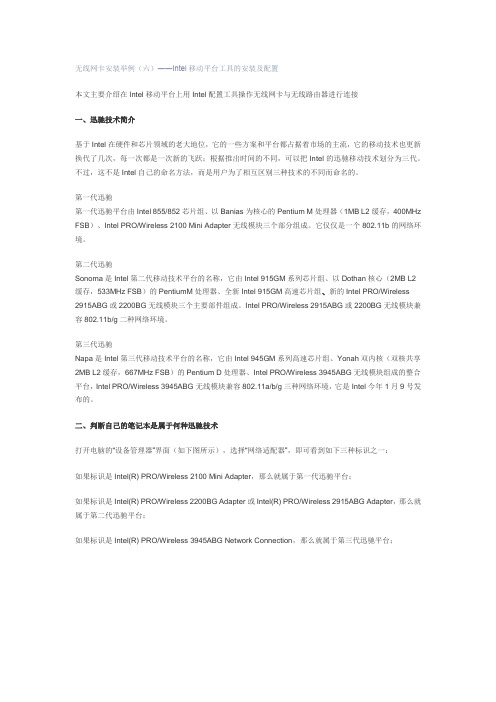

无线网卡安装举例（六）――Intel移动平台工具的安装及配置本文主要介绍在Intel移动平台上用Intel配置工具操作无线网卡与无线路由器进行连接一、迅驰技术简介基于Intel在硬件和芯片领域的老大地位，它的一些方案和平台都占据着市场的主流，它的移动技术也更新换代了几次，每一次都是一次新的飞跃；根据推出时间的不同，可以把Intel的迅驰移动技术划分为三代。

不过，这不是Intel自己的命名方法，而是用户为了相互区别三种技术的不同而命名的。

第一代迅驰第一代迅驰平台由Intel 855/852芯片组、以Banias为核心的Pentium M处理器（1MB L2缓存，400MHz FSB）、Intel PRO/Wireless 2100 Mini Adapter无线模块三个部分组成。

它仅仅是一个802.11b的网络环境。

第二代迅驰Sonoma是Intel第二代移动技术平台的名称，它由Intel 915GM系列芯片组、以Dothan核心（2MB L2缓存，533MHz FSB）的PentiumM处理器、全新Intel 915GM高速芯片组、新的Intel PRO/Wireless 2915ABG或2200BG无线模块三个主要部件组成。

Intel PRO/Wireless 2915ABG或2200BG无线模块兼容802.11b/g二种网络环境。

第三代迅驰Napa是Intel第三代移动技术平台的名称，它由Intel 945GM系列高速芯片组、Yonah双内核（双核共享2MB L2缓存，667MHz FSB）的Pentium D处理器、Intel PRO/Wireless 3945ABG无线模块组成的整合平台，Intel PRO/Wireless 3945ABG无线模块兼容802.11a/b/g三种网络环境，它是Intel今年1月9号发布的。

二、判断自己的笔记本是属于何种迅驰技术打开电脑的“设备管理器”界面（如下图所示），选择“网络适配器”，即可看到如下三种标识之一：如果标识是Intel(R) PRO/Wireless 2100 Mini Adapter，那么就属于第一代迅驰平台；如果标识是Intel(R) PRO/Wireless 2200BG Adapter或Intel(R) PRO/Wireless 2915ABG Adapter，那么就属于第二代迅驰平台；如果标识是Intel(R) PRO/Wireless 3945ABG Network Connection，那么就属于第三代迅驰平台；如何打开电脑“设备管理器”，下面以Windows2000操作系统为例：鼠标正对桌面上“我的电脑”图标单击右键选择“管理”，在弹出的新窗口左列选择“设备管理器”，则右面可以看到网络适配器。

intel X520万兆网卡介绍Intel X520万兆网卡采用的是Intel82599芯片，具体有以下两种型号：Intel X520服务器适配器双端口和单端口10千兆位SFP+以太网服务器适配器在虚拟和虚拟环境中提供极致的灵活性和可扩展性统一存储环境，具有SFP+连接的以太网Intel X520万兆网卡是当今要求苛刻的数据中心环境中最灵活，可扩展的以太网适配器。

数据中心网络正在被推向极限，具有多核处理器和高性能计算（HPC），数据库集群和视频点播等要求苛刻的应用的服务器的不断升级部署正在推动对10千兆位连接的需求。

客户需要灵活且可扩展的I/O解决方案，以满足在虚拟化和统一存储环境中运行任务关键型应用程序的严格要求。

采用英特尔第三代10GbE网络控制器，Intel82599万兆网卡，虚拟化的最佳选择虚拟化的爆炸性增长导致对网络性能的不断增长的需求。

随着每台多核服务器上运行的虚拟机（VM）越来越多，每个虚拟机竞争可用的I/O带宽，网络流量都会大幅增加。

Intel X520网卡解决了虚拟化环境中的网络瓶颈问题。

Intel82599EN万兆单口光纤网卡FM-JL82599EN-F1飞迈瑞克FM-JL82599EN-F1是一款服务器专用万兆网卡，它具有1个10G的LC光纤接口，可支持10Gbps的传输带宽，同时支持PCI-E X8标准插槽，保证了网卡高效、稳定的工作。

另外网卡还支持VLAN、QOS策略、流量控制等功能，适合中大型局域网的应用。

Intel82599ES万兆双口光纤网卡FM-JL82599ES-F2飞迈瑞克FM-JL82599ES-F2是一款服务器专用万兆网卡，它具有2个10G的LC光纤接口，可支持20Gbps的传输带宽，同时支持PCI-E X8标准插槽，保证了网卡高效、稳定的工作。

另外网卡还支持VLAN、QOS策略、流量控制等功能，适合中大型局域网的应用。

Intel 网卡驱动安装及双网卡绑定操作手册1.双击intel网卡驱动程序安装包：
2.单击“下一步”
3.选择接受许可证协议条款，单击下一步
4.单击下一步
5.单击安装
6.右键单击“网上邻居”，单击“属性”
7．在弹出的窗口中选择网卡型号为Intel（R）PRO/100 S Server Adapter的本地连接（有两个该型号的网卡，任选一个即可），右键单击属性
8.弹出如下窗口，单击“配置”
9．弹出如下窗口，单击“分组”
10．弹出如下窗口
11.选择“与其他适配器分组”
12.单击“新组”
13.单击“下一步”，勾选两个型号为Intel（R）PRO/100 S Server Adapter的网卡，单击
“下一步”
14.选择“交换器容错”，单击“下一步”
15.选择“完成”
16.弹出如下图窗口，选择“确定”
17.此时在网络连接页面会多出一个“本地连接”，如本例中的“本地连接4”
18.右键选择“本地连接4”（实际操作中，请选择数字最大的一个本地连接），单击“属
性”
19.选择“Internet协议（TCP/IP）”，单击“属性”
20.选择“使用下面的IP地址”，按照实际需要填入IP地址及子网掩码即可。

电脑硬件安装过程全图解：）家用电脑的硬件安装（图解）1．装机准备：工具、备齐全部配件准备好装机所用的配件：机箱、电源、主板、CPU、内存、显卡、硬盘、软驱、光驱、声卡、网卡、键盘、鼠标、显示器、各种数据线，电源线、各种螺丝等。

工具主机箱电源主板显卡及内存CPU 网卡声卡软驱硬盘光驱各种数据线２.安装主板部件：CPU（1G、1.7G、2.0G….）、散热片和风扇安装好后的CPU 将散热风扇安装在散热片的顶部最后一步，将CPU风扇的电源线接到主板上3针的CPU风扇电源接头上即可。

如下图所示。

3. 安装内存（128M、256M、512M……）现在常用的内存有168线的SDRAM内存和184线的DDR SDRAM内存两种，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只有一个缺口。

下面给出了两种内存条的图例。

SDRAM DDR SDRAM图中圆圈表示缺口下面就以184线的DDR SDRAM内存安装为例讲解。

第一步，安装内存前先要将内存插槽两端的白色卡子向两边扳动，将其打开，这样才能将内存插入。

然后再插入内存条，内存条的1个凹槽必须直线对准内存插槽上的1个凸点（隔断）。

第二步，再向下按入内存，在按的时候需要稍稍用力，如下图所示。

第三步，以使紧压内存的两个白色的固定杆确保内存条被固定住，即完成内存的安装。

4. 安装电源（AT、ATX电源如下面如示）一般情况下，我们在购买机箱的时侯可以买已装好了电源的机箱。

不过，有时机箱自带的电源品质太差，或者不能满足特定要求，则需要更换电源。

安装电源很简单，先将电源放进机箱上的电源位，并将电源上的螺丝固定孔与机箱上的固定孔对正。

然后再先拧上一颗螺钉（固定住电源），最后将3颗螺钉孔对正位置，再拧上剩下的螺钉即可。

小知识：ATX电源提供多组插头，其中主要是20芯的主板插头、4芯的驱动器插头和4芯的小驱动器专用插头。

20芯的主板插头只有一个且具有方向性，可以有效地防止误插，插头上还带有固定装置可以钩住主板上的插座，不至于让接头松动导致主板在工作状态下突然断电。

E10G42BTDA又名X520-DA2万兆双口光纤网卡，采用Intel 82599芯片组。

是Intel 万兆网卡中用的较多的一款网卡。

作为英特尔82599系列一款不带模块的型号E10G42BTDA具备高稳定性和灵活性，可灵活搭配英特尔模块或者线缆使用。

灵活搭配用法：1.设备距离在7米范围之内，用户升级万兆网络可通过线缆搭配使用2. 搭配2个英特尔万兆多模模块3. 搭配2个英特尔万兆单模模块4.搭配1个英特尔万兆单模模块和1个万兆多模模块性能解析：E10G42BTDA万兆网卡针对I/O虚拟化需求将硬件最佳化，并支持整合型网络(unified networking)，让局域网络、储存局域网络(SAN)和进程间通讯(IPC)资料流量分享相同的以太网络。

该控制器整合了支持SFP+标准适配卡的实体(PHY)、主机板内建LAN和刀锋服务器夹层卡设计此外E10G42BTDA万兆网卡容许各种不同流量分享单一以太网络联机，可减少资料中心的成本和复杂度。

该组件最佳化了以太网络储存系统，可卸除以太网络光纤信道负载，以提升以太网络光纤信道(FCoE)解决方案的输出处理能力，并减少处理器处理FCoE通讯协议时的额外负担。

英特尔E10G42BTDA（x520-da2）万兆双口网卡可轻松将任何PCI Express X8集成到万兆网络中。

同时它具备非常大的灵活性，提供针对多核处理器进行优化的智能队列技术等硬件增强特性，支持负载均衡。

价格参考：此款万兆双口光纤网卡属于82599高端网卡，此款网卡本身是不带模块的，模块是用户单独购买的，E10G42BTDA网卡的价格区间在1900到2500左右，具体的看客户选择的渠道以及数量。

用户可以对比参考E10G42BTDA网卡的价格再做决定。

服务器网卡的安装方法有1. 确定服务器网卡的型号和规格在安装服务器网卡之前，我们首先需要了解服务器的硬件配置，特别是网卡的型号和规格。

可以通过查看服务器的规格表或者使用命令行工具（如`lspci`）来确认网卡的具体信息。

2. 检查服务器的空槽位或适配器在安装服务器网卡之前，需要确保服务器具有足够的空槽位或者相应的适配器，以插入新的网卡。

通常，服务器主板上会有多个PCI或PCIe插槽，我们需要找到合适的位置来安装网卡。

3. 关闭服务器并断开电源在开始安装之前，务必关闭服务器，并从电源中断开。

这是为了避免电击伤害和其他潜在危险。

4. 打开服务器机箱打开服务器机箱需要使用合适的工具，比如螺丝刀。

通常，服务器的机箱上会有螺丝固定，我们需要将其拧松，然后轻轻打开机箱盖。

5. 插入网卡根据之前确认的网卡信息，找到合适的插槽位置，将网卡轻轻地插入插槽中。

确保插卡的方向正确，不要用强力插入以避免损坏硬件。

6. 固定网卡一旦插入网卡，我们需要使用螺丝将其固定在机箱上。

通常，网卡会有螺丝孔，我们需要将其和机箱上的固定孔对齐，并使用适当的螺丝将其固定。

7. 关闭服务器机箱一旦网卡安装完毕并固定，我们将服务器机箱盖放回原位，并将其用螺丝固定。

确保机箱盖安全地关闭，以免发生意外。

8. 开启服务器并安装驱动程序现在，我们可以重新接通服务器电源并启动服务器。

一旦服务器启动，我们需要安装正确的网卡驱动程序，以确保网卡正常运行。

可以从网卡厂商的官方网站上下载最新的驱动程序。

在安装驱动程序之前，可能需要将驱动程序解压缩，并按照驱动程序提供的安装指南进行安装。

9. 测试网卡功能安装完驱动程序后，我们需要测试网卡的功能以确保其正常工作。

可以使用命令行工具（如`ifconfig`或`ip`）来查看网卡的配置信息，并尝试使用网络服务（如Ping）来测试网络连接。

10. 配置网络参数最后一步是根据需要配置网卡的网络参数。

这可能包括设置IP地址、子网掩码、网关和DNS服务器等。
