OSPF-BGP路由协议培训

Osfp 路由协议1、OSPF协议概述OSPF（Open Short Path First）开放最短路径优先协议，是一种基于链路状态的内部网协议（Interior Gateway Protocol），主要用于规模较大的网络中。

2、OSPF的特点●适应范围广：支持各种规模的网络，最多可支持数百台路由器。

●快速收敛：在网络拓扑结构发生变化后立即发送更新报文，使这一变化在自治系统中被处理。

●无环路由：根据收集到的链路状态用最短路径树算法计算路由。

●区域划分：允许自治系统内的网络被划分成区域来管理，区域间传送的路由信息被汇聚，从而减少了占用的网络资源。

●路由分级：使用4类不同的路由，按照优先顺序分别是区域间路由、区域路由、第一类路由、第二类路由。

3、OSPF的基本概念●自治系统（Autonomous System，AS）：为一组路由器使用相同路由协议交换路由信息的路由器。

●路由器ID号：运行OSPF协议的路由器，每一个OSPF进程必须存在自己的Router-ID。

●OSPF邻居：OSPF路由器启动后，便会通过OSPF接口向外发送Hello报文，收到Hello报文的OSPF路由器会检查报文中所定义的参数，使双方成为邻居。

●OSPF连接：只有当OSPF路由器双方成功交换DD报文，交换LSA并达到LSDB的同步后，才能形成邻接关系。

4、OSPF路由的计算过程每台路由器根据自己周围的网络拓扑结构生成链路状态通告（State Advertisement，LSA），并通过更新报文将LSA发送给网络中的其他OSPF路由器。

每台OSPF路由器都会收到其他路由器通告的LSA，所有的LSA放在一起便组成了链路状态数据库（Link State Database，LSD）。

LSA是对路由器周围网络拓扑结构的描述，LSDB 则是对整个自治系统的网络拓扑结构的描述。

OSPF路由器将LSDB转换成一张带权的有向图，这张图便是对整个网络拓扑结构的真实反映。

网络协议知识：OSPF协议和BGP协议的应用场景和优缺点OSPF协议和BGP协议是在网络中非常常用的两种路由协议，它们都有不同的应用场景、优缺点。

一、OSPF协议OSPF（Open Shortest Path First）是一种链路状态路由（Link State Routing Protocol，LSRP）协议，用于内部门户网（Interior Gateway Protocol，IGP）环境。

它主要应用于大型企业和网络运营商的网络中。

优点：1.快速收敛：OSPF协议会在发现网络拓扑的任何变化后尽快更新路由表。

2.路由与拓扑隔离：OSPF协议将路由表和拓扑表分别存储，从而避免在拓扑改变后产生的路由收敛问题。

3.多路径选择：由于OSPF协议采用的是最短路径优先（Shortest Path First，SPF）算法，因此可以找到距离目标网络最短的多条路径。

4.可扩展性：OSPF协议可以支持多层次的路由器结构和分层次自治系统。

缺点：1.资源消耗：OSPF协议需要在网络拓扑发生变化后立即收敛，因此需要消耗大量的网络带宽和路由器资源。

2.复杂性：OSPF协议需要进行复杂的网络计算，使用起来相对较为复杂，需要较高的技术水平。

3.安全性：由于OSPF协议并没有强制的身份验证机制，因此可能会受到网络攻击。

应用场景：由于OSPF协议具有快速收敛和多路径选择等优点，适用于大型企业网络和网络运营商的IP路由协议。

二、BGP协议BGP（Border Gateway Protocol）是一种外部网关协议，用于联网互连网络（Inter-Autonomous System，IAS）环境。

它主要应用于跨自治系统的网络中。

优点：1.可靠性：BGP协议采用足够的路由控制机制可以在广域网环境下保证路由的可靠性。

2.带宽和性能控制：通过BGP协议的带宽和性能控制可以控制数据包的传输、选择最优的路由路径，使网络维护非常容易。

3.路由策略控制：使用BGP协议可以实现多种类型的路由策略控制，包括负载平衡、备份路径等等。

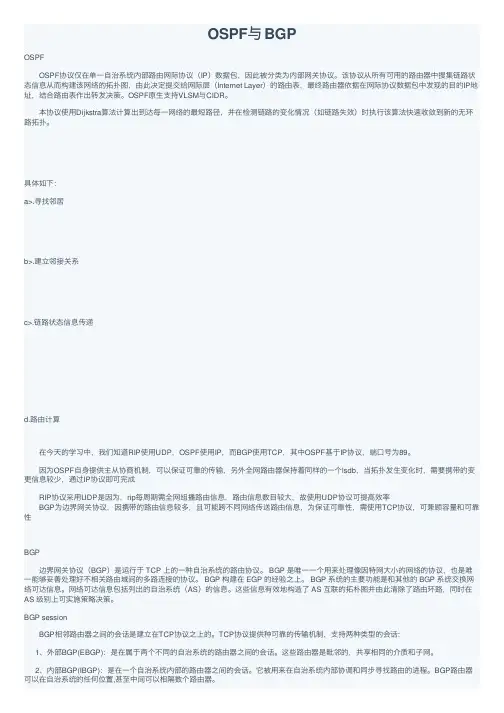

OSPF与BGPOSPFOSPF协议仅在单⼀⾃治系统内部路由⽹际协议（IP）数据包，因此被分类为内部⽹关协议。

该协议从所有可⽤的路由器中搜集链路状态信息从⽽构建该⽹络的拓扑图，由此决定提交给⽹际层（Internet Layer）的路由表，最终路由器依据在⽹际协议数据包中发现的⽬的IP地址，结合路由表作出转发决策。

OSPF原⽣⽀持VLSM与CIDR。

本协议使⽤Dijkstra算法计算出到达每⼀⽹络的最短路径，并在检测链路的变化情况（如链路失效）时执⾏该算法快速收敛到新的⽆环路拓扑。

具体如下：a>.寻找邻居b>.建⽴邻接关系c>.链路状态信息传递d.路由计算在今天的学习中，我们知道RIP使⽤UDP，OSPF使⽤IP，⽽BGP使⽤TCP，其中OSPF基于IP协议，端⼝号为89。

因为OSPF⾃⾝提供主从协商机制，可以保证可靠的传输，另外全⽹路由器保持着同样的⼀个lsdb，当拓扑发⽣变化时，需要携带的变更信息较少，通过IP协议即可完成RIP协议采⽤UDP是因为，rip每周期需全⽹组播路由信息，路由信息数⽬较⼤，故使⽤UDP协议可提⾼效率BGP为边界⽹关协议，因携带的路由信息较多，且可能跨不同⽹络传送路由信息，为保证可靠性，需使⽤TCP协议，可兼顾容量和可靠性BGP边界⽹关协议（BGP）是运⾏于 TCP 上的⼀种⾃治系统的路由协议。

BGP 是唯⼀⼀个⽤来处理像因特⽹⼤⼩的⽹络的协议，也是唯⼀能够妥善处理好不相关路由域间的多路连接的协议。

BGP 构建在 EGP 的经验之上。

BGP 系统的主要功能是和其他的 BGP 系统交换⽹络可达信息。

⽹络可达信息包括列出的⾃治系统（AS）的信息。

这些信息有效地构造了 AS 互联的拓朴图并由此清除了路由环路，同时在AS 级别上可实施策略决策。

BGP sessionBGP相邻路由器之间的会话是建⽴在TCP协议之上的。

TCP协议提供种可靠的传输机制，⽀持两种类型的会话:1、外部BGP(EBGP)：是在属于两个不同的⾃治系统的路由器之间的会话。

网络协议知识：OSPF协议和BGP协议的联系与区别OSPF协议和BGP协议都是常见的网络协议，用于在网络中进行路由选择和通信。

虽然两种协议均用于路由控制，但两者的适用范围和功能有所不同。

本文将从联系和区别两个方面探讨OSPF协议和BGP协议。

一、OSPF协议与BGP协议的联系OSPF协议（Open Shortest Path First Protocol）是一种内部网关协议（IGP），主要用于局域网内网络中的路由控制和消息传递。

该协议在同一个自治系统（AS）内部的各个路由器之间交换信息并配置路由表，以使得数据包能够在网络中传输。

BGP协议（Border Gateway Protocol）是一种外部网关协议（EGP），主要用于不同自治系统之间的路由控制和通信。

BGP协议用于对互联网上的路由器进行配置，并决定在不同AS之间的流量如何流转。

两者之间最显著的联系是它们都是路由协议，并且都能够在网络中实现动态路由选择。

OSPF协议和BGP协议都具有自己的算法和规则，通过交换信息进行路由选择和配置，以保证网络的通信效率和可靠性。

其次，两者都是基于链路状态的协议。

OSPF协议主要应用于局域网内路由器之间的通信，用于计算最短路径和维护网络拓扑结构。

BGP协议主要应用于互联网上，在不同自治系统之间进行路由选择和控制，用于决定数据流量的最佳路径和流转方式。

此外，两者都具备路由的自动发现和自动配置功能。

OSPF协议通过交换路由信息，自动配置路由器之间的路由表，可以实现全网的自适应和自学习。

BGP协议中的路由器也可以自动发现网络中的路由器，并自动配置路由表，以实现完整可用路由表。

二、OSPF协议与BGP协议的区别尽管OSPF协议和BGP协议具有一些相似的属性，但是两者之间也存在显著的区别，如下所示：1.适用范围不同OSPF协议主要应用于局域网内路由器之间的通信，用于维护拓扑结构和选择最短路径，使数据包能够快速地传达。

BGP协议主要用于不同自治系统之间的路由控制和通信，用于在互联网上设定最佳路径以保证数据的按时到达。

RIPOSPFBGP三大协议运行原理以及环路解决方案毕业论文标题：OSP(B)F和BGP：运行原理及环路解决方案摘要：本篇论文旨在探讨开放最短路径优先协议（OSPF）、边界网关协议（BGP）以及环路解决方案的运行原理。

首先，我们将介绍OSPF和BGP协议的背景和基本概念。

随后，我们将分析这两个协议的运行原理和主要特点，并比较它们在不同网络环境中的应用。

最后，我们将探讨环路问题在OSPF和BGP中的发生原因，并提供解决方案。

1.引言OSPF和BGP是现代互联网最常用的路由协议，它们在数据包转发方面起到关键作用。

然而，由于网络拓扑结构复杂和链路容易出现问题，这两个协议可能会引发环路问题，阻碍数据的正常传输。

因此，研究分析OSPF和BGP的运行原理以及环路解决方案对于优化网络性能和确保数据安全非常重要。

2.OSPF运行原理OSPF采用链路状态路由算法，它通过多个OSPF路由器之间的链路状态数据库（LSDB）来计算最短路径。

每个路由器将自身的链路状态广播到所有OSPF邻居，接收到广播消息的路由器会更新自己的链路状态数据库。

然后，路由器使用迪杰斯特拉算法来计算最短路径，并将结果存储在路由表中。

OSPF将路径的最短路径树作为转发依据。

在网络拓扑发生改变时，OSPF路由器会重新计算最短路径。

3.BGP运行原理BGP是一种路径矢量路由协议，用于在不同自治系统（AS）之间的路由选择。

BGP路由器使用BGP邻居之间的自治系统路径（AS Path）信息来做出路由选择。

每个BGP路由器在BGP路由表中存储自治系统路径信息，并将此信息广播到其他BGP路由器。

每个路由器根据自治系统路径信息选择最佳路径，并将其存储在转发表中。

BGP具有高度可扩展性和决策灵活性，适用于大型复杂网络。

4.OSPF与BGP的比较（1）OSPF适用于小型网络，而BGP适用于大型网络或自治系统之间的路由选择。

（2）OSPF内部运行，更新速度快，而BGP需要广泛的自治系统路径信息，因此更新速度较慢。
