FANUC-机器人常用故障代码和故障排除方法

FANUC常见报警说明与解决⽅法提⽰以0i-F系统为例01APC闪烁报警机床长时间停机，开机后系统屏幕上可能会出现APC闪烁，当出现这个报警的时候，表⽰伺服放⼤器的电池电压低，正常电压⼀般为6V，该电池⽤于记住机床的伺服绝对位置。

建议检查各个伺服放⼤器的电池电压，更换后即可正常。

【解决⽅法】更换放⼤器电池【解决⽅法】放⼤器电池更换⽅法，请参考下⽅视频：02BAT闪烁报警机床长时间停机，开机后系统屏幕上可能会出现BAT闪烁，当出现这个报警的时候，表⽰CNC的系统电池电压低，正常电压⼀般为3.3V，该电池⽤于保存CNC中的SRAM数据（包含CNC参数，PMC参数，加⼯程序等）。

建议⽴即更换CNC系统上的电池，以免造成数据丢失。

【解决⽅法】更换CNC系统电池【解决⽅法】CNC系统电池更换⽅法，请参考下⽅视频：03SYS_ALM500报警机床长时间停机，开机后系统屏幕上可能会出现SYS_ALM500报警(0i-C系统为935报警)SYS_ALM500 SRAM DATA ERROR(SRAM MOUDLE)当出现这个报警的时候，表⽰由于CNC的系统电池电压低，导致CNC的SRAM数据（包含CNC参数，PMC参数，加⼯程序等）已经丢失。

【解决⽅法】【解决⽅法】更换CNC系统电池，并恢复出⼚参数。

04FAN报警机床长时间停机，开机后系统屏幕上可能会出现FAN报警，当出现这个报警的时候，表⽰CNC系统风扇转速低或者停转。

建议⽴即更换CNC系统风扇，以免因CNC过热导致更⼤故障。

【解决⽅法】更换CNC系统风扇【解决⽅法】请认准F+商城，点击直达系统风扇页⾯【购买链接】请认准CNC系统风扇更换⽅法，请参考下⽅视频：05放⼤器风扇报警由于FANUC产品中配备风扇的部件较多，每个部件的风扇报警号也各有不同，为了⽅便快速发现故障点，请参考放⼤器风扇报警号以及对应的位置关系表（以0i-F系统为例），确认故障风扇。

【解决⽅法】⾸先清洁风扇接⼝，重新插拔风扇后再测试。

常用故障代码和故障排除方法伺服　－　001操作面板紧急停止SRVO－　001 Operator panel E-stop［现象］按下了操作箱／操作面板的紧急停止按扭。

SYST-067面板HSSB断线报警同时发生，或者配电盘上的LED（绿色）熄灭时，主板（JRS11）－配电盘（JRS11）之间的通信有异常，可能是因为电缆不良、配电盘不良、或主板不良。

(注释)［对策1］解除操作箱／操作面板的紧急停止按扭。

［对策2］确认面板开关板（CRM51）和紧急停止按扭之间的电缆是否断线，如果断线，则更换电缆。

［对策3］如果在紧急停止解除状态下触点没有接好，则是紧急停止按扭的故障。

逐一更换开关单元或操作面板。

［对策4］更换配电盘。

［对策5］更换连接配电盘（JRS11）和主板（JRS11）的电缆。

在采取对策6之前，完成控制单元的所有程序和设定内容的备份。

［对策6］更换配电盘。

（注释）SYST-067面板HSSB断线报警同时发生，或RDY LED熄灭时，有时会导致下面的报警等同时发生。

（参阅示教操作盘的报警历史画面）伺服-001操作面板紧急停止伺服-004栅栏打开サーボ-007外部紧急停止伺服-204外部（SVEMG异常）紧急停止伺服-213保险丝熔断（面板PCB）伺服-280SVOFF输入　伺服　－　002示教操作盘紧急停止SRVO－　002 Teach pendant E-stop［现象］按下了示教操作盘的紧急停止按扭。

［对策1］解除示教操作盘的紧急停止按扭。

［对策2］更换示教操作盘。

　伺服　－　003紧急时自动停机开关SRVO－　003 Deadman switch released［现象］在示教操作盘有效的状态下，尚未按下紧急时自动停机开关。

［对策1］按下紧急时自动停机开关并使机器人操作。

［对策2］更换示教操作盘。

　伺服　－　021SRDY断开（组：i轴：j）SRVO－　021 SRDY off (Group:i Axis:j)［现象］当HRDY断开时，虽然没有其他发生报警的原因，SRDY处在断开状态。

FANUC系统常见故障诊断与处理方法摘要：介绍日本日立精机、牧野精机、森精机等公司产数控系统，包括了FANUC 16i、18i、21i、18T、21T等系列的故障：如电网闪断停机、内置脉冲编码器通信异常、伺服放大器误差、外围器件损坏等进行了分析逐步查找及处理。

关键词：FANUC系统故障诊断维修一、电网闪断和断电停机后出现的故障1．一台森精机产SH403加工中心，采用FANUC 18iMA系统。

电网闪断恢复后重新开机，显示“EX0557 OIL&AIR LUBRICANTPRESSURE DOWN”（主轴的油气润滑系统压力低下）报警。

检查发现中间继电器未接通，润滑泵无100V电压供给。

检查该中间继电器OK。

利用系统的自诊断功能，检查PMC信号，发现开机时，油气润滑的供油信号输出接点Y6.4接通，但该中间继电器线圈却不得电，于是，怀疑接点所在的I/0模块UNIT1-2的基板有问题。

将该印刷电路板对比调试后，未发现有任何问题，而该模块的其他输出接点均正常，据此判定是该输出接点烧坏。

替代，故障排除。

2．一台牧野产V55立式加工中心，采用FANUC 16 Mi系统。

设备断电停机几小时后再开机时，显示“306 APC ALARM: AXISBATTERY VOLTAGE 0（X)；306 APC ALARM：AXIS BATTERYVOLTAGE 0（Y)；306 APC ALARM：AXIS BATTERY VOLTAGE 0(Z)；“300 APC ALARM: AXIS NEED ZRN (X)；300 APC ALARMAXIS NEED ZRN (Y)；300 APC ALARM: AXIS NEE D ZRN (Z)”。

这时切勿关断设备电源，将NC后备电池（4节）更换后，按“RESET”键即可消除306报警，然后选定“原点回归”方式，对各轴执行原点回归操作。

各轴回参考点后再按“RESET”键即可消除300报警。

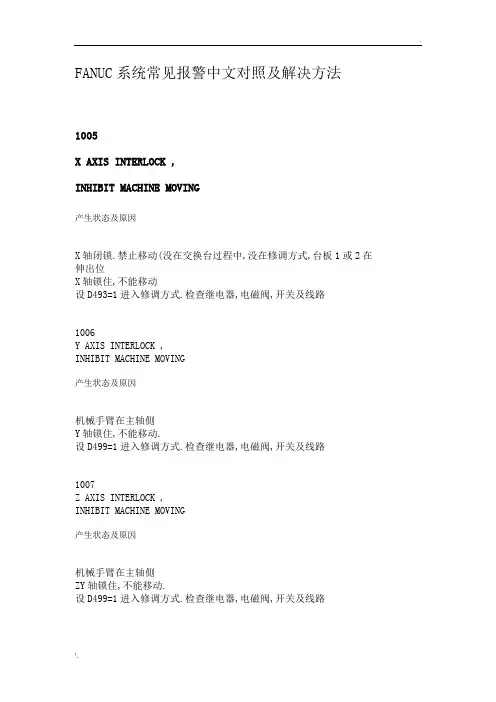

FANUC系统常见报警中文对照及解决方法1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动(没在交换台过程中,没在修调方式,台板1或2在伸出位X轴锁住,不能移动设D493=1进入修调方式.检查继电器,电磁阀,开关及线路1006Y AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側Y轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1007Z AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側ZY轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。

主轴不能旋转。

检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。

1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。

主轴不能旋转。

检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。

1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成(F45.7没输出)。

不能进行刀具交换。

检查主轴定向开关是否工作正常。

1013M FUNCTION DID NOT COMPLETE产生状态及原因在执行M功能时，可能是某个M代码未执行完．程序加工不能正常进行．检查是哪一个M功能未执行。

1014SPINDLE IS NOT AT GEAR POSITION产生状态及原因主轴不在档位。

主轴不能正常旋转,与主轴相关的动作不能执行。

检查主轴高、低档开关及电磁阀。

同时按下键和键，清除报警。

1015SPINDLE CHANGE ERRORFORM HIGH GEAR TO LOW GEAR产生状态及原因主轴由高档变低档错误。

3 按下F2[RELEASE（释放）]以释放超行程轴。

4 按住shift键，按下警告清除按钮。

5按住shift键，按下微动键把工具沿超行程轴线微动到可移动的有效范围内。

从损坏的腕部警告复原（SERVO-006）步骤： 1 按住SHIFT键，然后按下RESET键。

2 按住SHIFT键的同时，按下正确的微动键以把机器人移到其能被维修的位置。

从一个脉冲不匹配警告，BZAL警告，RCAL警告复原（SRVO-038,062,063）步骤：1 按下MENUS键，显示界面菜单。

2 按下“0--NEXT---”，然后在下个页面选择“ 6 SYSTEM”。

按下F1“[TYPE(类型)]”，然后选择“Variables”。

显示系统变量界面。

3 把系统变量$MCR.$SPC_RESET设为TRUE。

（这个系统变量很快会被自动设回FALSE）。

4 按下RESET键以释放警告。

提示：即使检测到一个脉冲计数不匹配警告，该控制数据可能会被纠正。

如果该控制数据被纠正，控制不需要被执行。

只要把$DMR_GRP.$MASTER_DONE设为真，然后在位置界面上选择 6 MASTER/CAL。

从其他警告复原步骤：1 清除该警告的引发源。

例如，纠正程序。

2 按下RESET键来重置该警告。

然后，教导盒界面上的警告信息消失。

ALARM LED （发光二极管）灯灭。

C.2 警告代码SRVO 错误代码（ID=11）SRVO-001SERVO Operator panel E--stop可能原因：操作面板上的紧急停止按钮被按下。

解决方法：顺时针拧动紧急停止按钮以松开此按钮，并按下RESET（重启）。

SRVO-002 SERVO Teach pendant E--stop可能原因：教导盒上的紧急停止按钮被按下。

c-671解决方法：松开教导盒上的紧急停止按钮。

SRVO-003 SERVO Deadman switch released可能原因：当开启教导盒时没有按下特殊手持式开关按钮。

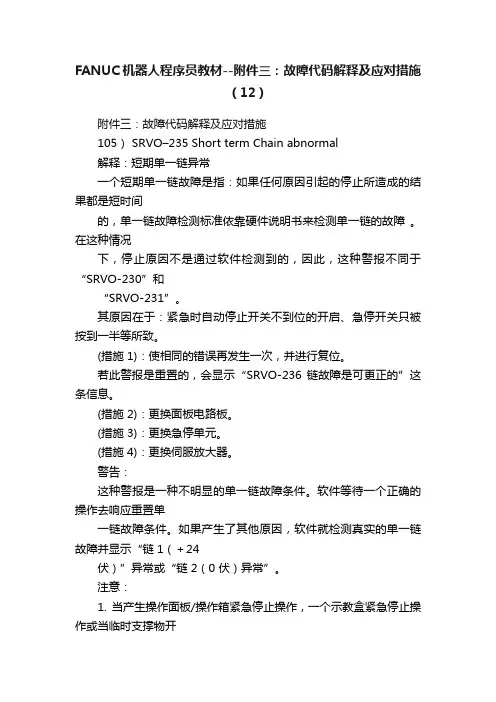

FANUC机器人程序员教材--附件三：故障代码解释及应对措施（12）附件三：故障代码解释及应对措施105） SRVO–235 Short term Chain abnormal解释：短期单一链异常一个短期单一链故障是指：如果任何原因引起的停止所造成的结果都是短时间的，单一链故障检测标准依靠硬件说明书来检测单一链的故障。

在这种情况下，停止原因不是通过软件检测到的，因此，这种警报不同于“SRVO-230”和“SRVO-231”。

其原因在于：紧急时自动停止开关不到位的开启、急停开关只被按到一半等所致。

(措施 1)：使相同的错误再发生一次，并进行复位。

若此警报是重置的，会显示“SRVO-236 链故障是可更正的”这条信息。

(措施 2)：更换面板电路板。

(措施 3)：更换急停单元。

(措施 4)：更换伺服放大器。

警告：这种警报是一种不明显的单一链故障条件。

软件等待一个正确的操作去响应重置单一链故障条件。

如果产生了其他原因，软件就检测真实的单一链故障并显示“链 1（＋24伏）”异常或“链 2（0 伏）异常”。

注意：1. 当产生操作面板/操作箱紧急停止操作，一个示教盒紧急停止操作或当临时支撑物开关释放时就可能产生这种警报。

以上这些情况都是由操作员进行操做的。

这种警告就是为操作员的不明显和快速反复操作提供的。

2. 如果在警告之后产生了正确的执行结果就会显示“SRVO—236链故障已更正”的信息。

106） SRVO–236 SVAL1 Chain failure is repaired解释：一个链故障是可更改的。

具体参见SRVO-230 和SRVO-231 的解释。

107） SRVO–237 SVAL1 Not reset chain failure解释：一个链故障是不可更改的。

具体参见 SRVO-230 和 SRVO-231 的解释。

(措施 1)：检查警报历史记录，看所显示的警报解释。

108） SRVO–240 SVAL1 Chain 1 (FENCE) abnormalSRVO–241 SVAL1 Chain 2 (FENCE) abnormal解释：虽然 EAS11 和 EAS1 之间的电路或 EAS21 和 EAS2 之间的电路在面板电路板 TBOP4块的终端是没有连接的，但是紧急停止线是连在一起的。

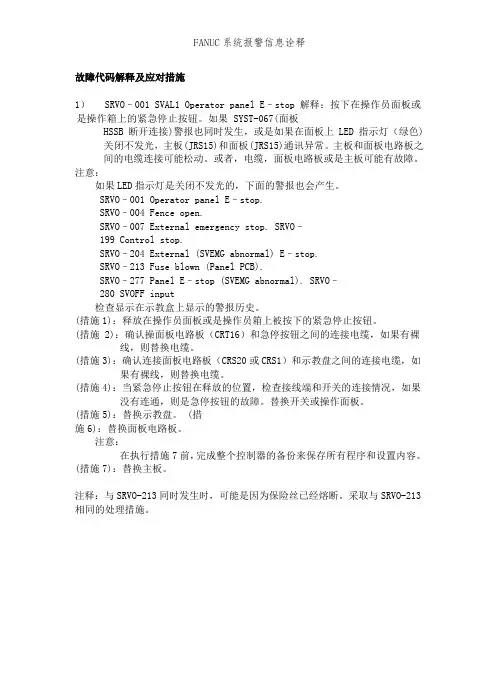

FANUC系统报警信息诠释故障代码解释及应对措施1）SRVO–001 SVAL1 Operator panel E–stop 解释：按下在操作员面板或是操作箱上的紧急停止按钮。

如果 SYST-067(面板HSSB 断开连接)警报也同时发生，或是如果在面板上 LED 指示灯（绿色) 关闭不发光，主板(JRS15)和面板(JRS15)通讯异常。

主板和面板电路板之间的电缆连接可能松动。

或者，电缆，面板电路板或是主板可能有故障。

注意：如果LED 指示灯是关闭不发光的，下面的警报也会产生。

SRVO–001 Operator panel E–stop.SRVO–004 Fence open.SRVO–007 External emergency stop. SRVO–199 Control stop.SRVO–204 External (SVEMG abnormal) E–stop.SRVO–213 Fuse blown (Panel PCB).SRVO–277 Panel E–stop (SVEMG abnormal). SRVO–280 SVOFF input检查显示在示教盒上显示的警报历史。

(措施1)：释放在操作员面板或是操作员箱上被按下的紧急停止按钮。

(措施 2)：确认操面板电路板（CRT16）和急停按钮之间的连接电缆，如果有裸线，则替换电缆。

(措施3)：确认连接面板电路板（CRS20 或CRS1）和示教盘之间的连接电缆，如果有裸线，则替换电缆。

(措施4)：当紧急停止按钮在释放的位置，检查接线端和开关的连接情况，如果没有连通，则是急停按钮的故障。

替换开关或操作面板。

(措施5)：替换示教盘。

(措施6)：替换面板电路板。

注意：在执行措施7 前，完成整个控制器的备份来保存所有程序和设置内容。

(措施7)：替换主板。

注释：与SRVO-213 同时发生时，可能是因为保险丝已经熔断。

采取与SRVO-213 相同的处理措施。

FANUC系统常见报警中文对照及解决方法1.AL-01：伺服报警尘埃这个报警表示伺服电机遇到了尘埃问题。

解决方法是清洁伺服电机，并确保其周围环境清洁。

2.AL-02：伺服报警过载这个报警表示伺服电机遇到过载问题。

解决方法是检查伺服电机和相关设备的负载情况，确保其在正常范围内。

3.AL-03：伺服报警过温这个报警表示伺服电机遇到过温问题。

解决方法是检查散热装置是否正常工作，安装风扇或增加散热片等，并减少伺服电机的负载。

4.AL-04：伺服报警驱动断开这个报警表示伺服电机的驱动断开。

解决方法是检查伺服电机的连接线路是否正常，确保电缆连接牢固。

5.AL-05：伺服报警电源断开这个报警表示伺服电机的电源断开。

解决方法是检查伺服电机的电源线路是否正常，确保电源连接牢固。

6.AL-06：伺服报警过流这个报警表示伺服电机遇到过流问题。

解决方法是检查伺服电机和相关设备的电流情况，确保其在正常范围内。

7.AL-07：伺服报警过压这个报警表示伺服电机遇到过压问题。

解决方法是检查伺服电机和相关设备的电压情况，确保其在正常范围内。

8.AL-08：伺服报警欠压这个报警表示伺服电机遇到欠压问题。

解决方法是检查伺服电机和相关设备的电压情况，确保其在正常范围内。

9.AL-09：伺服报警过热这个报警表示伺服电机遇到过热问题。

解决方法是检查散热装置是否正常工作，安装风扇或增加散热片等，并减少伺服电机的负载。

10.AL-10：伺服报警驱动电流异常这个报警表示伺服电机驱动电流异常。

解决方法是检查伺服电机的驱动器和电缆连接是否正常，并确保电缆连接牢固。

三例FANUC 机器人控制系统故障分析及排除方法。

关键词：FANUC机器人故障分析排除例1 FANUCF-200iB七轴点焊机器人控制器断电检修后，对控制器送电，机器人报伺服故障，故障代码为SERVO-062。

对此故障代码进行复位：按MENUS→SYSTEM→F1，[TYPE]→找master/cal→F3，RES_PCA→F4，YES后，机器人仍然报伺服故障。

故障代码SERVO-062的解释为SERVOBZALalarm（Group：%dAxis：%d），故障可能原因：①机器人编码器上数据存储的电池无电或者已经损坏。

编码器脉冲数据存储为4节普通1.5V 的1号干电池，测量每节电池电压，均＜1.4V，电压明显偏低，于是更换新电池，再次对故障进行复位，仍然报SERVO-062故障。

②控制器内伺服放大器控制板坏。

测量伺服放大器LED“D7”上方的2个DC链路电压检测螺丝，如果DC链路电压＞50V，可判断伺服放大器控制板异常。

实测发现DC链路电压＜50V，所以初步判断伺服放大器控制板处于正常状态。

观察伺服放大器控制板上P5V、P3.3V、SVEMG、OPEN的LED颜色，确认电源电压输出正常，没有外部紧急停止信号输入，与机器人主板通信也正常，排除伺服放大器控制板损坏。

③线路损坏。

对机器人控制器与机器人本体的外部连线电缆RM1、RP1进行检查，RM1为机器人伺服电机电源、抱闸控制线，RP1为机器人伺服电机编码器信号以及控制电源、末端执行器、编码器上数据存储的电池等线路。

拔掉插头RP1，测量端子5、6、18控制电源电压+5V、+24V均正常。

再检查编码器上数据存储的电池线路，而机器人每个轴的伺服电机脉冲编码器控制端由1～10个端子组成，端子8、9、10为+5V电源，4、7为数据保持电池电源，5、6为反馈信号，3为接地，1、2空。

先拔掉M1电机的脉冲控制插头M1P，测量端子4、7电压为0，同样的方法检查M2～M7电机全部为0，由此可以判断编码器上数据存储的电池线路损坏。

FANUC系统常见报警中文对照及解决方法1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动(没在交换台过程中,没在修调方式,台板1或2在伸出位X轴锁住,不能移动设D493=1进入修调方式.检查继电器,电磁阀,开关及线路1006Y AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側Y轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1007Z AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側ZY轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。

主轴不能旋转。

检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。

1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。

主轴不能旋转。

检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。

1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成(F45.7没输出)。

不能进行刀具交换。

检查主轴定向开关是否工作正常。

1013M FUNCTION DID NOT COMPLETE产生状态及原因在执行M功能时，可能是某个M代码未执行完．程序加工不能正常进行．检查是哪一个M功能未执行。

1014SPINDLE IS NOT AT GEAR POSITION产生状态及原因主轴不在档位。

主轴不能正常旋转,与主轴相关的动作不能执行。

检查主轴高、低档开关及电磁阀。

同时按下键和键，清除报警。

1015SPINDLE CHANGE ERRORFORM HIGH GEAR TO LOW GEAR产生状态及原因主轴由高档变低档错误。

第一章常见报警的解释1.1 368报警（串行数据错误）上图中368报警以及相关编码器报警的原因有：（1）电机后面的编码器有问题，如果客户的加工环境很差，有时会有切削液或液压油浸入编码器中导致编码器故障。

（2）编码器的反馈电缆有问题，电缆两侧的插头没有插好。

由于机床在移动过程中，坦克链会带动反馈电缆一起动，这样就会造成反馈电缆被挤压或磨损而损坏，从而导致系统报警。

尤其是偶然的编码器方面的报警，很大可能是反馈电缆磨损所致。

（3）伺服放大器的控制侧电路板损坏。

解决方案：（1）把此电机上的编码器跟其他电机上的同型号编码器进行互换，如果互换后故障转移说明编码器本身已经损坏。

1（2）把伺服放大器跟其同型号的放大器互换，如果互换后故障转移说明放大器有故障。

（3）更换编码器的反馈电缆，注意有的时候反馈电缆损坏后会造成编码器或放大器烧坏，所以最好先确认反馈电缆是否正常。

1.2 电源模块PSM控制板内风扇故障443，610上图报警是电源模块控制板内风扇损坏导致的报警（使用αi电源模块时），报警时电源模块PSM的LED显示“2”，主轴放大器SPM的LED显示“59”。

拆下电源模块控制板后，风扇位置如下图所示：21.3 主轴放大器SPM内冷风扇故障此故障没有画面报警信息，但是有上图的“FAN”在闪烁，此现象表明主轴放大器SPM的内冷风扇出现了故障。

1.4 伺服放大器SVM内冷风扇报警608，4443上图中的报警表示伺服放大器SVM的内冷风扇出现了故障（Z轴和A轴同时出现报警是因为Z轴和A轴是同一个放大器控制的）。

上图中的报警出现时对应的伺服放大器上的LED 显示“1”。

1.5 主轴放大器和伺服放大器的内冷风扇位置4上图中：（1）主轴放大器内冷风扇的安装位置（2）伺服放大器内冷风扇的安装位置（3）主轴放大器的型号A06B-6111-H X#H550（后面带＃H***的都是主轴放大器）（4）伺服放大器的型号A06-6114-HX注：（1）不同型号的主轴放大器和伺服放大器对应的风扇的型号也不一样，请参考附录。

FANUC常见故障代码以及处理方法
SRVO----038 SV AL2Pulse mismatch（Group：iAxis：j）脉冲编码器数据不匹配。

此时机器人完全不可以动。

如何清除报警：
1，进入Master/Cal界面，依次按键操作：MENU--0 next--System--Type--Master/Cal；若步骤1中无Master/Cal项则按一下步骤操作：
a：依次按键操作：MENU--0 next--System--Type--Variables b：将变量＄MASTER_ENB的值改为1.
c：在MENU--0 next--System--Type中会出现Master/Cal项。

2：在Master/Cal界面内按F3 RES_PCA后出现Reset pulse coder alarm？（重置脉冲编码器报警？）
3：按YES消除脉冲编码器报警。

SRVO---062 SV AL2 BZAL alarm（GROUP
:iAxis：j）脉冲编码器数据丢失，报警时机器人完全不可以动。

进入Master/Cal界面依次按键操作：MENU--0 next--System--Type--Master/Cal，若步骤1中没有Master/Cal （从做一次上面abc）
SRVO-004 Fence open 安全门未关闭！
SRVO-037 外部信号中断，先从急停开关检查，再次检查其他开关是否正常，最后检查线路。

FANUC机器人故障代码解释及应...（1）SRVO–059 SVAL2 Servo amp init error解释：伺服放大器初始化失败。

（措施1）：确认伺服放大器的配线。

（措施2）：替换伺服放大器。

（2）SRVO–60 FATL FSSB init error解释：附加的轴板和附加的轴放大器通讯失败。

(措施1)：检查在附加轴板和附加的轴放大器之间的光缆是否安全的连接。

(措施 2)：替换附加轴板。

(措施 3)：替换附加的轴放大器。

(措施 4)：替换主板。

(措施 5)：替换底板。

（3）SRVO–061 SVAL2 CKAL alarm (Group : i Axis : j)解释：如果脉冲编码器的旋转速度的计算出现异常（异常的计算时钟）时发出这种警报。

(措施)：替换脉冲编码器。

注意：这个警报可能伴随着 DTERR, CRCERR, 或 STBERR 警报。

在这种情况下，这种警报没有实际的环境。

（4）SRVO–062 SVAL2 BZAL alarm (Group : iAxis : j)解释：该警报表示脉冲编码器后备电池电压下降，已无法保持脉冲数据。

很可能的原因是电池已经损坏或是机器人中没有电池。

(措施 1)：替换机器人基座电池盒内的电池。

(措施 2)：替换发生此报警的脉冲编码器。

(措施3)：确认向脉冲编码器供应来自电池的电源的机器人内部电缆没有断线或发生接地故障，若有异常则予以替换。

注意：在消除报警的原因后，将系统变量（$MCR.$SPC_RESET）设为 TRUE，然后再接通电源，重新 Master以上就是全部操作步骤，有什么不明白的可以在评论区提问。

如果本文对您有帮助，可以收藏一下！您的点赞关注是对作者最大的支持！。

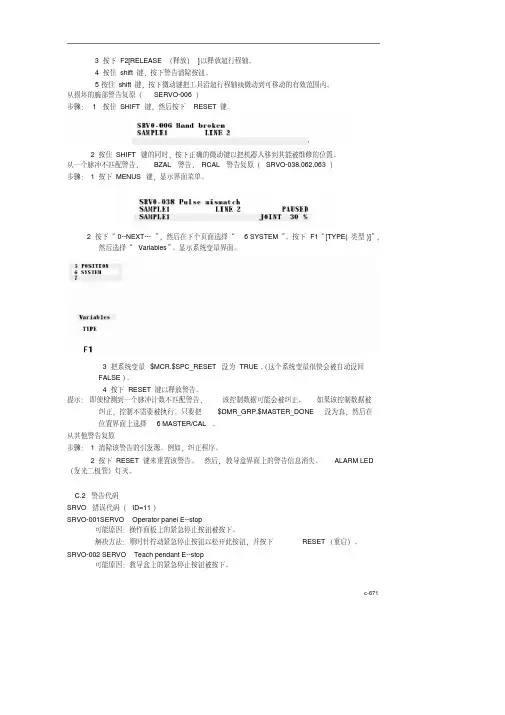

发那科FANUC机器人报警处理（中文）3 按下F2[RELEASE（释放）]以释放超行程轴。

4 按住shift键，按下警告清除按钮。

5按住shift键，按下微动键把工具沿超行程轴线微动到可移动的有效范围内。

从损坏的腕部警告复原（SERVO-006）步骤： 1 按住SHIFT键，然后按下RESET键。

2 按住SHIFT键的同时，按下正确的微动键以把机器人移到其能被维修的位置。

从一个脉冲不匹配警告，BZAL警告，RCAL警告复原（SRVO-038,062,063）步骤：1 按下MENUS键，显示界面菜单。

2 按下“0--NEXT---”，然后在下个页面选择“ 6 SYSTEM”。

按下F1“[TYPE(类型)]”，然后选择“Variables”。

显示系统变量界面。

3 把系统变量$MCR.$SPC_RESET设为TRUE。

（这个系统变量很快会被自动设回FALSE）。

4 按下RESET键以释放警告。

提示：即使检测到一个脉冲计数不匹配警告，该控制数据可能会被纠正。

如果该控制数据被纠正，控制不需要被执行。

只要把$DMR_GRP.$MASTER_DONE设为真，然后在位置界面上选择 6 MASTER/CAL。

从其他警告复原步骤：1 清除该警告的引发源。

例如，纠正程序。

2 按下RESET键来重置该警告。

然后，教导盒界面上的警告信息消失。

ALARM LED （发光二极管）灯灭。

C.2 警告代码SRVO 错误代码（ID=11）SRVO-001SERVO Operator panel E--stop可能原因：操作面板上的紧急停止按钮被按下。

解决方法：顺时针拧动紧急停止按钮以松开此按钮，并按下RESET（重启）。

SRVO-002 SERVO T each pendant E--stop 可能原因：教导盒上的紧急停止按钮被按下。

c-671解决方法：松开教导盒上的紧急停止按钮。

SRVO-003 SERVO Deadman switch released可能原因：当开启教导盒时没有按下特殊手持式开关按钮。

FANUC机器人故障代码解释及应对措施（SRVO-372374375376377）（1）SRVO–372 OPEMG1 status abnormal a,b解释：通过操作面板的急停按钮检测出链条报警。

(措施 1)：更换面板电路板。

(措施 2)：替换示教盒电缆。

(措施 3)：替换示教盒。

(措施 4)：替换操作面板的急停按钮。

（2）SRVO–374 MODE11 status abnormal a,bSRVO–375 MODE12 status abnormal a,bSRVO–376 MODE21 status abnormal a,bSRVO–377 MODE22 status abnormal a,b解释：通过模式开关信号检测出了链条报警(措施 1)：确认模式开关及其配线，如有问题则予以更换。

(措施 2)：更换面板电路板。

注意：1. 发生本报警情况下的恢复步骤，请参阅SRVO‐230，SRVO‐231 项2. 发生本报警时，在确认故障并进行修理之前，请勿执行链条异常的复位操作。

在双重化电路的其中一个电路发生故障的状态下继续使用机器人时，在发生另外一个电路故障的情况下，将难以确保安全以上就是全部操作步骤，有什么不明白的可以在评论区提问。
