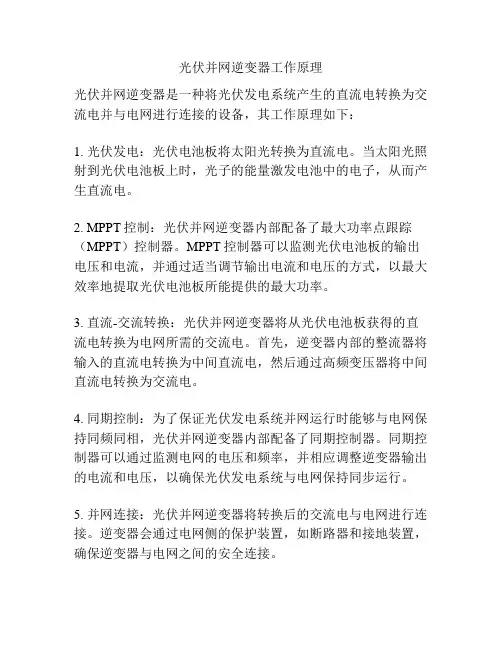

光伏并网逆变器工作原理
光伏并网逆变器是一种将光伏发电系统产生的直流电转换为交流电并与电网进行连接的设备,其工作原理如下:
1. 光伏发电:光伏电池板将太阳光转换为直流电。
当太阳光照射到光伏电池板上时,光子的能量激发电池中的电子,从而产生直流电。
2. MPPT控制:光伏并网逆变器内部配备了最大功率点跟踪(MPPT)控制器。
MPPT控制器可以监测光伏电池板的输出电压和电流,并通过适当调节输出电流和电压的方式,以最大效率地提取光伏电池板所能提供的最大功率。
3. 直流-交流转换:光伏并网逆变器将从光伏电池板获得的直流电转换为电网所需的交流电。
首先,逆变器内部的整流器将输入的直流电转换为中间直流电,然后通过高频变压器将中间直流电转换为交流电。
4. 同期控制:为了保证光伏发电系统并网运行时能够与电网保持同频同相,光伏并网逆变器内部配备了同期控制器。
同期控制器可以通过监测电网的电压和频率,并相应调整逆变器输出的电流和电压,以确保光伏发电系统与电网保持同步运行。
5. 并网连接:光伏并网逆变器将转换后的交流电与电网进行连接。
逆变器会通过电网侧的保护装置,如断路器和接地装置,确保逆变器与电网之间的安全连接。
通过以上工作原理,光伏并网逆变器能够将光伏发电系统产生的直流电转换为交流电,并将其注入电网中,实现对电网的供电。

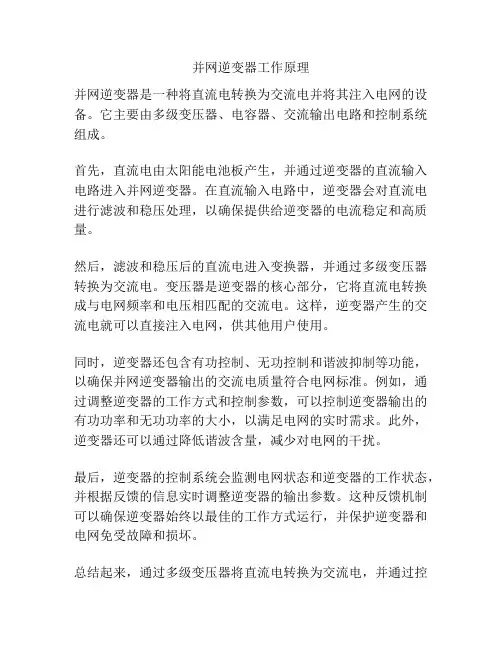

并网逆变器工作原理
并网逆变器是一种将直流电转换为交流电并将其注入电网的设备。
它主要由多级变压器、电容器、交流输出电路和控制系统组成。
首先,直流电由太阳能电池板产生,并通过逆变器的直流输入电路进入并网逆变器。
在直流输入电路中,逆变器会对直流电进行滤波和稳压处理,以确保提供给逆变器的电流稳定和高质量。
然后,滤波和稳压后的直流电进入变换器,并通过多级变压器转换为交流电。
变压器是逆变器的核心部分,它将直流电转换成与电网频率和电压相匹配的交流电。
这样,逆变器产生的交流电就可以直接注入电网,供其他用户使用。
同时,逆变器还包含有功控制、无功控制和谐波抑制等功能,以确保并网逆变器输出的交流电质量符合电网标准。
例如,通过调整逆变器的工作方式和控制参数,可以控制逆变器输出的有功功率和无功功率的大小,以满足电网的实时需求。
此外,逆变器还可以通过降低谐波含量,减少对电网的干扰。
最后,逆变器的控制系统会监测电网状态和逆变器的工作状态,并根据反馈的信息实时调整逆变器的输出参数。
这种反馈机制可以确保逆变器始终以最佳的工作方式运行,并保护逆变器和电网免受故障和损坏。
总结起来,通过多级变压器将直流电转换为交流电,并通过控
制系统实现对逆变器输出参数的调节,使并网逆变器能够将太阳能电池板产生的直流电注入电网,并满足电网对电能质量的要求。

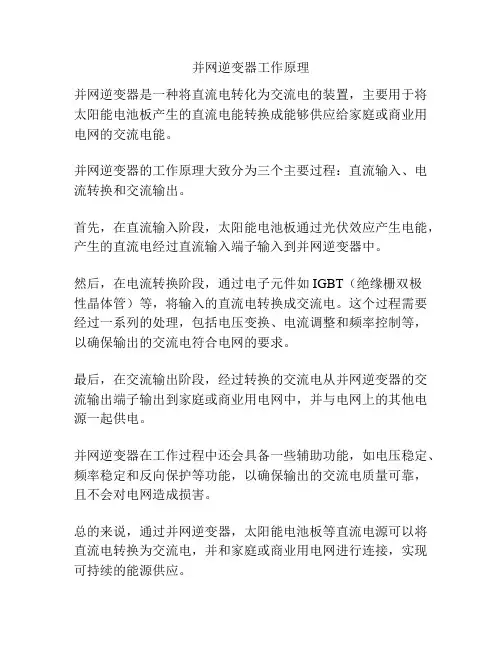

并网逆变器工作原理
并网逆变器是一种将直流电转化为交流电的装置,主要用于将太阳能电池板产生的直流电能转换成能够供应给家庭或商业用电网的交流电能。
并网逆变器的工作原理大致分为三个主要过程:直流输入、电流转换和交流输出。
首先,在直流输入阶段,太阳能电池板通过光伏效应产生电能,产生的直流电经过直流输入端子输入到并网逆变器中。
然后,在电流转换阶段,通过电子元件如IGBT(绝缘栅双极
性晶体管)等,将输入的直流电转换成交流电。
这个过程需要经过一系列的处理,包括电压变换、电流调整和频率控制等,以确保输出的交流电符合电网的要求。
最后,在交流输出阶段,经过转换的交流电从并网逆变器的交流输出端子输出到家庭或商业用电网中,并与电网上的其他电源一起供电。
并网逆变器在工作过程中还会具备一些辅助功能,如电压稳定、频率稳定和反向保护等功能,以确保输出的交流电质量可靠,且不会对电网造成损害。
总的来说,通过并网逆变器,太阳能电池板等直流电源可以将直流电转换为交流电,并和家庭或商业用电网进行连接,实现可持续的能源供应。

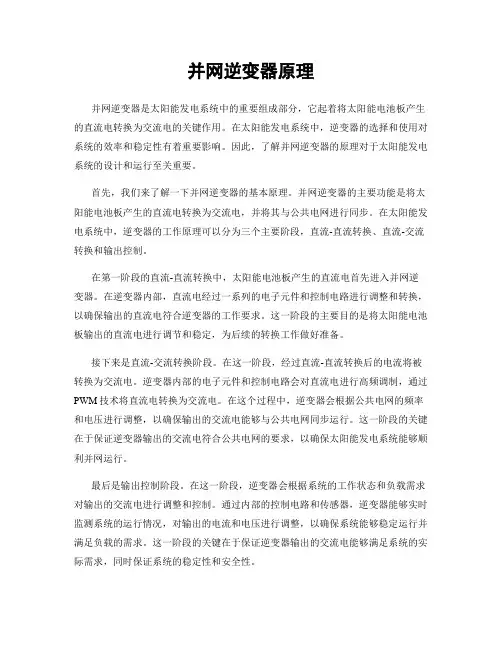

并网逆变器原理并网逆变器是太阳能发电系统中的重要组成部分,它起着将太阳能电池板产生的直流电转换为交流电的关键作用。
在太阳能发电系统中,逆变器的选择和使用对系统的效率和稳定性有着重要影响。
因此,了解并网逆变器的原理对于太阳能发电系统的设计和运行至关重要。
首先,我们来了解一下并网逆变器的基本原理。
并网逆变器的主要功能是将太阳能电池板产生的直流电转换为交流电,并将其与公共电网进行同步。
在太阳能发电系统中,逆变器的工作原理可以分为三个主要阶段,直流-直流转换、直流-交流转换和输出控制。
在第一阶段的直流-直流转换中,太阳能电池板产生的直流电首先进入并网逆变器。
在逆变器内部,直流电经过一系列的电子元件和控制电路进行调整和转换,以确保输出的直流电符合逆变器的工作要求。
这一阶段的主要目的是将太阳能电池板输出的直流电进行调节和稳定,为后续的转换工作做好准备。
接下来是直流-交流转换阶段。
在这一阶段,经过直流-直流转换后的电流将被转换为交流电。
逆变器内部的电子元件和控制电路会对直流电进行高频调制,通过PWM技术将直流电转换为交流电。
在这个过程中,逆变器会根据公共电网的频率和电压进行调整,以确保输出的交流电能够与公共电网同步运行。
这一阶段的关键在于保证逆变器输出的交流电符合公共电网的要求,以确保太阳能发电系统能够顺利并网运行。
最后是输出控制阶段。
在这一阶段,逆变器会根据系统的工作状态和负载需求对输出的交流电进行调整和控制。
通过内部的控制电路和传感器,逆变器能够实时监测系统的运行情况,对输出的电流和电压进行调整,以确保系统能够稳定运行并满足负载的需求。
这一阶段的关键在于保证逆变器输出的交流电能够满足系统的实际需求,同时保证系统的稳定性和安全性。
总的来说,并网逆变器的工作原理主要包括直流-直流转换、直流-交流转换和输出控制三个主要阶段。
通过这些阶段的工作,逆变器能够将太阳能电池板产生的直流电转换为符合公共电网要求的交流电,并保证系统的稳定运行和高效工作。

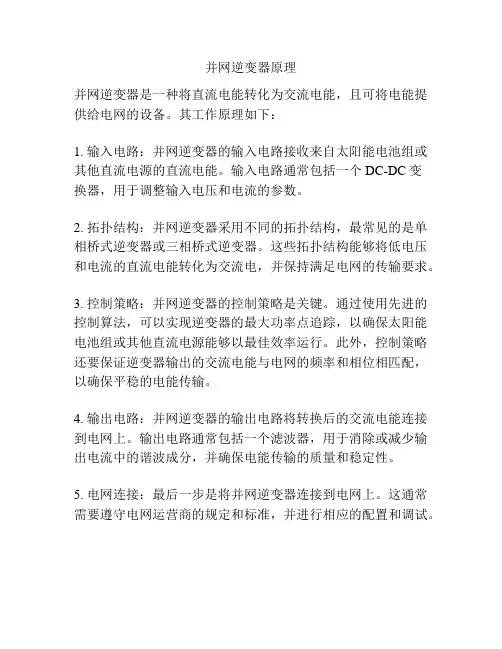

并网逆变器原理
并网逆变器是一种将直流电能转化为交流电能,且可将电能提供给电网的设备。
其工作原理如下:
1. 输入电路:并网逆变器的输入电路接收来自太阳能电池组或其他直流电源的直流电能。
输入电路通常包括一个DC-DC变
换器,用于调整输入电压和电流的参数。
2. 拓扑结构:并网逆变器采用不同的拓扑结构,最常见的是单相桥式逆变器或三相桥式逆变器。
这些拓扑结构能够将低电压和电流的直流电能转化为交流电,并保持满足电网的传输要求。
3. 控制策略:并网逆变器的控制策略是关键。
通过使用先进的控制算法,可以实现逆变器的最大功率点追踪,以确保太阳能电池组或其他直流电源能够以最佳效率运行。
此外,控制策略还要保证逆变器输出的交流电能与电网的频率和相位相匹配,以确保平稳的电能传输。
4. 输出电路:并网逆变器的输出电路将转换后的交流电能连接到电网上。
输出电路通常包括一个滤波器,用于消除或减少输出电流中的谐波成分,并确保电能传输的质量和稳定性。
5. 电网连接:最后一步是将并网逆变器连接到电网上。
这通常需要遵守电网运营商的规定和标准,并进行相应的配置和调试。

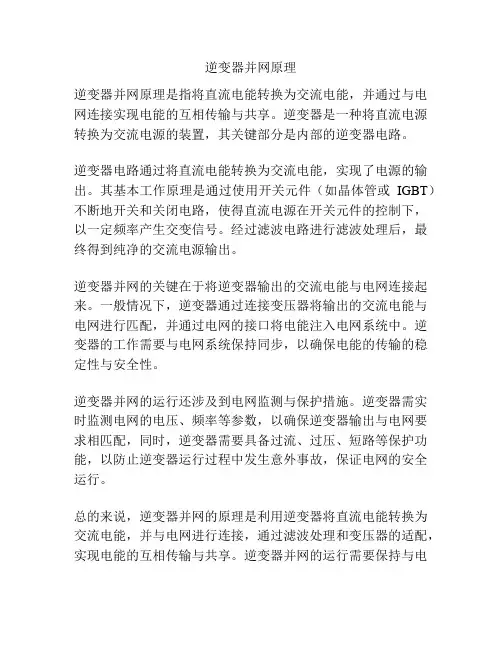

逆变器并网原理
逆变器并网原理是指将直流电能转换为交流电能,并通过与电网连接实现电能的互相传输与共享。
逆变器是一种将直流电源转换为交流电源的装置,其关键部分是内部的逆变器电路。
逆变器电路通过将直流电能转换为交流电能,实现了电源的输出。
其基本工作原理是通过使用开关元件(如晶体管或IGBT)不断地开关和关闭电路,使得直流电源在开关元件的控制下,以一定频率产生交变信号。
经过滤波电路进行滤波处理后,最终得到纯净的交流电源输出。
逆变器并网的关键在于将逆变器输出的交流电能与电网连接起来。
一般情况下,逆变器通过连接变压器将输出的交流电能与电网进行匹配,并通过电网的接口将电能注入电网系统中。
逆变器的工作需要与电网系统保持同步,以确保电能的传输的稳定性与安全性。
逆变器并网的运行还涉及到电网监测与保护措施。
逆变器需实时监测电网的电压、频率等参数,以确保逆变器输出与电网要求相匹配,同时,逆变器需要具备过流、过压、短路等保护功能,以防止逆变器运行过程中发生意外事故,保证电网的安全运行。
总的来说,逆变器并网的原理是利用逆变器将直流电能转换为交流电能,并与电网进行连接,通过滤波处理和变压器的适配,实现电能的互相传输与共享。
逆变器并网的运行需要保持与电
网同步,并具备电网监测与保护功能,以确保电网的稳定与安全运行。

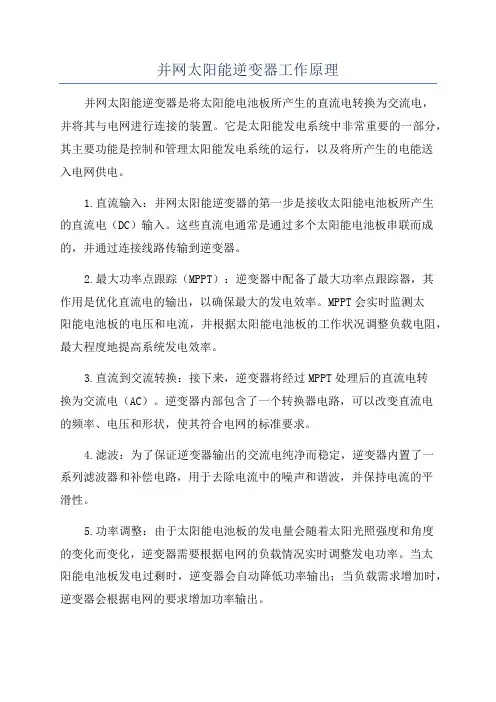

并网太阳能逆变器工作原理并网太阳能逆变器是将太阳能电池板所产生的直流电转换为交流电,并将其与电网进行连接的装置。
它是太阳能发电系统中非常重要的一部分,其主要功能是控制和管理太阳能发电系统的运行,以及将所产生的电能送入电网供电。
1.直流输入:并网太阳能逆变器的第一步是接收太阳能电池板所产生的直流电(DC)输入。
这些直流电通常是通过多个太阳能电池板串联而成的,并通过连接线路传输到逆变器。
2.最大功率点跟踪(MPPT):逆变器中配备了最大功率点跟踪器,其作用是优化直流电的输出,以确保最大的发电效率。
MPPT会实时监测太阳能电池板的电压和电流,并根据太阳能电池板的工作状况调整负载电阻,最大程度地提高系统发电效率。
3.直流到交流转换:接下来,逆变器将经过MPPT处理后的直流电转换为交流电(AC)。
逆变器内部包含了一个转换器电路,可以改变直流电的频率、电压和形状,使其符合电网的标准要求。
4.滤波:为了保证逆变器输出的交流电纯净而稳定,逆变器内置了一系列滤波器和补偿电路,用于去除电流中的噪声和谐波,并保持电流的平滑性。
5.功率调整:由于太阳能电池板的发电量会随着太阳光照强度和角度的变化而变化,逆变器需要根据电网的负载情况实时调整发电功率。
当太阳能电池板发电过剩时,逆变器会自动降低功率输出;当负载需求增加时,逆变器会根据电网的要求增加功率输出。
6.电网连接:最后一步是将逆变器的交流电输出与电网进行连接。
逆变器通过电网连接点将其发电功率输入电网,并自动与电网进行同步,保证交流电的有序和稳定。
总之,并网太阳能逆变器通过一系列的电子器件和控制电路,将太阳能电池板所产生的直流电转换为交流电,并通过电网输出供电。
它的工作原理是在不断跟踪和调整太阳能电池板的发电状况的基础上,实现对系统发电效果的最大化,并满足电网的要求。

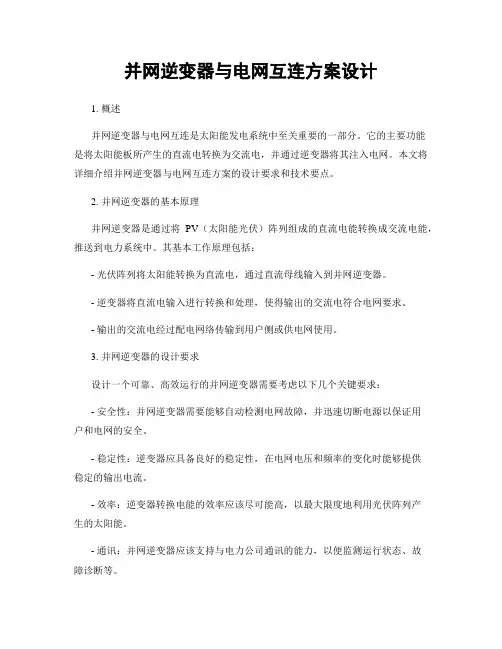

并网逆变器与电网互连方案设计1. 概述并网逆变器与电网互连是太阳能发电系统中至关重要的一部分。
它的主要功能是将太阳能板所产生的直流电转换为交流电,并通过逆变器将其注入电网。
本文将详细介绍并网逆变器与电网互连方案的设计要求和技术要点。
2. 并网逆变器的基本原理并网逆变器是通过将PV(太阳能光伏)阵列组成的直流电能转换成交流电能,推送到电力系统中。
其基本工作原理包括:- 光伏阵列将太阳能转换为直流电,通过直流母线输入到并网逆变器。
- 逆变器将直流电输入进行转换和处理,使得输出的交流电符合电网要求。
- 输出的交流电经过配电网络传输到用户侧或供电网使用。
3. 并网逆变器的设计要求设计一个可靠、高效运行的并网逆变器需要考虑以下几个关键要求:- 安全性:并网逆变器需要能够自动检测电网故障,并迅速切断电源以保证用户和电网的安全。
- 稳定性:逆变器应具备良好的稳定性,在电网电压和频率的变化时能够提供稳定的输出电流。
- 效率:逆变器转换电能的效率应该尽可能高,以最大限度地利用光伏阵列产生的太阳能。
- 通讯:并网逆变器应该支持与电力公司通讯的能力,以便监测运行状态、故障诊断等。
- 网络集成:逆变器需要与智能电网的其他设备进行网络集成,实现智能电网的互连操作。
4. 并网逆变器与电网互连方案在设计并网逆变器与电网互连方案时,需要考虑以下几个关键技术要点:- 电网同步:逆变器需要能够与电网同步,通过检测电网的电压和频率来确定输出电流的相位和振幅。
- MPPT(最大功率点跟踪)控制:通过对光伏阵列输入电压和电流的监测,逆变器可以实时调整工作点,以实现最大功率输出。
- 电流注入控制:逆变器需要根据电网的需求控制输出电流,以确保与电网的正常互连。
- 功率因数控制:逆变器应该具备功率因数调整的功能,以满足电网的功率因数要求。
- 通信接口:逆变器需要支持与电网操作中心的通信接口,用于远程监控和控制。
- 绝缘保护:并网逆变器应该具备绝缘保护功能,以保证电网和用户的安全。

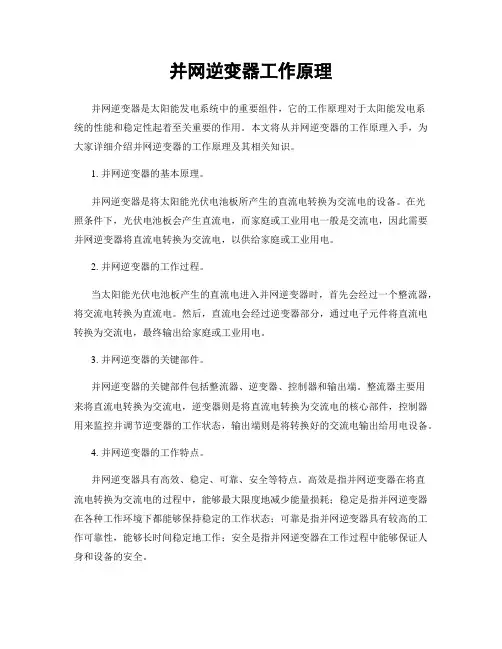

并网逆变器工作原理并网逆变器是太阳能发电系统中的重要组件,它的工作原理对于太阳能发电系统的性能和稳定性起着至关重要的作用。
本文将从并网逆变器的工作原理入手,为大家详细介绍并网逆变器的工作原理及其相关知识。
1. 并网逆变器的基本原理。
并网逆变器是将太阳能光伏电池板所产生的直流电转换为交流电的设备。
在光照条件下,光伏电池板会产生直流电,而家庭或工业用电一般是交流电,因此需要并网逆变器将直流电转换为交流电,以供给家庭或工业用电。
2. 并网逆变器的工作过程。
当太阳能光伏电池板产生的直流电进入并网逆变器时,首先会经过一个整流器,将交流电转换为直流电。
然后,直流电会经过逆变器部分,通过电子元件将直流电转换为交流电,最终输出给家庭或工业用电。
3. 并网逆变器的关键部件。
并网逆变器的关键部件包括整流器、逆变器、控制器和输出端。
整流器主要用来将直流电转换为交流电,逆变器则是将直流电转换为交流电的核心部件,控制器用来监控并调节逆变器的工作状态,输出端则是将转换好的交流电输出给用电设备。
4. 并网逆变器的工作特点。
并网逆变器具有高效、稳定、可靠、安全等特点。
高效是指并网逆变器在将直流电转换为交流电的过程中,能够最大限度地减少能量损耗;稳定是指并网逆变器在各种工作环境下都能够保持稳定的工作状态;可靠是指并网逆变器具有较高的工作可靠性,能够长时间稳定地工作;安全是指并网逆变器在工作过程中能够保证人身和设备的安全。
5. 并网逆变器的应用领域。
并网逆变器广泛应用于家庭光伏发电系统、工业光伏发电系统、商业光伏发电系统等领域。
随着太阳能发电技术的不断发展和普及,并网逆变器的应用范围也在不断扩大,成为太阳能发电系统中不可或缺的重要组件。
总结,通过本文的介绍,相信大家对并网逆变器的工作原理有了更加深入的了解。
并网逆变器作为太阳能发电系统中的关键设备,其工作原理的掌握对于太阳能发电系统的设计、安装和运行具有重要意义。
希望本文能够对大家有所帮助,谢谢阅读!。
并网逆变器工作原理逆变器将直流电转化为交流电,若直流电压较低,则通过交流变压器升压,即得到标准交流电压和频率。
对大容量的逆变器,由于直流母线电压较高,交流输出一般不需要变压器升压即能达到220V,在中、小容量的逆变器中,由于直流电压较低,如12V、24V,就必须设计升压电路。
中、小容量逆变器一般有推挽逆变电路、全桥逆变电路和高频升压逆变电路三种,推挽电路,将升压变压器的中性插头接于正电源,两只功率管交替工作,输出得到交流电力,由于功率晶体管共地边接,驱动及控制电路简单,另外由于变压器具有一定的漏感,可限制短路电流,因而提高了电路的可靠性。
其缺点是变压器利用率低,带动感性负载的能力较差。
全桥逆变电路克服了推挽电路的缺点,功率晶体管调节输出脉冲宽度,输出交流电压的有效值即随之改变。
由于该电路具有续流回路,即使对感性负载,输出电压波形也不会畸变。
该电路的缺点是上、下桥臂的功率晶体管不共地,因此必须采用专门驱动电路或采用隔离电源。
另外,为防止上、下桥臂发生共同导通,必须设计先关断后导通电路,即必须设置死区时间,其电路结构较复杂。
控制电路工作逆变器的主电路均需要有控制电路来实现,一般有方波和正弦波两种控制方式,方波输出的逆变电源电路简单,成本低,但效率低,谐波成份大。
正弦波输出是逆变器的发展趋势,随着微电子技术的发展,有PWM功能的微处理器也已问世,因此正弦波输出的逆变技术已经成熟。
1.方波输出的逆变器方波输出的逆变器目前多采用脉宽调制集成电路,如SG3525,TL494等。
实践证明,采用SG3525集成电路,并采用功率场效应管作为开关功率元件,能实现性能价格比较高的逆变器,由于SG3525具有直接驱动功率场效应管的能力并具有内部基准源和运算放大器和欠压保护功能,因此其外围电路很简单。
2.正弦波输出的逆变器正弦波输出的逆变器控制集成电路,正弦波输出的逆变器,其控制电路可采用微处理器控制,如INTEL公司生产的80C196MC、摩托罗拉公司生产的MP16以及MI-CROCHIP公司生产的PIC16C73等,这些单片机均具有多路PWM发生器,并可设定上、下桥臂之间的死区时间,采用INTEL公司80C196MC实现正弦波输出的电路,80C196MC完成正弦波信号的发生,并检测交流输出电压,实现稳压。
并网逆变器工作原理
并网逆变器是一种用于太阳能发电系统中的装置,其主要功能是将太阳能电池板发出的直流电转换为交流电,并将其连接到电网中。
它的工作原理如下:
1. 输入:太阳能电池板将太阳光转换为直流电,然后将其输入到并网逆变器中。
2. MPPT调节:并网逆变器使用最大功率点追踪(MPPT)技术,根据当前的光照条件,调整太阳能电池板的工作点,以确保从太阳能电池板中提取到最大的功率。
3. 直流-直流转换:并网逆变器将太阳能电池板输出的直流电转换为适合于逆变器工作的直流电,并为之后的逆变器阶段提供稳定的直流电。
4. 逆变器阶段:通过使用高频开关电路,逆变器将直流电转换为交流电。
逆变器通常使用拓扑结构(如全桥拓扑)和控制算法来实现高效的功率转换和输出。
5. Synchronization:并网逆变器通过与电网同步交流电的频率和相位,确保其输出电能与电网的标准相匹配。
6. 逆变器控制:并网逆变器通过控制其输出功率,以确保将其与电网的电压和频率保持一致。
此外,逆变器还会监测电网的状况,当检测到电网故障或异常时,会立即切断并停止向电网输送电能,以保护逆变器和电网的安全。
7. 输出:并网逆变器将转换后的交流电输出到电网中,为家庭或工业用电提供电能。
通过以上的工作原理,使得太阳能电池板发出的直流电能够转换为适用于电网的交流电,并将其无缝地并入现有的电力系统中,实现了太阳能发电系统的并网供电功能。
并网逆变器工作原理并网逆变器是太阳能发电系统中的重要组成部分,它的主要作用是将太阳能电池板所产生的直流电转换为交流电,并将其并入电网中。
那么,并网逆变器是如何实现这一功能的呢?接下来,我们将从并网逆变器的工作原理入手,为大家详细介绍。
首先,我们来了解一下并网逆变器的基本构成。
并网逆变器通常由直流输入端、电力部分和控制部分组成。
直流输入端接收太阳能电池板产生的直流电,电力部分通过电子元件将直流电转换为交流电,而控制部分则负责监测电网的状态,并确保逆变器的安全运行。
在并网逆变器的工作过程中,首先是直流输入端的工作。
太阳能电池板产生的直流电首先经过直流输入端进入逆变器,然后进入电力部分。
在电力部分,直流电通过一系列的电子元件,如晶体管、二极管等,经过一系列的变换和控制,最终被转换为符合电网要求的交流电。
在这个过程中,电力部分起着至关重要的作用,它需要精确地控制电流和电压的变换过程,以确保最终输出的交流电符合电网的标准。
而控制部分则负责监测电网的状态,并根据实际情况对逆变器进行调节。
当电网出现异常情况时,如电压波动、频率变化等,控制部分会及时发现并采取相应措施,以确保逆变器和电网的安全运行。
同时,控制部分还负责对逆变器的工作状态进行监测和调节,以保证逆变器在不同工作条件下都能够正常工作。
总的来说,并网逆变器的工作原理可以概括为,将太阳能电池板产生的直流电通过电力部分转换为交流电,并将其与电网进行并联。
在这一过程中,直流输入端、电力部分和控制部分各自发挥着重要的作用,共同保证了并网逆变器的正常运行。
通过以上介绍,相信大家对并网逆变器的工作原理有了更加清晰的认识。
并网逆变器作为太阳能发电系统中的关键设备,其工作原理的了解对于太阳能发电系统的建设和运行至关重要。
希望本文能够帮助大家更好地理解并网逆变器,并为太阳能发电系统的发展贡献一份力量。
并网太阳能逆变器工作原理
太阳能并网逆变器是并网发电系统的核心部分,图1所示的单相光伏并网逆变器系统由功率主电路、控制器、驱动电路、检测电路等组成。
其中,功率主电路采用DC/DC,DC/AC两级结构,其中DC/DC电路采用Boost升压变换器,DC/AC电路采用SPWM驱动的单相全桥电路。
控制环节一方面控制DC/DC环节,以实现光伏电池的最大功率点跟踪,另一方面控制DC/AC环节,以使直流母线电压稳定,并将电能转化为220 V/50 Hz正弦交流电。
系统保证并网逆变器输出的正弦电流与电网的相电压同频同相。
逆变器并网时.要求其输出电流与电网电压同频同相。
太阳能并网逆变控制主要涉及功率点控制和输出波形控制两个闭环控制环节。
根据光伏阵列的输出特性,一般采取最大功率点跟踪(MPPT)技术,以实时调整光伏电池的工作点.使之始终工作在最大功率点附近,输出波形控制方式则采用单周数字控制算法。
并且为了保证逆变器正常工作,还需要设计诸如输入侧的接地、漏电流检测、开关管过流等保护电路。
控制环节综合使用DSP和CPLD作为控制核心,开发了丰富灵活的外围电路,控制电路框图如图2所示。
DSP芯片采用哈佛结构的DSP56F803,CPLD采用型号为XC95144XL的高性能低电压可编程逻辑器件。
其中DSP56F803的地址线模式设置为通用输入输出口,作为XC95144XL的复位控制。
当开关管短路或电路过压时,CPLD自动封锁6路PWM输出信号,同时触发DSP外中断,直到DSP发出解锁命令时将驱动芯片IR2113的SD 端口电平拉低.允许输出驱动信号,实现了可靠保护。
太阳能光伏并网控制逆变器工作原理及控制方法
1.光伏电池板:太阳能光伏电池板将太阳能转化为直流电能。
2.光伏逆变器:光伏逆变器用于将直流电能转换为交流电能。
其基本工作原理是将直流电能通过电子元件(如晶体管、MOSFET等)的开关控制,改变电流和电压的形式,最终得到适合电网输入的交流电。
3.控制方法:太阳能光伏并网逆变器的控制方法主要有以下几种:
-简单的开关控制:通过控制开关电路的通断,将直流电能转换为交流电能。
这种方法比较简单,但效率较低。
-最大功率点追踪(MPPT)控制:通过检测光伏电池板输出电压和电流的变化,调整逆变器的工作参数,使得光伏电池板能够在不同光照条件下工作在最佳工作点,提高光伏发电系统的效率。
-滞环控制:为了保护电网和逆变器,滞环控制方法用于对逆变器工作点进行精确控制,并确保逆变器不会输出超过一定限制的电压和电流。
-网络同步控制:光伏逆变器必须与电网同步运行,确保输出的交流电与电网电压相位和频率一致。
这需要逆变器具备精准的频率和相位检测功能,并通过控制电路将输出电压和频率调整到与电网同步。
综上所述,太阳能光伏并网逆变器将直流电能转换为交流电能,并通过不同的控制方法保证逆变器的稳定工作和输出交流电的质量。
随着太阳能光伏技术的不断发展,逆变器的效率和控制精度也在不断提高,使得光伏发电系统在实际应用中更加可靠和高效。
离网逆变器和并网逆变器工作原理-基础电子本文首先介绍了离网逆变器和并网逆变器工作原理,其次阐述了如何区分并网逆变器和离网逆变器的方法,介绍了并网逆变器如何离网使用,具体的跟随我一起来了解一下。
并网逆变器并网逆变器一般分为光伏发电并网逆变器、风力发电并网逆变器、动力设备发电并网逆变器和其他发电设备发电并网逆变器。
并网逆变器的特点是系统的功率高,成本低。
并网逆变器一般用与大型光伏发电站的系统中,很多并行的光伏组串被连到同一台集中逆变器的直流输入端,一般功率大的使用三相的IGBT功率模块,功率较小的使用场效应晶体管,同时使用DSP 转换控制器来改善所产出电能的质量,使它非常接近于正弦波电流。
并网逆变器原理图离网逆变器离网逆变器采用模块部件的完整系统解决方案Xantrex XW 由一些可管理的构建块组成:XW逆变器/充电器、太阳能充电控制器、自动发电机起动模块,以及系统控制板。
离网逆变器工作原理图如何区分并网逆变器和离网逆变器首先光伏逆变器又称为光伏逆变电源调整器,依据逆变器在交大蓝天分布式光伏发电系统中的用途我们可以划分为独立型(离网型)和并网型两种,这两种类型的分类主要是光伏发电系统的用途来划分,可以不必深究,只需要知道交大蓝天光伏发电就是根据光伏系统不同用途划分为这两种即可。
第二是依据逆变器本身的波形调制方式可以分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器,这就是由交大蓝天厂家生产逆变器本身的波形来划分的。
第三根据用于交大蓝天中光伏发电并网系统来划分可以分为变压器型逆变器和无变压器型逆变器。
这个主要是从并网系统不同要求对光伏逆变器的一个分类。
并网逆变器如何离网使用并网逆变器可以直接当作离网逆变器使用并网逆变器将能量直接送到电网上,所以要跟踪电网的频率、相位,相当于一个电流源。
当然现在也有部分逆变器称有低压穿越能力,可以做PQ调节。
离网逆变器相当于自己建立起一个独立的小电网,主要是控制自己的电压,就是一个电压源。
光伏并网逆变器原理
光伏并网逆变器是将太阳能光伏发电系统产生的直流电能,逆变为交流电能并直接供给电网使用的装置。
其工作原理可以简单概括为以下几个步骤:
1. 光伏电池组件吸收阳光并将其转化为直流电能。
这些电池组件通常由多个光伏电池片组成,通过串联和并联的方式组合形成电池组。
2. 直流电能经过光伏逆变器的直流输入端进入,并经过滤波电路进行滤波,去除掉可能存在的干扰信号。
3. 光伏逆变器内部的控制电路会对直流电能进行处理,包括功率调节、电压控制等。
控制电路会监测电池组件的工作状态,确保其在最佳工作点运行。
4. 经过控制电路处理后的直流电能,会经过逆变器内的高频变压器进行变换。
这种变换通常以高频进行,因为高频变换能够有效减小变压器的体积和重量。
5. 经过变压器变换后的电能,会经过输出电路输出为交流电能,并通过与电网连接的电网过滤电路进行过滤。
过滤电路主要是为了确保输出的交流电能符合电网的标准要求,例如电压频率、波形等。
6. 输出的交流电能通过并网电路连接至公共电网,提供给用户使用。
这样,光伏发电系统就实现了与电网的并网运行。
综上所述,光伏并网逆变器通过将光伏电池组件产生的直流电能逆变为交流电能,并利用变压器将电能变换为适合与电网连接的形式,实现了光伏发电系统与电网的无缝连接。
这种装置在太阳能光伏发电系统中起到了至关重要的作用,有效地提高了光伏发电系统的发电效率和可靠性。
并网逆变器工作原理
逆变器将直流电转化为交流电,若直流电压较低,则通过交流变压器升压,即得到标准交流电压和频率。
对大容量的逆变器,由于直流母线电压较高,交流输出一般不需要变压器升压即能达到220V,在中、小容量的逆变器中,由于直流电压较低,如12V、24V,就必须设计升压电路。
中、小容量逆变器一般有推挽逆变电路、全桥逆变电路和高频升压逆变电路三种,推挽电路,将升压变压器的中性插头接于正电源,两只功率管交替工作,输出得到交流电力,由于功率晶体管共地边接,驱动及控制电路简单,另外由于变压器具有一定的漏感,可限制短路电流,因而提高了电路的可靠性。
其缺点是变压器利用率低,带动感性负载的能力较差。
全桥逆变电路克服了推挽电路的缺点,功率晶体管调节输出脉冲宽度,输出交流电压的有效值即随之改变。
由于该电路具有续流回路,即使对感性负载,输出电压波形也不会畸变。
该电路的缺点是上、下桥臂的功率晶体管不共地,因此必须采用专门驱动电路或采用隔离电源。
另外,为防止上、下桥臂发生共同导通,必须设计先关断后导通电路,即必须设置死区时间,其电路结构较复杂。
控制电路工作
逆变器的主电路均需要有控制电路来实现,一般有方波和正弦波两种控制方式,方波输出的逆变电源电路简单,成本低,但效率低,谐波成份大。
正弦波输出是逆变器的发展趋势,随着微电子技术的发展,有PWM功能的微处理器也已问世,因此正弦波输出的逆变技术已经成熟。
1.方波输出的逆变器
方波输出的逆变器目前多采用脉宽调制集成电路,如SG3525,TL494等。
实践证明,采用SG3525集成电路,并采用功率场效应管作为开关功率元件,能实现性能价格比较高的逆变器,由于SG3525具有直接驱动功率场效应管的能力并具有内部基准源和运算放大器和欠压保护功能,因此其外围电路很简单。
2.正弦波输出的逆变器
正弦波输出的逆变器控制集成电路,正弦波输出的逆变器,其控制电路可采用微处理器控制,如INTEL公司生产的80C196MC、摩托罗拉公司生产的MP16以及MI-CROCHIP公司生产的PIC16C73等,这些单片机均具有多路PWM发生器,并可设定上、下桥臂之间的死区时间,采用INTEL公司80C196MC实现正弦波输出的电路,80C196MC完成正弦波信号的发生,并检测交流输出电压,实现稳压。
主电路功率器件的选择
逆变器的主功率元件的选择至关重要,目前使用较多的功率元件有达林顿功率晶体管(BJT),功率场效应管(MOS-FET),绝缘栅晶体管(IGBT)和可关断晶闸管(GTO)等,在小容量低压系统中使用较多的器件为MOSFET,因为MOSFET具有较低的通态压降和较高的开关频率,在高压大容量系统中一般均采用IGBT模块,这是因为MOSFET随着电压的升高其通态电阻也随之增大,而IGBT在中容量系统中占有较大的优势,而在特大容量(100kVA以上)系统中,一般均采用GTO作为功率元件。
