照明计算--照明计算

照明计算--照明计算

【解】
1．灯具类型的选择 2．计算车间面积 3．利用概算曲线查计算灯数N 4．确定实际灯数n
6.3 比功率法（单位容量法）
实际照明设计中，常采用“单位容量法”对 照明用电量进行估算，单位容量法是一种简 单的计算方法，只适用于方案设计时的近似 估算。
1、比功率的概念
照明光源的比功率，是指单位面积上照明光源的安 装功率P0，即
假定房间的顶棚很高，灯具与油画的距离为 6m。 对这一距离求平方36㎡ 再乘以所希望达到的照度值 36㎡×540lx＝19400cd 由此就可以得到所需灯具的中心光强值。
在下表中列出了光强为20000cd的几种射 灯的参数。
1）计算受照房间面积A。 2）根据灯具型式、计算高度及墙壁、顶棚、地板 的反射比和房）按公式计算水平工作面的平均照度
100 Kn E 0.7 N
K——实际的维护系数（概算曲线依据的维护系数为 0.7）； n——实际灯数。
2. 按概算曲线法确定灯数的思路
在实际照明工程设计中，照明计算常常只进 行照度计算。
照度计算的目的
照度计算，就是根据初步拟定的照明方案计 算工作面上的照度，检验是否符合照度标准 的要求；也可以在初步确定灯具类型、功率 和悬挂高度之后，根据工作面上的照度标准 值来计算灯具数目，确定布置方案。
常用的照度计算的方法
利用系数法 概算曲线法 （利用系数法的实用简化） 比功率法 （单位面积安装功率）
2 简化流明法
本方法也只适合于某些类型的照明以及在某 些场所的使用。
使用方法如下：
（1）用光源的初始总光通量除以被照明场 所的面积。 （2）将前面得到的结果再除以2，就能得 到被照明场所的照度近似值。

电气照明第五章 照明计算

电气照明第五章 照明计算

EV 为
若 En 为P点的法线照度， En 在x、y、z三个坐标轴上的分量 分别为 Ex En cos
Ey En cos
Ez En cos
式中，α 、β 、θ 分别为P点法线照度矢量与x、y、z轴之间 的夹角。
任意倾斜面上照度 Ei 完整的计算表达式为 P Ei Eh (cos sin ) h 式中 E — A点的水平照度，lx h
照度计算方法 1、利用系数法: 平均照度计算 2、平方反比法: 点光源逐点照度计算
3、方位系数法：线光源照度计算法
不舒适眩光计算（UGR）
第五章

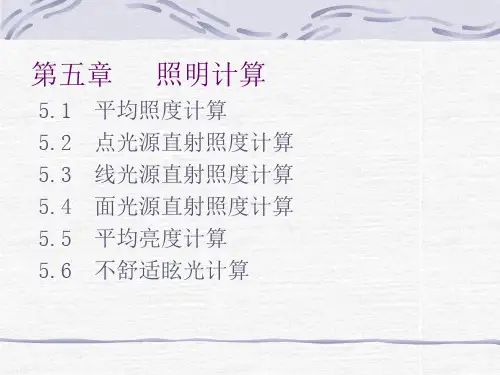

5.1 5.2 5.3 5.4 5.5 5.6
照明计算
平均照度计算 点光源直射照度计算 线光源直射照度计算 面光源直射照度计算 平均亮度计算 不舒适眩光计算
5.1 平均照度计算 —— 利用系数法
一、基本计算公式
1、利用系数
U
f s
式中
U — 利用系数； f — 由灯具发出的最后落到工作面上的光通量；
（4）确定利用系数。在求出室空间比 RCR 、顶棚有效反射 比 cc ，墙面平均反射比 w 以后，按所选用的灯具从计算图 表（表5-2）中，即可查得其利用系数 U 。 （5）确定地板空间有效反射比；
（6）确定利用系数的修正值；
三、概率曲线与单位容量法
1、概算曲线：应用概算曲线应已知以下条件：

— 倾斜面（背光）与水平面的夹角
灯具在水平面上的投影点至情斜面与水平面的 交线的垂直最短距离
P—
h — 灯具至水平面的距离
当δ 角进入arc cos(P/h)范围内时，上式右边第二项取负号。
二、等照度曲线计算法 １、空间等照度曲线

照明计算公式

照明计算公式

照明计算公式
照明计算公式主要有：
1. 照度计算公式：E = Φ/ A，其中E为照度，Φ为光通量，A为照明面积。

2. 光通量计算公式：Φ = E × A，其中Φ为光通量，E为照度，A为照明面积。

3. 照明功率计算公式：P = E × A × CU × UGR，其中P为照明功率，E为照度，A为照明面积，CU为利用系数，UGR为统一光辐射限制。

4. 光源数量计算公式：N = E × A / E0，其中N为光源数量，E为照度，A 为照明面积，E0为单个光源的照度。

5. 点光源计算公式：Fu=Fd+Fρ，当照明光源的尺寸与被照物的距离相比
可以忽略不计时，可视为点光源。

它在计算点上形成的照度E（勒克斯），可用下列计算公式（公式1）：式中I为入射光线的光强（坎德拉）；r为
光源到计算点的距离（米）;ɑ为入射角（入射光线同计算点所在被照平面法线的夹角）。

由于上述公式仅考虑了直射光，未考虑反射光，故增加一附加照度系数Kρ，以表征反射光对计算点上照度的贡献。

为了适当提高初始的
照度,所以又增加表征此因素的的维护系数K。

考虑上述因素后，点光源计算公式为(公式2)：
以上是常见的照明计算公式，根据具体的情况和需求选择合适的公式进行计算。

如何计算照明的照度

如何计算照明的照度

如何计算照明的照度照度是用来衡量其中一点或一些区域的照明强度的物理量，表示单位面积上接收到的光能量。

照度的计算涉及到光源的亮度、光源和物体之间的距离以及物体的反射特性等因素。

下面将介绍一些常用的照度计算方法。

1.点光源照度计算假设光源为点光源，光的传播遵循反距离的平方定律。

此时，照度可以通过以下公式计算：E=I/d^2其中，E表示照度（单位为勒克斯/lux），I表示光源的强度（单位为坎德拉/candela），d表示光源到被照射点的距离（单位为米）。

2.面光源照度计算对于面光源，可以将其看作由多个点光源组成。

面光源的照度计算可以通过将其视为多个点光源的照度之和来实现。

即：E = ∑(Ii / di^2)其中，E表示照度，Ii表示第i个点光源的强度，di表示第i个点光源到被照射点的距离，∑表示对所有点光源求和。

3.反射光照度计算当光源照射到非理想的反射物体上时，一部分光能会被物体吸收，一部分会被物体散射，只有被物体反射的光才会造成可见的照明。

反射光照度的计算需要考虑光源的亮度、物体的反射系数以及光源和物体之间的距离。

计算公式如下：E=I*ρ/d^2其中，E表示照度，I表示光源的强度，ρ表示物体的反射系数，d 表示光源到被照射点的距离。

4.叠加原理当存在多个光源时，可以将各个光源的照度按照叠加原理进行相加。

即：E=∑Ei其中，E表示总的照度，Ei表示第i个光源的照度，∑表示对所有光源的照度求和。

5.照度计的使用照度计是专门用来测量照度的仪器，通常是在实际应用中用来直接测量照明场所的照度。

根据测得的照度值，可以进一步分析和评估照明系统的亮度分布是否满足要求。

总结：照度的计算涉及到光源的亮度、距离以及物体的反射特性等因素。

通过不同的计算方法，可以得到不同条件下的照度数值。

此外，借助照度计等仪器，可以直接测量实际照明场所的照度，对照明系统的亮度分布进行评估。

照明计算

照明计算

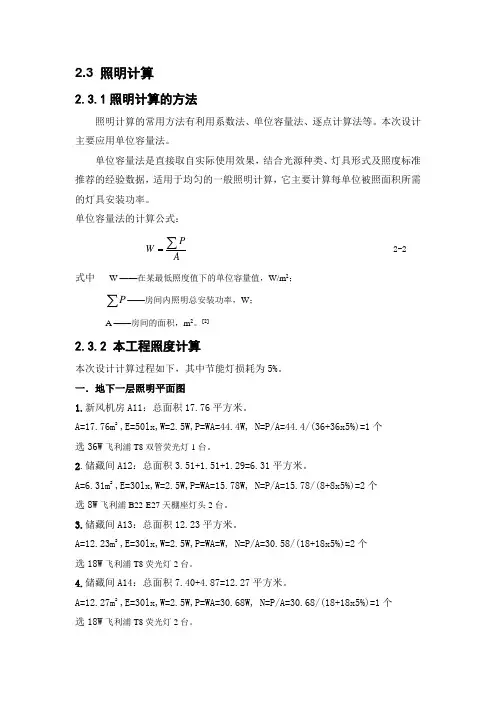

2.3 照明计算2.3.1照明计算的方法照明计算的常用方法有利用系数法、单位容量法、逐点计算法等。

本次设计主要应用单位容量法。

单位容量法是直接取自实际使用效果，结合光源种类、灯具形式及照度标准推荐的经验数据，适用于均匀的一般照明计算，它主要计算每单位被照面积所需的灯具安装功率。

单位容量法的计算公式：AP W ∑= 2-2 式中 W ——在某最低照度值下的单位容量值，W/m 2；∑P ——房间内照明总安装功率，W ；A ——房间的面积，m 2。

[2]2.3.2 本工程照度计算本次设计计算过程如下，其中节能灯损耗为5%。

一．地下一层照明平面图1.新风机房A11：总面积17.76平方米。

A=17.76m 2 ,E=50lx,W=2.5W,P=WA=44.4W, N=P/A=44.4/(36+36x5%)=1个 选36W 飞利浦T8双管荧光灯1台。

2.储藏间A12：总面积3.51+1.51+1.29=6.31平方米。

A=6.31m 2 ,E=30lx,W=2.5W,P=WA=15.78W, N=P/A=15.78/(8+8x5%)=2个 选8W 飞利浦B22-E27天棚座灯头2台。

3.储藏间A13：总面积12.23平方米。

A=12.23m 2 ,E=30lx,W=2.5W,P=WA=W, N=P/A=30.58/(18+18x5%)=2个 选18W 飞利浦T8荧光灯2台。

4.储藏间A14：总面积7.40+4.87=12.27平方米。

A=12.27m 2 ,E=30lx,W=2.5W,P=WA=30.68W, N=P/A=30.68/(18+18x5%)=1个 选18W 飞利浦T8荧光灯2台。

5.配电间A15：总面积13.69平方米。

A=13.69m2 ,E=30lx,W=2.5W,P=WA=27.38W, N=P/A=27.38/(18+18x5%)=2个选18W飞利浦T8荧光灯2台。

6.排风机房A16：总面积17.76平方米。

照明基础知识6-照明计算

照明基础知识6-照明计算

6.6 适于设计师使用的粗略估算方法
1 功率密度法 这个方法对于许多类型的建筑空间都是适用 的。以一个房间为例，如果想要在这个房间 获得所需要的照明水平，采用功率密度法就 是用房间面积乘以单位面积上消耗的照明用 电功耗由此就可以得出使用荧光灯或白炽灯 光源时的用电功率。
如果在照明设计中考虑到如下的原则，那么采用 本方法时才会得到比较理想的效果。
二、任意倾斜面上照度的计算
任意倾斜面上的照度E 按下式计算：
E
p E cos sin h
E——照度计算点的水平照度；
δ——倾斜面（背光面）与水平面的夹角； h——光源至水平面的垂直距离； p——光源在水平面上的投影至倾斜面与水平面交线的垂直距离。
三、垂直面上照度的计算
【例如】
有一个15㎡的私人办公室，房间中有4台双光源灯 具，每个光源的光通量是2850lm。
房间的总光通量为： 4台灯具×2只光源／灯具×28501m／光源=228001m 除以房间面积： 22800lm／15㎡＝1520lm/㎡ 再除以2 1520／2＝760lx
让我们再用另一种方法试一下
1000 h
逐点计算法的计算步骤
4）求计算点水平面上由所有光源直射产生 的总的水平照度：
E Ei
Ei——各灯对计算点产生的水平照度E。
逐点计算法的计算步骤
5）按下式分别计算各灯对计算点产生的倾 斜面照度或垂直面照度。
E p E cos sin h
P0
n——灯数； PN——每灯的额定功率； A——受照房间面积。
nP N A
2、按比功率估算灯具安装功率
受照房间的灯具总功率可按下式估算：

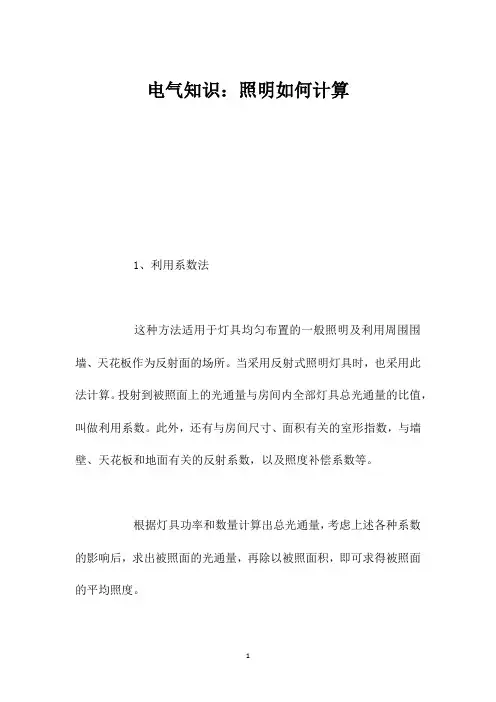

电气知识：照明如何计算

电气知识：照明如何计算

电气知识：照明如何计算
1、利用系数法
这种方法适用于灯具均匀布置的一般照明及利用周围围墙、天花板作为反射面的场所。

当采用反射式照明灯具时，也采用此法计算。

投射到被照面上的光通量与房间内全部灯具总光通量的比值，叫做利用系数。

此外，还有与房间尺寸、面积有关的室形指数，与墙壁、天花板和地面有关的反射系数，以及照度补偿系数等。

根据灯具功率和数量计算出总光通量，考虑上述各种系数的影响后，求出被照面的光通量，再除以被照面积，即可求得被照面的平均照度。

2、逐点计算法
根据电光源向各被照点发射的光通量的直射分量来计算被照点的照度。

逐点计算法适用于水平面、垂直面和倾斜面上的照度计算。

此方法计算的结果比较准确，故可计算车间的一般照明、局部照明和外部照明等，但不适用于计算周围反射性能很高场所的照度。

3、单位容量法
室形指数的概念
把房间分为三个空间，或称为空腔。

把照明器所在的平面称为照明器平面，它是通过照明器光中心的一个水平面。

房间顶棚与照明器平面之间的空间是顶棚空间，参考面（又常称为工作面）与房间地面之间的空间是地面空间，照明器平面与参考面之间的空间是室空间。

照度计算公式

照度计算公式

照度计算公式灯光照度计算公式照度=光通量/面积，即平均1勒克斯的照度, 是1流明的光通量照射在1平方米面积上的亮度。

用这种方法求房间地板面的平均照度时, 在整体照明灯具的情况下, 可以用下列公式进行计算：平均照度= 单个灯具光通量Φ×灯具数量×空间利用系数×维护系数÷地板面积。

公式说明：单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

空间利用系数，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面, 所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关, 照明率也随之变化。

如常用灯盘在3米左右高的空间使用，其利用系数CU 可取之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU 取值范围在；筒灯类灯具在3米左右空间使用，其利用系数CU 可取；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU 可取。

以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。

是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰; 或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数、一般较清洁的场所, 如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K 取；而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K 取；而污染指数较大的场所维护系数K 则可取到左右。

为了让大家能更清晰的理解以上计算公式，下面举一实际工程案例：东莞某机械加工生产车间长为58m 、宽为18m 、高为8m ，矩形，员工作业台面为。

顶棚混合水泥土结构，墙壁刷成白色。

经各方面综合考虑现采用250W 金卤光源作为照明使用，经查《建筑照明标准手册》，400Lx 照度即可达到该车间照明需求。

试计算需多少套灯具？解：根据室内计算公式：EAV=/ 查资料得各参数：、250W 单端涂粉形金卤光源的总光通量为：Φ=18500；、CU 取=；K= 将以上各参数代入公式得：N=49 。

照明亮度计算方法

照明亮度计算方法

（照明）亮度计算方法照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数：一般室内取0.4，体育取0.3维护系数：一般取0.7～0.8举例1：室内照明：4×5米房间，使用3×36W隔栅灯9套平均照度＝光源总光通量×CU×MF/面积＝(2500×3×9)×0.4×0.8÷4÷5＝1080 Lux结论：平均照度1000Lux以上举例2：体育馆照明：20×40米场地，使用POWRSPOT 1000W金卤灯60套平均照度＝光源总光通量×CU×MF/面积＝(105000×60)×0.3×0.8÷20÷40＝1890 Lux结论：平均水平照度1500Lux以上某办公室平均照度设计案例：设计条件：办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，维护系数0.8，灯具数量33套，求办公室内平均照度是多少？灯具解决方案：灯具采用DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。

根据公式可求得：Eav = (33套X 6000Lm X 0.7 X 0.8) ÷ (18.2米X 10.8米)= 110880.00 ÷ 196.56 m2= 564.10Lux照明设计必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要有以下的几个因素：灯具的配光曲线灯具的光输出比例室内的反射率，入天花板、墙壁、工作桌面等室内指数大小不同的光源设计光通量是不一样的，与功率，电压有关。

一个灯具设计使用的光源个数也是不同的，因此，一个灯具的若干个光源的光通量总和，就是该灯具的光通量。

第8章照明计算

第8章照明计算
结论：实际照度是814lx。它高于推荐的数值，说明实际使用的灯具多了。 建议：可以减低25％的光通量，即采用610lx，也就是在每个房间中减掉 一台灯具。
【空间照明设计】第八章 照明计算
第五节 利用系数计算方法
一、公式
平均照度(Eva)＝ 单个灯具光通量(Φ)×灯具数量(N)×空间利用系数 (CU)×维护系数(K)÷地板面积(m2) (适用于室内或体育场的照明计算) 1．单个灯具光通量(Φ)指的是这个灯具内所含光源的裸光源总光通量值。 2．空间利用系数(CU)是指从照明灯具放射出来的光束有百分之多少到达地 板和作业台面，所以与照明灯具的设计、安装高度、房间的大小和反射率的 不同相关，照明率也随之变化。
结论：该空间平均照度是1080 lx。
【空间照明设计】第八章 照明计算
三、注意事项 照明设计必须要求准确的利用系数，否则会有很大的偏差，影响利用系
数的大小主要有以下几个因素 *灯具的配光曲线 *灯具的光输出比例 *室内的反射率，如天花板、墙壁、工作桌面等 *室内指数大小
【空间照明设计】第八章 照明计算
照度(lx) 3000-750 750-300 300-150
150-75 75-30
场所 室内陈列、示范表演场所、柜台 电梯大厅、电扶梯 商谈室、化妆室、厕所、楼梯、走道 休息室、店内一般照明 安全楼梯
【空间照明设计】第八章 照明计算
八、住家
照度(lx)
场所
2000-750 手工艺、裁缝
1000-500 书房
课后作业 OfficePLUS
背景图片素材
作业数量 做在A4复印纸上，列出公式，得出结论。
建议课时 8课时
150-75
走廊、电梯走道、厕所、值班室、工友室、天桥、校内室外运动场

7.照明计算

7.照明计算

利用系数 CU
利
用
Байду номын сангаас
系
数 :
ρ CC ρ W RCR 0 1 2 3 4 5 6 7 8 9 10
50 .75 .68 .61 .54 .49 .43 .39 .35 .31 .28 .25
80 30 .75 .65 .57 .50 .44 .38 .34 .30 .26 .23 .20
– 由表4-6知YG6-2型荧光灯：Φ＝2×2400＝4800lx
N 21081 4.4 套 4800
Eav
•
NK Sk
可按4套或5套布置，如按5套布置验算平均照度为： 稍大于平均照度推荐值150lx，满足要求。
5 4800 0.555 170.81 lx 1.3 60
54
•
• 按Pt=70%,Pq=50%; KRC=4查表的Kμ=0.52；KRC=5查表的Kμ=0.46 0.52 0.46 (4.25 4) 0.505 插值计算KRC=4.25时， K 0.52 54 • 按Pt=70%, KRC=4.25; 0.605 0.505 (60 50) 0.555 插值计算Pq=60%时， K 0.605
K RC – 确定室形系数： – 确定利用系数： 5h(a b) 5 3 (12 5) 4.25 ab 12 5
•
根据已知墙面反射系数、顶棚反射系数、室形系数查表 4－8中的YG6-2型荧光灯的利用系数，采用插值法查取。 • 按Pt=70%,Pq=70%; KRC=4查表的Kμ=0.62；KRC=5查表的Kμ=0.56 0.62 0.56 (4.25 4) 0.605 • 插值计算KRC=4.25时， K 0.62

灯具照度计算说明

灯具照度计算说明

计算公式：灯具数量（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

常用灯盘在3米左右高的空间使用，其利用系数C 可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。

一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K 取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。

(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室内照明，4×5米房间，使用3×36W隔栅灯9套计算公式: 平均照度＝光源总光通×CU×MF/面积 (2500×3×9)×0.4×0.8÷4÷5＝1080 Lux 结论：平均照度1000Lux以上举例：2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40＝1890 Lux 结论：平均水平照度1500Lux以上，垂直照度1000Lux 以上。

电气照明 照明计算
