《建筑照明-第四章照明计算》

《建筑照明-第四章照明计算》

1 平均照度计算
5、确定地板空间有效反射比ρfc 、确定地板空间有效反射比
∑ρ A ρ= ∑A
i i
i
=
ρ f (l × w) + ρ fw [2(l × h fc + w × h fc )]
l × w + 2(l × h fc + w × h fc )
=
ρ f + 0.4 ρ fw × FCR
1 + 0.4 × FCR

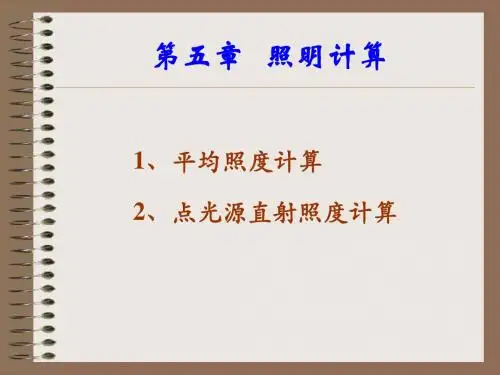

第五章 照明计算
1、平均照度计算 、 2、点光源直射照度计算 、
第五章 照明计算
第五章 照明计算
照明计算内容： 照明计算内容： 照度计算 亮度计算 眩光计算 照明计算发展方向：简单、迅速、 照明计算发展方向：简单、迅速、准确
第五章 照明计算
照度是评价照明的最重要的指标。 照度是评价照明的最重要的指标。 照度计算目的： 照度计算目的：
1 平均照度计算
(1) 平均反射比 平均反射比ρ 分别表示为第i表面及其反射比 以Ai、ρ分别表示为第 表面及其反射比， 分别表示为第 表面及其反射比， 由下面公式求出： 则ρ由下面公式求出： 由下面公式求出
∑ρ A = ∑ρ A ρ= A ∑A
i i i i S
i
As-顶棚 或地板 空间内所有表面的总面积，单位为 2 顶棚(或地板 空间内所有表面的总面积，单位为m 顶棚 或地板)空间内所有表面的总面积
l + w hcc CCR = 5hcc = RCR lw hrc
lw
地板空间比(Floor Coefficient Ratio) 地板空间比
l + w h fc FCR = 5h fc = RCR lw hrc

照明亮度计算方法

照明亮度计算方法

（照明）亮度计算方法照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数：一般室内取0.4，体育取0.3维护系数：一般取0.7～0.8举例1：室内照明：4×5米房间，使用3×36W隔栅灯9套平均照度＝光源总光通量×CU×MF/面积＝(2500×3×9)×0.4×0.8÷4÷5＝1080 Lux结论：平均照度1000Lux以上举例2：体育馆照明：20×40米场地，使用POWRSPOT 1000W金卤灯60套平均照度＝光源总光通量×CU×MF/面积＝(105000×60)×0.3×0.8÷20÷40＝1890 Lux结论：平均水平照度1500Lux以上某办公室平均照度设计案例：设计条件：办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，维护系数0.8，灯具数量33套，求办公室内平均照度是多少？灯具解决方案：灯具采用DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。

根据公式可求得：Eav = (33套X 6000Lm X 0.7 X 0.8) ÷ (18.2米X 10.8米)= 110880.00 ÷ 196.56 m2= 564.10Lux照明设计必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要有以下的几个因素：灯具的配光曲线灯具的光输出比例室内的反射率，入天花板、墙壁、工作桌面等室内指数大小不同的光源设计光通量是不一样的，与功率，电压有关。

一个灯具设计使用的光源个数也是不同的，因此，一个灯具的若干个光源的光通量总和，就是该灯具的光通量。

照明计算公式

照明计算公式

照明计算公式
照明计算公式主要有：
1. 照度计算公式：E = Φ/ A，其中E为照度，Φ为光通量，A为照明面积。

2. 光通量计算公式：Φ = E × A，其中Φ为光通量，E为照度，A为照明面积。

3. 照明功率计算公式：P = E × A × CU × UGR，其中P为照明功率，E为照度，A为照明面积，CU为利用系数，UGR为统一光辐射限制。

4. 光源数量计算公式：N = E × A / E0，其中N为光源数量，E为照度，A 为照明面积，E0为单个光源的照度。

5. 点光源计算公式：Fu=Fd+Fρ，当照明光源的尺寸与被照物的距离相比
可以忽略不计时，可视为点光源。

它在计算点上形成的照度E（勒克斯），可用下列计算公式（公式1）：式中I为入射光线的光强（坎德拉）；r为
光源到计算点的距离（米）;ɑ为入射角（入射光线同计算点所在被照平面法线的夹角）。

由于上述公式仅考虑了直射光，未考虑反射光，故增加一附加照度系数Kρ，以表征反射光对计算点上照度的贡献。

为了适当提高初始的
照度,所以又增加表征此因素的的维护系数K。

考虑上述因素后，点光源计算公式为(公式2)：
以上是常见的照明计算公式，根据具体的情况和需求选择合适的公式进行计算。

照明计算

照明计算

2.3 照明计算2.3.1照明计算的方法照明计算的常用方法有利用系数法、单位容量法、逐点计算法等。

本次设计主要应用单位容量法。

单位容量法是直接取自实际使用效果，结合光源种类、灯具形式及照度标准推荐的经验数据，适用于均匀的一般照明计算，它主要计算每单位被照面积所需的灯具安装功率。

单位容量法的计算公式：AP W ∑= 2-2 式中 W ——在某最低照度值下的单位容量值，W/m 2；∑P ——房间内照明总安装功率，W ；A ——房间的面积，m 2。

[2]2.3.2 本工程照度计算本次设计计算过程如下，其中节能灯损耗为5%。

一．地下一层照明平面图1.新风机房A11：总面积17.76平方米。

A=17.76m 2 ,E=50lx,W=2.5W,P=WA=44.4W, N=P/A=44.4/(36+36x5%)=1个 选36W 飞利浦T8双管荧光灯1台。

2.储藏间A12：总面积3.51+1.51+1.29=6.31平方米。

A=6.31m 2 ,E=30lx,W=2.5W,P=WA=15.78W, N=P/A=15.78/(8+8x5%)=2个 选8W 飞利浦B22-E27天棚座灯头2台。

3.储藏间A13：总面积12.23平方米。

A=12.23m 2 ,E=30lx,W=2.5W,P=WA=W, N=P/A=30.58/(18+18x5%)=2个 选18W 飞利浦T8荧光灯2台。

4.储藏间A14：总面积7.40+4.87=12.27平方米。

A=12.27m 2 ,E=30lx,W=2.5W,P=WA=30.68W, N=P/A=30.68/(18+18x5%)=1个 选18W 飞利浦T8荧光灯2台。

5.配电间A15：总面积13.69平方米。

A=13.69m2 ,E=30lx,W=2.5W,P=WA=27.38W, N=P/A=27.38/(18+18x5%)=2个选18W飞利浦T8荧光灯2台。

6.排风机房A16：总面积17.76平方米。

景观照明计算方法

景观照明计算方法

照度计算方法利用系数法计算平均照度平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适用于室内或体育场的照明计算)利用系数：一般室内取0.4，体育取0.3维护系数：一般取0.7～0.8举例1：室内照明：4×5米房间，使用3×36W隔栅灯9套平均照度＝光源总光通量×CU×MF/面积＝(2500×3×9)×0.4×0.8÷4÷5＝1080 Lux结论：平均照度1000Lux以上举例2：体育馆照明：20×40米场地，使用POWRSPOT 1000W金卤灯60套平均照度＝光源总光通量×CU×MF/面积＝(105000×60)×0.3×0.8÷20÷40＝1890 Lux结论：平均水平照度1500Lux以上1 万瓦= 10KW 。

单相电与三相电需要电流值不一样，要求的电缆截面积不一样。

电缆的芯大小，即电缆导体截面积大小决定载电流能力（功率容量）。

成品电缆的截面积有标准。

常用的是说xx平方的电缆（其实是指xx 平方mm截面积）。

芯又分铜、铝两种。

同一截面积的情况，铜比铝承载电流大。

铝10mm 及一下承载电流=截面积x 5 .；例如6mm的= 30A承载电流。

铜线。

同一电流可以采用比铝线小1 等级截面积。

(导线截面积是有标准的，1，2.5，4，6，8，。

）。

如果计算出铝线是10mm 的，那么使用铜线8mm的即可满足要求。

单相电，可以按照1kW=4.5A 电流来计算功率、电流。

进而可以计算需要多少截面积的电缆。

10KW，那么需要45A的承载电流电缆。

需要10mm的铝线。

或8mm铜线。

三相电，按照1KW=1.5A 电流计算。

10KW需要15A承载电流。

需要4mm铝线，或2.5铜线。

照明基础知识6-照明计算

照明基础知识6-照明计算

6.6 适于设计师使用的粗略估算方法
1 功率密度法 这个方法对于许多类型的建筑空间都是适用 的。以一个房间为例，如果想要在这个房间 获得所需要的照明水平，采用功率密度法就 是用房间面积乘以单位面积上消耗的照明用 电功耗由此就可以得出使用荧光灯或白炽灯 光源时的用电功率。
如果在照明设计中考虑到如下的原则，那么采用 本方法时才会得到比较理想的效果。
二、任意倾斜面上照度的计算
任意倾斜面上的照度E 按下式计算：
E
p E cos sin h
E——照度计算点的水平照度；
δ——倾斜面（背光面）与水平面的夹角； h——光源至水平面的垂直距离； p——光源在水平面上的投影至倾斜面与水平面交线的垂直距离。
三、垂直面上照度的计算
【例如】
有一个15㎡的私人办公室，房间中有4台双光源灯 具，每个光源的光通量是2850lm。
房间的总光通量为： 4台灯具×2只光源／灯具×28501m／光源=228001m 除以房间面积： 22800lm／15㎡＝1520lm/㎡ 再除以2 1520／2＝760lx
让我们再用另一种方法试一下
1000 h
逐点计算法的计算步骤
4）求计算点水平面上由所有光源直射产生 的总的水平照度：
E Ei
Ei——各灯对计算点产生的水平照度E。
逐点计算法的计算步骤
5）按下式分别计算各灯对计算点产生的倾 斜面照度或垂直面照度。
E p E cos sin h
P0
n——灯数； PN——每灯的额定功率； A——受照房间面积。
nP N A
2、按比功率估算灯具安装功率
受照房间的灯具总功率可按下式估算：

照明计算

照明计算

浙江师范大学美术学院
重点照明计算
逐点计算法： • 这种计算方法只适用于单独的点光源照明，不适用于整体照明或其他 方式的局部照明。 • 要计算出光源与被照物体之间距离的平方值，再乘以所要求的照度值， 就可以获得光源的发光强度值。 距离2 ×照度值＝光强 • 光强与光通量一样因光源的种类和功率的不同而不同。如60W的射灯、 35W的低压卤钨射灯和50W的低压钨丝射灯，光强都是20000cd。 • 例如：要照亮墙面上的一幅油画，其要求照度为800lx，假定房间顶 棚很高，灯具与油画的距离为5m，求光强和选用的光源。 52 ×800lx ＝20000cd 由此得出光强为20000cd，上面提到的三种射灯都符合标准，具体根 据空间的功能和环境因素来考虑哪种光源最为合适。 浙江师范大学美术学院
1、单位容量法： • 单位容量×照度值×面积＝光源的总容量N（瓦数） • 例如：会议室面积24㎡，高4m，照度需要125lx，采用间接型的白炽灯 照明，天棚与墙面都是浅色。试求房间所需照明的总容量和灯具数目、 功率。 N＝0.32W×125lx×24㎡ ＝960W 由于房间比较高，所以应 使用荧光灯、充气 多计算20﹪的光能损耗。 照明 使用白炽灯 灯 960W﹢(960W×0.20) 天棚 浅色 浅色 暗色 浅色 浅色 暗色 ＝1152W 墙面 浅色 暗色 暗色 浅色 暗色 暗色 由此可以确定：会议室照 直接型 0.02 0.18 0.20 0.05 0.06 0.06 明的总容量为1152W，可 半直接型 0.16 0.24 0.28 0.06 0.07 0.08 以安装功率为200W的白炽 均匀漫射型 0.24 0.30 0.37 0.07 0.09 0.11 0.28 0.37 0.48 0.08 0.11 0.13 灯6个，可分为两排，每排 半间接型 0.32 0.46 0.63 0.09 0.13 0.19 间接型 3个。 浙江师范大学美术学院

建筑电气照明之照明计算

建筑电气照明之照明计算

建筑电气照明之照明计算首先，建筑照明的照明计算需要确定各个区域的光照度要求，即不同区域所需的光照强度。

根据建筑物的用途和功能，可以参考国家相关的照明标准和规范来确定光照度要求。

例如，一般的办公室需要的光照度为300-500勒克斯，而图书馆和阅览室需要的光照度则较高，一般在500-1000勒克斯以上。

确定了各个区域的光照度要求后，下一步就是确定所需的照明灯具的数量。

照明灯具的数量可以通过简单的公式来计算，公式为：N=(E×A)/(E0×η)其中，N为所需的照明灯具数量，E为所需的光照度，A为需要照明的区域的面积，E0为照明灯具的光效，η为照明系统的总效率。

照明灯具的光效表示单位的能量输入下，灯具所发出的光通量，通常以流明/瓦特（lm/W）为单位。

不同类型的照明灯具具有不同的光效，例如白炽灯的光效一般在10-20 lm/W，荧光灯的光效一般在60-70 lm/W，而LED灯的光效则达到了80-100 lm/W以上。

照明系统的总效率包含了灯具和其它组件的功率损耗、反射损耗和调光器的损耗等。

在实际计算中，可以根据经验值来取得一个适当的估计值，一般在0.8-0.9之间。

通过以上的公式计算出所需的照明灯具数量后，下一步就是确定照明灯具的布置方式。

灯具的布置需要考虑到照明要求、建筑结构和装修方式等因素。

一般来说，为了达到均匀的照明效果，可以采用等间距和等距照明的方式来布置灯具。

此外，还可以通过调整灯具的安装高度和角度来改变光照的分布。

最后，根据照明需求确定适合的照明灯具。

照明灯具的选择需要考虑到照明要求、能耗、使用寿命和维护成本等因素。

目前，LED灯具由于其高效节能、长寿命和环保等优点，已经逐渐取代传统的荧光灯和白炽灯成为主流的照明选择。

总结起来，建筑电气照明的照明计算包括确定光照度要求、计算照明灯具数量、灯具的布置和选择等步骤。

通过科学合理的照明计算，可以保证建筑物内各个区域的照明效果和照明质量，同时实现节能和环保的目标。

第8章照明计算

第8章照明计算
结论：实际照度是814lx。它高于推荐的数值，说明实际使用的灯具多了。 建议：可以减低25％的光通量，即采用610lx，也就是在每个房间中减掉 一台灯具。
【空间照明设计】第八章 照明计算
第五节 利用系数计算方法
一、公式
平均照度(Eva)＝ 单个灯具光通量(Φ)×灯具数量(N)×空间利用系数 (CU)×维护系数(K)÷地板面积(m2) (适用于室内或体育场的照明计算) 1．单个灯具光通量(Φ)指的是这个灯具内所含光源的裸光源总光通量值。 2．空间利用系数(CU)是指从照明灯具放射出来的光束有百分之多少到达地 板和作业台面，所以与照明灯具的设计、安装高度、房间的大小和反射率的 不同相关，照明率也随之变化。
结论：该空间平均照度是1080 lx。
【空间照明设计】第八章 照明计算
三、注意事项 照明设计必须要求准确的利用系数，否则会有很大的偏差，影响利用系
数的大小主要有以下几个因素 *灯具的配光曲线 *灯具的光输出比例 *室内的反射率，如天花板、墙壁、工作桌面等 *室内指数大小
【空间照明设计】第八章 照明计算
照度(lx) 3000-750 750-300 300-150
150-75 75-30
场所 室内陈列、示范表演场所、柜台 电梯大厅、电扶梯 商谈室、化妆室、厕所、楼梯、走道 休息室、店内一般照明 安全楼梯
【空间照明设计】第八章 照明计算
八、住家
照度(lx)
场所
2000-750 手工艺、裁缝
1000-500 书房
课后作业 OfficePLUS
背景图片素材
作业数量 做在A4复印纸上，列出公式，得出结论。
建议课时 8课时
150-75
走廊、电梯走道、厕所、值班室、工友室、天桥、校内室外运动场

7.照明计算

7.照明计算

利用系数 CU
利
用
Байду номын сангаас
系
数 :
ρ CC ρ W RCR 0 1 2 3 4 5 6 7 8 9 10
50 .75 .68 .61 .54 .49 .43 .39 .35 .31 .28 .25
80 30 .75 .65 .57 .50 .44 .38 .34 .30 .26 .23 .20
– 由表4-6知YG6-2型荧光灯：Φ＝2×2400＝4800lx
N 21081 4.4 套 4800
Eav
•
NK Sk
可按4套或5套布置，如按5套布置验算平均照度为： 稍大于平均照度推荐值150lx，满足要求。
5 4800 0.555 170.81 lx 1.3 60
54
•
• 按Pt=70%,Pq=50%; KRC=4查表的Kμ=0.52；KRC=5查表的Kμ=0.46 0.52 0.46 (4.25 4) 0.505 插值计算KRC=4.25时， K 0.52 54 • 按Pt=70%, KRC=4.25; 0.605 0.505 (60 50) 0.555 插值计算Pq=60%时， K 0.605
K RC – 确定室形系数： – 确定利用系数： 5h(a b) 5 3 (12 5) 4.25 ab 12 5
•
根据已知墙面反射系数、顶棚反射系数、室形系数查表 4－8中的YG6-2型荧光灯的利用系数，采用插值法查取。 • 按Pt=70%,Pq=70%; KRC=4查表的Kμ=0.62；KRC=5查表的Kμ=0.56 0.62 0.56 (4.25 4) 0.605 • 插值计算KRC=4.25时， K 0.62

室内照明设计——照度计算公式

室内照明设计——照度计算公式

在平时做照度计算时，如果我们已知利用系数“CU”，则可以方便的利用一个经验公式进行快速计算，求出我们想要的室内工作面的平均照度值。

我们通常把这种计算方法称为“利用系数法求平均照度”，也叫流明系数法。

照度计算有粗略地计算和精确地计算2种。

例如，假设像住宅那样整体照度应该在100勒克斯(lx)的情况，而即使是90勒克斯(lx)也不会对生活带来很大的影响。

但是，如果是道路照明的话,情况就不同了。

假设路面照度必须在20勒克斯(lx)的情况下，如果是18勒克斯(lx)的话，就有可能造成交通事故频发。

商店也是一样，例如，商店的整体最佳照度是500勒克斯(lx) ，由于用600勒克斯(lx)的照度,所以,照明灯具数量和电量就会增加,并在经济上造成影响。

无论是哪一种照度计算都是重要的。

虽然只是粗略地估算,也会有20%-30%的误差。

所以建议在一般情况下最好采用专业的照明设计软件进行精确模拟计算，将误差控制在最小范围内。

但有时我们由于情况特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具：照度(勒克斯lx)=光通量(流明lm)/面积(平方米m2)即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m2)面积上的亮度。

用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算。

平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)公式说明：1、）单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、）空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

电气照明 照明计算

电气照明 照明计算

四、逐点计算法举例
有一接待室长6.6m， 宽4.4m，净高3m， 采用JXDS-2平圆吸 顶灯6只，房间顶棚 反射比为0.7。墙面 的平均反射比为0.5， 求房间内A点上的照 度。
第四节 线光源直射照度计算（方位系数法）
一、线光源的光强分布 线光源光强一般分为两个面表示，见 图示。
7-33
7-34
7---7
1）确定房间的各特征量。2）确定顶棚空间的有效反射比 。 3）确定墙面平均反射比 。 4）确定地板空间有效反射比。
5）确定利用系数。（查表，内插法。）
四、概算曲线与单位容量法
为简化计算，把利用系数法计算的结果制成曲线，假设被 照面的平均照度为100lx时，求出房间面积与所用灯具数量的 关系曲线称为概算曲线。
7---5
l---室长；w—室宽； hrc---室空间高度； hcc---顶棚空间高度； hfc----地板空间高度
7---3
2.有效空间反射比
7---6
A0---顶棚（或地板）平面面积（m2）；A s—顶棚或地
板空间内所有表面的总面积（m2） ； ρ---顶棚或地板空
间各表面的平均反射比
平均反射比由7-7计算 3.确定利用系数的步骤
三.道路照明计算举例
例5.如图所示，某小区道 路照明采用交错式排列， 灯杆间距为46m，路面宽 度为14m，灯具安装高度 为8m，伸出1.5m。采用 JTY-61型灯具（250W高 压钠灯），灯泡额定光通 量为23750lm。试求路灯 （1）（2）（3）对A点的 照度。灯具水平安装，照 度曲线见等照度曲线图。
例6 如图所示路灯单侧布置， 灯间距为25m，路面宽6m， 灯具安装高度为6m，伸出 1m。采用JTY23-125型灯 具（125W荧光高压汞灯）， 灯泡额定光通为4750lm。 灯具安装仰角为50，试求 路面平均照度。灯具利用 系数曲线见附图。

建筑电气照明照明计算

建筑电气照明照明计算
Eh－水平面照度，单位为lx Φ－实际所采用灯具的光源的总光通量，单位为lm K－维护系数 ∑e －各灯具产生假设水平照度的总和，单位为lx，可从对
应的空间等照度曲线中查得
e1.6=12lx e2.5=4.2lx e3.4=0.9lx
图5-6 பைடு நூலகம்XD5-2型平圆吸顶灯具1×100W的空间等照度曲线
建筑电气照明照明计算
2020/8/1
照度是评价照明的最重要的指标。 照度计算目的：
根据照明需要及其他已知条件(照明器型式及布置 、房间各个面的反射条件及污染情况等)，决定照明 器数量及电光源容量，确定照明器布置方案。
在照明器型式、布置及光源的容量已确定情况下， 通过照明计算来定量评价实际场合的照明质量。
光源光通量利用系数(简称利用系数)。
一、基本计算公式
1、利用系数
式中 —利用系数； —由灯具发出的最后落到工作面上的光通量；单
位：lm； —每个灯具中光源额定总光通量，单位：lm。
利用系数与照明器的光强分布（配光特性）、照明器 的效率、照明器的悬挂高度、房间的大小及形状和室内各 反射面的反射比等因素有关。
如果不是表中的整数，用内插法求出U
表中接近RCR的两个数组(RCR1,U1)、 (RCR2,U2)
5、确定地板空间有效反射比ρfc
ρf－地面实际反射比、ρfw－地面空间内墙面实际反射比
6、确定利用系数的修正值γ 表中利用系数的数值是按ρfc=20%计算的
如果不是表中的整数，用内插法求出γ
表中接近RCR的两个数组(RCR1, γ1)、 (RCR2, γ2)
单位容量法的依据也是利用系数法，是一种 简单的计算方法，只适用于方案设计时的近似估 算。
1、光源比功率法 以(W/m2)来表示，指单位面积上照明

照明工程计算公式

照明工程计算公式

照明工程计算公式每平方米需要多少 w 照度，照度公式照明 2010-04-28 17:11:04 阅读2014 评论0 字号：大中小订阅计算公式：是以单位容量法来计算的，n=Pn/Pn,la 其中n表示所需灯的数量（支），Pn表示达到某一照度值时全部灯的标称功率之和（W）， Pn,la表示达到100 Lx照度是全部灯的标称功率（W）。

单位容量法计算的基础是：为达到平均照度100 Lx时，室内地面面积每平方米需要用白炽灯约22w或荧光灯5.5w. 对于白炽灯的计算：Pn,100=22w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）对于荧光灯的计算：Pn,100=5.5w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）A表示地面面积（m2）即：比如10m2地面，选用照度为100 lx时考虑安装40w 的荧光灯，要安装多少支？Pn,100=5.5w/m2*1m2=55w n=55w/40w=1.375≈2支如果你取室内的照度为300 lx,那么所需的灯数为 Pn,300=(E/100lx)*Pn,100=(300/100）*55=165w n=165/40=4.125≈5支你按照这样的算法不就可以得出每平方米需要多少 w 了吗？工厂照度要求为250-300 Lx“宴会场所”照度要求为300-700 Lx，“餐厅” 照度要求为150-300 Lx“餐厅”，照度要求为200 Lx，高5米，45瓦的节能灯，1000平方米要80个。

2600平方米，大概要210个吧。

2.家里面积平方适合用多少瓦的节能灯（灯泡）一般的标准是：15—18平方米照明用灯光在60—80瓦；30—40平方米在100—150瓦；40—50平方米在220—280瓦；60—70平方米在300—350瓦；75—80平方米在400~450瓦。

通常卫生间的照明每平方米2瓦就可以了；餐厅和厨房每平方米4瓦足够了，而书房和客厅要大些，每平方米需8瓦；在写字台和床头柜上的台灯可用15至60瓦的灯泡，最好不要超过60瓦。

照明质量及照度计算

照明质量及照度计算

照明质量及照度计算一、电气照明的照度标准各种工作场所和其他活动场所的照度标准，必须符合新订国家标准《工业企业照明设计》的规定。

附录中表A-24列出了上述国家标准规定的生产车间及工作和生活场所的平均照度( 范围)。

在一般情况下，应取照度范围的中间值作为设计的工作面上的标准照度。

如符合下列条件之一时，应取照度范围的最高值作为设计照度：1.I～Ｖ等级的视觉工作，当眼睛至识别对象的距离超过0.5m时；2.连续长时间紧张的视觉工作，对眼睛有不良影响时；3.识别对象在活动面上，识别时间短促而辨别困难时；4.工作需要特别注意操作安全时；5.识别对象的反射系数很低或与背景的对比很低时；6.当作业精度要求较高时。

如符合下列条件之一时，应取照度范围的最低值作为设计照度：1.只需短暂地进行工作时；2当精度或速度无关重要时;3识别对象的反射系数很高或与背景的对比很强时。

二、照度的计算照度的计算方法，有利用系数法、概算曲线法、比功率法和逐点计算法等。

(一)利用系数法1.利用系数的概念照明光源的利用系数(utilization coefficient) 是用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出的光通量之比来表示，即u=φe/nφ利用系数u与下列因数有关：1).与灯具的型式、光效和配光曲线有关。

2).与灯具悬挂高度有关。

悬挂越高，反射光通越多，利用系数也越高。

3).与房间的面积及形状有关。

房间的面积越大，越接近于正方形，则由于直射光通越多，因此利用系数也越高。

4).与墙壁、顶棚及地板的颜色和洁污情况有关。

颜色越浅，表面越洁净，反射的光通越多，因而利用系数也越高。

2.利用系数的确定利用系数值应按墙壁和顶棚的反射系数及房间的受照空间特征来确定。

房间的受照空间特征用一个“室空间比”(room cabin rate，缩写为RCR)的参数来表征。

如图8-12所示，一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间。

照明计算（精）

照明计算（精）

题目：一个办公室长宽尺寸为9米X3.6米，房间高度4.0米，假设吊装了3只2X40W的普通双管荧光灯，灯具底边距地3.0米，工作台高度0.8米。

顶板、墙壁和地面的反射系数分别为0.7、0.5、0.3，请计算该办公室的平均照度。

（提示：可以翻阅《建筑电气设计手册》等参考书籍）答1：首先选择照度计算方法：（平均照度计算适用于房间长度小于宽度的4倍，灯具为均匀布置以及使用对称或近似对称光强分布灯具时的照度计算）本题符合要求。

而利用系数法是民用建筑中常用的计算平均照度的方法。

公式：E＝N*φ*U*D/A其中E——平均照度；N——灯具数量；φ——每盏灯具的光通量；U——利用系数（查表）D——维护系数（办公室取0.75）;A——房间面积。

由于查表U需要室形系数，这里在说一下室形系数R的计算方法，矩形房间R＝(L*W)/{H*(L+W)}本题为1.17，（在依据各反射系数）根据内插法求得U＝0.36。

这里要说的是，荧光灯的光通量一般两种2300？3200？还有就是灯具情况，是格栅，磨纱罩，还是控照式吸顶？（这几种情况光通量损失都不一样）我按2300，吸顶来算（光通量损失35％）E=3*2*2300*65%*0.36*0.75/（9*3.6）＝75lx？要是按单位容量法，我做设计是一般办公室按3.5W/平米为100lx计算。

（我会做到17.5W/平米）。

这道题就是240/（9*3.6*3.5）*100＝211lx。

岂有此理，这两个怎么差这么多，一定是房间有问题9*3.6太狭长了！答2：RCR=5*(3-0.8)*(9+3.6)/(9*3.6)=4.28根据已知的Pcc=70%，Pw=50%，Pfc=30%，查表可得U=0。

48平均照度=2200*2*3*0.48*65%/9*3.6*1.3=98LX答3：每一个灯具内灯泡的光通量Φ=2*2200=4400lm灯具的数量N=3房间长度L=9m房间宽度W=3.6m计算高度h=3-0.8=2.2m房间面积A=L*W=9*3.6=32.4m2指形系数i=L*W/{h(L+W)}=9*3.6/{2.2*(9+3.6)}=1.17天棚反射系数ρt=0.7墙壁反射系数ρq=0.5地面反射系数ρd=0.3用插值法得光通利用系数U=0.50维护系数K=0.8平均照度E=Φ*N*U*K/A=4400*3*0.50*0.8/32.4=161.43lx答4：1.首先算室空间系数KRC：KRC=5h(a+b)/a*b=5*(3-0.8)*(9+3.6)=5.132.再确定光通利用系数KU：利用室形系数和反射系数查表用插值法来确定KU，得KU=0.523.计算平均照度：EA V=NQKU/SK=3*2*2400*0.52/9*3.6*1.4=165 （K为照度补偿系数，可查表得）答5：RCR=5*Hrc(L+W)/L*W=4.28据反射系数，查表得：RCR=4,U=0.46;RCR=5,U=0.41;地板反射系数为30％，修正系数为1.04；所以用插入法U=0.446*1.04=0.464E=3*2*2400*0.464*0.8/9*3.6=164.92(平均照度)答6：浩辰4。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

【解】
1．灯具类型的选择 2．计算车间面积 3．利用概算曲线查计算灯数N 4．确定实际灯数n
6.3 比功率法（单位容量法）
实际照明设计中，常采用“单位容量法”对 照明用电量进行估算，单位容量法是一种简 单的计算方法，只适用于方案设计时的近似 估算。
1、比功率的概念
照明光源的比功率，是指单位面积上照明光源的安 装功率P0，即
假定房间的顶棚很高，灯具与油画的距离为 6m。 对这一距离求平方36㎡ 再乘以所希望达到的照度值 36㎡×540lx＝19400cd 由此就可以得到所需灯具的中心光强值。
在下表中列出了光强为20000cd的几种射 灯的参数。
1）计算受照房间面积A。 2）根据灯具型式、计算高度及墙壁、顶棚、地板 的反射比和房）按公式计算水平工作面的平均照度
100 Kn E 0.7 N
K——实际的维护系数（概算曲线依据的维护系数为 0.7）； n——实际灯数。
2. 按概算曲线法确定灯数的思路
在实际照明工程设计中，照明计算常常只进 行照度计算。
照度计算的目的
照度计算，就是根据初步拟定的照明方案计 算工作面上的照度，检验是否符合照度标准 的要求；也可以在初步确定灯具类型、功率 和悬挂高度之后，根据工作面上的照度标准 值来计算灯具数目，确定布置方案。
常用的照度计算的方法
利用系数法 概算曲线法 （利用系数法的实用简化） 比功率法 （单位面积安装功率）
2 简化流明法
本方法也只适合于某些类型的照明以及在某 些场所的使用。
使用方法如下：
（1）用光源的初始总光通量除以被照明场 所的面积。 （2）将前面得到的结果再除以2，就能得 到被照明场所的照度近似值。
如果想要知道所希望得到的照明水平需要多 少光通量的话，把上面的过程倒过来即可：
（1）将设计照度乘以2。 （2）用获得的结果乘以房间面积，由此可 以得到所需要的总光通量。 （3）用总光通量除以所用光源的单灯初始 光通量，即可获得所需要的灯数量。
6 照明计算
DIALUX AGI32 RELUX LIGHTSCAPE
白天，建筑塑造光的空间； 夜晚，光限定建筑的空间。 如果说建筑是空间的载体，那光就是它的生命。 没有光，空间就失去了意义。
照度计算
照明计算是照明设计的主要内容之一，是正 确进行照明设计的重要环节，是对照明质量 作定量评价的技术指标。
6.4 逐点计算法
逐点计算法是指逐一计算附近各个光源对照 度计算点的照度，然后进行叠加，得其总照 度的计算方法。
一、逐点计算法的主要特点
1）假设灯具的光源为“点光源”。 2）逐点计算法利用距离平方反比 定律（又称“照度定律”）：
3）逐点计算法可计算任一倾斜面 上的照度，但只计算光源的直射 照度（不含反射光通引起的照 度），因此适于带反射罩的灯具 照明。
EA N UK S
【例6—1】
某机械加工车间，长36m，宽18m，柱距6m， 屋架下弦高度11m。该车间顶棚的反射比＝ 50％，墙壁的反射比=30％，地板的反射比 ＝20％。整个车间拟采用混合照明，其一般 照明采用混光灯具，平均照度不低于100lx。 试选择其一般照明的混光灯具，并进行合理 布置。
为了简化计算，把利用系数法计算的结果制 成曲线，并假设受照面上的平均照度为 100lx，绘出的被照房间面积与所用灯具数 目的关系曲线，该曲线称为概算曲线。
它适用于一般均匀照明的照度计算。 该曲线假设的条件是：被照水平工作面的平 均照度为100lx，而且给定的维护系数为0.7。
1. 按概算曲线法计算照度的思路
三、垂直面上照度的计算
垂直面上的照度E┴可按下式计算：
p E E h
式中 E——照度计算点的水平照度。
四、逐点计算法的计算步骤
1）根据所确定的照明方案，选择几个有检 验意义的照度计算点。
逐点计算法的计算步骤
2）根据每盏灯至计算点的水平距离d和垂直 距离h，从有关灯具的空间等照度曲线上查 得各灯具的假想光源（其中Φ=1000lm）在 计算点的水平面上产生的假想照度Eima； 或者根据每盏灯对计算点的d／h比值和灯具 对计算点的水平面位置角β，从灯具的平面 相对照度曲线上查得各灯具的假想光源（其 中Φ=1000lm）在计算点的水平面上产生的 假想照度Eima。
逐点计算法的计算步骤
4）求计算点水平面上由所有光源直射产生 的总的水平照度：
E Ei
Ei——各灯对计算点产生的水平照度E。
逐点计算法的计算步骤
5）按下式分别计算各灯对计算点产生的倾 斜面照度或垂直面照度。
p E E cos sin h
p E E h
3 简化逐点计算方法
（1）计算出灯具与被照物之间距离的平方 值。 （2）用计算结果乘以所要求的设计照度值 （比如住宅、旅馆、餐厅等处的照度为 210～540lx，商店或艺术品展示等所需要的 照度可达到2690lx）由此就可以获得近似的 光强值。
【例如】
如果想要照亮住宅中的一幅油画，其设计照度大 约应该为540lX。
考虑到灯具在使用过程中，因光源光通量的衰减、 灯具和房间的污染而引起照度下降。
维护系数值（据GB50034-2004）
二、按利用系数法计算工作面上的平均照度的思路
已知灯具光源总数时，可按下式计算工作面 上的平均照度：
S NUK E A
三、按利用系数法确定灯数
已知工作面上的平均照度标准值时，可按下 式确定灯数：
【例如】
有一个15㎡的私人办公室，房间中有4台双光源灯 具，每个光源的光通量是2850lm。
房间的总光通量为： 4台灯具×2只光源／灯具×28501m／光源=228001m 除以房间面积： 22800lm／15㎡＝1520lm/㎡ 再除以2 1520／2＝760lx
让我们再用另一种方法试一下
逐点计算法的计算步骤
3）计算各灯具的实际光源（其光通量为ΦN） 在计算点的水平面上产生的照度： ①利用灯具的空间等照度曲线计算时，按下式 计算： K N E mia E 1000 ②利用灯具的平面相对等照度曲线计算时，由 于该曲线是根据h＝lm来绘制的，因此按下式 计算： K N E mia E 1000h 2
6.6 适于设计师使用的粗略估算方法
1 功率密度法 这个方法对于许多类型的建筑空间都是适用 的。以一个房间为例，如果想要在这个房间 获得所需要的照明水平，采用功率密度法就 是用房间面积乘以单位面积上消耗的照明用 电功耗由此就可以得出使用荧光灯或白炽灯 光源时的用电功率。
如果在照明设计中考虑到如下的原则，那么采用 本方法时才会得到比较理想的效果。
n——灯数； PN——每灯的额定功率； A——受照房间面积。
nPN P0 A
2、按比功率估算灯具安装功率
受照房间的灯具总功率可按下式估算：
P P0 A
式中P0——灯具的比功率（w／m），参看 设计手册。 因此每盏灯的功率为
P0 A PN n
配用型灯具的比功率
控用式荧光灯（如 YG2－1型）的比功率
U

f
式中，U ——利用系数； f ——由灯具发出的最后落到工作面上的光通量； S ——每个灯具中光源额定总光通量。
S
2．室内平均照度 E
S NUK E A
式中 ， E——工作面平均照度，单位为lx； N——灯具数； A——工作面面积，单位为 ㎡； K——维护系数。
3．维护系数 K
I cos E 2 l
二、任意倾斜面上照度的计算
任意倾斜面上的照度E 按下式计算：
p E E cos sin h
E——照度计算点的水平照度；
δ——倾斜面（背光面）与水平面的夹角； h——光源至水平面的垂直距离； p——光源在水平面上的投影至倾斜面与水平面交线的垂直距离。
1）试选灯具和光源。 2）计算受照房间面积A。 3）根据灯具型式、计算高度及墙壁、顶棚、地 板的反射比和房间面积A，查对应的灯具概算 曲线，得计算灯数N。 4）根据照度标准值E确定灯数n。
0.7 EN n 100 K
【例6—2】用概算曲线法重做例6—1
某机械加工车间，长36m，宽18m，柱距6m， 屋架下弦高度11m。该车间顶棚的反射比＝ 50％，墙壁的反射比=30％，地板的反射比 ＝20％。整个车间拟采用混合照明，其一般 照明采用混光灯具，平均照度不低于100lx。 试选择其一般照明的混光灯具，并进行合理 布置。
【解】
1．灯具类型的选择 2．计算室空间比RCR 3．确定灯具的利用系数和维护系数 4．计算灯数，并进行灯具布置 5．校验最大允许距高比 6．计算实际照度值
工业照度标准（据GB50034-2004）
混光光源的光通量比和显色效果
部分灯具的技术数据
6.2 概率曲线法

计算水平工作面上的平均照度
逐点计算法—— 计算任一倾斜面（包括垂直面）上的照度
6.1 利用系数法
它可根据房间的几何形状、照明器的数量和 类型来确定工作面的平均照度； 也可以根据工作面上的平均照度标准值，确 定灯具的数量。
一、利用系数法参数的含义及其定义
1 利用系数
对于每个灯具来说，由光源发出的额定光通量与最后落到 工作面上的光通量之比值称为光源光通量利用系数（简称 利用系数）
同样是在15㎡的办公室，采用某个特定的光源，其 光通量是2200lm，希望获得430lx的照度，乘以2为 860lx。 再乘以被照明的房间面积，就可以得到所需要的总 光通量（860×15＝12900lm）。 然后，用每个光源的光通量去除总光通量，即可得 到所需要的灯具台数（12900lm／2200lm／光源 =5.86台），取整后为6台灯。 也就是说，需要6台单光源灯具，或者3台双光源灯 具，或者2台三光源灯具，或者1台安装了六光源的 灯具。
