CYZ-A型自吸式自吸泵拆装维修

自吸式自吸泵型号及结构图一、自吸式自吸泵拆装维修：该泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆开保养。

当发现故障后随时给予排除即可。

1．维护该泵时应注意几个主要部位。

A．滚动轴承：当油泵长期运行后，轴承磨损到一定程度时，须进行更换。

B．前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

C．机械密封：机械密封在不漏油的情况下，一般不应拆开检查。

若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。

装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。

因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。

其修复办法，可对磨擦付端面进行研磨使恢复镜面。

机械密封产生泄漏的另一原因是“o”形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。

此时则需调整或更换“O”形密封圈进行重新装配。

2．油泵拆装顺序：A．拆下电动机或脱出联轴器。

B．拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。

C．拆下叶轮螺母，拉出叶轮，检查叶轮和后密封环的径向间隙。

D．松出机械密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“o”形密封圈(或缓冲垫)的密封情况。

E．旋出联轴器的紧定螺母，拉出联轴器。

F．拆下轴承端盖，拆出泵轴和轴承。

G．安装时以相反顺序进行装配即可。

二、自吸式自吸泵故障原因及排除方法：三、自吸式自吸泵结构图：四、自吸式自吸泵型号定义：例如：80CYZ-A-3280-吸入口径(mm)C-能满足船用要求Y-输送介质为油Z-自吸泵A-改进型32-扬程(m)。

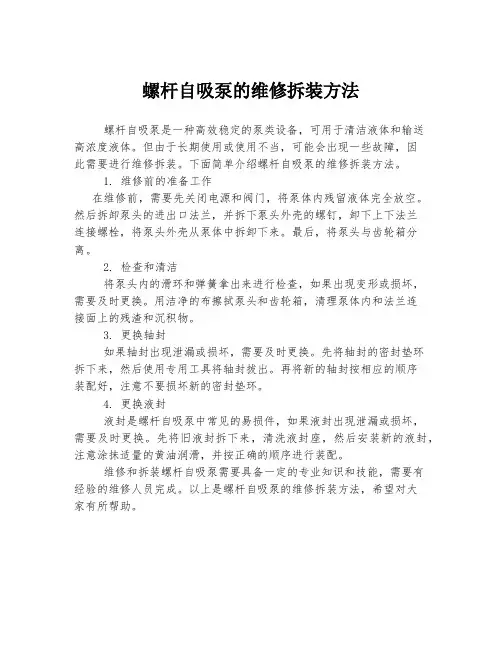

螺杆自吸泵的维修拆装方法
螺杆自吸泵是一种高效稳定的泵类设备，可用于清洁液体和输送
高浓度液体。

但由于长期使用或使用不当，可能会出现一些故障，因
此需要进行维修拆装。

下面简单介绍螺杆自吸泵的维修拆装方法。

1. 维修前的准备工作
在维修前，需要先关闭电源和阀门，将泵体内残留液体完全放空。

然后拆卸泵头的进出口法兰，并拆下泵头外壳的螺钉，卸下上下法兰
连接螺栓，将泵头外壳从泵体中拆卸下来。

最后，将泵头与齿轮箱分离。

2. 检查和清洁
将泵头内的滑环和弹簧拿出来进行检查，如果出现变形或损坏，
需要及时更换。

用洁净的布擦拭泵头和齿轮箱，清理泵体内和法兰连
接面上的残渣和沉积物。

3. 更换轴封
如果轴封出现泄漏或损坏，需要及时更换。

先将轴封的密封垫环
拆下来，然后使用专用工具将轴封拔出。

再将新的轴封按相应的顺序
装配好，注意不要损坏新的密封垫环。

4. 更换液封
液封是螺杆自吸泵中常见的易损件，如果液封出现泄漏或损坏，
需要及时更换。

先将旧液封拆下来，清洗液封座，然后安装新的液封，注意涂抹适量的黄油润滑，并按正确的顺序进行装配。

维修和拆装螺杆自吸泵需要具备一定的专业知识和技能，需要有
经验的维修人员完成。

以上是螺杆自吸泵的维修拆装方法，希望对大
家有所帮助。

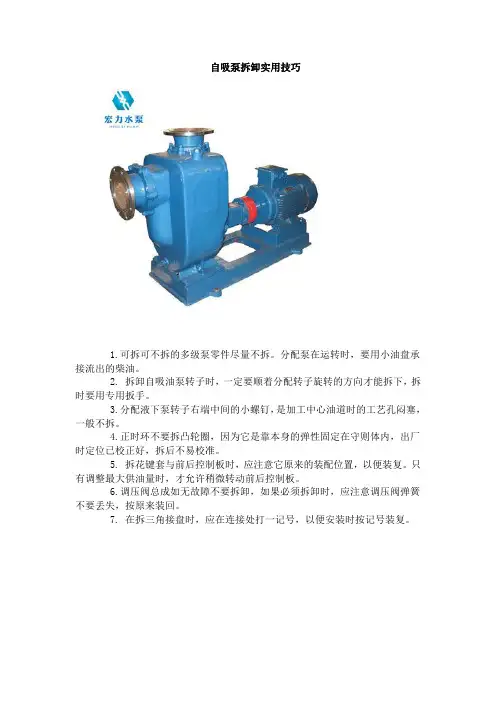

自吸泵拆卸实用技巧
1.可拆可不拆的多级泵零件尽量不拆。

分配泵在运转时，要用小油盘承接流出的柴油。

2. 拆卸自吸油泵转子时，一定要顺着分配转子旋转的方向才能拆下，拆时要用专用扳手。

3.分配液下泵转子右端中间的小螺钉，是加工中心油道时的工艺孔闷塞，一般不拆。

4.正时环不要拆凸轮圈，因为它是靠本身的弹性固定在守则体内，出厂时定位已校正好，拆后不易校准。

5. 拆花键套与前后控制板时，应注意它原来的装配位置，以便装复。

只有调整最大供油量时，才允许稍微转动前后控制板。

6.调压阀总成如无故障不要拆卸，如果必须拆卸时，应注意调压阀弹簧不要丢失，按原来装回。

7. 在拆三角接盘时，应在连接处打一记号，以便安装时按记号装复。

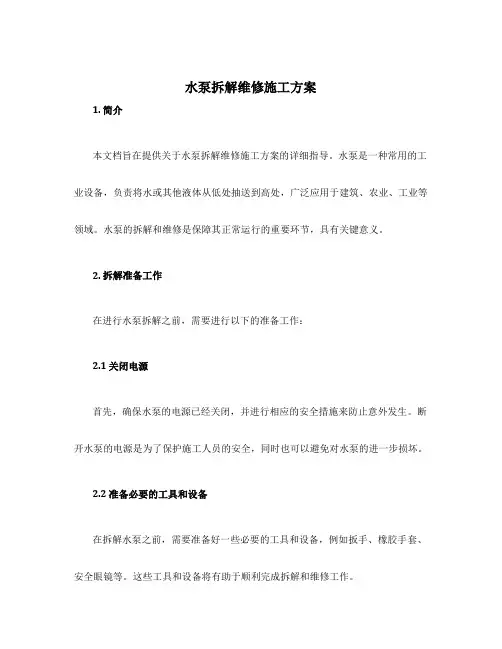

水泵拆解维修施工方案1. 简介本文档旨在提供关于水泵拆解维修施工方案的详细指导。

水泵是一种常用的工业设备，负责将水或其他液体从低处抽送到高处，广泛应用于建筑、农业、工业等领域。

水泵的拆解和维修是保障其正常运行的重要环节，具有关键意义。

2. 拆解准备工作在进行水泵拆解之前，需要进行以下的准备工作：2.1 关闭电源首先，确保水泵的电源已经关闭，并进行相应的安全措施来防止意外发生。

断开水泵的电源是为了保护施工人员的安全，同时也可以避免对水泵的进一步损坏。

2.2 准备必要的工具和设备在拆解水泵之前，需要准备好一些必要的工具和设备，例如扳手、橡胶手套、安全眼镜等。

这些工具和设备将有助于顺利完成拆解和维修工作。

2.3 清理工作区域在进行拆解工作之前，需要清理工作区域，确保工作台面整洁、无杂物。

这将有助于施工人员在工作过程中更加专注和安全。

3. 水泵拆解步骤拆解水泵需要按照一定的步骤进行，以下是常见的拆解步骤：3.1 拆除水泵的外壳使用相应的工具，例如扳手，拆除水泵的外壳。

拆除外壳时需要小心，以免损坏内部零件或造成意外伤害。

3.2 拆卸水泵叶轮水泵的叶轮是其核心部件，负责抽取液体并产生压力。

拆卸叶轮时需要小心，避免损坏或弯曲。

如果需要，可以使用适当的工具和润滑剂来协助拆卸。

3.3 拆卸水泵轴承水泵的轴承是支撑转动部件的重要组成部分。

在拆卸轴承之前，需要先用合适的工具将其固定住，然后再进行拆卸。

3.4 拆卸其他零件根据具体的水泵结构，可能还需要拆卸一些其他零件，例如密封件、连接管道等。

在拆卸这些零件时，需要小心并注意保护好它们，以便后续的维修和更换工作。

4. 水泵维修完成水泵的拆解后，可以进行相应的维修工作。

以下是一些常见的水泵维修工作：4.1 清洗零件将拆下来的零件进行清洗，可以使用清洁剂和刷子来清洗污垢和沉积物。

清洗后将零件晾干，以确保其无水分残留。

4.2 更换损坏的零件检查拆下来的零件，发现损坏或磨损的部件需要及时更换。

自吸泵的常见故障及处理措施自吸泵是一种常见的离心泵，它可以在泵体内部自动吸入液体并进行泵送，因此其具有自吸能力，被广泛应用于工业、农业和民用等领域。

但是，由于种种原因，自吸泵在使用过程中也会出现一些故障。

1、自吸泵无法自吸故障的原因：进口管道漏气、进口管道阻塞、泵体内部密封不良等。

解决措施：检查进口管道是否漏气，如果有漏气，需要进行密封处理。

检查进口管道是否阻塞，如果阻塞需要进行清洗。

检查泵体内部密封是否良好，如果泵体内部密封不良需要更换密封件。

2、自吸泵无法正常运转故障的原因：电源线路不良、电机损坏、机械密封失效等。

解决措施：检查电源线路是否正常，如果电源线路不良需要进行维修。

检查电机是否损坏，如果电机损坏需要更换电机。

检查机械密封是否失效，如果机械密封失效需要更换机械密封件。

3、自吸泵出现异响故障的原因：轴承损坏、叶轮松动、泵体内部异物等。

解决措施：检查轴承是否损坏，如果轴承损坏需要更换轴承。

检查叶轮是否松动，如果叶轮松动需要重新固定。

检查泵体内部是否有异物，如果有异物需要将异物清除。

4、自吸泵流量不足故障的原因：叶轮磨损、进口管道阻塞、进口压力不足等。

解决措施：检查叶轮是否磨损，如果叶轮磨损需要更换叶轮。

检查进口管道是否阻塞，如果阻塞需要进行清洗。

检查进口压力是否足够，如果进口压力不足需要提高进口压力。

5、自吸泵出现漏水故障的原因：密封件老化、泵体破裂、管道连接处松动等。

解决措施：检查密封件是否老化，如果老化需要更换密封件。

检查泵体是否破裂，如果破裂需要更换泵体。

检查管道连接处是否松动，如果松动需要进行紧固。

6、自吸泵启动困难故障的原因：电机转向不正确、泵体进口堵塞、进口压力不足等。

解决措施：检查电机转向是否正确，如果不正确需要更换电机。

检查泵体进口是否堵塞，如果堵塞需要进行清洗。

检查进口压力是否足够，如果进口压力不足需要提高进口压力。

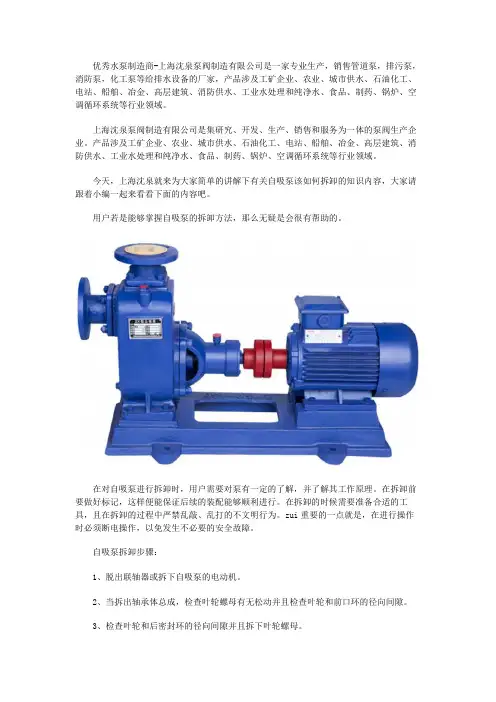

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉就来为大家简单的讲解下有关自吸泵该如何拆卸的知识内容，大家请跟着小编一起来看看下面的内容吧。

用户若是能够掌握自吸泵的拆卸方法，那么无疑是会很有帮助的。

在对自吸泵进行拆卸时，用户需要对泵有一定的了解，并了解其工作原理。

在拆卸前要做好标记，这样便能保证后续的装配能够顺利进行。

在拆卸的时候需要准备合适的工具，且在拆卸的过程中严禁乱敲、乱打的不文明行为。

zui重要的一点就是，在进行操作时必须断电操作，以免发生不必要的安全故障。

自吸泵拆卸步骤：1、脱出联轴器或拆下自吸泵的电动机。

2、当拆出轴承体总成，检查叶轮螺母有无松动并且检查叶轮和前口环的径向间隙。

3、检查叶轮和后密封环的径向间隙并且拆下叶轮螺母。

4、拉出机械密封的动环部分并且松出机械密封的紧定螺钉，同时检查O形密封圈的密封情况，检查动、静环端面的贴合情况。

5、把联轴器的螺丝拧出，同时拉出联轴器。

6、拆下轴承端盖，同时拆出轴承和泵轴。

7、安装的方法则和拆卸的方法相反即可。

好了，以上内容由上海沈泉为大家提供，希望能够对大家有所帮助。

值得说明的是，用户在自行拆卸时，应当有专业人士进行陪同，这样在操作的过程中若是出现了问题，那么也能够及时得到解决。

离心泵维修内容水泵小修：1.机械密封更换清洗。

2.检查与调整联轴器的同轴度及轴向间隙，更换联轴器的易损件。

3.检查轴承及油路，更换润滑油。

4.检查冷却系统及清洗水垢。

5.消除在运行中所发现的缺陷及渗漏，检查及紧固各部螺栓。

6.清扫及检查检修所属阀门。

水泵大修：1.包括小修内容。

2.检查机械密封，修理及更换零件。

3.解体检查各部零件的磨损，腐蚀和冲蚀程度，予以修复或更换。

4.检查轴的磨损腐蚀和直线度，进行修复。

5.测定叶轮的静平衡及检查转子的动平衡。

6.检查轴承的磨损情况，刮研轴瓦，调整间隙，以及更换轴承。

7.检查与调整叶轮密封环，轴套，压盖，轴封，等各部间隙。

8.检查或校验压力表。

9.检查，清扫以及修理电机。

单级双吸离心泵的拆装解体步骤1、分离泵壳1) 拆除联轴器销子，将水泵与电机脱离2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物2、吊出泵盖检查上述工作已完成后，即可吊下泵盖。

起吊时应平稳，并注意不要与其它部件碰磨3、吊转子1) 将两侧轴承体压盖松下并脱开2) 用钢丝绳拴在转子两端的填料压盖处起吊，要保持平稳、安全。

转子吊出后应放在专用的支架上，并放置牢靠4、转子的拆卸1) 将泵侧联轴器拆下，妥善保管好连接键2) 松开两侧轴承体端盖并把轴承体取下，然后依次拆下轴承紧固螺母、轴承、轴承端盖及挡水圈3) 将密封环、填料压盖、水封环、填料套等取下，并检查其磨损或腐蚀的情况4) 松开两侧的轴套螺母，取下轴套并检查其磨损情况，必要时予以更换5) 检查叶轮磨损和汽蚀的情况，若能继续使用，则不必将其拆下。

如确需卸下时，要用专门的拉力工具边加热边拆卸，以免损伤泵轴装配顺序1、转子组装1) 叶轮应装在轴的正确位置上，不能偏向一侧，否则会造成与泵壳的轴向间隙不均而产生摩擦。

2) 装上轴套并拧紧轴套螺母。

为防止水顺轴漏出，在轴套与螺母间要用密封胶圈填塞。

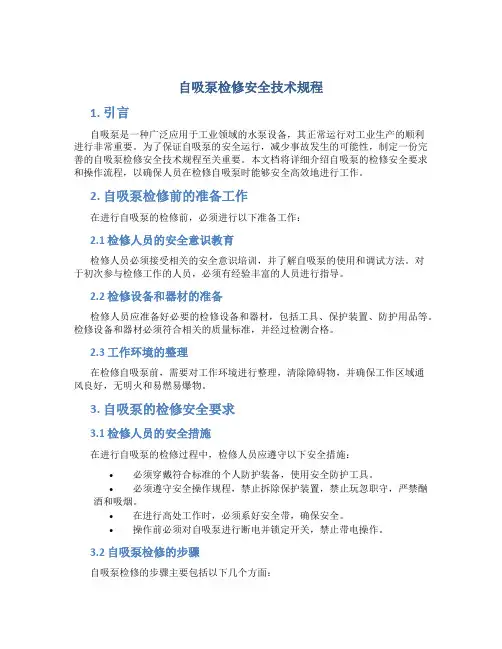

自吸泵检修安全技术规程1. 引言自吸泵是一种广泛应用于工业领域的水泵设备，其正常运行对工业生产的顺利进行非常重要。

为了保证自吸泵的安全运行，减少事故发生的可能性，制定一份完善的自吸泵检修安全技术规程至关重要。

本文档将详细介绍自吸泵的检修安全要求和操作流程，以确保人员在检修自吸泵时能够安全高效地进行工作。

2. 自吸泵检修前的准备工作在进行自吸泵的检修前，必须进行以下准备工作：2.1 检修人员的安全意识教育检修人员必须接受相关的安全意识培训，并了解自吸泵的使用和调试方法。

对于初次参与检修工作的人员，必须有经验丰富的人员进行指导。

2.2 检修设备和器材的准备检修人员应准备好必要的检修设备和器材，包括工具、保护装置、防护用品等。

检修设备和器材必须符合相关的质量标准，并经过检测合格。

2.3 工作环境的整理在检修自吸泵前，需要对工作环境进行整理，清除障碍物，并确保工作区域通风良好，无明火和易燃易爆物。

3. 自吸泵的检修安全要求3.1 检修人员的安全措施在进行自吸泵的检修过程中，检修人员应遵守以下安全措施：•必须穿戴符合标准的个人防护装备，使用安全防护工具。

•必须遵守安全操作规程，禁止拆除保护装置，禁止玩忽职守，严禁酗酒和吸烟。

•在进行高处工作时，必须系好安全带，确保安全。

•操作前必须对自吸泵进行断电并锁定开关，禁止带电操作。

3.2 自吸泵检修的步骤自吸泵检修的步骤主要包括以下几个方面：•检查自吸泵的外观，包括泵体、轴承、密封等部件是否有变形、磨损或漏堵现象。

•检查自吸泵的电机是否正常运行，是否有异常声音或发热现象。

•拆卸自吸泵的进出口管道，检查管道是否堵塞，并进行清洗。

•拆卸泵体，检查泵叶轮、轴承等零部件是否磨损严重，需要更换的部件必须及时更换。

•清洗自吸泵的泵腔、泵叶轮等部件，并进行润滑。

•完成检修后，重新安装自吸泵的零部件，检查连接是否牢固。

•检查自吸泵的运行是否正常，是否有漏水、异响等异常现象。

3.3 自吸泵检修安全注意事项在进行自吸泵的检修过程中，需要注意以下事项：•检修人员必须操作熟练，并遵守相关的操作规程。

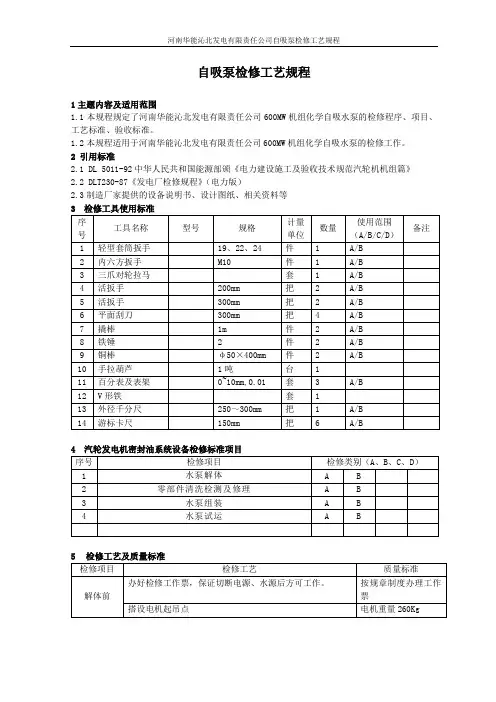

自吸泵检修工艺规程
1主题内容及适用范围
1.1本规程规定了河南华能沁北发电有限责任公司600MW机组化学自吸水泵的检修程序、项目、工艺标准、验收标准。

1.2本规程适用于河南华能沁北发电有限责任公司600MW机组化学自吸水泵的检修工作。

2 引用标准
2.1 DL 5011-92中华人民共和国能源部颁《电力建设施工及验收技术规范汽轮机机组篇》
2.2 DLT230-87《发电厂检修规程》（电力版）
2.3制造厂家提供的设备说明书、设计图纸、相关资料等
4 汽轮发电机密封油系统设备检修标准项目
6 检修后的验收
6.1 静态验收
6.1.1 检修计划安排的检修项目均已完成。

6.1.2检修记录、验收单完整准确。

确认分部验收工作合格。

6.1.3 检修现场设备卫生、场地卫生已彻底清洁。

无积垢、无杂物，外观物件本色。

设备标志完
整、清晰。

6.2 动态验收
6.2.1轴承温度不得超过85℃。

6.2.2振动幅值双向（水平、垂直）≤0.08mm。

6.2.3转动部件无异常声音。

6.2.4无漏水、漏油现象。

水泵的拆装步骤和维修方法
水泵的拆装步骤和维修方法如下：
一、水泵拆装步骤：
1. 拆卸水泵：先将水泵中的防冻液放净，卸下三角皮带，用专用工具压出水泵皮带轮，再拆下水泵。

2. 水泵分解：专用工具先拆下水泵轴承，然后再从水泵轴承上拆下水泵叶轮和密封组件。

3. 组装：将轴承压到水泵叶轮上，再将水泵叶轮和密封组件压入规定位置上，将水泵轴承压到水泵皮带轮座上，操作中要将轴承端面压到与壳平齐，使水泵叶轮平面低于泵壳平面0.1-0.3mm。

4. 检查：组装好的水泵，其轴应能灵活运转，水泵轴承应没有可感觉到的径向间隙，然后注入新防冻液即可。

二、水泵维修方法：
1. 若水泵轴承损坏，需要更换新的轴承；若是轴承间隙过大，需更换新的轴承。

2. 若水泵漏水，需要检查水泵漏水的原因并维修；若水泵密封环损坏，需要更换新的密封环。

3. 若水泵皮带轮损坏，需要更换新的皮带轮；若水泵轴损坏，需要更换新的轴。

4. 若水泵叶轮损坏，需要更换新的叶轮；若水泵轴承端面不平，需要重新压平。

5. 若水泵安装不当，需要重新安装；若水泵旋转不畅，需要检
查旋转部分是否有异物卡住。

以上是水泵的拆装步骤和维修方法，仅供参考，建议咨询专业维修人员获取更准确的信息。

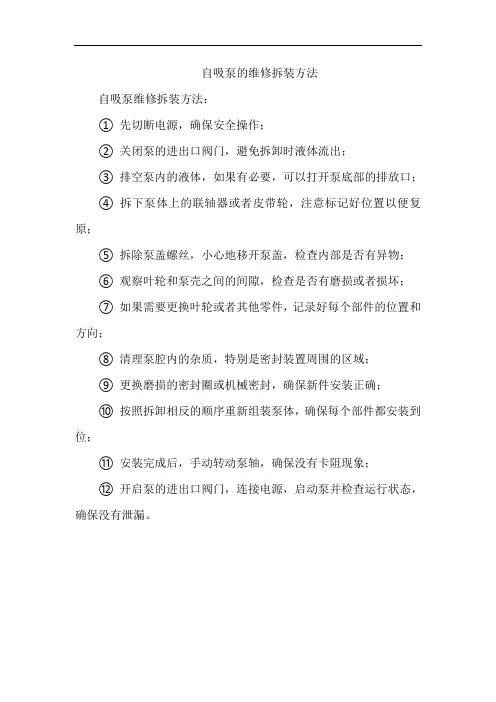

自吸泵的维修拆装方法
自吸泵维修拆装方法：
① 先切断电源，确保安全操作；
② 关闭泵的进出口阀门，避免拆卸时液体流出；
③ 排空泵内的液体，如果有必要，可以打开泵底部的排放口；
④ 拆下泵体上的联轴器或者皮带轮，注意标记好位置以便复原；
⑤ 拆除泵盖螺丝，小心地移开泵盖，检查内部是否有异物；
⑥ 观察叶轮和泵壳之间的间隙，检查是否有磨损或者损坏；
⑦ 如果需要更换叶轮或者其他零件，记录好每个部件的位置和方向；
⑧ 清理泵腔内的杂质，特别是密封装置周围的区域；
⑨ 更换磨损的密封圈或机械密封，确保新件安装正确；
⑩ 按照拆卸相反的顺序重新组装泵体，确保每个部件都安装到位；
⑪ 安装完成后，手动转动泵轴，确保没有卡阻现象；
⑫ 开启泵的进出口阀门，连接电源，启动泵并检查运行状态，确保没有泄漏。

谈A型喷油泵的拆装与检修A型喷油泵是柴油发动机中必不可少的重要零部件，它直接影响着发动机的工作效率和性能。

对A型喷油泵的拆装和检修工作显得尤为重要。

本文将从A型喷油泵的基本结构、拆装方法和检修要点等方面展开阐述，希望能为需要进行相关工作的读者提供一些参考和帮助。

一、A型喷油泵的基本结构A型喷油泵是柴油发动机中常见的喷油泵类型，它主要由供油泵体、凸轮轴、柱塞和喷油嘴等部件组成。

供油泵体是A型喷油泵的主体部件，凸轮轴通过传动装置驱动柱塞做往复运动，从而实现燃油的供给和喷射。

喷油嘴则负责将高压喷出的燃油雾化成细小的颗粒，进入发动机燃烧室进行混合燃烧。

二、A型喷油泵的拆装方法1. 拆卸准备工作在拆装A型喷油泵之前，首先需要进行准备工作。

包括清洗工作台和工具，关闭发动机相关开关，排除静电等。

要确认相关的技术资料和工具齐全，以及保证拆卸过程中的安全性。

2. 拆卸供油泵体拆卸供油泵体时，需要先将其固定在工作台上，拆除连接管路、电气连接器和泵体与发动机之间的螺栓。

在拆除过程中，要注意标记各个部件的位置和安装方向，方便后期拆卸。

还需要注意避免损坏A型喷油泵的密封面和连接螺纹。

3. 拆卸凸轮轴和柱塞拆卸凸轮轴和柱塞时，首先需要取下柱塞外壳，然后使用专用工具将柱塞从供油泵体上拔出。

在拆卸凸轮轴时，也要注意凸轮轴的安装方向和位置，避免损坏。

4. 拆卸喷油嘴拆卸喷油嘴时，需要先将其上的连接螺母拧下，然后取下喷油嘴。

在拆卸过程中，要注意避免破坏喷油嘴的密封面和喷油孔口。

三、A型喷油泵的检修要点1. 清洗和检查在拆卸A型喷油泵后，需要对其进行清洗和检查。

包括清除各个部件上的油泥和杂质，使用喷洗剂清洗供油泵体和凸轮轴等部件。

还需要检查各个部件的磨损情况和密封性能，确定是否需要更换。

2. 调整和组装在检修过程中，如果发现柱塞活塞和供油泵体之间的间隙不符合标准要求，需要进行相应的调整。

在组装A型喷油泵时，应根据相关的技术资料和标准要求，按照顺序进行组装，确保每个零部件的位置和安装方向正确无误。

自吸水泵出现故障的解决方法自吸水泵简称为自吸泵，自吸水泵发生的故障时候是非常麻烦也让人很头疼的问题，所以我们要找一些方法来解决这些所面临的问题，有的自吸水泵虽然也有自吸能力，但它的最大自吸高度实际是指“加了引水后”能提起水的高度，和真正意义上的“自吸”不一样。

比如水泵标的吸程为5米，实际只有2米；自吸水泵的常见故障：1、电机部分(1)接通电源后无反应。

多数是电源插头、电源引出线和电机绕组断路所致。

(2)难启动或不能启动，且伴有“嗡嗡”的声音。

检修时可用小竹片按运转方向快速拨动风叶，若电机迅速运转起来，说明是启动电容或启动绕组损坏，应更换相同容量的电容或修理启动绕组；若电机发卡，多是电机和泵头的机械故障，如轴承损坏、叶轮卡死等。

(3)电机能运转，但转速慢，且机壳过热、有烧焦臭味。

多数是电机绕组短路所致，应拆开电机视损坏情况分别采用焊接、跳线、隔离、重绕等措施修复。

(4)运转时噪声大、振动大。

多数是轴承损坏或轴承与机壳的配合不当，需拆开电机检查，若是轴承损坏应更换；若轴承“跑外圆”，可对泵壳的配合面采用錾花处理；若轴承“跑内圆”，可对电机轴的磨损部位采用錾花处理，磨损严重的，采用先堆焊后车削的方法修复。

2、泵头部分(1)电机正常运转但出水量少或根本不出水。

这种情况应首先检查水泵的密封，检查时应先拔下电源插头，用手堵住吸水口，把水泵灌满水，观察泵头是否漏水，漏水之处也就是密封损坏之处。

常见的故障部位有吸水口垫、出水口垫、叶轮盖垫，维修时应更换。

若无满水现象，多是叶轮损坏、吸水室和出水室之间的挡水内隔蚀穿、泵头挡水隔磨平、叶轮和泵壳的间隙增大等，应更换叶轮和泵壳。

更换趺轮时应注意彻底清除泵内残余的铜叶片，以免再次损坏新叶轮。

(2)机壳带电。

多数是水封损坏、水通过电机轴渗入电机内使电机绝缘性能恶化所致。

可采用更换水封、烘干电机等方法修复。

需注意的是因为水泵长期与水接触和露天工作，极易受潮而造成绝缘性能恶化，为了保证人身安全，电动自吸泵应可靠接地；冬季应采用放尽机壳内的水和保暖等措施以防冻坏机壳。

吸水泵叶轮拆卸方法吸水泵是一种常用的水泵设备，用于将液体从一个地方抽出并输送到另一个地方。

叶轮是吸水泵的核心部件，它起着离心力的作用，使液体能够顺利被抽出。

在维护和修理吸水泵时，经常需要拆卸叶轮进行清洗或更换。

下面将介绍一种常用的吸水泵叶轮拆卸方法。

步骤一：先准备工具在拆卸吸水泵叶轮之前，需要准备以下工具：1. 扳手：用于拧紧或松开螺母和螺栓。

2. 螺丝刀：用于拆卸叶轮上的螺丝。

3. 橡胶锤：用于敲击叶轮以松动其固定。

步骤二：切断电源并排空液体在开始拆卸吸水泵叶轮之前，必须先切断电源，并将吸水泵内的液体排空。

这样做可以确保操作的安全，并且避免因液体喷溅或泵内压力导致的意外事故发生。

步骤三：拆卸进水管道和出水管道使用扳手将进水管道和出水管道上的螺母和螺栓拧松，并将其从吸水泵上取下。

注意保持管道的平衡并小心放置，以免造成损坏或液体泄漏。

步骤四：拆卸叶轮上的螺丝使用螺丝刀拧松叶轮上的螺丝，然后小心地将螺丝一个个取下。

确保在拆卸时使用正确大小和类型的螺丝刀，并要小心不要划伤叶轮或其他部件。

步骤五：敲击叶轮以松动其固定使用橡胶锤轻轻敲击叶轮的外部，以松动固定叶轮的螺纹或锁紧装置。

避免过度敲击或使用过大的力量，以免损坏叶轮或其他部件。

步骤六：小心拆下叶轮一旦叶轮松动，小心地将其从轴上拆下。

使用双手握住叶轮，避免使用力量过度或不正确的角度，以免叶轮变形或损坏。

步骤七：清洗或更换叶轮将拆下的叶轮放置在干净的区域，并进行清洗。

根据需要，可以在清洗后对叶轮进行检查，并更换任何损坏的部件。

步骤八：重新安装叶轮在清洗或更换叶轮后，按照逆序重新安装叶轮。

确保叶轮正确对齐，并使用螺丝刀拧紧叶轮上的螺丝。

加固螺丝时要均匀施加力量，避免过紧或过松。

步骤九：重新安装进水管道和出水管道将进水管道和出水管道重新连接到吸水泵上，并使用扳手拧紧螺母和螺栓。

确保管道连接紧密并没有松动，以避免液体泄漏或压力损失。

步骤十：恢复电源并测试在完成吸水泵叶轮的拆卸和安装后，恢复电源，并进行测试以确保吸水泵可以正常运转。

把两脚拉玛松开，用锤向下敲水泵泵体， 把水泵叶轮露出来。
用撬棍两人一起向上撬，两边力度要均匀， 使叶轮向上移动。如叶轮没有移动，用锤向下 敲叶轮，用装有钢丝球的打磨机打磨轴的锈迹， 用毛巾搽干净。然后向上撬叶轮。
用钢丝球打磨轴的锈迹，及检查轴件处有没 有凸出来，凸处用挫刀挫平，清理干净。
用纸做垫片，做双层垫片。
2、用钢丝刷把水泵轴上的锈清除干净。(用WD40除锈剂)
3、用碎布把轴插干净。
安装拉玛需要两人操作，把两脚拉玛的配 件准备齐，准备安装拉玛，拉玛挂在水泵泵体 的两个耳朵上。（尽量靠在耳的根部）
两脚拉玛挂的具体位置，具体安装方法。
用扳手开始工作，一人扶着拉玛保持垂直， 一人旋动扳手。水泵级离开下级10公分。（便 于拆叶轮）
把下轴套拆除（防止变形）
打磨下轴套及轴的锈迹清理干净
把泵体中的轴套拆除
检查水泵叶轮轴套处的磨损情况，磨损过量的需 要更换，清除锈迹。
打磨水泵泵体轴套处，清除锈迹。
安装下轴套（不需要加黄油）
安装水泵泵体叶轮，叶轮要和泵体接合面平，不 能有凸出位置
水泵泵体垫片，两个垫片用黄油把它粘在一起。 严防垫片粘上砂粒。
开始安装水泵泵体，放好垫片，用葫芦吊起水泵 泵体，慢慢放下保证垫片平整。(逐级安装)
安装好水泵泵体后，进行调整，用螺丝刀转动叶 轮，是否灵活。
打磨材料（抛光片、钢丝球、切片、圆形 磨片）
水泵垫片的材料
水泵专用工具（两脚拉玛）
精品文档把下轴套拆除防止变形精品文档打磨下轴套及轴的锈迹清理干净精品文档把泵体中的轴套拆除精品文档检查水泵叶轮轴套处的磨损情况磨损过量的需要更换清除锈迹
水泵维修流程Biblioteka 水泵泵体解体维修基本方法：图片说明。

水泵类型不同，检修工艺要求也是不一样的。

反正在检修前必须做到水泵必须与系统彻底隔离。

1，拉开水泵电机电源。

2，关闭水泵的进出口阀门，开启泵体放水门进行放水。

3. 带有强制润滑油泵的水泵，必须停止油泵运行并拉开油泵电源。

4. 确证水泵与系统彻底隔离且泵体内无压力后方可展开检修工作。

水泵检修工艺（以双吸离心泵为例）2. 工艺方法、质量标准、注意事项：2.1 水泵的拆卸：2.1.1 拆联轴器罩，联轴器螺栓，拆冷却水管，泵体放空气门。

2.1.2 拆泵盖螺栓，填料压盖螺栓，将填料压盖移出，平稳的吊出泵盖放在枕木上。

2.1.3 拆两侧轴承盖螺栓及非驱动侧端盖螺栓，取下轴承上盖，然后吊出转子。

2.2 转子拆卸；2.2.1 用专用工具拆下联轴器。

2.2.2 拆滚动轴承并帽，将轴承用铜棒轻轻敲出。

2.2.3 松开两侧轴套并帽，拆下轴套取出格兰，填料座密封环等部件。

如叶轮腐蚀严重或口环磨损较重，采用加热的方法，用专用工具将叶轮卸下。

2.2.4 注意事项：拆装联轴器时端面不能直接用锤敲出，复装时内孔要涂润滑油。

2.3 检查与修理；2.3.1 翻泵盖清理检查结合面无吹损，毛刺。

2.3.2 清理检查泵轴，并将轴放在专用“V”型铁上校弯曲度。

2.3.3 检查叶轮汽蚀情况不严重时进行修补，清理叶轮流道，清除锈蚀。

2.3.4 清理检查轴套。

2.3.5 清理检查密封环。

2.3.6 检查清理滑动轴承有无磨损，转动是否灵活，有无杂音。

2.3.7 轴承室用煤油清洗干净，油杯清晰可见油位。

2.3.8 把叶轮、轴套装入轴上，然后拧紧两端并帽在专用“V”铁上或放在轴承上校幌动度。

2.3.9 清理检查联轴器，对轮螺栓及弹性圈无损坏。

2.3.10 清理检查泵体，结合面用砂布打磨干净。

2.4 质量标准：2.4.1 轴表面光洁，无磨损，两端螺纹无乱牙，轴颈无拉毛及变形。

轴弯曲标准如下：A 、轴颈处<0.02mmB 、联轴器处<0.02mmC 、轴套处<0.03mmD 、叶轮处<0.04mm幌动度：A 、轴颈处<0.03mmB 、轴套处<0.06mmC 、叶轮处<0.10mm2.4.2 叶轮无严重汽蚀，裂纹及严重磨损，否则应更换。

谈A型喷油泵的拆装与检修A型喷油泵是一种高压柱塞式燃油喷射泵，广泛应用于柴油发动机的燃油喷射系统中。

它由泵体、进油口、出油口、油压调节阀、送油泵、传动箱、调速器、把手等组成。

这些部件在长时间使用后，会出现磨损、疲劳等问题，需要进行拆装和检修。

1. 拆卸喷油泵首先，需要将汽车发动机熄火，并断开电池负极线连接。

然后，取下喷油泵的进油口管和出油口管，拆下泵身螺母，锁紧螺钉和调速器总成。

接下来，使用专用工具拆下传动箱，然后拆下电子调节器与干管。

最后，用5mm的六角扳手拆下油泵的薄油壳螺母，便可以将喷油泵从发动机上取下。

2. 检查喷油泵在拆卸下来的喷油泵上，需要对泵身、齿轮、转子、喷油嘴、弹簧、垫片等部分进行检查。

首先，检查泵体是否有裂纹、变形、漏油等情况。

然后，检查齿轮和转子是否磨损、变形或损坏。

接着，检查喷油嘴的喷油量和喷雾状态是否正常。

最后，检查弹簧和垫片是否有磨损和变形。

3. 更换磨损部件如果发现喷油泵的部件有磨损、变形或不能发挥正常的工作状态，就需要更换相应的零部件。

首先，更换磨损的齿轮和转子；其次，更换喷油嘴，确保喷油量和喷雾状态正常；最后，更换弹簧和垫片，以确保喷油泵正常工作。

4. 组装喷油泵在更换了磨损部件之后，需要将喷油泵组装起来。

首先，安装新的齿轮和转子，然后安装喷油嘴，确保喷油量和喷雾状态正常。

接着，安装弹簧和垫片，然后将调速器总成和传动箱安装回来。

随后，安装泵身螺母、锁紧螺钉和电子调节器与干管。

最后，安装进油口管和出油口管即可。
