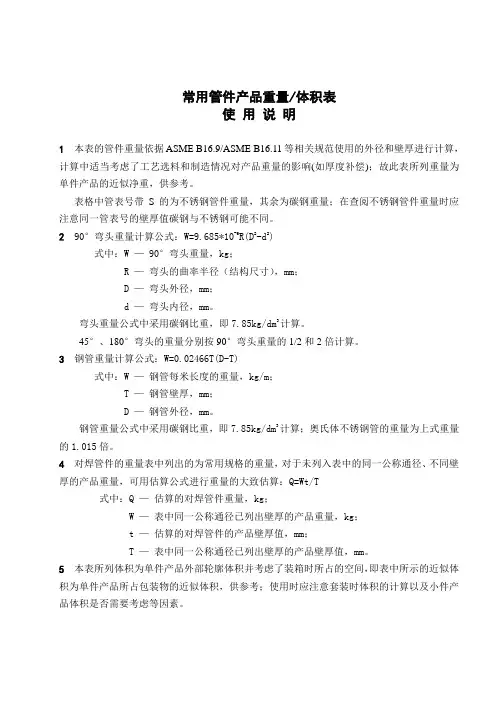

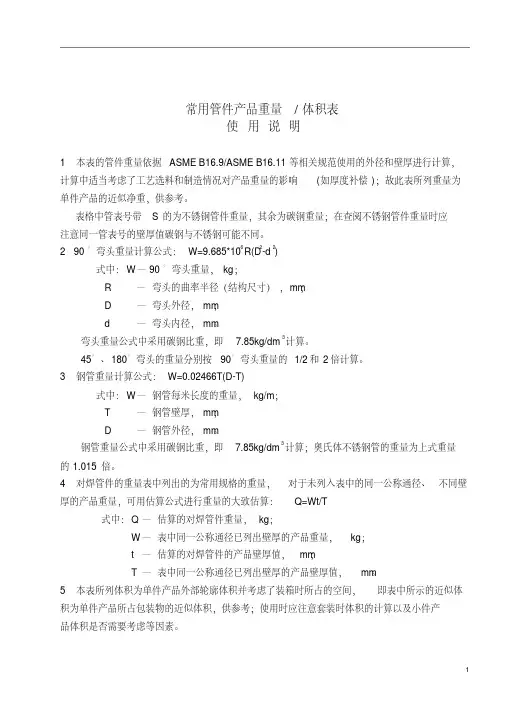

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)公称通径外径公称壁厚 TDN NPS D Sch10 Sch20 Sch30 STD Sch40 Sch60 XS Sch80Sch100 Sch120Sch140Sch160XXS6 1/8 10.3 1.24 - 1.45 1.73 1.73 - 2.41 2.41 - - - - - 8 1/4 13.7 1.65 - 1.85 2.24 2.24 - 3.02 3.02 - - - - - 10 3/8 17.1 1.65 - 1.85 2.31 2.31 - 3.20 3.20 - - - - - 15 1/2 21.3 2.11 - 2.41 2.77 2.77 - 3.73 3.73 - - - 4.78 7.47 20 3/4 26.7 2.11 - 2.41 2.87 2.87 - 3.91 3.91 - - - 5.56 7.82 25 1 33.4 2.77 - 2.90 3.38 3.38 - 4.55 4.55 - - - 6.35 9.09 32 11/4 42.2 2.77 - 2.97 3.56 3.56 - 4.85 4.85 - - - 6.35 9.70 40 11/2 48.3 2.77 - 3.18 3.68 3.68 - 5.08 5.08 - - - 7.14 10.15 50 2 60.3 2.77 - 3.18 3.91 3.91 - 5.54 5.54 - - - 8.74 11.07 65 21/2 73.0 3.05 - 4.78 5.16 5.16 - 7.01 7.01 - - - 9.53 14.02 80 3 88.9 3.05 - 4.78 5.49 5.49 - 7.62 7.62 - - - 11.13 15.24 90 31/2 101.6 3.05 - 4.78 5.74 5.74 - 8.08 8.08 - - - - - 100 4 114.3 3.05 - 4.78 6.02 6.02 - 8.56 8.56 - 11.13 - 13.49 17.12 125 5 141.3 3.40 - - 6.55 6.55 - 9.53 9.53 - 12.70 - 15.88 19.05 150 6 168.3 3.40 - - 7.11 7.11 - 10.97 10.97 - 14.27 - 18.26 21.95 200 8 219.1 3.76 6.35 7.04 8.18 8.18 10.31 12.70 12.7 15.09 18.26 20.62 23.01 22.23 250 10 273.0 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.40 300 12 323.9 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.40 350 14 355.6 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.71 - 400 16 406.4 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.49 - 450 18 457.0 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39.67 45.24 - 500 20 508 6.35 9.53 12.70 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.01 - 550 22 559 6.35 9.53 12.70 9.53 - 22.23 12.70 28.56 34.93 41.28 47.63 53.98 - 600 24 610 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.54 - 650 26 660 7.92 12.70 - 9.53 - - 12.70 - - - - - - 700 28 711 7.92 12.70 15.88 9.53 - - 12.70 - - - - - - 750 30 762 7.92 12.70 15.88 9.53 - - 12.70 - - - - - - 800 32 813 7.92 12.70 15.88 9.53 17.48 - 12.70 - - - - - - 850 34 864 7.92 12.70 15.88 9.53 17.48 - 12.70 - - - - - - 900 36 914 7.92 12.70 15.88 9.53 19.05 - 12.70 - - - - - - 950 38 965 - - - 9.53 - - 12.70 - - - - - - 1000 40 1016 - - - 9.53 - - 12.70 - - - - - - 1050 42 1067 - - - 9.53 - - 12.70 - - - - - - 1100 44 1118 - - - 9.53 - - 12.70 - - - - - - 1150 46 1168 - - - 9.53 - - 12.70 - - - - - - 1200 48 1219 - - - 9.53 - - 12.70 - - - - - -公称通径外径每米重量 kg/mDN NPS D Sch10 Sch20 Sch30 STD Sch40 Sch60 XS Sch80Sch100 Sch120Sch140Sch160XXS6 1/8 10.3 0.28 - 0.32 0.37 0.37 - 0.47 0.47 - - - - -8 1/4 13.7 0.49 - 0.54 0.63 0.63 - 0.80 0.80 - - - - -10 3/8 17.1 0.63 - 0.70 0.84 0.84 - 1.10 1.10 - - - - -15 1/2 21.3 1.00 - 1.12 1.27 1.27 - 1.62 1.62 - - - 1.95 2.5520 3/4 26.7 1.28 - 1.44 1.69 1.69 - 2.20 2.20 - - - 1.90 3.6425 1 33.4 2.09 - 2.18 2.50 2.50 - 3.24 3.24 - - - 4.24 5.4532 11/4 42.2 2.70 - 2.87 3.39 3.39 - 4.47 4.47 - - - 5.16 7.7740 11/2 48.3 3.11 - 3.53 4.05 4.05 - 5.41 5.41 - - - 7.25 9.5650 2 60.3 3.93 - 4.48 5.44 5.44 - 7.48 7.48 - - - 11.11 13.4465 21/2 73.0 5.26 - 8.04 8.63 8.63 - 11.41 11.41 - - - 14.92 20.3980 3 88.9 6.45 - 9.92 11.29 11.29 - 15.72 15.72 - - - 21.35 27.6890 31/2 101.6 7.40 - 11.41 13.57 13.57 - 18.63 18.63 - - - - -100 4 114.3 8.36 - 12.91 16.07 16.07 - 22.32 22.32 - 28.32 - 33.54 41.03 125 5 141.3 11.57 - - 21.77 21.77 - 30.97 30.97 - 40.28 - 49.11 57.43 150 6 168.3 13.48 - - 28.26 28.26 - 42.56 42.56 - 54.20 - 67.56 79.22 200 8 219.1 19.96 33.31 36.81 42.55 42.55 53.08 64.64 64.64 75.92 90.44 100.9 111.3 107.9 250 10 273.0 27.78 41.77 51.03 60.31 60.31 81.55 81.55 96.01 114.8 133.1 155.2 172.3 155.2 300 12 323.9 36.00 49.73 65.20 73.88 79.73 109.0 97.46 132.1 159.9 187.0 208.1 238.8 187.0 350 14 355.6 54.69 67.90 81.33 81.33 94.55 126.7 107.4 158.1 195.0 224.7 253.6 281.7 - 400 16 406.4 62.64 77.83 93.27 93.27 123.3 160.1 123.3 203.5 245.6 286.7 333.2 365.4 - 450 18 457.0 70.57 87.71 122.4 105.2 155.8 205.7 139.2 254.6 309.6 363.6 408.3 459.4 - 500 20 508 78.55 117.2 155.1 117.2 183.4 247.8 155.1 311.2 381.5 441.5 508.1 564.8 - 550 22 559 86.54 129.1 171.1 129.1 - 294.3 171.1 373.8 451.4 527.0 611.6 672.3 - 600 24 610 94.53 141.1 209.6 141.1 255.4 355.3 187.1 442.1 547.7 640.0 720.2 808.2 - 650 26 660 127.4 202.7 - 152.9 - - 202.7 - - - - - - 700 28 711 137.3 218.7 271.2 164.9 - - 218.7 - - - - - - 750 30 762 147.3 234.7 292.2 176.8 - - 234.7 - - - - - - 800 32 813 157.2 250.6 312.2 188.8 342.9 - 250.6 - - - - - - 850 34 864 167.2 266.6 332.1 200.3 364.9 - 266.6 - - - - - - 900 36 914 177.0 282.3 351.7 212.6 420.4 - 282.3 - - - - - - 950 38 965 - - - 224.5 - - 298.2 - - - - - - 1000 40 1016 - - - 236.5 - - 314.2 - - - - - - 1050 42 1067 - - - 248.5 - - 330.2 - - - - - - 1100 44 1118 - - - 261.5 - - 346.2 - - - - - - 1150 46 1168 - - - 272.3 - - 351.8 - - - - - - 1200 48 1219 - - - 284.2 - - 377.8 - - - - - -A3 不锈钢管的壁厚和每米重量(ASME B36.19M)公称通径外径Sch5s Sch10s Sch40s Sch80sDN NPS D T kg/m T kg/m T kg/m T kg/m 6 1/8 10.3 - - 1.24 0.28 1.73 0.37 2.41 0.47 8 1/4 13.7 - - 1.65 0.49 2.24 0.63 3.02 0.80 10 3/8 17.1 - - 1.65 0.63 2.31 0.84 3.20 1.10 15 1/2 21.3 1.65 0.80 2.11 1.00 2.77 1.27 3.73 1.62 20 3/4 26.7 1.65 1.03 2.11 1.28 2.87 1.69 3.91 2.20 25 1 33.4 1.65 1.30 2.77 2.09 3.38 2.50 4.55 3.24 32 11/442.2 1.65 1.65 2.77 2.70 3.56 3.39 4.85 4.47 40 11/248.3 1.65 1.91 2.77 3.11 3.68 4.05 5.08 5.41 50 2 60.3 1.65 2.40 2.77 3.93 3.91 5.44 5.54 7.48 65 21/273.0 2.11 3.69 3.05 5.26 5.16 8.63 7.01 11.41 80 3 88.9 2.11 4.51 3.05 6.45 5.49 11.29 7.62 15.27 90 31/2101.6 2.11 5.18 3.05 7.40 5.74 13.57 8.08 18.63 100 4 114.3 2.11 5.84 3.05 8.36 6.02 16.07 8.56 22.32 125 5 141.3 2.77 9.47 3.40 11.57 6.55 21.77 9.53 30.97 150 6 168.3 2.77 11.32 3.40 13.48 7.11 28.26 10.97 42.56 200 8 219.1 2.77 14.79 3.76 19.96 8.18 42.55 12.70 64.64 250 10 273.0 3.40 22.63 4.19 27.78 9.27 60.31 12.70 96.01 300 12 323.9 3.96 31.25 4.57 36.00 9.53 73.88 12.70 132.08 350 14 355.6 3.96 34.36 4.78 41.30 - - - - 400 16 406.4 4.19 41.56 4.78 47.29 - - - - 450 18 457.0 4.19 46.81 4.78 53.26 - - - - 500 20 508 4.78 59.25 5.54 68.61 - - - - 550 22 559 4.78 65.24 5.54 75.53 - - - - 600 24 610 5.54 82.47 6.35 94.45 - - - - 750 30 762 6.35 118.31 7.92 147.36 - - - -。

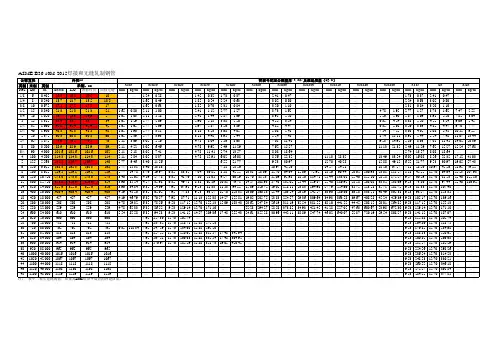

ASME B36.10M-2015焊接和无缝轧制钢管英制米制英制NPS DN in.ASME ISO 国标焊管国标无缝mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m mm kg/m 1/860.40510.310.210.210…… 1.240.28…… 1.450.32 1.730.37…… 2.410.47…………………… 1.730.37 2.410.47……1/480.54013.713.713.513.5…… 1.650.49…… 1.850.54 2.240.63…… 3.020.80…………………… 2.240.63 3.020.80……3/8100.67517.117.217.217…… 1.650.63…… 1.850.70 2.310.84…… 3.20 1.10…………………… 2.310.84 3.20 1.10……1/2150.84021.321.321.321 1.650.80 2.11 1.00…… 2.41 1.12 2.77 1.27…… 3.73 1.62……………… 4.78 1.95 2.77 1.27 3.73 1.627.47 2.553/420 1.05026.726.926.927 1.65 1.03 2.11 1.28…… 2.41 1.44 2.87 1.69…… 3.91 2.20……………… 5.56 2.90 2.87 1.69 3.91 2.207.82 3.64125 1.31533.433.733.734 1.65 1.29 2.77 2.09…… 2.90 2.18 3.38 2.50…… 4.55 3.24……………… 6.35 4.24 3.38 2.50 4.55 3.249.09 5.451¼32 1.66042.242.442.442 1.65 1.65 2.77 2.69…… 2.97 2.87 3.56 3.39…… 4.85 4.47……………… 6.35 5.61 3.56 3.39 4.85 4.479.707.771½40 1.90048.348.348.348 1.65 1.90 2.77 3.11…… 3.18 3.53 3.68 4.05…… 5.08 5.41………………7.147.25 3.68 4.05 5.08 5.4110.159.55250 2.37560.360.360.360 1.65 2.39 2.77 3.93…… 3.18 4.48 3.91 5.44…… 5.547.48………………8.7411.11 3.91 5.44 5.547.4811.0713.442½65 2.87573.076.176.176 2.11 3.69 3.05 5.26…… 4.788.04 5.168.63……7.0111.41………………9.5314.92 5.168.637.0111.4114.0220.39380 3.50088.988.988.989 2.11 4.52 3.05 6.46…… 4.789.92 5.4911.29……7.6215.27………………11.1321.35 5.4911.297.6215.2715.2427.683½90 4.000101.6101.6101.6102 2.11 5.18 3.057.41…… 4.7811.41 5.7413.57……8.0818.64…………………… 5.7413.578.0818.64……4100 4.500114.3114.3114.3114 2.11 5.84 3.058.37…… 4.7812.91 6.0216.08……8.5622.32……11.1328.32……13.4933.54 6.0216.088.5622.3217.1241.035125 5.563141.3139.7139.7140 2.779.46 3.4011.56………… 6.5521.77……9.5330.97……12.7040.28……15.8849.12 6.5521.779.5330.9719.0557.436150 6.625168.3168.3168.3168 2.7711.31 3.4013.83…………7.1128.26……10.9742.56……14.2754.21……18.2667.577.1128.2610.9742.5621.9579.2282008.625219.1219.1219.1219 2.7714.78 3.7619.97 6.3533.327.0436.828.1842.5510.3153.0912.7064.6415.0975.9218.2690.4420.62100.9323.01111.278.1842.5512.7064.6422.23107.931025010.750273.0273.0273.0273 3.4022.61 4.1927.78 6.3541.767.8051.019.2760.2912.7081.5315.0995.9818.26114.7121.44133.0125.40155.1028.58172.279.2760.2912.7081.5325.40155.101230012.750323.8323.9323.9324 3.9631.24 4.5735.98 6.3549.718.3865.1910.3179.7114.27108.9317.48132.0521.44159.8725.40186.9228.58208.0833.32238.699.5373.8612.7097.4425.40186.921435014.000355.6355.6355.6356 3.9634.34 6.3554.697.9267.919.5381.3311.1394.5515.09126.7219.05158.1123.83194.9827.79224.6631.75253.5835.71281.729.5381.3312.70107.40……1640016.000406.4406.4406.4406 4.1941.56 6.3562.657.9277.839.5393.2712.70123.3116.66160.1321.44203.5426.19245.5730.96286.6636.53333.2140.49365.389.5393.2712.70123.31……1845018.000457457457457 4.1946.79 6.3570.577.9287.7111.13122.3814.27155.8119.05205.7523.83254.5729.36309.6434.93363.5839.67408.2845.24459.399.53105.1712.70139.16……2050020.000508508508508 4.7859.32 6.3578.569.53117.1512.70155.1315.09183.4320.62247.8426.19311.1932.54381.5538.10441.5244.45508.1550.01564.859.53117.1512.70155.13……2255022.000559559559559 4.7865.33 6.3586.559.53129.1412.70171.10……22.23294.2728.58373.8534.93451.4541.28527.0547.63600.6753.98672.309.53129.1412.70171.10……2460024.000610610610610 5.5482.58 6.3594.539.53141.1214.27209.3617.48255.4324.61355.2830.96442.1138.89547.7446.02640.0752.37720.1959.54808.279.53141.1212.70187.07……2665026.000660660660660……7.92127.3612.70202.74…………………………………………9.53152.8812.70202.74……2870028.000711711711711……7.92137.3212.70218.7115.88272.23……………………………………9.53164.8612.70218.71……3075030.000762762762762 6.35118.347.92147.2912.70234.6815.88292.20……………………………………9.53176.8512.70234.68……3280032.000813813813813……7.92157.2512.70250.6515.88312.1717.48342.94………………………………9.53188.8312.70250.65……3485034.000864864864864……7.92167.2112.70266.6315.88332.1417.48364.92………………………………9.53200.8212.70266.63……3690036.000914914914914……7.92176.9712.70282.2915.88351.7319.05420.45………………………………9.53212.5712.70282.29……3895038.000965965965965…………………………………………………………9.53224.5612.70298.26……40100040.0001016101610161016…………………………………………………………9.53236.5412.70314.23……42105042.0001067106710671067…………………………………………………………9.53248.5312.70330.21……44110044.0001118111811181118…………………………………………………………9.53260.5212.70346.18……46115046.0001168116811681168…………………………………………………………9.53272.2712.70361.84……48120048.0001219121912191219…………………………………………………………9.53284.2512.70377.81……注：表中…表示无此规格；质量为ASME 供货平端管的理论质量。
常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
附录A钢管的壁厚和每米重量A2 碳钢,合金钢管的每米重量 (ASME B36.10M)。
