试卷与解答：2019年机械大类机械原理考试试题1.平面运动副按其接触特性,可分成转动副与高副;( F )。
2 平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。
(F)3 一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K大于1。
(T)4．与其他机构相比，凸轮机构最大的优点是可实现各种预期的运动规律。
(T)5．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与齿距的比值。
(F)6．渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿顶圆上的压力角。
（F）7．斜齿圆柱齿轮的标准模数和标准压力角在法面上。
（T8、曲柄滑块机构中，当曲柄与机架处于两次互相垂直位置之一时，出现最小传动角。
(T)9.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于零。
(T)10．一对渐开线圆柱齿轮传动，其分度圆总是相切并作纯滚动，（F11．一对平行轴外啮合斜齿圆柱齿轮传动的正确啮合条件为摸数、压力角、螺旋角大小相等。
（F）12 机械零件和机构是组成机械系统的基本要素。
（F）13机电一体化系统由动力系统、传感系统、控制系统三个要素组成。
（F）14 机械设计有开发性设计、适应性设计、变型设计三类不同的设计。
（T）15 运动系数 反映了在一个运动循环中，槽轮的运动时间在一个间歇周期中所占的比例。
（T）16在齿轮运转时，其中至少有一个齿轮的几何轴线绕另一齿轮的几何轴线运动的齿轮系称为复合齿轮系。
（F）17采用不同的功能原理，能实现机器的同一使用要求或工艺要求。
（T）18表达机械各执行机构（构件）在一个运动环中各动作的协调配合关系的简单明确图，称为机械运动循环图。
（T）二、（6分）试计算下列运动链的自由度数.(若有复合铰链,局部自由度或虚约束,必须明确指出)，打箭头的为原动件，判断该运动链是否成为机构.解： n=6; p5=8, p4=1; F=1，（3分）H处虚约束；D处局部自由度。
![浙江工业大学机械工程学院《911工程热力学（Ⅱ）》[专业硕士]历年考研真题汇编](https://uimg.taocdn.com/19e7847b1fb91a37f111f18583d049649b660eec.webp)

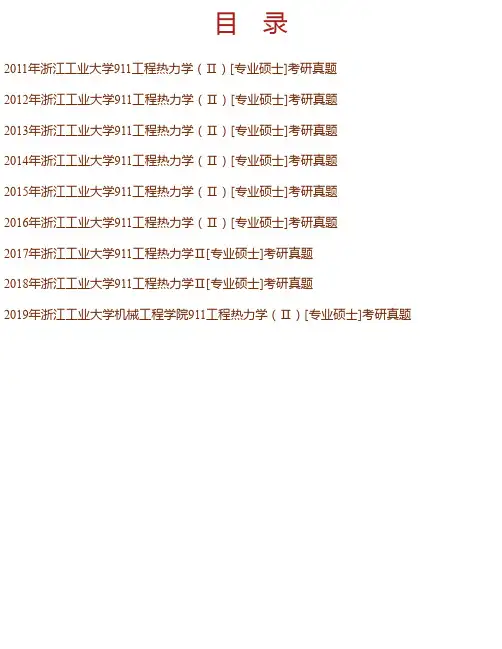

目 录2011年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题2012年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题2013年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题2014年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题2015年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题2016年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题2017年浙江工业大学911工程热力学Ⅱ[专业硕士]考研真题2018年浙江工业大学911工程热力学Ⅱ[专业硕士]考研真题2019年浙江工业大学机械工程学院911工程热力学（Ⅱ）[专业硕士]考研真题2011年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题四，计算题（60分，每题20分）I-有一刚性真空储气踵，体枳为V,现连接于输气管道进行绝热充气到压力平衡，并关闭阀门”已知输气管内气体状态始终保持稳定，其压力为"温度为「Z&T, h=CpT,k=Cp/Cv t试计算充气终了时,容器内气体的温度E及充入气体的质量旗试证明刖性容器绝热放气时，容器内剩余气体经历了一个可逆的绝热膨胀过程。
3,空气流经喷管作等烯流动，已知：pi=0.5MPa,Ti-500^,C t=1115时$,P2=0.lMPa t m=l.5kgZs*试求：H）滞止参数及临界参数和临界流速：（2）出口的状态参数及流速；（3）进、出口及喉部的截面积：U）进'出口截面上的马赫数：<5）将啧管内的流动情况表示在T-s图上.（空气为双原子气体,k=1.4,脂=287.1J/kg*k）（911）工程热力学（II）第2页/共2页2012年浙江工业大学911工程热力学（Ⅱ）[专业硕士]考研真题四.计算题(60分，每题勿分)L 下图给出了一种燃气轮机热电联供循环。
其中空气质量流量仇®，燃料燃烧加入热量。
皿・.循环输出功率P 响,发电功率"供热量Qp 。

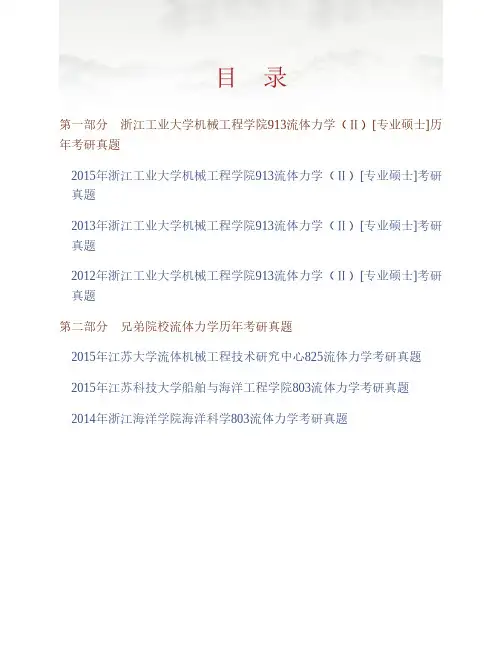

目 录第一部分 浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]历年考研真题2015年浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]考研真题2013年浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]考研真题2012年浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]考研真题第二部分 兄弟院校流体力学历年考研真题2015年江苏大学流体机械工程技术研究中心825流体力学考研真题2015年江苏科技大学船舶与海洋工程学院803流体力学考研真题2014年浙江海洋学院海洋科学803流体力学考研真题第一部分 浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]历年考研真题2015年浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]考研真题2013年浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]考研真题2012年浙江工业大学机械工程学院913流体力学（Ⅱ）[专业硕士]考研真题第二部分 兄弟院校流体力学历年考研真题2015年江苏大学流体机械工程技术研究中心825流体力学考研真题2015年江苏科技大学船舶与海洋工程学院803流体力学考研真题2014年浙江海洋学院海洋科学803流体力学考研真题浙江海洋学院2014年硕士研究生入学考试初试试题（B卷）报考专业： 海洋科学 考试科目： 803流体力学注意事项：本试题的答案必须写在规定的答题纸上，写在试题上不给分。
