浙江工业大学机械原理第八章习题第九章习题

一、填空题1.平面运动副的最大约束数为____2_____，最小约束数为_____1_____。

2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入_____2____个约束。

平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。

3.在机器中，零件是最小制造的单元，构件是最小运动的单元。

4.点或线接触的运动副称为高副，如齿轮副、凸轮副等。

5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。

6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。

7．面接触的运动副称为低副，如转动副、移动副等。

8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若运动链的构件未构成首末封闭的系统称为开链。

9．平面机构是指组成机构的各个构件均在同一平面内运动。

10．在平面机构中，平面低副提供2个约束，平面高副提供1个约束。

11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。

12．机构具有确定运动的条件是机构的原动件数等于自由度数。

二、简答题1.机构具有确定运动的条件是什么？答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。

2.何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。

在有些机构中,其某些构件所能产生的局部运动并不影响其他构件的运动,我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。

虚约束是在机构中与其他约束重复而不起限制运动作用的约束。

在计算机构自由度时,K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。

三、计算题1.试计算图1所示凸轮——连杆组合机构的自由度。

解由图1a可知，F=3n–（2p l+p h–p’）–F’=3×5–(2×7+0–0)–0=1由图1b可知，F=3n–（2p l+p h–p’）–F’=3×4–(2×6+0–0)–0=0由图1c可知，F=3n–（2p l+p h–p’）–F’=3×3–(2×4+0–0)–0=1abc图15.试计算图2所示的压床机构的自由度。

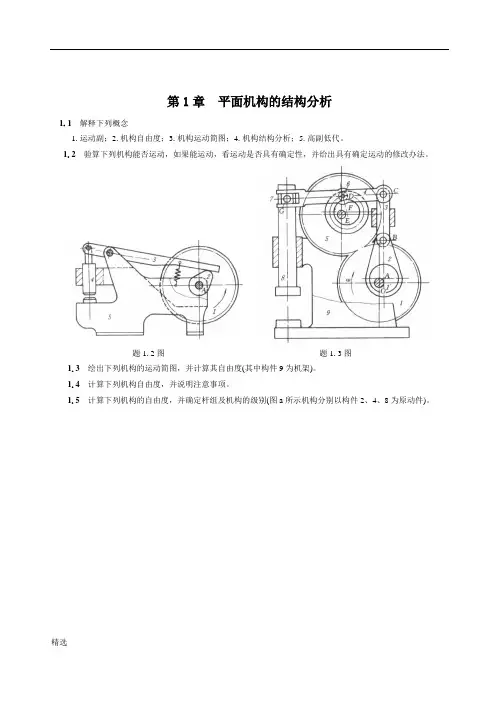

第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。

1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。

题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。

1.4 计算下列机构自由度，并说明注意事项。

1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。

题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。

题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE =120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。

2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。

求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。

题2.2图题2.3图2.4 在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。

题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。

（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。

（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。

8-l 铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD 中哪些运动副为周转副?当其杆AB 与AD 重合时，该机构在运动上有何特点?并用作图法求出杆3上E 点的连杆曲线。

答：转动副成为周转副的条件是：（1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和；（2）机构中最短杆上的两个转动副均为周转副。

图示ABCD 四杆机构中C 、D 为周转副。

当其杆AB 与AD 重合时，杆BE 与CD 也重合因此机构处于死点位置。

8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么?答：机构不一定存在急回运动，但一定无死点，因为：（1）当极位夹角等于零时，就不存在急回运动如图所示，（2）原动件能做连续回转运动，所以一定无死点。

8-3 四杆机构中的极位和死点有何异同?8-4图a 为偏心轮式容积泵；图b 为由四个四杆机构组成的转动翼板式容积泵。

试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么?解 机构运动简图如右图所示，ABCD 是双曲柄机构。

因为主动圆盘AB 绕固定轴A 作整周转动，而各翼板CD 绕固定轴D 转动，所以A 、D 为周转副，杆AB 、CD 都是曲柄。

8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。

图a 曲柄摇杆机构图b 为导杆机构。

8-6如图所示，设己知四杆机构各构件的长度为240a mm =，600b =mm ,400,500c mm d mm ==。

试问:1)当取杆4为机架时，是否有曲柄存在?2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?3)若a 、b ﹑c 三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d 的取值范围为何值? :解 (1)因a+b=240+600=840≤900=400+500=c+d 且最短杆 1为连架轩．故当取杆4为机架时，有曲柄存在。

(2)、能。

第2章 机构的结构分析(P29)2-12：图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。

偏心轮1’与机架9、连杆2与滑杆3、滑杆3与摆杆4、摆杆4与滚子6、齿轮5与机架9、滑块7与冲头8均组成转动副，滑杆3与机架9、摆杆4与滑块7、冲头8与机架9均组成移动副，齿轮1与齿轮5、凸轮(槽)5与滚子6组成高副。

故解法一：7=n 9=l p 2=h p12927323=-⨯-⨯=--=h l p p n F解法二：8=n 10=l p 2=h p 局部自由度1='F11210283)2(3=--⨯-⨯='-'-+-=F p p p n F h l(P30) 2-17：试计算如图所示各机构的自由度。

图a 、d 为齿轮-连杆组合机构；图b 为凸轮-连杆组合机构（图中在D 处为铰接在一起的两个滑块）；图c 为一精压机机构。

并问在图d 所示机构中，齿轮3与5和齿条7与齿轮5的啮合高副所提供的约束数目是否相同？为什么？解： a) 4=n 5=l p 1=h p11524323=-⨯-⨯=--=h l p p n Fb) 5=n 6=l p 2=h p12625323=-⨯-⨯=--=h l p p n F12625323=-⨯-⨯=--=h l p p n Fc) 5=n 7=l p 0=h p10725323=-⨯-⨯=--=h l p p n Fd) 6=n 7=l p 3=h p13726323=-⨯-⨯=--=h l p p n F(C 可看做是转块和导块,有1个移动副和1个转动副)齿轮3与齿轮5的啮合为高副（因两齿轮中心距己被约束，故应为单侧接触）将提供1个约束。

第9章机械的效率9.1 简答题9.1.1 转动副在什么条件下会自锁？9.1.2 什么是摩擦角？什么是摩擦圆？它们的值如何确定？9.2 作图与计算9.2.1 如图9.1为一斜面夹具机构，夹具由两个斜面滑块组成，在下滑块1楔紧后，夹紧工件，工件给滑块2一个大小为Q的正压力，各滑动表面的摩擦系数为f，求：1）为产生对工件对工件的夹紧力Q应在滑块1上施加多大的力P?2）如果撤掉推力P，滑块在Q力作用下的自锁条件9.2.2如图9.2是四构件的斜面机构，摩擦角ϕ，求：1）P为主动力时不发生自锁的条件2）Q为主动力时发生自锁的条件图9.1 题9.2.1 图图9.2 题9.2.2 图9.2.3 如图9.3所示的曲柄滑块机构，作用于滑块的有用阻力Q已知。

各构件尺寸，各运动副摩擦系数f(摩擦角ϕ)以及各转动副轴颈半径均已知。

求：作用于曲柄上D点的平衡力P及各运动副反力。

9.2.4如图9.4是一偏心圆盘夹具，圆盘半径r1=60mm，可绕A轴转动，偏心距e=40mm，轴销半径r A=15mm，轴颈的当量摩擦系数f v=0.2,圆盘1与工件2间的摩擦系数f=0.14,求：圆盘压紧滑块并撤去力F后，夹具的自锁条件（最大楔紧角α）。

图9.3 题9.2.3 图图9.4 题9.2.4 图9.2.5 如图9.5所示的导杆机构中，Q为生产阻力，设各接触表面的摩擦系数均已知，且不计各构件的重力和惯性力，试分析各运动副的反力，并求出应加在曲柄轴A上的驱动力矩120M。

9.2.6 如图9.6是一偏心圆盘杠杆机构，圆盘直径和偏心距均已知，圆盘与杠杆接触点处的摩擦角ϕ如图，铰链A,C处的摩擦圆大小如图，杠杆吊一重物Q公斤，试在图中标出各运动副反力的作用方向。

图9.5 题9.2.5 图图9.6 题9.2.6 图9.3 讨论题9.3.1 如何求机构的自锁条件？9.3.2 机构的自锁和死点这两个概念有何区别？作者诗词武夷峰三十六峰皆向东奇幻百出各不同云雾如海朦胧中势如万马渡苍穹121。

浙江工业大学机械原理第八章习题第十章习题(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--21. 图 示 为一渐开线 齿 廓 与一直 线 齿 廓 相啮合 的 直 齿 圆 柱 齿 轮 传 动。

渐 开 线 的 基 圆 半 径 为rb1， 直 线 的 相 切 圆 半 径 为r2， 求 当 直 线 齿 廓 处 于 与连 心 线 成角 时， 两 轮 的 传 动 比i 1212=ωω为 多 少 已 知rb1=40 mm ，=30，O1O2=100 mm 。

并 问 该 两 轮 是 否 作定 传 动 比 传动， 为 什 么2．已知一条渐开线，其基圆半径为r b =50mm ，画 出K 点 处 渐 开 线 的 法 线并试求该渐开线在向径r k ＝65mm 的点k 处的曲率半径k ρ、压力角α及展角k θ。

3．图示的渐开线直齿圆柱标准齿轮，18=z ，m =10mm,︒=20α,现将一圆棒放在齿槽中时， 圆棒与两齿廓渐开线刚好切于分度圆上 ，求圆棒的半径R 。

Krr34．现有四个标准渐开线直齿圆柱齿轮，压力角为20︒，齿顶高系数为1，径向间隙系 数为。

且：(1)51=m mm ，201=z ；(2)42=m mm ，252=z ；(3)43=m mm ，503=z ；(4)34=m mm ，604=z 。

问：(1)轮2和轮3哪个齿廓较平直为什么(2)哪个齿轮的齿最高为什么(3)哪个齿轮的尺寸最大为什么(4)齿轮1和2能正确啮合吗为什么5. 已知一渐开线直齿圆柱标准齿轮的有关参数如下:z =33,α=20 ,h a*=1,c *=025.,齿顶圆直径d a =140 mm 。

试求该齿轮的模数m 、分度圆半径r 、分度圆齿厚s 和齿槽宽e 、齿全高h 。

6. 已知一渐开线直齿圆柱标准齿轮z =26,m =3mm,h a *=1,α=200。

试求齿廓曲线在齿顶圆上的曲率半径及压力角。

2014浙江工业大学机械原理习题卡第二章机构的机构分析一、填空题1. 平面运动副的最大约束数为____2_____，最小约束数为_____1_____。

2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入_____2____个约束。

平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。

3. 在机器中，零件是最小制造的单元，构件是最小运动的单元。

4. 点或线接触的运动副称为高副，如齿轮副、凸轮副等。

5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。

6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。

7．面接触的运动副称为低副，如转动副、移动副等。

8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若运动链的构件未构成首末封闭的系统称为开链。

9．平面机构是指组成机构的各个构件均在同一平面内运动。

10．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。

11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。

12．机构具有确定运动的条件是机构的原动件数等于自由度数。

二、简答题1. 机构具有确定运动的条件是什么？答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。

2. 何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。

在有些机构中, 其某些构件所能产生的局部运动并不影响其他构件的运动, 我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。

虚约束是在机构中与其他约束重复而不起限制运动作用的约束。

在计算机构自由度时, K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。

第三章平面机构的运动分析3－１填空题：1．速度瞬心是两刚体上瞬时速度相等的重合点。

一、填空题1. 平面运动副的最大约束数为____2_____，最小约束数为_____1_____。

2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入_____2____个约束。

平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。

3. 在机器中，零件是最小制造的单元，构件是最小运动的单元。

4. 点或线接触的运动副称为高副，如齿轮副、凸轮副等。

5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。

6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。

7．面接触的运动副称为低副，如转动副、移动副等。

8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若运动链的构件未构成首末封闭的系统称为开链。

9．平面机构是指组成机构的各个构件均在同一平面内运动。

10．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。

11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。

12．机构具有确定运动的条件是机构的原动件数等于自由度数。

二、简答题1. 机构具有确定运动的条件是什么？答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。

2. 何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。

在有些机构中, 其某些构件所能产生的局部运动并不影响其他构件的运动, 我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。

虚约束是在机构中与其他约束重复而不起限制运动作用的约束。

在计算机构自由度时, K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。

三、计算题1. 试计算图1所示凸轮——连杆组合机构的自由度。

解由图1可知，B,E两处的滚子转动为局部自由度，即F’=2；而虚约束p’=0，则n=7，pl =8（C,F处虽各有两处接触，但都各算一个移动副），ph=2，于是由式（）得F=3n –（2pl + ph–p’）–F’= 3×7–(2×8+2– 0) –2=1这里应注意：该机构在D处虽存在轨迹重合的问题，但由于D处相铰接的双滑块为一个Ⅱ级杆组，未引入约束，故机构不存在虚约束。

机械设计习题卡第一章绪论（1)组成机械的基本单元是什么？机械零件是组成机械的基本制造单元。

(2）何谓零件？何谓部件？零件是组成机器的不可拆的基本单元，即制造的基本单元。

一组协同工作的零件所组成的独立制造或独立装配的组合体称为“部件”。

（3)机械零件可归纳为哪两种类型?试各举两个典型实例说明，本课程的研究对象是什么？通用零件：各种机械中经常用到的一般参数的零件，如螺钉，齿轮等专用零件：在特定类型的机器中才能用到的零件,如涡轮机的叶片、飞机的螺旋桨等本课程的研究对象：普通条件下工作,且具有一般参数的通用零件(4）什么叫在普通条件下工作，且具有一般参数的通用零件？试从你所学专业的机械设备中，对联接零件,传动零件、轴系零件和其他零件各举两例。

普通工作条件无严格定义,通常指常温、常压、低速等.一般参数也无严格定义。

国家标准《一般公差未注公差的线性和角度尺寸的公差》（GB/T1804—2000）中基本尺寸定义为0.5-4000mm，可以认为一般参数的零件的尺寸在0。

5-4000mm之间.连接零件：键、螺栓传动零件：带、齿轮轴系零件：滚动轴承、滑动轴承其他零件：弹簧、机座(5)为什么说本课程起着基础课与专业课之间的承前启后的作用？(6)在了解本课程的性质、内容和任务以后，总结本课程的特点和你所采取的学习方法。

第二章机械设计总论（1)对机器提出的主要要求包括什么？使用功能要求；经济性要求;劳动保护和环境保护要求；寿命与可靠性要求；其他专用要求等.(2)机器设计应满足哪些基本要求?机械零件设汁应满足哪些基本要求?分析下列机械零件应满足的基本要求是什么:电动机轴，普通减速器中的齿轮轴，起重机吊钩，精密机床主轴．汽门弹簧。

农业机械中的拉曳链，联合收割机中的V带。

避免在预定寿命期内失效；结构工艺性要求；经济性要求；质量小要求;可靠性要求。

(3)设计机械的经济性要求包括哪些方面?a.零件本身的生产成本;b.尽可能采用标准化的零、部件以取代特殊加工的零、部件.(4)何谓机械的可靠度？机械中零件之间组成的模式不同，其可靠度如何计算？在规定的使用时间（寿命）内和预定的环境条件下,机械能正常地完成其功能的概率。

第八章 平面连杆机构及其设计习题8-5解：(a)摆动导村机构 (b)曲柄滑块机构 习题8-6解：1)因为mm d c mm b a 900500400800600240=+=+<=+=+若以构件4为机架，则该机构为曲柄摇杆机构，其中1构件为曲柄。

2)以1为机架可得双曲柄机构，若以3构件为机架可得双摇杆机构。

3)要成曲柄摇杆机构，则若4为最长杆，则需b c d a +≤+，即mm a b c d 760=-+≤ 若取2为最长杆，则需d c b a +≤+，即mm c b a d 440=-+≥习题8-8解：1)取尺寸比例尺mmm l 002.0=μ，如上图，机构的极位夹角θ，杆3的最大摆角ϕ，最小传动角min γ可由图上量取。

行程速比系数θθ-+=00180180K 2)由于28+72<50+52，所以取构件1为机构时，得双曲柄机构。

C 、D 二副为摆动副。

3)取构件3为机架时，得双摇杆机构。

A 、B 二副为仍为周转副。

习题8-9解：1)因为80+260<160+200，且最短杆为机架，所以机构为双曲柄机构。

2)如图，该机构的最小传动角为0min 14=γ3)滑块F 的行程速比系数为628.14318043180180180000000=-+=-+=θθK习题8-14 解：取尺寸比例尺mmm l 004.0=μ，作图如下，设计尺寸mm l AB 278=，mm l CD 96=，mm l AD 322=。

习题8-23 解：取尺寸比例尺mmm l 0025.0=μ，如图所示，曲柄长度为mm l AB 1.29=或mm l AB 6.63= 连杆长度为mm l BC 1.74=或mm l BC 1.237=习题8-16解：作图如下， E 点即为所求。

习题8-24 解：取尺寸比例尺mmm l 008.0=μ，作图如下，连杆长度为mm l BC 5.306=。

最小传动角为0min 44=γ。

第一章绪论、第二章机械设计总论 1 填空题1．机械零件一般可以分为通用零件和专用零件两大类。

2．观察一辆自行车，螺钉、链轮、链条等明显属于通用零件，而＿龙头、大梁、脚蹬＿则属于专用零件。

3．机器通常由三个部分和两个系统组成，它们是＿原动机部分＿＿、＿传动部分＿、＿执行部分＿、＿＿控制系统＿和＿辅助系统＿。

4．机械零件的主要失效形式包括＿整体断裂＿、＿过大的残余变形＿、＿零件的表面破坏＿和破坏正常工作条件引起的失效。

5．根据不同失效形式，机械零件的一般的设计准则包括＿强度准则＿、＿刚度准则＿、寿命准则、振动稳定性准则和可靠性准则。

一、填空题：1．零件材料的疲劳根据疲劳次数的明显不同可分为＿低周疲劳＿和＿高周疲劳＿，例如＿＿材料断裂试件＿和＿发动机曲轴＿。

2．材料疲劳曲线是表达 疲劳极限 与 应力循环次数 的相对关系。

3．零件的疲劳强度极限除与材料自身疲劳强度极限有关外，还与＿零件的应力集中状况、＿零件具体尺寸＿、＿零件表面质量＿以及＿零件的热处理强化方式＿四个方面有关。

4．对于单向稳定变应力进行分析时，可能发生最常见三种变化规律为＿r c =＿＿＿＿＿＿＿、＿m c σ=＿和＿min c σ=＿，例如＿心轴、大多数底座类零件、举重设备中的吊臂＿。

5．对规律性单向不稳定变应力采用 疲劳损伤累积 假说进行计算。

6．极限应力线图是以 m σ 为横坐标的，其含义是＿工作平均应力＿；以＿a σ为纵坐标的，其含义是＿工作应力幅＿。

二、选择题1、零件的截面形状一定，当截面尺寸增大时，其疲劳极限将随之 C 。

A.增加 B.不变 C.降低2、两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值 A 。

A.相等 B.不相等 C.是否相等与材料和几何尺寸有关 3. 零件受静载荷作用时, 则在其内部 CA.只会产生静应力B.只会产生变应力C.可能产生静应力, 也可能产生变应力 三、计算题1． 某材料的对称循环弯曲疲劳强度为MPa 1801=-σ,MPa s 260=σ取循环基数为60105⨯=N ，9=m ，试计算循环次数分别为700次，25000次和620000次时的有限寿命弯曲疲劳极限。

第二章一、单项选择题：1．两构件组成运动副的必备条件是。

A．直接接触且具有相对运动；B．直接接触但无相对运动;C．不接触但有相对运动；D．不接触也无相对运动。

2．当机构的原动件数目小于或大于其自由度数时，该机构将确定的运动。

A．有; B．没有；C．不一定3．在机构中，某些不影响机构运动传递的重复部分所带入的约束为。

A．虚约束；B．局部自由度；C．复合铰链4．用一个平面低副联二个做平面运动的构件所形成的运动链共有个自由度。

A．3；B．4；C．5；D．65．杆组是自由度等于的运动链。

A．0；B．1; C．原动件数6．平面运动副所提供的约束为A．1; B．2；C．3；D．1或27．某机构为Ⅲ级机构,那么该机构应满足的必要充分条件是。

A．含有一个原动件组；B．至少含有一个基本杆组;C．至少含有一个Ⅱ级杆组；D．至少含有一个Ⅲ级杆组.8．机构中只有一个。

A．闭式运动链；B．原动件；C．从动件；D．机架.9．要使机构具有确定的相对运动,其条件是。

A．机构的自由度等于1；B．机构的自由度数比原动件数多1；C．机构的自由度数等于原动件数二、填空题：1．平面运动副的最大约束数为_____，最小约束数为______.2．平面机构中若引入一个高副将带入_______个约束，而引入一个低副将带入_____个约束。

3．两个做平面平行运动的构件之间为_______接触的运动副称为低副,它有_______个约束；而为_______接触的运动副为高副，它有_______个约束。

4．在平面机构中,具有两个约束的运动副是_______副或_______副；具有一个约束的运动副是_______副。

5．组成机构的要素是________和________；构件是机构中的_____单元体。

6．在平面机构中，一个运动副引入的约束数的变化范围是_______。

7．机构具有确定运动的条件是____________________________________________.8．零件与构件的区别在于构件是的单元体，而零件是的单元体.9．由M个构件组成的复合铰链应包括个转动副。

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

一、填空题：1．平面连杆机构是由一些刚性构件用副和副连接组成的。

2．平面连杆机构是由一些性构件用低副连接组成的。

3．在铰链四杆机构中，运动副全部是副。

4．在铰链四杆机构中，能作整周连续回转的连架杆称为。

5．在铰链四杆机构中，只能摆动的连架杆称为。

6．在铰链四杆机构中，与连架杆相连的构件称为。

7．某些平面连杆机构具有急回特性。

从动件的急回性质一般用系数表示。

8．对心曲柄滑快机构急回特性。

8．偏置曲柄滑快机构急回特性。

10．对于原动件作匀速定轴转动，从动件相对机架作往复运动的连杆机构，是否有急回特性，取决于机构的角是否大于零。

11．机构处于死点时，其传动角等于。

12．机构的压力角越对传动越有利。

13．曲柄滑快机构，当取为原动件时，可能有死点。

14．机构处在死点时，其压力角等于。

15．平面连杆机构，至少需要构件。

二、判断题：1．平面连杆机构中，至少有一个连杆。

（）2．平面连杆机构中，最少需要三个构件。

（）3．平面连杆机构可利用急回特性，缩短非生产时间，提高生产率。

（）4．平面连杆机构中，极位夹角θ越大，K值越大，急回运动的性质也越显著。

（）5．有死点的机构不能产生运动。

（）6．机构的压力角越大，传力越费劲，传动效率越低。

（）7．曲柄摇杆机构中，曲柄为最短杆。

（）8．双曲柄机构中，曲柄一定是最短杆。

（）9．平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。

（）10．平面连杆机构中，压力角的补角称为传动角。

（）11．机构运转时，压力角是变化的。

（）三、选择题：1．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和其他两杆之和。

A <=；B >=；C > 。

2．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分条件是取为机架。

A 最短杆或最短杆相邻边；B 最长杆；C 最短杆的对边。

3．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以为机架时，有两个曲柄。

1. 平面运动副的最大约束数为____2_____，最小约束数为_____1_____。

2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入_____2____个约束。

平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。

3. 在机器中，零件是最小制造的单元，构件是最小运动的单元。

4. 点或线接触的运动副称为高副，如齿轮副、凸轮副等。

5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。

6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。

7．面接触的运动副称为低副，如转动副、移动副等。

8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若运动链的构件未构成首末封闭的系统称为开链。

9．平面机构是指组成机构的各个构件均在同一平面内运动。

10．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。

11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。

12．机构具有确定运动的条件是机构的原动件数等于自由度数。

二、简答题1. 机构具有确定运动的条件是什么？答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。

2. 何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。

在有些机构中, 其某些构件所能产生的局部运动并不影响其他构件的运动, 我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。

虚约束是在机构中与其他约束重复而不起限制运动作用的约束。

在计算机构自由度时, K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。

1. 试计算图1所示凸轮——连杆组合机构的自由度。

解由图1可知，B,E两处的滚子转动为局部自由度，即F’=2；而虚约束p’=0，则n=7，p l=8（C,F处虽各有两处接触，但都各算一个移动副），p h=2，于是由式（1.2）得F=3n –（2p l + p h– p’）– F’= 3×7 – (2×8+2 – 0) –2=1这里应注意：该机构在D处虽存在轨迹重合的问题，但由于D处相铰接的双滑块为一个Ⅱ级杆组，未引入约束，故机构不存在虚约束。

机械设计习题卡第一章绪论(1)组成机械的基本单元是什么?机械零件是组成机械的基本制造单元。

(2)何谓零件？何谓部件?零件是组成机器的不可拆的基本单元，即制造的基本单元。

一组协同工作的零件所组成的独立制造或独立装配的组合体称为“部件”。

(3)机械零件可归纳为哪两种类型?试各举两个典型实例说明，本课程的研究对象是什么?通用零件：各种机械中经常用到的一般参数的零件，如螺钉，齿轮等专用零件：在特定类型的机器中才能用到的零件，如涡轮机的叶片、飞机的螺旋桨等本课程的研究对象：普通条件下工作，且具有一般参数的通用零件(4)什么叫在普通条件下工作，且具有一般参数的通用零件？试从你所学专业的机械设备中，对联接零件，传动零件、轴系零件和其他零件各举两例。

普通工作条件无严格定义，通常指常温、常压、低速等。

一般参数也无严格定义。

国家标准《一般公差未注公差的线性和角度尺寸的公差》(GB/T1804-2000)中基本尺寸定义为0.5-4000mm，可以认为一般参数的零件的尺寸在0.5-4000mm之间。

连接零件：键、螺栓传动零件：带、齿轮轴系零件：滚动轴承、滑动轴承其他零件：弹簧、机座(5)为什么说本课程起着基础课与专业课之间的承前启后的作用？(6)在了解本课程的性质、内容和任务以后，总结本课程的特点和你所采取的学习方法。

第二章机械设计总论(1)对机器提出的主要要求包括什么？使用功能要求；经济性要求；劳动保护和环境保护要求；寿命与可靠性要求；其他专用要求等。

(2)机器设计应满足哪些基本要求?机械零件设汁应满足哪些基本要求?分析下列机械零件应满足的基本要求是什么：电动机轴，普通减速器中的齿轮轴，起重机吊钩，精密机床主轴．汽门弹簧。

农业机械中的拉曳链，联合收割机中的V带。

避免在预定寿命期内失效；结构工艺性要求；经济性要求；质量小要求；可靠性要求。

(3)设计机械的经济性要求包括哪些方面?a.零件本身的生产成本；b.尽可能采用标准化的零、部件以取代特殊加工的零、部件。

第二章 机构的结构分析一、试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）带入数据，3）写出结果）。

图a ) 唧筒机构――用于水井的半自动汲水机构。

图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。

n= 3 p L = 4 p H = 0p '= 0 F '= 0F=3n －(2p l ＋p h －p ′)－F ′= 3×3－（2×4＋0－0）－0 = 1图b ) 缝纫机针杆机构 原动件1绕铰链A 作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。

解： 自由度计算： 画出机构示意图：n= 3 p L = 4 p H = 0p '= 0 F '= 0F=3n －(2p l ＋p h －p ′)－F ′ = 3×3－(2×4＋0－0)－0 = 1图c ）所示为一具有急回作用的冲床。

图中绕固定轴心A 转动的菱形盘1为原动件，其与滑块2在B 点铰接，通过滑块2推动拨叉3绕固定轴心C 转动，而拨叉3与圆盘4为同一构件。

当圆盘4转动时，通过连杆5使冲头6实现冲压运动。

试绘制其机构运动简图，并计算自由度。

观察方向3241 432 1解：1) 选取适当比例尺μl ，绘制机构运动简图(见图b)2) 分析机构是否具有确定运动n= 5 p L = 7 p H = 0 p '= 0 F '= 0F =3n －(2p l ＋p h －p ′)－F ′= 3×5－(2×7＋0－0)－0 ＝ 1 机构原动件数目＝ 1 机构有无确定运动？ 有确定运动想一想1．如何判断菱形盘1和滑块是否为同一构件？它们能为同一构件吗?2 为了使冲头6得到上下运动，只要有机构CDE 即可，为什还要引入机构ABC ？(可在学过第三章后再来想想)二、图a)所示为一简易冲床的初拟设计方案。
