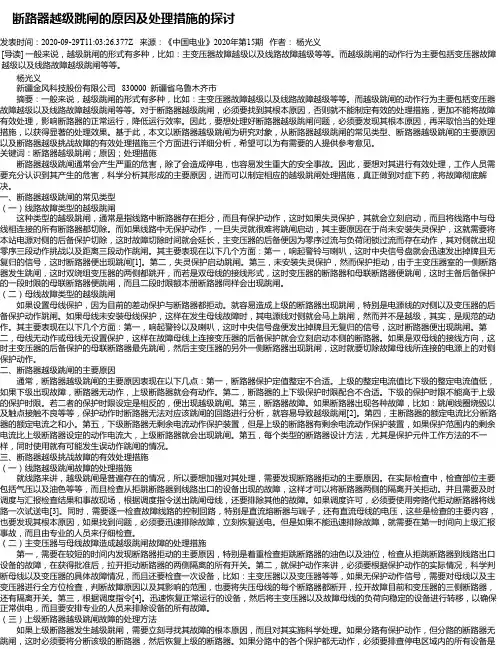

断路器越级跳闸的原因及处理措施的探讨发表时间：2020-09-29T11:03:26.377Z 来源：《中国电业》2020年第15期作者：杨光义[导读] 一般来说，越级跳闸的形式有多种，比如：主变压器故障越级以及线路故障越级等等。

而越级跳闸的动作行为主要包括变压器故障越级以及线路故障越级跳闸等等。

杨光义新疆金风科技股份有限公司 830000 新疆省乌鲁木齐市摘要：一般来说，越级跳闸的形式有多种，比如：主变压器故障越级以及线路故障越级等等。

而越级跳闸的动作行为主要包括变压器故障越级以及线路故障越级跳闸等等。

对于断路器越级跳闸，必须要找到其根本原因，否则就不能制定有效的处理措施，更加不能将故障有效处理，影响断路器的正常运行，降低运行效率。

因此，要想处理好断路器越级跳闸问题，必须要发现其根本原因，再采取恰当的处理措施，以获得显著的处理效果。

基于此，本文以断路器越级跳闸为研究对象，从断路器越级跳闸的常见类型、断路器越级跳闸的主要原因以及断路器越级挑战故障的有效处理措施三个方面进行详细分析，希望可以为有需要的人提供参考意见。

关键词：断路器越级跳闸；原因；处理措施断路器越级跳闸通常会产生严重的危害，除了会造成停电，也容易发生重大的安全事故。

因此，要想对其进行有效处理，工作人员需要充分认识到其产生的危害，科学分析其形成的主要原因，进而可以制定相应的越级跳闸处理措施，真正做到对症下药，将故障彻底解决。

一、断路器越级跳闸的常见类型（一）线路故障类型的越级跳闸这种类型的越级跳闸，通常是指线路中断路器存在拒分，而且有保护动作，这时如果失灵保护，其就会立刻启动，而且将线路中与母线相连接的所有断路器都切除。

而如果线路中无保护动作，一旦失灵就很难将跳闸启动，其主要原因在于尚未安装失灵保护，这就需要将本站电源对侧的后备保护切除，这时故障切除时间就会延长，主变压器的后备便因为零序过流与负荷闭锁过流而存在动作，其对侧就出现零序三段动作挑战以及距离三段动作跳闸。

开关断路器越级跳闸故障的原因有哪些、处理方法、解决方案一、开关断路器越极跳闸的原因分析1、主开关负载容量小于分开关负载总和的容量。

2、主开关有漏电保护装置然而分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。

3、两级断路器保护不匹配，尽量使用同品牌的断路器。

4、经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸。

5、下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。

6、断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。

二、开关断路器要跳闸，必须符合两个条件：1、故障电流大小达到设定值；2、故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。

比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。

这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6秒，所以第一级断路器就不会跳，也就避免了越级跳闸。

二、防越级跳闸保护解决方案1、保护类型方面，不管是短路故障还是接地故障，都是一样的道理，都是通过电流大小和判断时间长度来错开的。

2、应该说时间上的配合更为重要，因为故障电流很有可能同时满足多级断路器的保护定值大小。

3、断路器的保护定值设定好了，时间我也设置好了，那这样是不是就能保证不越级了呢，不一定，为什么？从设定值来看，像上述的例子，一看就觉得应该能配合了，但是实际来说，断路器完全断开故障电流所需的时间，除了基本的判断时间外，还要加上机械本身的动作时间，这个时间长度因不同厂家设备的性能而异，但因为断路器的保护时间都是毫秒级的，所以这个差异也有可能会影响断路器间的配合。

电气越级跳闸事故原因分析一：事件分析：今年我厂出了2起380V低压配电装置出现部分负荷故障，负荷开关拒跳闸，导致上级开关跳闸的事故。

事件一：10月6号380V化水A段综合楼电源（1）电缆由于脱硫工程施工被挖破，引起瞬时短路，380V化水A段综合楼电源（1）开关保护拒动，化水A变低压侧开关01A68—2开关越级跳闸而导致380V化水A段母线失电事故原因：（1）、中建二局炮机司机关**违章作业，现场监护人张**未尽职，致使露在外端的380V化水A段综合楼电源（1）电缆被挖破，是整件事件的起因。

（2）、运行人员没有按规定有效投入保护压板，是造成380V化水A段母线失电的直接原因。

（3）、作为母线下端的负荷，综合楼电源（1）过流保护整定值大于母线进线开关过流保护整定值是不合理的，由于继保班、低压班各自负责所属设备的保护整定，电气分部也没有统一协调，使保护失去上下级的配合，是造成380V 化水A段母线越级跳闸失电的间接原因。

事件二：11月30日，2A锅炉炉水升压泵电机烧毁，电机开关拒跳，＃2炉MCCA段电源进线开关2BMA-1开关越级跳闸，而导致＃2炉MCCA段母线失电。

事故原因（个人意见）：（1）2A锅炉炉水升压泵开关一次熔断器容量选择过大（2）2A锅炉炉水升压泵开关接触器节点因过热粘合，不能分闸（3）＃2炉MCCA段进线开关2BMA-2和电源开关2BMA-1过流保护定值整定不合理，导致2BMA-1越级跳闸。

二：事故原因总结：(1)：从以上2次事故的原因我们可以看出，上下级开关的保护整定值配合不合理，是导致开关越级跳闸的主要原因。

比如事件一中，380V 化水A 段综合楼电源过流保护整定值为15（刻度值）×2（并联）×600/5（CT 变比）=3600A ，时限0.5秒；零序电流保护整定值为130A ；化水A 变低压侧开关本体瞬时过流保护整定位置为1600A 。

下级负荷开关的过流保护整定值比上级母线开关的整定值还高，这是违反了继电保护整定原则的。

越级跳闸到底是怎么回事？经常遇到这个问题,该如何解决？
在我们日常机电维修中，有时会遇到本来是应该用电设备的一级断路器跳闸，但是呢上一级或者下一级的断路器却跳闸了是怎么回事呢。

越级跳闸的主要情况主开关负载容量小于分开关负载总和的容量主开关有漏电保护装置然而分开关没有。

越级跳闸处理方式如发生上级断路器越级跳闸。

经常见到第一级跳闸.第二级不跳，同样也是漏电断路器，第一，因为一级分下来分几个漏保，下面几个漏保线，用电器绝缘不好，老化，产生一种静电。

静电叠加起来，就产生漏电电流，所以一级跳闸，分闸不跳
现在的漏电开关设计有缺陷。

零线不应该直接通过，这样就造成零线漏电直接顶上级漏电，或者同时跳闸。

应该是开闭式的。

在三相四线的配电线路中，下级有单相用电负载。

三相四线漏电开关零线不直通在以后的使用中有可能出现断零的危险，造成事故。

要买同一品牌的电气元件，分级电气元件的分断能力，一级要高于二级保护，依次类推，经常性的总路跳闸，分路不跳闸，说明电气元件匹配有问题。

越级跳闸普遍原因是总漏保和分漏保不匹配，都选择了漏电时间＜0.1秒的开关，而总漏保应该选择≤0.2秒，这样分漏保动作的时候才不会引发总漏保动作。

还有就是dz47系列的开关缺陷，动作灵敏性不如其他开关，用作分漏保时，没有别的漏保动作可靠。

第一是线路未经过整定值的检测，第二是线路中有其它分路出现短路现象，第三是分路断路器触点粘连。

越级跳闸有好多原因、不是几句话就能说的清楚、对于越级跳闸要全面考虑、还要考虑到漏电开关本身有没有问题、在电器电路维修中会出现很多与原理不相符的故障、有的故障原理无法解释。

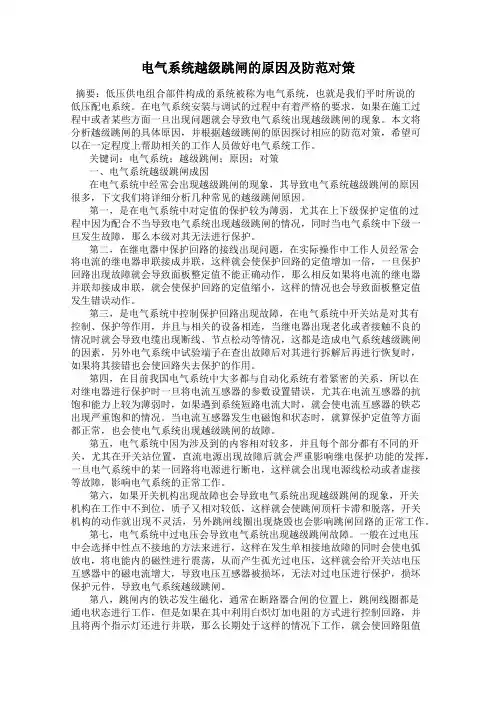

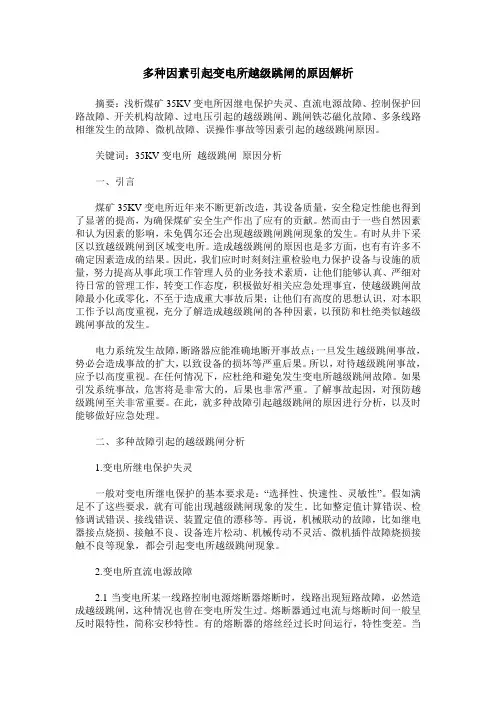

电气系统越级跳闸的原因及防范对策摘要：低压供电组合部件构成的系统被称为电气系统，也就是我们平时所说的低压配电系统。

在电气系统安装与调试的过程中有着严格的要求，如果在施工过程中或者某些方面一旦出现问题就会导致电气系统出现越级跳闸的现象。

本文将分析越级跳闸的具体原因，并根据越级跳闸的原因探讨相应的防范对策，希望可以在一定程度上帮助相关的工作人员做好电气系统工作。

关键词：电气系统；越级跳闸；原因；对策一、电气系统越级跳闸成因在电气系统中经常会出现越级跳闸的现象，其导致电气系统越级跳闸的原因很多，下文我们将详细分析几种常见的越级跳闸原因。

第一，是在电气系统中对定值的保护较为薄弱，尤其在上下级保护定值的过程中因为配合不当导致电气系统出现越级跳闸的情况，同时当电气系统中下级一旦发生故障，那么本级对其无法进行保护。

第二，在继电器中保护回路的接线出现问题，在实际操作中工作人员经常会将电流的继电器串联接成并联，这样就会使保护回路的定值增加一倍，一旦保护回路出现故障就会导致面板整定值不能正确动作，那么相反如果将电流的继电器并联却接成串联，就会使保护回路的定值缩小，这样的情况也会导致面板整定值发生错误动作。

第三，是电气系统中控制保护回路出现故障，在电气系统中开关站是对其有控制、保护等作用，并且与相关的设备相连，当继电器出现老化或者接触不良的情况时就会导致电缆出现断线、节点松动等情况，这都是造成电气系统越级跳闸的因素，另外电气系统中试验端子在查出故障后对其进行拆解后再进行恢复时，如果将其接错也会使回路失去保护的作用。

第四，在目前我国电气系统中大多都与自动化系统有着紧密的关系，所以在对继电器进行保护时一旦将电流互感器的参数设置错误，尤其在电流互感器的抗饱和能力上较为薄弱时，如果遇到系统短路电流大时，就会使电流互感器的铁芯出现严重饱和的情况。

当电流互感器发生电磁饱和状态时，就算保护定值等方面都正常，也会使电气系统出现越级跳闸的故障。

越级跳闸故障的原因及处理方法【变电运行跳闸故障及处理方法】2、电力系统变电运行的跳闸故障与处理方法2.1变电运行过程中的线路跳闸故障及处理方法电力系统在发生线路跳闸故障之后，应该对电力系统的保护状况进行严格的检查。

而对电力系统的线路故障检查主要有以下几种状况：(1)如果没有发现特殊异常，就对跳闸开关给以重点检查，尤其是消弧线圈的状况；(2)电力系统的开关故障。

开关出现故障与开关所采用的结构相关：如果电力系统的线路开关采取的是电磁结构的，那么就要对对开关的动力保险进行检查，看其是否处于良好状态；如果电力系统的线路开关采取的是弹簧结构的，那么就要对弹簧的储能性能进行检查，看其是否处于正常运转状态，因为这两者之间的关系紧密相连。

但是，如果电力系统采用液压结构的开关，就要对开关灯压力进行检查，确定它具有足够的压力承载能力。

2.2变电运行过程中的主变低压侧开关跳闸故障及处理方法主变低压侧开关跳闸有三种情况：母线故障、开关误动和开关越级跳闸，也就是保护拒动和开关拒动三种。

但是，具体是哪一种情况要通过对二次侧和一次设备检查来分析判断。

如果要对保护拒动的运作状态以开关的内部设备进行故障分析，可以对三卷变中的主编低压侧开关的过流保护动作进行检查。

但是，在检查保护拒动时，要对主变保护与线路保护同时进行检查，不要只单对一方面进行，此外，它还包括以下三种情况：(1)只具有主变低压侧过流保护动作，而没有线路保护动作与保护掉牌；对这种情况进行处理要做到：首先，要对主变低压侧开关所产生的误动和线路开关所产生的误动情况给以排除。

检查二次备时，检查的重点是二次设备的保护压板和开关的直流保险，看它们是否发生漏投现行和熔断现象。

而对一次设备进行检查，则是看一次设备的主变低压侧过流保护区，也就是所有与母线相连接的设备与他们之间的线路的出口。

(2)同时具有主变低压侧过流保护动作与线路保护动作。

主变保护和线路保护同时动作，线路开关又没有跳闸，通常断定是线路故障。

线路故障越级跳闸事故处理一、线路故障,造成越级跳闸的主要原因1.开关机构故障:操作机构故障(液压降为零、机构卡滞等)2.二次设备故障:直流消失、控制回路故障、保护装置拒动等二、线路故障,开关拒动,造成越级跳闸的后果及特点:1.220kV系统开关拒动越级跳闸后果:1)线路故障,保护动作,但开关机构故障时,220kV失灵保护动作, 第一时限跳母联,第二时限跳开故障线路所在同一母线上的所有开关(线路开关、主变高压侧开关、母联开关)。

2.220kV系统开关拒动越级跳闸特点:1)线路保护动作但开关在合位。

对220kV线路开关,220kV开关的失灵保护将动作。

第一时限跳母联,第二时限跳开故障线路所在同一母线上的所有开关。

3.220kV系统开关拒动越级跳闸处理思路:1)开关拒动的越级跳闸,保护动作但开关拒动的设备就是故障设备。

故障设备明显,隔离故障设备后即可以恢复其他线路送电。

但隔离故障设备的开关时,要求直接拉开开关两侧的刀闸,不允许再试手分开关,以保持原状方便检修。

这时,隔离故障点后,允许用母联开关充母线。

三、线路故障,保护拒动,造成越级跳闸的后果及特点:1.220kV系统保护拒动越级跳闸后果:1)保护拒动越级跳闸:保护装置故障时,主变后备保护动作,跳开母联开关、主变高压侧开关(或三侧开关),与故障线路连接在同一段母线上的其他线路开关不跳闸,由其线路对侧保护动作,切断故障电流,该段母线失压。

2.220kV系统保护拒动越级跳闸特点:1)线路保护无动作信号,因此无法立即判断出故障的线路。

由本母线上线路对侧的后备保护和本母线上变压器的后备保护动作来切除故障。

对220kV线路,将无法启动近后备保护(开关的失灵保护)来切除故障。

3.220kV系统开关拒动越级跳闸处理思路:1)保护拒动的越级跳闸,从本站的保护动作信号上无法立即判断出故障的设备,如故障点不在站内则可以通过检查录波波形发现有故障电流的开关,或者通过询问值班调度员线路对侧变电站的保护动作情况来判断;如故障点在站内需要检查大量的设备来发现故障点,检查需要仔细。

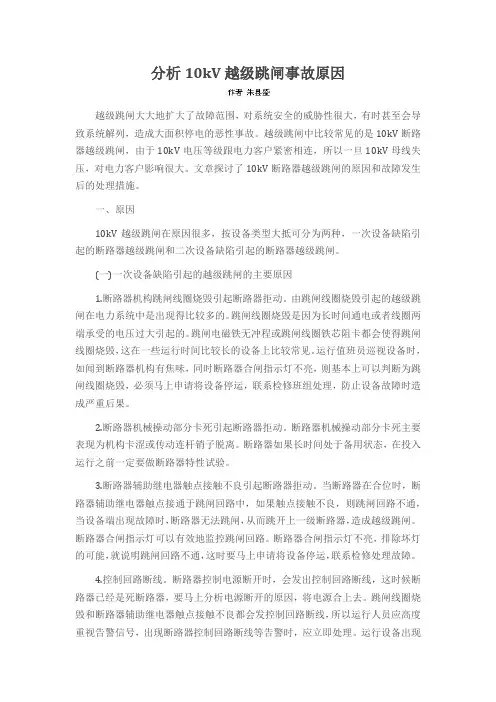

分析10kV越级跳闸事故原因越级跳闸大大地扩大了故障范围，对系统安全的威胁性很大，有时甚至会导致系统解列，造成大面积停电的恶性事故。

越级跳闸中比较常见的是10kV断路器越级跳闸，由于10kV电压等级跟电力客户紧密相连，所以一旦10kV母线失压，对电力客户影响很大。

文章探讨了10kV断路器越级跳闸的原因和故障发生后的处理措施。

一、原因10kV越级跳闸在原因很多，按设备类型大抵可分为两种，一次设备缺陷引起的断路器越级跳闸和二次设备缺陷引起的断路器越级跳闸。

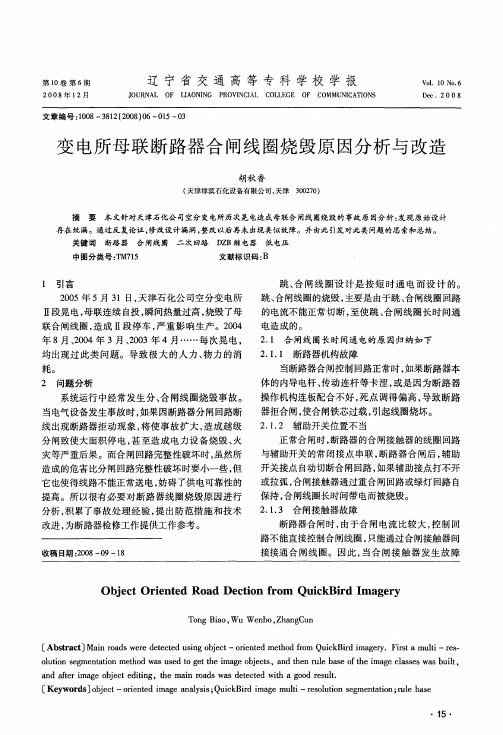

(一)一次设备缺陷引起的越级跳闸的主要原因1.断路器机构跳闸线圈烧毁引起断路器拒动。

由跳闸线圈烧毁引起的越级跳闸在电力系统中是出现得比较多的。

跳闸线圈烧毁是因为长时间通电或者线圈两端承受的电压过大引起的。

跳闸电磁铁无冲程或跳闸线圈铁芯阻卡都会使得跳闸线圈烧毁，这在一些运行时间比较长的设备上比较常见。

运行值班员巡视设备时，如闻到断路器机构有焦味，同时断路器合闸指示灯不亮，则基本上可以判断为跳闸线圈烧毁，必须马上申请将设备停运，联系检修班组处理，防止设备故障时造成严重后果。

2.断路器机械操动部分卡死引起断路器拒动。

断路器机械操动部分卡死主要表现为机构卡涩或传动连杆销子脱离。

断路器如果长时间处于备用状态，在投入运行之前一定要做断路器特性试验。

3.断路器辅助继电器触点接触不良引起断路器拒动。

当断路器在合位时，断路器辅助继电器触点接通于跳闸回路中，如果触点接触不良，则跳闸回路不通，当设备端出现故障时，断路器无法跳闸，从而跳开上一级断路器，造成越级跳闸。

断路器合闸指示灯可以有效地监控跳闸回路。

断路器合闸指示灯不亮，排除坏灯的可能，就说明跳闸回路不通，这时要马上申请将设备停运，联系检修处理故障。

4.控制回路断线。

断路器控制电源断开时，会发出控制回路断线，这时候断路器已经是死断路器，要马上分析电源断开的原因，将电源合上去。

跳闸线圈烧毁和断路器辅助继电器触点接触不良都会发控制回路断线，所以运行人员应高度重视告警信号，出现断路器控制回路断线等告警时，应立即处理。
