打印机主板维修技术资料

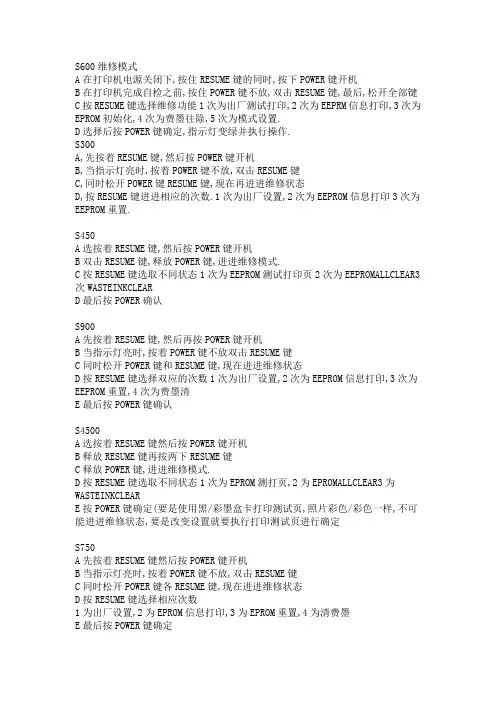

S600维修模式A在打印机电源关闭下,按住RESUME键的同时,按下POWER键开机B在打印机完成自检之前,按住POWER键不放,双击RESUME键,最后,松开全部键C按RESUME键选择维修功能1次为出厂测试打印,2次为EEPRM信息打印,3次为EPROM初始化,4次为费墨往除,5次为模式设置.D选择后按POWER键确定,指示灯变绿并执行操作.S300A,先按着RESUME键,然后按POWER键开机B,当指示灯亮时,按着POWER键不放,双击RESUME键C,同时松开POWER键RESUME键,现在再进进维修状态D,按RESUME键进进相应的次数.1次为出厂设置,2次为EEPROM信息打印3次为EEPROM重置.S450A选按着RESUME键,然后按POWER键开机B双击RESUME键,释放POWER键,进进维修模式.C按RESUME键选取不同状态1次为EEPROM测试打印页2次为EEPROMALLCLEAR3次WASTEINKCLEARD最后按POWER确认S900A先按着RESUME键,然后再按POWER键开机B当指示灯亮时,按着POWER键不放双击RESUME键C同时松开POWER键和RESUME键,现在进进维修状态D按RESUME键选择双应的次数1次为出厂设置,2次为EEPROM信息打印,3次为EEPROM重置,4次为费墨清E最后按POWER键确认S4500A选按着RESUME键然后按POWER键开机B释放RESUME键再按两下RESUME键C释放POWER键,进进维修模式.D按RESUME键选取不同状态1次为EPROM测打页,2为EPROMALLCLEAR3为WASTEINKCLEARE按POWER键确定(要是使用黑/彩墨盒卡打印测试页,照片彩色/彩色一样,不可能进进维修状态,要是改变设置就要执行打印测试页进行确定S750A先按着RESUME键然后按POWER键开机B当指示灯亮时,按着POWER键不放,双击RESUME键C同时松开POWER键各RESUME键,现在进进维修状态D按RESUME键选择相应次数1为出厂设置,2为EPROM信息打印,3为EPROM重置,4为清费墨E最后按POWER键确定S820S520A选按着RESUME键,然后按POWER开机B当指示器亮时,按着POWER键不放,双击RESUME键C当时松开POWER键和RESUME键现在进进维修状态D按RESUME选择相应次数.1为出厂设置2,为EPROM信息打印3,为EPROM重置,4为费墨设置E最后按POWER键确定.BJC1000SPEPROM往除A不安装墨盒按RESUME键插AC适配器.B释放RESUME键5秒重按一次松手,小车自动走到中间停住,C按住RESUME键2秒或2秒以上后释放他D完成设置后,要拔电源才能再打印打印测试页A不安装墨盒按RESUME键插AC适配器.B释放RESUME键5秒重按一次松手,小车自动走到中间停住,C翻开前盖安装墨盒D关上前门双击RESUME键,打印机开始测打E完成设置后,要拔电源才能再打印BJC-3000A按RESUME键的同时按下POWER键不放手B释放RESUME键再按两下RESUME键C释放POWER键,选取不同状态,1次为EPROM测打2为EPROM重置,3为费墨水重置E按POWER确认佳能2000/2000SP/2100SPEPROM重置A不安装墨盒按RESET键通电源B释放RESET键5秒内重安一次C再按RESET键,超过2秒D按RESET键击重置EPROME,选断电F打印EPROM测试页EPROM检测A不安装墨盒按RESET键通电,B释放RESET键,5秒内重按一次C翻开前盖,安装黑色墨盒D关上前门,双击RESET键,打印机开始测试打印E完成测试后再拔电源才能再次打印佳能S100SP(EPROM重置)A不安装墨盒,按RESET接通电源B释放RESET键,5秒内重按一次,C按RESET键,超2秒或2秒以上D再按RESET键超过2秒或2秒以上即重置EPROM和出厂默认E关机EPROM检测A不安装墨盒按RESET通电源B释放RESET键5秒内重按C翻开前盖安装黑色墨盒D关上前门双击RESET,打印机开始测试打印E完成测试后再拔电源才能再次打印,按RESET键,听到喊喊2声以上时松开手关机佳能S400打印机(EEPROM)重置A按住RESUM键,按POWER键开B释放RESUME键后,再按两下RESUMC然后放开POWER键,进进维修模式D按RESUME选取不同的状态1为EPROM测试打印页2为EPROM重置3为墨水计数器重置再按POWER键确认佳能打印机维修资料大全佳能机子资料集中区JC-4650清零方法1按POWER、RESUME和CARTRIDGE键插进AC适配器后释放全部。

感谢北京打印机维修网提供技术支持！一：清EEPROM及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清 EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸 + 暂停 + 电源键盘锁定：换行／换页 + 暂停+ 5 秒以上，响二声。

解锁：进纸/退纸 + 换行／换页＋ on.LQ-670K：高速＋切纸＋电源LQ-680K:换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体 + 切纸+ 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓ + 电源DLQ-3000K：清 EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换 + 字体 + 进/退纸 + 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源，再按清洗 10 秒COLOR 400/440/460进纸灯闪几秒后，按1、进/退纸清 EEPROM2、清洗 10 秒，清废墨计数器COLOR 500进纸 + 黑头清洗 + 彩头清洗 + on ，再按进纸键 3 秒COLOR 600/640/66O/670进纸+清洗+电源缺纸灯闪 5 秒后，再按1、进/退纸清 EEPROM 及 timer IC2、清洗 10 秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗 10 秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停 + 换行/换页 + 微调↓ + 电源SP870/1270进/退纸 + 清洗 + on 然后按1、/退纸清 EEPROM 及 timer IC2、清洗 10 秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸 + 清洗 + on 松手后再按进/退纸 10 秒至进纸灯和缺墨灯闪MJ-850切换 + 暂停 + 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换 + 省墨/压缩 + 进/退纸 + 暂停 + 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同 EPL-1220（参见 1220 图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动 + 属性→可选设定值Alt + Ctrl + Shift + W + 鼠标左键EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮. EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的 ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考 EPL-1220 图示；3、屏幕出现是否进行 EEPROM 初始化的对话框，选择“YES“，操作完成。

打印机维修通用资料培训打印机维修通用资料培训主要包括打印机的工作原理、常见故障和维修方法等内容。

这些知识可以帮助维修人员更好地了解打印机的结构和原理，从而提高维修效率和质量。

1. 打印机的工作原理打印机通常由打印头、墨盒（或者碳粉盒）、传动系统、电路板等部件组成。

打印头负责将墨水或者碳粉喷射到纸张上，形成图案或者文字。

墨盒或者碳粉盒则存放着墨水或者碳粉，提供打印所需的颜料。

传动系统负责控制纸张的移动和打印头的移动，保证打印的准确和稳定。

电路板则是打印机的“大脑”，负责控制整个打印过程。

2. 常见故障（1）打印质量问题：比如打印出现模糊、颜色偏差、漏墨等问题。

这些问题通常是由于打印头堵塞、墨盒干涸、墨水或者碳粉不均匀等原因引起的。

（2）纸张进纸问题：比如出现纸张卡纸、偏斜、双张进纸等问题。

这些问题通常是由于传动系统故障、传感器故障等原因引起的。

（3）机械故障：比如打印头卡死、传动系统断裂等问题。

这些问题通常是由于长时间使用或者外部损坏引起的。

3. 维修方法（1）清洁打印头：使用专用的清洁液和棉签清洁打印头，保证墨水流畅。

（2）更换墨盒或者碳粉盒：定期更换墨盒或者碳粉盒，保证打印质量。

（3）清洁传动系统：清洁传动系统和润滑轴承，保证纸张的顺利进纸。

（4）维修电路板：检查和更换损坏的电路元件，保证打印机正常工作。

（5）调试和校准：调试和校准打印机的各个部件，保证打印机的性能稳定。

通过以上培训资料，维修人员可以更好地掌握打印机的结构和原理，熟练掌握打印机的维修方法，提高维修效率和质量。

同时，维修人员还需要具备一定的沟通能力和服务意识，与客户保持良好的沟通，及时解决客户的问题，提供优质的维修服务。

希望通过培训，打印机维修人员能够成为一支技术过硬、服务周到的维修团队，为用户提供更好的打印体验。

4. 远程无线打印机故障维修随着科技的不断发展，现代打印机功能越来越多样化，智能化技术的应用也越来越广泛。

其中，远程无线打印机成为了现代办公环境中极为常见的设备之一。

在维修过程中，应要求服务商提供维 修凭证，以便后续核对和维权。
了解维修费用
在选择维修服务商之前，应了解其收 费标准和服务项目，避免出现不必要 的费用。
打印机保养建议
定期清洁
定期清洁打印机的外壳、 打印头和墨盒等部件，保 持打印机外观整洁。
检查墨盒
定期检查墨盒是否充足， 及时更换墨盒，保证打印 质量。
保养维护
定期对打印机进行保养和维护， 以保持其良好的工作性能和延 长使用寿命。
02
打印机常见故障及排除
打印头堵塞
总结词
打印头堵塞是打印机常见故障之一，表现为打印出的文字或图像模糊、颜色不 均等。
详细描述
造成打印头堵塞的原因可能是使用了质量较差的墨水，或者是长时间未使用打 印机。排除此故障需要清洗打印头，或者更换墨盒。在清洗打印头时，可以使 用专业的清洗工具或者软件进行操作。
打印机维修涉及的范围包括机械部分、电气部分、墨路部分和电路控制部分等。
打印机维修需要具备一定的电子技术和机械知识，以及对打印机的结构和工作原理 的了解。
打印机维修的重要性
打印机是办公和家庭中常见的 办公设备，一旦出现故障，会 影响到正常的打印工作。
定期进行打印机维修可以延长 打印机的使用寿命，提高打印 质量和效率。
避免频繁开关机
减少打印机的开关机次数， 避免对打印机造成不必要 的磨损。
提高打印机使用寿命的方法
正确使用
按照打印机说明书正确操作，避 免错误使用导致打印机损坏。
定期维护
按照打印机厂商推荐的维护计划 进行保养，确保打印机保持良好
的工作状态。
及时更新驱动程序
定期更新打印机驱动程序，以确 保打印机与电脑的良好兼容性。

打印机维修资料激光打印机的定影器有两种：定影膜定影和定影辊定影，定影器在激光打印机中⼜叫加热组件1、定影膜定影组成：（1）、⾻架（2）、加热陶瓷⽚（3）、热敏电阻：检测加热陶瓷⽚表⾯的温度（4）、温控开关/保险：⾼温断路保护（5）、定影膜：耐⾼温、阻燃、不粘粉（6）、压⼒辊：⼀般在定影膜下⽅⼯作时压⼒辊有动⼒转动，由压⼒辊驱动定影膜转动，纸张在定影膜与压⼒辊之间经过，将粉固化到纸上优点：预热时间短（3秒左右）缺点：速度不能太快2、定影辊定影组成：（1）、定影辊（2）、加热灯（定影灯）：在定影辊内部（3）、压⼒辊（4）、热敏电阻（5）、温控开关/保险（6）、分离⽖：将纸张与定影辊和压⼒辊分离优点：打印速度快，寿命长，稳定性好缺点：预热时间长，⼀般不⼩于30秒3、注意使⽤定影膜的打印机，压⼒辊⽼化容易造成卡纸故障双热敏电阻的定影器，⼀个热敏电阻损坏后要全套更换1、跳跃式显影⽤显影磁辊，铝辊表⾯有⿊⾊导电涂层，由电源板通过弹簧触点提供交流电，跳跃式显影⽤的墨粉带负电有磁性，交流的正半周期吸粉，负半周期将粉抛出。

优点：成像效果好如果弹簧装不好或接触不良会造成⿎不吸粉，打全⽩页HP、CANON的机型⽤的是跳跃式显影器2、涂抹式显影⽤的是胶辊，在刮⼑和搅拌杆的作⽤下将粉均匀涂在显影胶辊表⾯，⿎表⾯的静电潜像区吸粉，⾮潜像区排斥，被排斥的粉⼜回到粉仓中，⽤的是⽆磁性的墨粉。

优点：图像清晰EPSON、松下、联想、少数三星的机型⽤的涂抹式显影器以上两种显影器部件详细介绍请参照硒⿎的零件构成激光打印机显影器的构成⿎总成分为单组（⼀是⿎粉⼀体的⿎）和双组，所⽤的墨分也分为单组粉（有磁性）和双组粉（⽆磁性），显影器也分为单组粉显影器和双组粉显影器。

1、单组粉显影器显影刮⼑/刮板的作⽤是打印时控制墨粉的流量佳能⽤单组粉显影器的机型较多2、双组粉显影器磁性铁粉仓装的是有磁性的铁粉叫做载体，粉仓装的是⽆磁性的墨粉，⼯作时载体将⽆磁性墨粉带带显影辊上。

EPSON－TM系列打印机主板维修手册TM-U210打印机一、主板组成部分：从大的方面来说，可以分为打印主板和连接板两部分。

其中打印主板又可以分为以下几部分：1、控制部分CPU（U5 TMP90CS39F ）：CPU是主板的核心，故称之为中央处理器。

负责整机系统的控制，对各部件进行统一的协调和控制。

它的功能有：进行算术逻辑运算，可接收和发送数据，可暂存少量的数据，提供控制信号，对指令解码。

flash EEPROM（U101 TC58F401FT-90）：可擦除可编程在电脑里可以被重写，它的功能：1。

自检及初始化，开机后flash EEPROM最先被启动，然后它会对打印机的硬件设备进行完全彻底的检验和测试。

2。

.程序服务：flash EEPROM直接与I/O（Input/Output，即输入/输出）设备打交道，通过特定的数据端口发出命令，传送或接收各种外部设备的数据，实现软件程序对硬件的直接操作。

地址锁存器（U7 74LS373）它的功能是，使数据的地址信号分开。

2、电源部分电源部分主要由CN1，F1，L1，D6，R114，U200等组成。

U200的功能是将输入的34V电压转换为5V电压，提供IC及部件所需的电压。

3：驱动部分驱动部分主要由：QM1，QM2，QM3，QM4，（MP4020），Q114，Q115（D2204）组成。

（QM 三极管堆，用于放大和调整驱动信号）。

各自负责的接口如下：QM1，QM2------CN7-----打印头QM3-------CN5------字车马达（用于移动打印头）QM4-------CN6----- 进纸马达Q114，Q115---------CN2-----钱箱以上的指令均由CPU（U5 TMP90CS39F）发出。

二、常见的故障及解决方法：1、打印头不出针，打印空白将万用表档位打到二极管档，用红表笔接QM1的第1脚，用黑表笔分别接另外9个脚，测量它们之间的阻值。

另外一个典型故障：打印机某一组电压输出异常及电源变压器损坏
本文来自: 打印机维修论坛(/) 详细文章参考：/thread-1169-1-1.html打印机主板故障常见原因分析与检测维修方法
一、打印机低压供电的逻辑电源电路和驱动电源电路的检修方法
打印机采用低压供电方式，主要有逻辑电源和驱动电源两大类。
逻辑电源一般是直流+5V，为各种控制芯片提供工作电源。如果是串口打印机，逻辑电源还包括直流+12V，为串行芯片提供工作电压。
驱动电源一般为直流+35V(有些机型为36V或24V)，主要为字车电机、输纸电机、打印针驱动器提供工作电源。
（另外：若整流桥堆中有一臂短路，会造成交流输入端短路，烧断保险管）
3、电源变压器内的热保护器熔断
电源变压器降压式电源电路在电源变压器初级绕组中串有热保护器，若其断，则会造成变压器初级绕组开路，无法供电。在排除电源变压器输入端和输出端短路故后，此时可卸掉打印机外壳和机架，拧下电源变压器的安装螺钉，取下电源变压器外部所有连线，将变压器从机壳内取出。卸下变压器的紧固安装支架。剥开变压器线包的青壳纸包层，直至两个线包都裸露出来为止。剥开无抽头一侧的两个线包的绝缘层，直到可看到串接着的绝缘黄蜡管，这就是热保护器。焊下熔断的热保护器，将其两端连线短接。
二、引起打印机主板故障的主要原因
1．人为故障：带电插拨I/O卡，以及在装板卡及插头时用力不当造成对打印机接口、打印机芯片等的损害
2．环境不良：静电常造成主板上芯片（特别是CMOS芯片）被击穿。另外，主板遇到电源损坏或电网电压瞬间产生的尖峰脉冲时，往往会损坏系统板供电插头附近的芯片。如果主板上布满了灰尘，也会造成信号短路等。
稳定性故障是由于元器件功能失效、电路断路、短路引起，其故障现象稳定重复出现，而不稳定性故障往往是由于接触不良、元器件性能变差，使芯片逻辑功能处于时而正常、时而不正常的临界状态而引起。如由于I/O插槽变形，造成显示卡与该插槽接触不良，使显示呈变化不定的错误状态。

打印机常见故障及维修方法打印出现全白页的原因很多，主要有这几个方面，OPC铜片没接触，磁辊未充电，激光器故障，包括激光器的光路被挡，高压板故障DC或接口板故障。

一起来看看打印机常见故障及维修方法，欢迎查阅！常见打印机故障及处理方法一打印机维修流程图打印机是使用十分频繁的外设，当打印机无法使用时会给工作带来很多不便。

最好能自己掌握一点基础的打印机维修知识，当打印机无法使用时可以按下图的方法进行检修。

二打印机维修必备知识1 打印机的分类从打印的原理上市面上常见的打印机分为三类1：激光打印机 2：喷墨打印机3：针式打印机。

(激光打印机分为彩色激光和黑白激光，以兄弟惠普系类为代表，喷墨打印机以爱普生为代表，针式打印机以得实爱普生为代表)。

三打印机常见(1)按下电源后打印机无任何反应(2)电脑无法识别打印机(3)打印机卡纸或不进纸(4)打印时提示“通信错误”(5)打印字迹淡等。

四打印机出现故障常见原因(1) 打印机驱动程序问题(2) 打印线损坏或脱落(3) 打印机的数据端口损坏(4) 电脑USB口不匹配货损坏(5) 打印机磁头故障(6) 打印机内部硬件故障(建议送维修站)(7) 病毒造成等五打印机维修方法1.打印机不能打印检测方法打印机不能打印的故障原因有硬件和软件两个方面的原因，打印机发生故障时可以按照以下步骤进行检测：(1) 检查打印机的耗材寿命(2) 检查打印机的电源线是否脱落，电源灯是否正常亮。

(3) 如还不能打印检查电脑连接到打印机的打印线是否有问题，检查后重新连接后尝试打印(4)如还不能打印换一根打印工作正常的打印线尝试，如还不行请检查下一项。

(5)检查串并口的设置是否正确，将BIOS中打印机使用的端口打开，即将打印机使用的端口设置为“Enable",检查BIOS中打印端口模式设置是否正确，将打印端口设置为”ECP+EPP"或“Normal"方式，然后正确配置软件中打印机端口。

打印机维修
四、针式打印机拆卸（EPSON1600K为例） 拆卸过程：卷纸手柄—防尘盖板—走纸架—操作面板—拧螺丝…….. 五、（EPSON1600K为例）内部结构 1、机械部分：1）打印头 2）字车机构 3）色带机构 4）机架 2、电源部分： 1）+5V： 给主板，传感器加电，给电机提供锁 定电压。 2）+35V：给打印机头、电机、电磁铁供电。 3）+/-12v：给RS-232串口供电（可选） 3、主板部分： 1）控制电路 2）驱动电路 3）辅助电路
打印机维修
山科打印机维修
打印机维修
一、分类 1、 击打式： 指针式打印机（24针9针） 根据进纸方式的不同，针式打印机分为： 1）普通打印机（即滚筒式） 2）票据打印机（即平推式） 2、非击打式： 1）喷墨 2）激光 3）热转换
打印机维修
二、常见术语 1、分辨率：指横向每英寸内的点数（DPI） 1）针式打印机：180—360 DPI 2）激光打印机：600 DPI 3）喷墨打印机：4800 DPI 2、打印速度（页/分钟PPM） 激光：12-20页 针式比较慢 3、纸： 1）复印纸：A3 A4 B5….. 2) 打印纸（针式打印纸专用）80列 136列
2.纸尽传感器
当搓纸轮转动两圈后，若纸尽传感器仍然未检测到纸， 打印机会显示缺纸，当其损坏时，打印机会一直显示缺纸。
3.走纸辊 (1)小胶辊一排，磨损污染时，打印时字符重叠。 (2)金属辊，当漏水时将其污染后，会造成页面污染。 4.出纸辊:损坏时出现卡现或划伤纸张。 5.转动滑轮： 润滑 6.离合器：“小铁片弹片”，进纸时字车“踩”离合，将齿轮组 连接；当弹片变形时，搓纸轮不转，引起不进纸，当齿轮的弹 簧卡住时会出一直进纸现象。 六、喷头的维护机构（也称清洁单元或泵附件或喷头服务站） 当维护机构维护时会有四个动作：刮、擦、罩、吸。 1、清洁头 1）、刮片： 刮片前后移动，清除喷头表面的污染物。 2）、擦拭器：（新机淘汰，老机存在） 3）、护罩：防止干头 关机不打印时会自动将喷头罩住防止其干头。

EPSON针式打印机电源板及主板维修2007年09月15日星期六下午 02:07五、电源板与主板故障一般针式机开机无电源，主要是电源板或主板的问题，如何判断究竟是谁的问题呢?其实有一个方法非常简单，就是将电源板与主板的连接线断开,然后看打印机所带的风扇是否会转,就知道问题所在了。

(现在生产的的针式打印机已取消风扇,但愿你以前留有一个)还有一个值得注意的是 DLQ-2000K 这种机型,开机无电源一般不是电源的问题,是打印头某个线圈短路造成的电路保护,只要把打印头拆下,就知原因。

主板故障自身出现的质量问题很少,主要是用户的错误操作和使用环境有关。

用户使用打印机热拔插并口线是非常容易损坏主板的,轻则损坏接口芯片,重则主板报废.曾见过有主板接口焊脚熔断,06 芯片炸掉,损坏非常严重,通常这种情况主板无法修复,连程序片都会报销。

开机报警也是主板故障中较常见的,大多数是由打印机使的环境造成。

如动物排泄物腐蚀，尘埃和纸屑附着都会使打印机有一些莫名其妙的问题。

LQ-1600K3+一、打印文档或表格时发生错位。

故障分析：⑴ 按常规清洁字车组件，之后进行 BI-D 调整，BI-D 调整的打印样张均正常后，联机打印WORD 文档，发现故障并未排除；⑵ 接下来就试着更换字车电机，故障依旧；⑶ 更换字车组件（字车导轴，字车托架）后，故障依旧；⑷ 用排除法，肯定是机械的问题，发现跟字车移动有关的只剩下色带驱动组件（含字车同步带）了，试更换之，问题终于排除了。

维修总结：该故障是由于字车同步带的松紧度不佳造成的，使得打印头左右移动时的定位不准，引起打印错位了。

二、打印错位，但 WIN98 / DOS 状态下屏幕打印正常。

故障分析：⑴ 首先更换主板，故障依旧；⑵ 更换打印机端口，但使用 SPP、EPP 端口，不能联机打印，只有 ECP 可以打印；⑶ 把打印机换到另一电脑打印正常，看来是软件故障；首先杀毒，无病毒，再重装 WIN98，联机打印正常。

针式打印机故障维修手册针式打印机在很多行业里面是使用非常广泛的办公设备，因为机器的一些特殊属性，所以没有其他的机器能取而代之，在最近一段时间，针式打印机故障咨询的网友也不少，很多问题都是一些非常细小的问题，自行都可以进行故障处理，针对这样的情况，笔者整理了针式打印机各方面的问题，有基础篇，也有故障篇，也有相对比较”高深”的换针篇,需要说明的是，从菜鸟到高手都是从理论到实践操作，希望明日你就能成为这方面的高手。

由浅入深学针式打印机维修俗话说“最好的学习方式就是从失败中总结获取”。

也许没有什么灵丹妙药能够让您快速成为针打的维修工程师，但是熟悉并了解一些故障的处理，必能让您快速进阶于针打的维修。

既然如此，笔者就将针打中常见的故障做如下总结，为您快速进阶到专业维修专业人员提供必要的参考。

由于故障处理将以爱普生为例，因此首先介绍的出厂设置恢复：LQ-1600KⅢ机如何恢复出厂设置：1，按住“字体”+“切纸/纸槽”键开机，打印机发出一声长鸣后松开，打印机恢复到“宋体”，“低速”状态。

爱普生针式打印机2，将93C46芯片用“空片”更换后，用下法依次开机(4次)可恢复数据使打印机能正常打印：a.按“字体”+“高速”键开机，鸣叫后松开;b.按"“字体”+“切纸/纸槽”键开机，鸣叫后松开;c.按“高速”+"切纸/纸槽"键开机，鸣叫后松开;d.按“字体”+“高速”“切纸/纸槽”键开机，鸣叫后松开。

LQ-1600KⅢ机故障等级：1.开机指示灯不亮或只亮“宋体”灯，但风扇不旋转或旋转，一级故障2.开机指示灯全亮一闪或全亮2秒后灭，二级故障3.开机指示灯全亮不灭，某某故障4.开机指示灯全亮闪烁(间隔0.5秒)，四级故障故障一：EPSONLQ-1600KⅢ开机指示灯不亮,风扇不旋转故障解答：打印机主板“不启动”(开机电源灯亮/不亮,头不动,+5V,+35V(VH)电压正常)故障修理步骤：1，用95%酒精(医药商场有售)棉球擦拭主板上可疑之处;2，重焊可疑之点。

爱普生打印机维修手册全集（三）[收藏此页] [打印] [推荐] [挑错]作者：小薇2007-06-04 网友评论 10 条内容导航：本篇文章是“爱普生针式打印机维修”的下篇，主要是常见爱普生针式打印机的维修实例，对维修具有很大的参考价值，读者朋友可以借鉴学习。

爱普生针式打印机的维修（下）爱普生针式打印机故障实例LQ-300K打印体育彩票时，使用LQ-300K 打印跳行，但使用1600K 打印正常。

故障分析：1、按照常规方法，进入LQ-300K 打印机的内部设置，查看其自动跳行是否打开，查看结果没有；2、怀疑进纸感应器不太好，更换感应器后，当时打印正常，不跳行，判定为感应器坏，打印一段时间（无规律）仍能出现跳行现象。

3、怀疑主板不好，首先更换主板的EEPROM，更换后也不正常，但一天不到故障依旧，然后更换主板，故障也依旧；4、怀疑电源板供电问题，更换后也一样跳行且时间不规律；5、最后判定PC 主板有问题，更换PC 后，测试无问题，一直至今正常。

维修总结：PC 主板能兼容1600K 打印机，未必兼容LQ-300K 打印机。

LQ-300K+：关于LQ-300K+打印机常见故障故障现象：打印机在高温20℃以上工作正常，低温8℃左右工作时开机无反应或反应慢（几秒或数分钟后）正常。

诊断与故障排除：就打印机在较高温度下能正常工作，低温下工作不稳定来判断可能是由于低温下电源负载能力低或集成电路功耗增大，CPU 检测某部分电路工作状态不稳定而不能正常工作。

常温下测量电源输出——电压、电流、纹波时，纹波偏大。

此时打印机基本正常工作。

而低温下测量电源输出——电压、电源、纹波时，电源5V、3.3V 纹波大（600mv/300mv），线性差。

初步诊断为低温下主控电路功耗大，电源负载能力低，CPU 检测到电源特性差而中断工作。

将5V 电源滤波电容C54（470u/6.3V）、3.3V 滤波电容C75（47u/35V）更换为C54（1000u/6.3V）、C75（220u/25V）后电源纹波正常（200mv/8mv）。

3）按照原顺序安装上层针。将长针层定位孔连同线圈座一起装上，检查边上没有缝隙后就可以安装长针了。长针只须照着对应孔位置插下去即可。长针自尾部到探出头，要经过好几道导向槽，最上面的槽孔是很容易插下去的。第二道槽孔稍微难一些，只要穿过去，打印针就能顺势而下，很容易到达所在位置，同样用手指压住12根针的尾部，针头应从打印头前面的导向板探出lmm，表示换上去的针是好的。全部插入后，检查一下每根长针的定位销必须落入其槽内后，再合上后铜盖，此时从侧面看应无缝隙。最后装好三角爪，套上散热片，按照短针组的测试方法用+10V电源检查长针组，确认正常后便可装到原打印机上进行测试。
当打印头电缆出现折痕，而未折断时，可截取一段约1．5cm的粘胶带，随后用一条长约0．5cm、宽度与粘胶带宽度相同的薄纸片粘贴到胶带的中部，以免胶带中部与电缆线粘在一起。然后使电缆在折痕处微微向外弯曲，让纸片对正折痕，将胶带粘到电缆线上。这样，胶带片产生的拉力就会始终迫使电缆线在折痕出微微向外弯曲，从而使电缆线在折痕处产生一个适当的向外张力，这样就可以可靠地避免打印头在打印过程中向右运动致使电缆线在折痕处产生折卷，防止打印头电缆中信号线的折断。
3．打印头电缆故障
通用针式打印机中打印头的连接电缆一般都采用塑料柔性带状电缆(扁平电缆)。打印头电缆故障一般用万用表的电阻挡进行检查。方法是将万用表的两支表笔分别搭在所查电缆两端的对应线上，测量其电阻值是否为零，必要时还要在折痕处做弯曲试验，观察万用表上所测阻值有无变化。一旦确诊该电缆上有断线后，必须用相同的打印头电缆更换，不能用焊接的方法处理断裂部位，否则在使用过程中稍有不慎会引起信号短路，严重时将导致信号对地(机架)短路，致使针式打印机主控电路出现故障
6.步进电机驱动器或其外围元件损坏

打印机常见的故障及维修方法
打印机常见的故障及维修方法
一、打印机不工作
1、检查电源是否正常：检查是否已接入电源，电源插头是否正常。

2、检查电源线及印表机电源插头是否连接正常：检查电源线没有拉断或接触不良，印表机电源插头接入正常，插头触点没有变形，及时更换电源线。

3、检查主板上电源电压：如果电压不正常，可以更换主板电源。

4、检查打印机主机上电源：检查电源的输出电压和输出电流，如果电压不正常，更换电源模块。

二、打印机打印质量差
1、检查刮刀是否损坏：如果刮刀损坏，应立即更换新的刮刀。

2、检查打印头是否损坏：如果打印头损坏，应立即更换新的打印头。

3、检查打印头的喷咀是否阻塞：如果阻塞，应立即清理喷咀。

4、检查滚筒是否损坏：如果滚筒损坏，应立即更换新的滚筒。

5、检查打印纸是否潮湿：如果潮湿，应立即更换新的纸张。

6、检查打印机驱动程序是否更新：如果没有更新，应立即更新驱动程序。

7、检查墨水是否足量：如果墨水不足，应立即补充墨水。

- 1 -。

打印机维修资料大全爱普生打印机维修资料大全墨机三灯闪烁处理方法在控制面板上一起按住墨水键和进纸键然后开机，开机后3秒钟时，就立刻把进纸键的手松开，这时墨水键的手还按着大约10秒后就出现三灯再闪，这时可以把手放开，这样就能把ROM清好，主板就OK了。

这一操作的作用是将废墨计数器清零。

此外，还可以通过调整程序达到这一目的。

如果两年前遇到这种三灯闪故障全部都换主板，到了后来就进一步修主板，现在只是在控制面板按几下就OK，这说明修打印机要有经验，耐心才能把故障排除。

打印头电缆断线故障分打印头电缆一般都采用塑料柔性带状电缆。

这种电缆在使用过程中容易产生折痕，一种是插在打印头插座一端的电缆，随着打印头的插拔次数增多，在折痕处就会发生断裂(修理时需将打印头拆下)；另一种是随着打印时间的增加，打印电缆的中间部分很容易在字车移动过程中被磨损或产生折痕。

若将电缆上的绝缘层磨掉，会使打印针驱动信号与打印机机架短路，导致打印机主控电路故障；若打印电缆折痕处断裂则会使打印针驱动信号开路，引起对应的打印针不出针打印，致使打印字符／汉字缺点少划。

电缆的这两种故障可以用万用表检查。

方法是将万用表的两根表笔分别搭在电缆两端的对应线上，量其电阻是否为零，必要时还要在折痕处作弯曲试验，观察万用表上的阻值有无变化。

在确诊有断线后，用相同机型的打印头电缆更换即可。

切记电缆的断裂处不能用焊接的方法处理，因为这样会在使用过程中出现信号短路法处理，严重时将导致信号对地短路，引起打印机的主控电路产生故障。

在打印头电缆出现折痕，但末折断时，可采取预防措施，避免信号线折断。

其方法是：先截一段长约1．5cm的粘胶带，随后将一条长约o，5cm、宽度与粘胶带宽度相同的薄纸片贴到胶带的中部，以避免胶带中部与电缆粘在一起。

然后使电缆在折痕处微微向外弯曲，让纸片对正折痕，将胶带贴到电缆上。

这样，胶带片产生的拉力就会始终迫使电缆在折痕处微微向外弯曲，从而使电缆在折痕处产生一个向外的合适张力，这样可以可靠地避免打印头在打印过程中向右运动致使电缆在折痕处产生折卷，防止打印头电缆中信号线的折断。

若为大片的白斑，可能是纸局部受潮，转印不良 的结果。
第四十一页，共48页。
样张上有黑点
若污点有规律．引起的原因有以下几种 感光鼓表面划伤，或有污染；
在显影辊上沾上了固化的墨粉块，使该处附着能力 加强 感光鼓的清洁刮刀损坏；
转印电极丝充电电晕电极左右不均勺、造成左右深浅不 一。 定影轧辊上有划痕，或定影轧辊表面橡胶老化； 定影轧辊的清扫器缺损；
盒内墨粉集中在盒内某一边，都可能产生此种故 障。
感光鼓磨损
第四十页，共48页。
样张黑色图像上有白斑
感光鼓本身有缺陷，如感光层剥落、划伤等。
显影偏压过高，也可出现白点； 墨粉含有杂质，一般出现在灌粉后。
转印效率低产生较小的白点，应调整和清洁 冲电辊
充电电压过高，放电时打火，击穿或半击穿感光 鼓，产生细密的白点。
如HP1010 1020 CANON 2900等 3. 直流：传感器,控制芯片，CPU
第七页，共48页。
二 直流控制系统
直流控制系统主要用来协调和控制打印机的各系 统之间的工作 ：如数据接收、扫描单元的控制、 传感器的测试，以及各种直流电的监控和分配等
第八页，共48页。
三 接口系统
负责把计算机传送过来的数据“翻译”成为打印机 能够识别的语言。接口系统一般也包括有三个小 部分，分别为接口电路、CPU、BIOS电路。接口电 路由能够产生稳压电流的芯片组成，用来保护和 驱动其它芯片。CPU是打印机主板的核心部件，在 其中的作用是充当“翻译”的角色。BIOS电路是对 打印机自身而言，它包括了打印机本身的一些程 序配置以厂家的相关信息
第二十页，共48页。
曝光：其实就是利用感光鼓表面的光导特性， 使感光鼓表面曝光，从而形成一定形状的电荷区， 形成用户所需要的图样“雏形”，因为这只是电 荷的形成块，因此是“隐形”的，此时还看不到 真实图像
