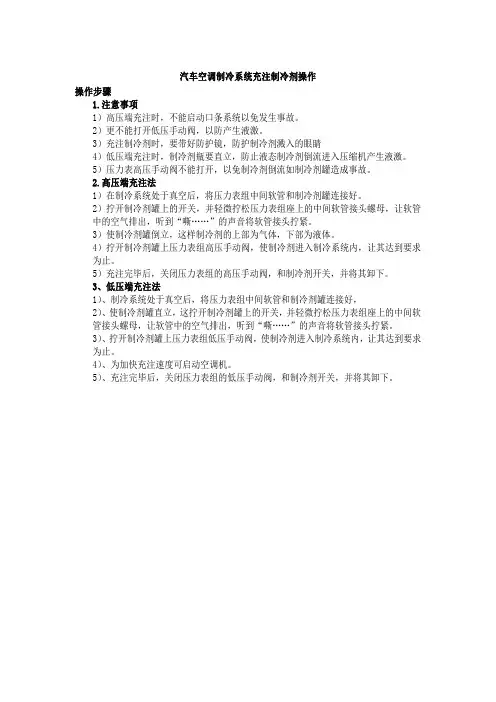

汽车空调制冷系统充注制冷剂操作
操作步骤
1.注意事项
1）高压端充注时，不能启动口条系统以免发生事故。
2）更不能打开低压手动阀，以防产生液激。
3）充注制冷剂时，要带好防护镜，防护制冷剂溅入的眼睛
4）低压端充注时，制冷剂瓶要直立，防止液态制冷剂倒流进入压缩机产生液激。
5）压力表高压手动阀不能打开，以免制冷剂倒流如制冷剂罐造成事故。
2.高压端充注法
1）在制冷系统处于真空后，将压力表组中间软管和制冷剂罐连接好。
2）拧开制冷剂罐上的开关，并轻微拧松压力表组座上的中间软管接头螺母，让软管中的空气排出，听到“嘶……”的声音将软管接头拧紧。
3）使制冷剂罐倒立，这样制冷剂的上部为气体，下部为液体。
4）拧开制冷剂罐上压力表组高压手动阀，使制冷剂进入制冷系统内，让其达到要求为止。
5）充注完毕后，关闭压力表组的高压手动阀，和制冷剂开关，并将其卸下。
3、低压端充注法
1）、制冷系统处于真空后，将压力表组中间软管和制冷剂罐连接好，
2）、使制冷剂罐直立，这拧开制冷剂罐上的开关，并轻微拧松压力表组座上的中间软管接头螺母，让软管中的空气排出，听到“嘶……”的声音将软管接头拧紧。
3）、拧开制冷剂罐上压力表组低压手动阀，使制冷剂进入制冷系统内，让其达到要求为止。
4）、为加快充注速度可启动空调机。
5）、充注完毕后，关闭压力表组的低压手动阀，和制冷剂开关，并将其卸下。
制冷剂加注作业指导书作业者注意配带防护口罩、防护手套；熔接工须持证上岗。
类别：A2、A3级检修 系统：厨房电器 部件：立、卧式冰箱制冷剂加注作业指导书适用车型：25B 、25G 、25K 、25T 等型客车 作业人员：车辆电工、熔接工 作业时间：24h/辆作业材料： 肥皂水、专用制冷剂、绝缘清漆作业场所：检修大库、临修棚环境要求：通风、自然采光良好，车辆通电 工装工具：电钳工具、钳形表、电筒、电子检漏仪、手套、真空泵、电子称、压力表、微型焊具、氮气保压装置操作规程：编制依据：1. 《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号安全防护及注意事项：1. 警告——线路及管路检修时严禁带电作业2. 警告——加注制冷剂时须带防护口罩、防护手套基本技术要求：1. 冰箱制冷系统在常态下保压24h以上，常温下观察压力表不得下降；2. 加注制冷剂前须更新干燥过滤器；3. 制冷剂应符合冰箱铭牌要求：立式冰箱制冷剂加注量为0.4kg，卧式冰箱制冷剂加注量为0.42kg；4. 每台压缩机在加氟时须重新加注30mL冷冻机油，型号为HAB-15。
序号作业项目工具及材料作业程序及标准1 工前准备手套、电钳工具、钳形表、电筒、电子检漏仪、真空泵、电子称、压力表、肥皂水、专用制冷剂、绝缘清漆1.1 作业者防护用品穿戴整齐。
1.2 检查工具齐全，且状态良好[图1]，检查钳形表、压力表定检不过期。
1.3 电子称归零设置，检查校验不过期[图2]。
图1 检查工具齐全图2 检查电子秤校验日期及归零设置序号作业项目工具及材料作业程序及标准2 查找漏泄点并处理手套、电钳工具、电筒、电子检漏仪2.1 打开冰箱查找露点：使用电子检漏仪检查制冷剂漏泄点[图3]。
注意——通过观察电子检漏仪报警情况确定故障点。
图3 使用电子检漏仪查找漏泄点2.2 确定漏泄点后，排净管路内残留制冷剂。
序号作业项目工具及材料作业程序及标准2.3 使用棉布清除表面污垢[图4]，必要时使用细钢丝刷清除死角顽垢；使用砂纸打磨漏泄点，确保焊修作业面无其余杂质。

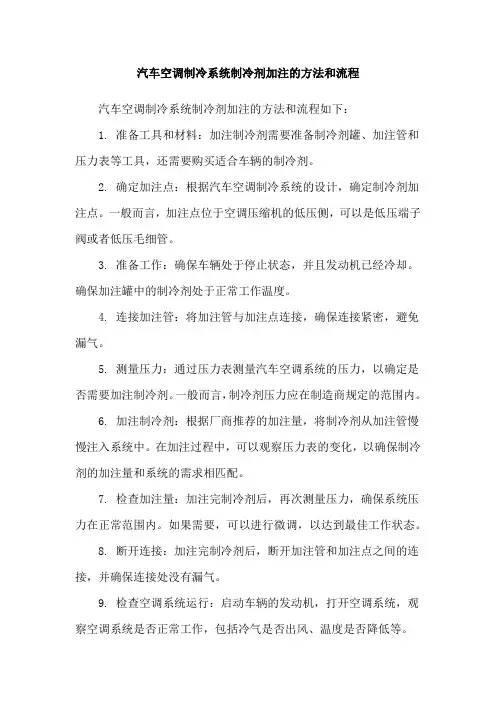

汽车空调制冷系统制冷剂加注的方法和流程汽车空调制冷系统制冷剂加注的方法和流程如下：1. 准备工具和材料：加注制冷剂需要准备制冷剂罐、加注管和压力表等工具，还需要购买适合车辆的制冷剂。
2. 确定加注点：根据汽车空调制冷系统的设计，确定制冷剂加注点。
一般而言，加注点位于空调压缩机的低压侧，可以是低压端子阀或者低压毛细管。
3. 准备工作：确保车辆处于停止状态，并且发动机已经冷却。
确保加注罐中的制冷剂处于正常工作温度。
4. 连接加注管：将加注管与加注点连接，确保连接紧密，避免漏气。
5. 测量压力：通过压力表测量汽车空调系统的压力，以确定是否需要加注制冷剂。
一般而言，制冷剂压力应在制造商规定的范围内。
6. 加注制冷剂：根据厂商推荐的加注量，将制冷剂从加注管慢慢注入系统中。
在加注过程中，可以观察压力表的变化，以确保制冷剂的加注量和系统的需求相匹配。
7. 检查加注量：加注完制冷剂后，再次测量压力，确保系统压力在正常范围内。
如果需要，可以进行微调，以达到最佳工作状态。
8. 断开连接：加注完制冷剂后，断开加注管和加注点之间的连接，并确保连接处没有漏气。
9. 检查空调系统运行：启动车辆的发动机，打开空调系统，观察空调系统是否正常工作，包括冷气是否出风、温度是否降低等。
注意事项：- 加注制冷剂时，应仔细阅读汽车制造商的说明书和制冷剂厂商的规定，确保操作正确。
- 使用适合车辆制冷系统的制冷剂，不要混用不同型号或规格的制冷剂。
- 在加注过程中，应小心操作，避免制冷剂溅入皮肤、眼睛等部位。
如有不适，应立即就医。
- 如果不确定如何进行加注操作，建议咨询专业技师或前往汽车维修店进行加注。

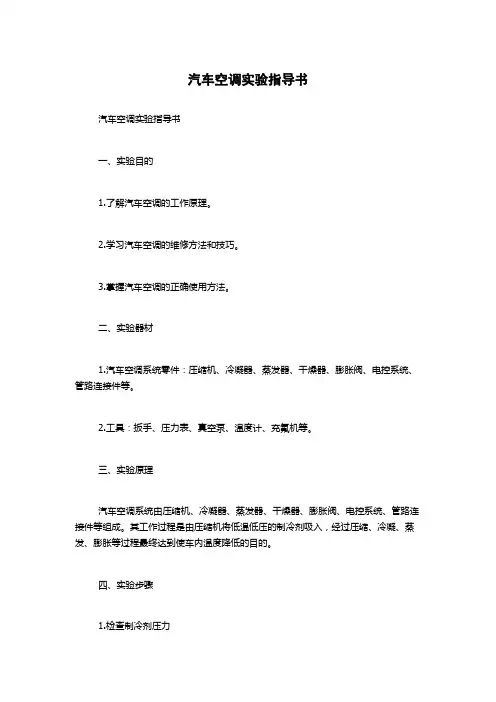

汽车空调实验指导书汽车空调实验指导书一、实验目的1.了解汽车空调的工作原理。
2.学习汽车空调的维修方法和技巧。
3.掌握汽车空调的正确使用方法。
二、实验器材1.汽车空调系统零件：压缩机、冷凝器、蒸发器、干燥器、膨胀阀、电控系统、管路连接件等。
2.工具：扳手、压力表、真空泵、温度计、充氟机等。
三、实验原理汽车空调系统由压缩机、冷凝器、蒸发器、干燥器、膨胀阀、电控系统、管路连接件等组成。
其工作过程是由压缩机将低温低压的制冷剂吸入，经过压缩、冷凝、蒸发、膨胀等过程最终达到使车内温度降低的目的。
四、实验步骤1.检查制冷剂压力使用压力表检查制冷剂压力是否在正常范围内，一般压力应该在2.2~2.5兆帕之间。
2.检查压缩机检查压缩机是否正常工作，如果声音过大或者排气温度异常高则需要进行维修或者更换。
3.检查冷凝器检查冷凝器是否有漏损，可以用光线照射检查是否有泄露的制冷剂，如果有泄露的现象则需要更换冷凝器。
4.检查蒸发器检查蒸发器是否正常工作，如果出现漏水或者漏气的情况则需要进行维修或更换。
5.检查干燥器检查干燥器是否正常工作，如果里面的干燥剂颜色变黑则需要更换。
6.检查膨胀阀检查膨胀阀是否正常工作，一般出现制冷效果不好或空气中含有异味的情况则需要更换。
7.充氟使用充氟机将缺氟的制冷剂充入系统中，注意充氟的过程中一定要密封好，否则会发生泄露。
8.检查电路检查电路是否正常工作，如果发现电路出现故障，则需要进行维修或者调整。
9.测试制冷将车内的温度调整到最高，打开空调，检查空调是否正常工作，如果出现异常则需要进行维修或者调整。
五、实验注意事项1.在进行实验之前必须检查所有的工具设备是否完好，并且确保安全。
2.在进行制冷剂充氟的过程中一定要保持处于通风良好的环境中，以免引起中毒及爆炸。
3.当使用压力表进行检查时，一定要小心防止压力容器爆炸危险。
4.在检查电路时，一定要断开电源，以防电击危险。
六、实验结论本次实验主要是对汽车空调系统的检查及维修方法进行了介绍，结合实际情况，对汽车空调进行必要的检查和维修是必要的，只有通过对汽车空调进行维护和保养，才能保证其正常工作，提高车辆使用的实用性和安全性。

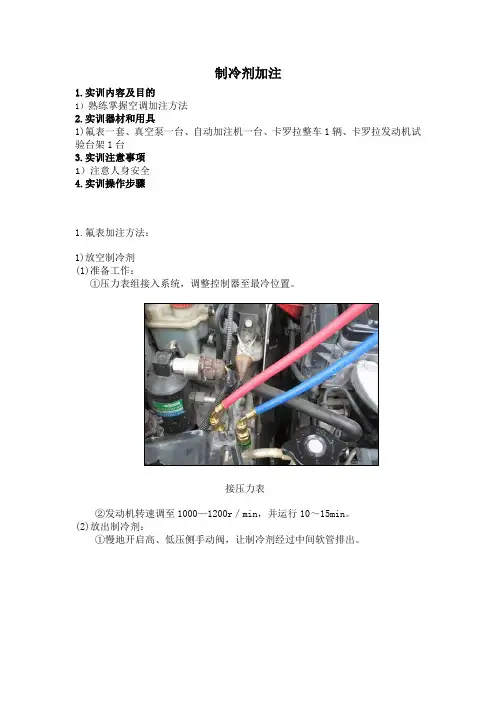

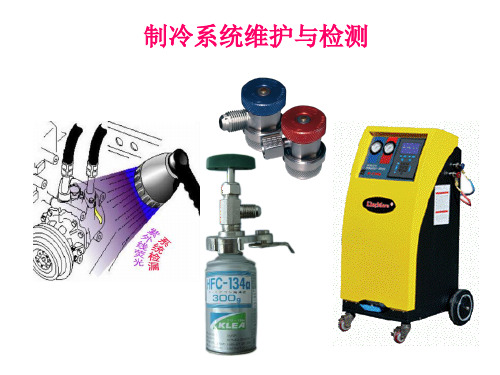

制冷剂加注1.实训内容及目的1）熟练掌握空调加注方法2.实训器材和用具1)氟表一套、真空泵一台、自动加注机一台、卡罗拉整车1辆、卡罗拉发动机试验台架1台3.实训注意事项1）注意人身安全4.实训操作步骤1.氟表加注方法：1)放空制冷剂(1)准备工作：①压力表组接入系统，调整控制器至最冷位置。
接压力表②发动机转速调至1000—1200r／min，并运行10～15min。
(2)放出制冷剂：①慢地开启高、低压侧手动阀，让制冷剂经过中间软管排出。
放出制冷剂④座上高、低压力表读数均为1个大气压，说明系统已放空。
制冷剂释放完成启动加压机的工作。
打压完成位，检查是否有泄漏。
测漏抽真空②开高、低压手动阀，观察压力表，表针应向下偏摆，略有真空显示。
观察低压表③剂注人阀顺时针拧动，直到注入阀嵌入制冷剂密封塞。
旋紧制冷剂②开表座上中间软管接头，放气几秒钟，再拧紧接头。
放气制冷剂加注空调系统2.自动加注机加注方法：自动加注机面板介绍控制面板：控制面板AC350C 操作流程：1）开机。
开机界面显示显示工作罐质量并将回收前的罐重数值记录在作业记录表中。
注意：工作罐质量不超过罐体标称质量的80％。
2）启动制冷装置运行（3~5）min。
启动空调3）按“回收”键。
进入回收程序回收4）设置回收量设置回收量5）进行管路连接，将高低压快速接头正确连接至制冷系统的检测接口。
注意:顺时针拧开高低压开关时，速度应慢一些，防止冷冻机油被制冷剂带出系统。
管路连接6）打开仪器上的高、低压阀，进行双管回收进行回收7）设备自动启动自我清洁管路功能清洁管路8）进行制冷剂回收进行制冷剂回收注意：在回收过程中，应不断的观察压力表指针，当压力到达负压时，压缩机在抽真空。
应及时按“取消”键，停止回收，防止损坏回收机中的压缩机。
真空显示负数回收结束后，显示回收的制冷剂量，仪器准备进行排废油。
回收结束排油瓶表面有刻度，查看排油瓶内的废油液面并记录图。
记录9）显示仪器正在排废油图。

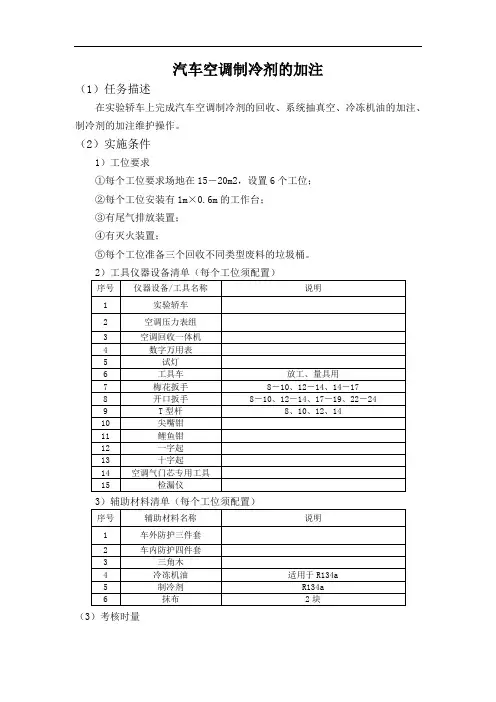

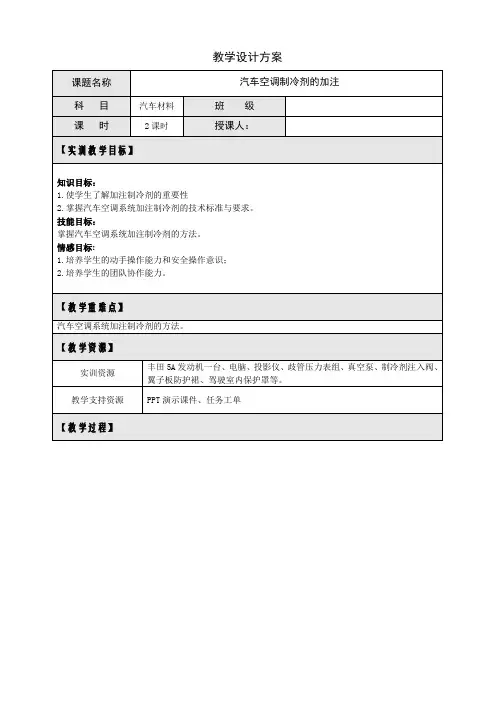

汽车空调制冷剂的加注
（1）任务描述
在实验轿车上完成汽车空调制冷剂的回收、系统抽真空、冷冻机油的加注、制冷剂的加注维护操作。
（2）实施条件
1）工位要求
①每个工位要求场地在15－20m2，设置6个工位；
②每个工位安装有1m×0.6m的工作台；
③有尾气排放装置；
④有灭火装置；
⑤每个工位准备三个回收不同类型废料的垃圾桶。
2）工具仪器设备清单（每个工位须配置）
3）辅助材料清单（每个工位须配置）
（3）考核时量
考核时限40分钟。
（4）评价标准
（5）操作工单
《汽车空调制冷剂的加注》操作工单
数据记录：
作业基本要求：
不正常现象（没有异常可以不填）。
制冷剂加注
1.实训内容及目的
1）熟练掌握空调加注方法
2.实训器材和用具
1)氟表一套、真空泵一台、自动加注机一台、卡罗拉整车1辆、卡罗拉发动机试验台架1台
3.实训注意事项
1）注意人身安全
4.实训操作步骤
1.氟表加注方法：
1)放空制冷剂
(1)准备工作：
①压力表组接入系统，调整控制器至最冷位置。
接压力表
②发动机转速调至1000—1200r／min，并运行10～15min。
(2)放出制冷剂：
①慢地开启高、低压侧手动阀，让制冷剂经过中间软管排出。
放出制冷剂
④座上高、低压力表读数均为1个大气压，说明系统已放空。
制冷剂释放完成
启动加压机的工作。
打压完成
位，检查是否有泄漏。
测漏
抽真空
②开高、低压手动阀，观察压力表，表针应向下偏摆，略有真空显示。
观察低压表
③剂注人阀顺时针拧动，直到注入阀嵌入制冷剂密封塞。
旋紧制冷剂
②开表座上中间软管接头，放气几秒钟，再拧紧接头。
放气
制冷剂加注空调系统
2.自动加注机加注方法：
自动加注机
面板介绍控制面板：
控制面板AC350C 操作流程：
1）开机。
开机
界面显示
显示工作罐质量并将回收前的罐重数值记录在作业记录表中。
注意：工作罐质量不超过罐体标称质量的80％。
2）启动制冷装置运行（3~5）min。
启动空调
3）按“回收”键。
进入回收程序
回收
4）设置回收量
设置回收量
5）进行管路连接，将高低压快速接头正确连接至制冷系统的检测接口。
注意:顺时针拧开高低压开关时，速度应慢一些，防止冷冻机油被制冷剂带出系统。
管路连接
6）打开仪器上的高、低压阀，进行双管回收
进行回收
7）设备自动启动自我清洁管路功能
清洁管路
8）进行制冷剂回收
进行制冷剂回收
注意：在回收过程中，应不断的观察压力表指针，当压力到达负压时，压缩机在抽真空。
应及时按“取消”键，停止回收，防止损坏回收机中的压缩机。
真空显示负数
回收结束后，显示回收的制冷剂量，仪器准备进行排废油。
回收结束
排油瓶表面有刻度，查看排油瓶内的废油液面并记录图。
记录
9）显示仪器正在排废油图。
排废油
等待一段时间，废油无气泡后，查看排油瓶废油液面并记录，计算出排出的冷冻机油量（废油），。
冷冻机油回收量=回收后的液面—回收前的液面
查看回收后工作罐重量并记录，。
回收情况
10）选择“菜单”键。
菜单选择
选择制冷剂自循环，按“确认”键。
确认
11)抽真空
第一次抽真空，可在排油后真空按确认键，设定抽真空时间，进行双管抽空第二次抽真空，是在注油后进行。
需要关闭高压阀，打开低压阀，进行单管抽空
选择“抽真空”键
抽真空
按数字键设定抽真空时间。
设置抽真空时间
打开高低压阀
打开高低压阀
抽真空至系统真空度低于-90kPa。
抽真空注意事项
在抽真空时，仪器同时进行工作罐中制冷剂的净化。
制冷剂净化
抽真空时间到后，仪器自动停止真空泵工作，按确定键进行保压测试。
注意：观察高低压表，表针无回升。
保压测试
加注冷冻机油
11）加注冷冻机油
保压结束后，准备加注冷冻机油。
计算补充量：排出量+20mL
采用单管加注，关闭低压阀（防止冷冻机油进入压缩机），打开高压阀。
单管加注
在加注过程中，必须一直观察注油瓶内的液面，达到补充量后及时按确认键，暂停加注冷冻机油，确认加注量达到要求后，按“取消”键结束加注冷冻机油。
冷冻机油加注完成
12）加注制冷剂。
选择加注制冷剂
按确认键，进入制冷剂充注界面。
进入加注页面
进行单管加注，即关闭低压阀，打开高压阀
加注完成后，根据界面显示，关闭两个快速接头，取下红、蓝管，准备进行管路清理。
管路清理
加注后测量
仪器对管路清洁后，按“确认”键退出。
完成制冷剂加注作业后，应进行检验。
在制冷装置工作状态下，用检漏设备检测加注阀处有无泄漏
制冷装置高、低压侧压力及空调出风口温度检测应根据汽车制造厂商的要求进行。
可参照以下方法：
①车辆停放在阴凉处，将干湿球温度计放置在空调进风口位置
②打开车窗、车门
③打开发动机盖
④打开所有空调出风口，调节到全开
⑤设置空调控制器
——外循环位置
——强冷
——A/C开
——风机转速最高（HI）
——若是自动空调应设为手动并将温度设定为最低值
⑥将温度计探头放置在空调出风口内50mm处
⑦启动发动机，将发动机转速控制在（1500～2000）r/min，使压力表指针稳定
⑧待温度计显示数值趋于稳定后，读取压力表和温度计的显示值，将所测得的高、低侧压力、相对湿度、空调进风温度、出风温度与汽车制造商提供的空调性能参数或图表上的参数比较，如压力表、温度计显示的高、低侧压力和空调出风温度不在规定的范围内，应对制冷装置做进一步的诊断和检修。
测量高压、低压、管路温度及相关数据。
汽车空调诊断仪（RA007PLUS）
用途：
诊断空调制冷系统的性能
检测空调制冷系统的部件
给出综合诊断报告
测量的参数：
高、低压管路的压力（2个）
高、低压管路的温度（4个）
环境温度和湿度
出风口温度和湿度
线性压力传感器
压缩机工作电压
控制面板
面板控制
部件组成：
部件组成
顶部接口
顶部接口
传感器连接，线束的颜色与主机接口的颜色对应测量参数表（表1）
表1
温度传感器线束对照
开机
1）按住电源键，开机，显示主菜单
2）使用光标键，选择菜单
3）按确认键，进入相应菜单
设置菜单
第一次使用设备时，需要对语言进行设置：
语言设置
存储器菜单
只有前期储存了相关的诊断结果和数据，才会有结果显示。
空调诊断菜单
菜单
1）按光标键，选择空调诊断菜单
2）按确认键，进入空调诊断菜单
空调诊断菜单
使用测量菜单测量数据
此菜单用于检测和显示传感器的测量数据。
（1）连接两个压力传感、4个TK传感器
（2）开机，选择空调诊断菜单的测量菜单，按确认键（3）选择空调配置，按确认键
数据测量
按光标键和确认键，进入空调配置菜单
进入配置菜单
将THR传感器放在车辆2米处，按确认键。
THR传感器放置在车辆2M外设置空调工况
空调设置
保持发动机转速为（1500～2000）r/min
空调诊断仪测量得到的数据
测量数据
将THR传感器放在左侧中央出风口处测量出风口温度和相对湿度
待数值趋于稳定后，读取压力表和温度计的显示值，测得：
高侧压力
低侧压力
相对湿度
空调进风温度
出风口温度
与汽车制造商提供的空调性能参数或图表上的参数比较，如压力表、温度计显示的高、低侧压力和空调出风温度不在规定的范围内，应对制冷装置做进一步的诊断和检修。
