UPS培训内容

UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够在市电停电或电压异常时，为负载提供持续、稳定、纯净电力的设备。

它在现代社会的各个领域都有着广泛的应用，如数据中心、工业生产、医疗设备、金融机构、通信基站等，保障了关键设备和系统的正常运行，避免了因电力中断而导致的数据丢失、设备损坏、生产停滞等严重后果。

UPS 系统通常由整流器、逆变器、蓄电池、静态开关等主要部件组成。

整流器将市电交流电源转换为直流电源，为蓄电池充电并同时为逆变器提供直流输入。

逆变器则将直流电源转换为交流电源，为负载提供稳定的电力输出。

蓄电池作为备用电源，在市电停电时为逆变器供电。

静态开关用于在市电和逆变器输出之间进行快速切换，确保负载的不间断供电。

二、UPS 系统的工作原理1、市电正常时在市电正常的情况下，UPS 系统通过整流器将市电交流电源转换为直流电源，一方面为蓄电池充电，使其处于浮充状态，储备电能；另一方面为逆变器提供稳定的直流输入。

逆变器将直流电源转换为高质量的交流电源，经过滤波、稳压等处理后，为负载提供纯净、稳定的电力。

此时，静态开关处于导通市电的状态，负载由市电直接供电。

2、市电异常时当市电出现停电、电压过高或过低、频率异常等情况时，UPS 系统会迅速检测到市电故障，并在几毫秒内启动蓄电池通过逆变器为负载供电。

静态开关自动切换到逆变器输出，确保负载的不间断供电。

在市电恢复正常后，UPS 系统会自动切换回市电供电，并对蓄电池进行充电，恢复其储备电能的状态。

3、旁路工作模式在某些特殊情况下，如 UPS 系统内部故障或过载时，UPS 会自动切换到旁路工作模式，负载直接由市电供电。

此时，UPS 系统仍会对市电进行监测，一旦市电恢复正常或系统故障排除，UPS 会自动切换回正常工作模式。

三、UPS 系统的类型1、在线式 UPS在线式 UPS 是最常见的一种类型，其逆变器始终处于工作状态，为负载提供经过处理的交流电源。

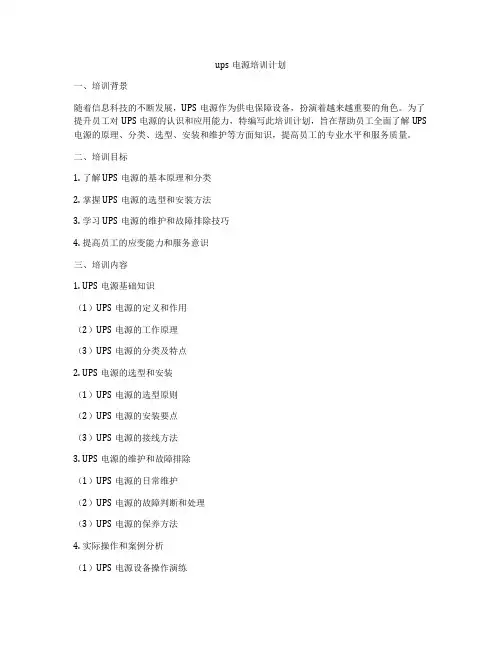

ups电源培训计划一、培训背景随着信息科技的不断发展，UPS电源作为供电保障设备，扮演着越来越重要的角色。

为了提升员工对UPS电源的认识和应用能力，特编写此培训计划，旨在帮助员工全面了解UPS 电源的原理、分类、选型、安装和维护等方面知识，提高员工的专业水平和服务质量。

二、培训目标1. 了解UPS电源的基本原理和分类2. 掌握UPS电源的选型和安装方法3. 学习UPS电源的维护和故障排除技巧4. 提高员工的应变能力和服务意识三、培训内容1. UPS电源基础知识（1）UPS电源的定义和作用（2）UPS电源的工作原理（3）UPS电源的分类及特点2. UPS电源的选型和安装（1）UPS电源的选型原则（2）UPS电源的安装要点（3）UPS电源的接线方法3. UPS电源的维护和故障排除（1）UPS电源的日常维护（2）UPS电源的故障判断和处理（3）UPS电源的保养方法4. 实际操作和案例分析（1）UPS电源设备操作演练（2）UPS电源故障案例分析（3）UPS电源维修技巧实践四、培训方法1. 理论教学采用讲解、示范、讨论等方式进行理论知识的传授和学习。

2. 案例分析结合实际案例，让员工学会分析和解决实际问题。

3. 实践操作通过设备操作演练和维修技巧实践，让员工掌握实际操作技能。

五、培训流程1. 部门主管安排培训时间和地点2. 培训师对培训内容进行讲解和示范3. 员工学员进行跟随操作和练习4. 培训师对员工进行实时指导和纠正错误5. 学员进行培训总结和答疑六、培训评估1. 在培训结束后，对员工进行笔试及实际操作考核，考核成绩达标者给予培训证书。

2. 对员工进行培训后的业务表现进行考核评估，提供个人成长和发展建议。

3. 收集员工对培训的反馈意见，不断改进培训计划。

七、培训后续1. 培训结束后，设立每月一次的技术讨论会，员工分享UPS电源使用和维护经验，不断加深学习成效。

2. 随时为员工提供相关技术支持和培训，保持员工的专业知识和技能不断升级。

UPS培训PPT课件目录•UPS基础知识•UPS产品介绍•UPS安装与调试•UPS运行与维护•UPS在数据中心应用案例分析•UPS培训总结与展望01UPS基础知识PartUPS定义及工作原理定义UPS（Uninterruptible Power Supply），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。

工作原理市电正常时，UPS将市电整流成直流电，对电池充电，同时向负载提供交流电；市电异常时，UPS将电池的直流电通过逆变器转换为交流电，继续向负载供电。

UPS 分类与特点分类根据工作原理和结构，UPS可分为后备式、在线式和在线互动式三种类型。

在线互动式UPS具有后备式和在线式的优点，同时价格适中。

后备式UPS结构简单、价格便宜，但切换时间较长，输出电压波动大。

在线式UPS输出稳定、切换时间短，但价格较高。

应用场景与市场需求应用场景数据中心、通信系统、工业自动化、医疗设备、金融系统、交通系统等。

市场需求随着信息化和数字化的加速发展，UPS市场需求不断增长。

未来，高效能、高可靠性、绿色环保的UPS产品将成为市场主流。

同时，随着5G、物联网等新技术的广泛应用，UPS 的应用场景将进一步拓展。

02UPS产品介绍Part高效能高功率密度，高效率高可靠性热插拔技术，N+1冗余•易于管理：智能网络化管理，远程监控稳定性好采用先进的控制技术，输出稳定高适应性宽输入电压范围，适应恶劣电网环境•智能化：LCD显示，可编程接口性价比高优质性能与适中价格的完美结合强大保护功能过载、短路、过压等保护功能齐全操作简便人性化设计，易于操作和维护技术参数与性能指标解读输入电压范围UPS可接受的市电电压输入范围效率UPS将市电转换为有用功的百分比，高效率意味着更低的运行成本输出电压范围UPS输出的电压范围，应稳定且符合设备要求功率因数反映UPS带载能力的重要参数，数值越高越好频率范围UPS输出的频率范围，应与市电频率一致选型原则及建议根据负载类型选择不同负载类型对UPS的需求不同，如计算机负载、工业负载等考虑可扩展性和可维护性选择具有良好可扩展性和可维护性的UPS，以便未来升级和维护根据后备时间选择根据业务需求确定所需的后备时间，从而选择合适的电池容量和配置根据场地环境选择考虑放置UPS的场所环境，如温度、湿度、灰尘等因素03UPS安装与调试Part142 3安装前准备工作及注意事项确认UPS型号、规格及配件是否齐全检查安装场地是否符合UPS安装要求准备安装工具及测试仪器了解UPS工作原理及操作流程确定UPS安装位置及固定方式连接输入、输出电缆及接地线安装电池组及连接线接通电源，检查UPS工作状态01020304安装步骤详解010204调试过程及验收标准检查UPS输入输出电压、电流是否正常测试UPS带载能力及转换时间检查UPS告警功能是否正常确认UPS符合设计要求及使用标准0304UPS运行与维护Part正常运行状态监测方法观察法通过直接观察UPS面板指示灯、显示屏等信息，判断UPS是否处于正常运行状态。
