扭矩扳子操作指导书

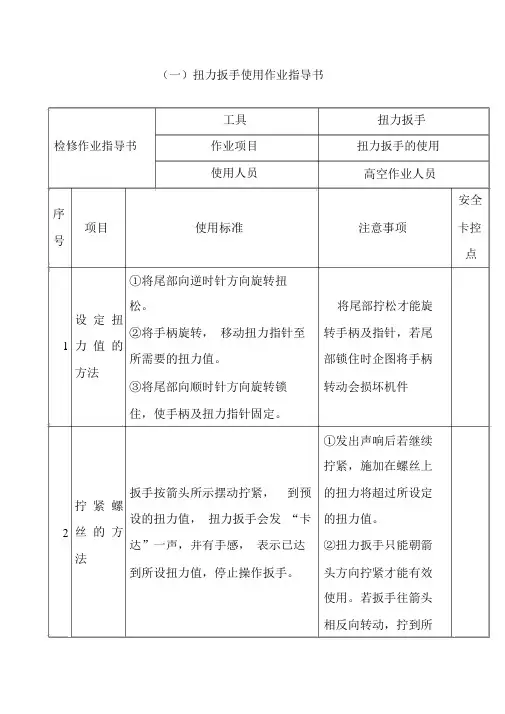

（一）扭力扳手使用作业指导书

检修作业指导书

工具

作业项目

使用人员

扭力扳手

扭力扳手的使用

高空作业人员

安全

序

项目 使用标准 注意事项 卡控

号

点

①将尾部向逆时针方向旋转扭

松。 将尾部拧松才能旋

设 定 扭

1 ②将手柄旋转， 移动扭力指针至 转手柄及指针，若尾

力 值 的

所需要的扭力值。 部锁住时企图将手柄

方法

③将尾部向顺时针方向旋转锁 转动会损坏机件

住，使手柄及扭力指针固定。

①发出声响后若继续

拧紧，施加在螺丝上

扳手按箭头所示摆动拧紧， 到预 的扭力将超过所设定

拧 紧 螺

2 设的扭力值， 扭力扳手会发 “卡 的扭力值。

丝 的 方

达”一声，并有手感， 表示已达 ②扭力扳手只能朝箭

法

到所设扭力值，停止操作扳手。 头方向拧紧才能有效

使用。若扳手往箭头

相反向转动，拧到所

设扭力值并不会发出

声响，而容易超出扭

力范围。

③对铜、铝线夹的紧

固一般情况下不得使

用其他无紧固力矩指

示的扳手，对于铸钢

件等也应使用力矩扳

手可以有效提高作业

效率。

①所有扭力扳手及配件（套筒） ①每次下班或长时期

连同说明书要交由工区材料保 不用扳手之前应将指

管员统一保管， 建立健全基础管 针转动至最低扭力

理台帐，做好日常维修保养及出 值，减少扭力值改变，

入库的登记。在使用扭力扳手 避免里面弹簧长期受

维 护 办 前，必须认真阅读该工具使用指 压缩引起弹簧疲劳。

3

法 导书，严格按使用说明进行使 ②注意在设定扭力值

用、维护。若因个人使用不善造 时，指针不能超出表

成的工具损坏， 根据本规定进行 上最高值及最低值，

考核。 否则容易将机件损

②班组材料保管员或包保人应 坏。

定期根据说明书对扭力扳手进 ③用力应在手柄中

扭力扳手操作指导书

【产品名称：扭力扳手】操作指导书

注意事项：

1-本文档为扭力扳手操作指导书，旨在指导用户正确使用和维护扭力扳手。

2-在使用扭力扳手之前，请仔细阅读本指导书，并按照操作步骤进行实施。

3-若您在操作过程中遇到问题，请参考本指导书的故障排除部分，在解决问题后再次进行操作。

一、产品概述

1-扭力扳手是一种专门用于调整和控制螺栓拧紧扭力的工具，广泛应用于机械制造、汽车维修等领域。

2-扭力扳手的主要组成部分包括手柄、扭力调节装置和扭力指示装置。

二、使用前准备

1-仔细阅读产品说明书，了解产品的特点和性能要求。

2-检查扭力扳手的外观是否完好，有无明显损坏。 3-检查扭力扳手的扭力调节装置和扭力指示装置，确保其正常工作。

三、操作步骤

1-确定需要拧紧的螺栓规格和扭力要求。

2-使用提供的螺栓拧紧力矩表，确定需要设置的扭力数值。

3-根据扭力数值，使用扭力调节装置调整扭力扳手的扭力大小。

4-将扭力扳手固定在需要拧紧的螺栓上。

5-用手握住扳手手柄，用适当的力量旋转手柄，直到扭力指示装置指示达到设定的扭力数值。

6-如果需要多次拧紧螺栓，请重复以上步骤。

四、维护保养

1-每次使用后，用干净的布擦拭扭力扳手的表面，确保其干燥无尘。

2-检查扭力扳手的各个部件是否存在松动或损坏，如有问题请及时修理或更换。

3-定期对扭力扳手进行校准，以确保其扭力准确可靠。

4-在长时间不使用扭力扳手时，应存放在干燥、通风的地方，避免受潮或受热。 五、故障排除

常见故障及解决方法：

1-扭力扳手无法调节扭力：检查扭力调节装置是否损坏，如有损坏请更换。

2-扭力指示装置不准确：检查扭力指示装置是否松动或损坏，如有问题请修理或更换。

【附件】

附件一：螺栓拧紧力矩表

【法律名词及注释】

1-扭力：物体周围绕轴线旋转的力矩。

2-扭力调节装置：用于调整扭力扳手的扭力大小的装置。

3-扭力指示装置：用于指示扭力扳手当前扭力数值的装置。

数字式增紧扭力扳手

型号 CTB2-G

操 作 手 册

- 2 -致用户：

请在使用之前仔细阅读本说明书，请按说明书要求正确使用此产

品。若有任何问题，请与东日公司认可的销售店或东日制作所联系。

安全注意事项

为了安全操作该仪器，请在使用前仔细阅读本说明书。如果有问题，请与销

售商或东日公司联系。请保管好此说明书。

信息提示语

信息提示语是安全维护人员必须知道的名称。

信息提示语按照人员工作时的安全程度分为“危险”、“警告”和“注意”。

安全注意标识有以下几种解释：

警告

请使用本操作手册中记载的专用充电器和蓄电池。

——请勿使用本操作手册规定之外的充电器和蓄电池。

请正确充电。请使用本操作手册中指定的充电器。

——避免引起异常发热或导致失火。

请勿在低于0℃或高于40℃的环境下对电池进行充电。

——避免电池爆裂或引起失火。

请将电池置于通风的地方进行充电。

请勿用衣服等物品遮盖正在充电的充电器或电池。

——避免电池爆裂或引起失火。

请在充电器不使用时，将插头从电源插座中拔离，以防发生触电和失火。 安全注意符号

此符号提示“安全注意事项”，请注意此标识符号，

请按照警示内容采取预防工作。

危险：有立即发生重大损害的危险

警告：有严重损害的潜在危险

注意：无严重损害的潜在危险

- 3 -请注意工具使用场所的周围情况：

请勿在雨中或湿润的环境中使用此扭力扳手、充电器和电池。

——避免发生触电或引起失火。

保持良好的工作环境，避免发生意外。

——请勿在光线不足的地方使用此扭力扳手，避免发生意外。

请勿在有易燃液体或气体的环境下使用或充电。

——避免发生爆炸或引起失火。、

请勿使用本操作手册指定之外的附件，这是最基本的要求。

——避免发生爆炸或造成其他严重事故。

请勿将电池投入火中。

——避免电池爆裂和有害物质的泄漏。

请确认扳手头部换向拨片的状态，确保棘轮正常工作。（扳手标配头部：QH系列）

——避免发生意外和伤害，或功能失效。 请勿使用延长手柄进行操作。

“准达”系列扭矩扳手

使用说明书

中国航空工业

东方仪器厂

使用方法

一：A型（整体式）扭矩扳手

1：设定扭矩值：

（1） 逆时针方向旋转锁紧手柄，松开调整轮：

（2） 转动调整轮，使注标尺与副标尺（调整轮刻度）示值相加之和等于您所需要设定的扭矩值；

（3） 扭矩值设定后，顺时针方向旋紧锁紧手柄，扭矩值设定工作完毕。

2：将扳手方榫套入相应尺寸规格的套筒；

3：将套筒套入螺母或螺栓头上；

4：顺时针方向均匀施力；

5：当听到“咔嚓”声或感觉扳手有卸力感时，即已达到所设定的扭矩。

6：当您拧长螺栓或油管一类的螺母，套筒无法工作情况下，此时需要更换开口头。

（1） 在图三所示A处压下定位销，沿脱力方向施力，即可取下扳手头。

（2） 将选取后相应尺寸的开口头插入扳手杆旋转，定位销弹入扳手头小孔内定位即可。
