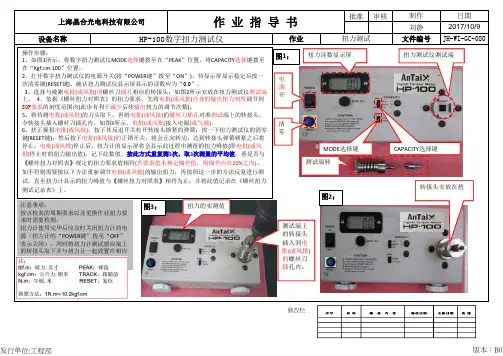

扭测仪操作指导书

批准审核设备名称 上海晶合光电科技有限公司作 业 指 导 书制作日期刘静2017/10/9

JH-WI-GC-080HP-100数字扭力测试仪作业扭力测试文件编号

操作步骤：

1、如图1所示，将数字扭力测试仪MODE选择键拨至在“PEAK”位置，将CAPACITY选择键拨至

在“Kgf.cm 100”位置。

2、打开数字扭力测试仪的电源开关(将“POWER键”拨至“ON”)，待显示屏显示稳定后按一

次清零键(RESET键)，确认扭力测试仪显示屏显示的读数应为“0.0”。

3、选择与被测电批(或风批)的螺丝刀插孔相应的转接头；如图2所示安放在扭力测试仪测试端

上。 4、依据《螺丝扭力对照表》的扭力要求，先将电批(或风批)自身的输出扭力刻度调节到

SOP要求的刻度范围内(此步有利于减少后续输出扭力的调节次数)。

5、将待测电批(或风批)的刀头取下，再将电批(或风批)的螺丝刀插孔对准测试端上的转接头，

令转接头插入螺丝刀插孔内，如图3所示。电批(或风批)接入电源(或气源)。

6、扶正握稳电批(或风批)，按下其反退开关松开转接头锁紧的弹簧；按一下扭力测试仪的清零

键(RESET键)；然后按下电批(或风批)的正锁开关，将会正向转动，达到转接头弹簧锁紧之后将

停止；电批(或风批)停止后，扭力计的显示屏将会显示此过程中测得的扭力峰值(即电批(或风

批)停止时的扭力输出值)，记下此数值。按此方式重复测3次，取3次测量的平均值，看是否与

《螺丝扭力对照表》规定的扭力要求值相符(若要求值未规定偏差值，则偏差应在20%之内)。

如不符则需要按以下方法重新调节电批(或风批)的输出扭力，再按照这一步的方法反复进行测

试，直至扭力计显示的扭力峰值与《螺丝扭力对照表》相符为止；并将此值记录在《螺丝扭力

测试记录表》上。

注意事项：

按点检表的周期要求以及更换作业扭力要

求时需要检测。

扭力计使用完毕后应及时关闭扭力计的电

源（扭力计的“POWER键”拨至“OFF”

扭力测验操作指导

1. 简介

扭力测验是一种用于测试材料或结构在受到扭转力时的稳定性和性能的方法。本文档旨在提供扭力测验操作的指导，以确保安全和准确性。

2. 实施前的准备

在进行扭力测验之前，需要进行以下准备工作：

- 确定需要测试的材料或结构

- 检查测验设备和仪器的正常工作状态

- 根据测试要求调整测验设备的参数

3. 操作步骤

以下是扭力测验的基本操作步骤：

- 步骤1：将被测试材料或结构安装到测验设备上，并确保固定牢固。

- 步骤2：根据要求设置扭力测验的初始参数，如施加的扭力大小和速度。 - 步骤3：开始施加扭力，并记录测量数据，例如扭转角度和扭矩。

- 步骤4：根据测试要求和需要，可以逐渐增加扭力的大小和速度。

- 步骤5：持续记录测量数据，并观察被测试材料或结构的反应和性能。

- 步骤6：完成测试后，停止施加扭力，并将测验设备和仪器恢复到初始状态。

- 步骤7：分析和总结测量数据，并撰写测试报告。

4. 安全注意事项

在进行扭力测验时，需要注意以下安全事项：

- 穿戴适当的个人防护装备，如手套和护目镜。

- 严格遵守操作规程，避免意外发生。

- 在施加扭力时，注意观察被测试材料或结构的状态，确保不会发生破裂或其他损坏。

- 在使用测验设备和仪器时，遵循相关的操作指南和安全规定。

5. 总结 本文档提供了扭力测验操作的指导，包括实施前的准备、操作步骤和安全注意事项。使用本指导可确保扭力测验的准确性和安全性，以有效评估材料或结构的性能和稳定性。

工业有限公司

标准书名称 扭力测试仪内校标准 编 号 页 次 1/1

一、 适用范围：

本公司使用之扭力测试仪均属之。

二、 管理权责：品保部

三、 作业程序

3-1 依《量检具仪器校验一览表》上所使用的外校合格，且在有效期内的三用表，并找出《量

检具仪器设备校验履历表》及要求使用单位提出受检之仪器设备。

3-2 备妥清洁用布，治工具内校记录表。

3-3 打开电源开关，使其处于正常工作状态。

3-4 扭力值校验

3-4-1 将扭力计设定到相关之档位，然后把扭力计插入扭力治具四方孔，旋转扭力计。

3-4-2 将扭力计示值与扭力测试仪示值相比较，若二者于允许范围，视为合格，反之，

则视为不合格。

3-5 依检验之结果进行判定后鉴章呈部门主管核准。

3-6 部门主管校准时，对于被判定不合格者，须做出“报废”、“暂停使用”等之决定并签章。

3-7 依3-6、3-7之判定后予以标示，标示方法依《检测设备校准作业办法》实施。

3-8 校正温度原则20±3C之环境，其它相关规定依《检测设备校准作业办法》。

3-9 依3-8做出标示后，归位并记录于《量检具仪器设备履历》内。

3-10 校验合格后，充电器检测治具校验周期为四个月。

四、附表：仪器设备内校记录表 （D-001-20）

深圳市中技术有限公司

文件名称：数字扭力测试仪操作指导书

文件编号：Jumper-WI-PD-09

文件版本：A / 1

编 制： 审 核：

日 期： 日 期：

深圳市中技术有限公司 文件编号：Jumper-WI-PD-09

版本：A版 发行日期：2012-11-01

数字扭力测试仪操作指导书 修订：1次 生效日期：2012-11-07

共 2 页 第 1 页

1.目的：

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.范围：

2.1适用我司所生产的所有产品的螺丝或螺母装配后的扭力测试。

2.2该仪器的用途

2.2.1 测量电动螺丝刀，各种扭力螺丝刀及扳手的扭力设定。

2.2.2用于检测各种电动螺丝刀，扭力螺丝刀，扳手的扭力大小。

检测判断标准

螺丝直径（㎜） 紧固塑胶件扭力（N·m/kgf·cm） 紧固金属件扭力（N·m/kgf·cm）

Ф≤2.8 0.4/4.08 0.5/5.10

2.8＜Ф≤3.0 0.5/5.10 0.6/6.12

3.0＜Ф≤3.2 0.6/6.12 0.8/8.16

3.2＜Ф≤3.6 0.8/8.16 1.2/12.24

3.6＜Ф≤4.1 1.2/12.24 1.8/18.37

4.1＜Ф≤4.7 1.8/18.37 2.0/20.41

4.7＜Ф≤2.0/20.41 2.5/25.51 5.3

5.3＜Ф 2.5/25.51 2.8/28.57

3.职责与权限：

3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。

3.2质量中心：负责仪器的校验计划安排和实施校验.

4.功能说明：

4.1单位切换开关：三种切换：Lbf.in（磅力.英寸）—kgf.cm（公斤力.厘米）—N.M（牛顿.米）
