管道无损检测施工方案

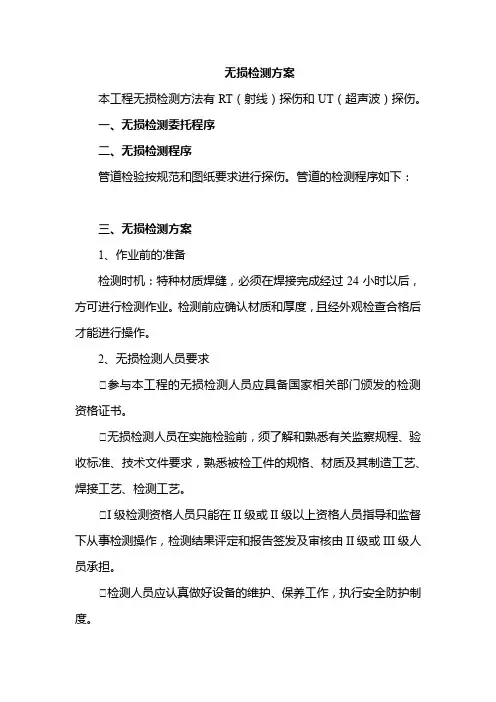

无损检测方案

本工程无损检测方法有RT（射线）探伤和UT（超声波）探伤。

一、无损检测委托程序

二、无损检测程序

管道检验按规范和图纸要求进行探伤。管道的检测程序如下：

三、无损检测方案

1、作业前的准备

检测时机：特种材质焊缝，必须在焊接完成经过24小时以后，方可进行检测作业。检测前应确认材质和厚度，且经外观检查合格后才能进行操作。

2、无损检测人员要求

⑴参与本工程的无损检测人员应具备国家相关部门颁发的检测资格证书。

⑴无损检测人员在实施检验前，须了解和熟悉有关监察规程、验收标准、技术文件要求，熟悉被检工件的规格、材质及其制造工艺、焊接工艺、检测工艺。

⑴I级检测资格人员只能在II级或II级以上资格人员指导和监督下从事检测操作，检测结果评定和报告签发及审核由II级或III级人员承担。

⑴检测人员应认真做好设备的维护、保养工作，执行安全防护制度。 ⑴检测人员的校正视力不低于1.0，并要求评片人员距离400mm能读出高为0.5mm，间隔0.5mm的一组印刷体字母。

⑴无损检测人员要牢固树立“质量第一”的观念，做到不漏检、不误判，准确执行检测标准。

⑴无损检测人员严格按照委托要求进行检测，做到检测比例执行率100%，扩探比例执行率100%。

3、射线检测方案

⑴检测方法：

采用X射线机进行双壁单影、双壁双影、单壁单影透照检测；

检测设备：200/250/300KV X射线机；

底片类型：JB4730-94；

象质计：选用JB/T7902-99规定的R10系列线型金属丝象质计；

增感屏：铅箔增感屏。

暗室处理：手工冲洗

⑴检测工作流程

⑴技术要求

⑴底片标识

底片上的显示包括工程编号、设备号或管道号、焊缝号、片位号、焊工号、规格厚度、返工标记、检验日期等。所有标识紧密放置于工件表面与底之间，底片上的铅字影像齐全工整，并距离焊道影像5mm以上。如果业主或监理对焊口底片标识有进一步的要求，则应根据业主或监理要求补充标识内容和方式。

无损检测施工方案

一、概述

无损检测是一种通过对材料进行非破坏性检测和评估的技术方法。它能够在不损坏被测材料的情况下，对材料的质量、结构或性能进行评估，从而实现对材料的可靠性和安全性的判断。在施工过程中，无损检测被广泛应用于钢结构、混凝土结构、管道、焊接接头等方面。

二、无损检测方法

1. X射线检测

X射线检测是利用X射线的穿透力和吸收能力来检测材料内部的结构和缺陷。它能够对材料的密度、组织结构、缺陷等进行检测和评估。X射线检测主要适用于金属和合金材料的检测，对于焊接接头的质量评估尤为重要。 2. 超声波检测

超声波检测是利用超声波在材料中的传播和反射特性来检测材料内部的结构和缺陷。它能够对材料的厚度、波速、声阻抗等进行检测和评估，并能够定位和测量缺陷的尺寸。超声波检测主要适用于金属和非金属材料的检测，对于混凝土结构和管道的检测具有重要意义。

3. 磁粉检测

磁粉检测是利用外加磁场和磁粉的磁化作用来检测材料表面和近表层的结构和缺陷。它能够对材料的表面裂纹、缺陷和疲劳裂纹进行检测和评估，并能够定位和测量缺陷的尺寸和形态。磁粉检测主要适用于金属材料的表面检测，对于焊接接头和表面裂纹的检测具有重要意义。

4. 热红外检测

热红外检测是利用物体的热辐射特性来检测物体的缺陷和异常情况。它能够通过红外相机对物体的温度分布进行测量和分析，从而判断物体内部的结构和材料的性能状况。热红外检测主要适用于建筑物、电力设备和输电线路等方面的检测，对于温度异常、能量损失等问题具有重要意义。

三、无损检测施工流程

无损检测施工包括前期准备、检测方案制定、实施检测和结果分析报告等环节。

1. 前期准备

在进行无损检测之前，需要对被测物体进行准备工作。首先，要清理被测物体的表面，确保无杂质和污染物。其次，要研究被测物体的结构和材料特性，了解其内部结构和缺陷的可能性。

2. 检测方案制定

根据被测物体的特点和检测要求，制定适合的检测方案。选择合适的无损检测方法，并确定检测仪器和设备的使用参数。 3. 实施检测

管道检测施工方案

一、 污水管网疏通检测的内容

根据本工程特点，银浩管道检测需要疏通检测的主要内容为：管道和检查井的潜水封堵、橡胶气囊辅助封堵（支管出水口以及对潜水封堵的临时补充）、排水、高压疏通、CCTV检测、流沙及淤泥外运至指定地点等。

二、污水管网疏通检测的必要性

污水管网是个体系网络，当某处存在问题或损坏就会造成连锁反映影响整个体系的排水能力。为了能最大限度提高排水能力，延长管道使用寿命，必须建立完善的管道检测评估方法和科学的养护手段对其进行定期的检查、评估、疏通和修复。

三、封堵

根据实际管道情况和管道内水流强度，为避免因封堵时间过长后造成上游积水产生的水压对下游施工人员造成一定威胁，因此封堵的距离根据实际状况进行，依据先上游、交汇井各个入水口进行封堵，封堵之前应对所要施工的路段范围内的井盖打开并放置围护栏或醒目的标记，用气体检测仪器对井内的气体进行检测，确保无有毒气体后方可进行下井封堵。

1、 潜水封堵

由于管线处于运营阶段，封堵后上游的水压力过大，因此主管线必须采用潜水封堵的方法，避免封头被水流冲破而造成施工人员的生命危险。一般采取每隔3-4个井位进行封堵。

2、 橡胶气囊辅助封堵

由于管线内存在较多支管的出水口，因此在潜水封堵段内（在施工的管段）加以橡胶气囊辅助封堵，便于施工顺利开展，也有利于部分井位的高程差而造成排水不完全，影响疏通和检测正常进行。

四、 排水（污水泵临排）

在确认上游各个支管完全封堵后，进行临时排水至管道底10厘米左右并对封堵后的上游水位进行控制。因此此工程的排水量比较大。 五、 高压射水疏通，流沙、淤泥外运

高压射水机通过高压产生的向后和向前水流，可以自由控制高压管在管道内运行，向后喷射的高压水流可以把管道内的淤泥和垃圾冲刷到检查井中，然后抽至淤泥运送车内到指定地点排放，可最低限度降低淤泥和垃圾对周边环境的污染。

六、CCTV内窥检测（提供直观、科学的管道内部状况）

管道无损检测施工方案

1. 引言

管道无损检测是一种非破坏性检测技术，用于评估管道的完整性和安全性，以确保管道系统的可靠运行。本文将介绍一种常用的管道无损检测施工方案，旨在提供全面而有效的检测方法。

2. 施工准备

在进行管道无损检测之前，需要进行一系列的准备工作，以确保施工顺利进行。以下是准备工作的步骤：

2.1 管道安全措施

在开始施工之前，需要确保管道系统的安全。这包括关闭管道系统的阀门，并将其压力减至最低。同时，需要对管道进行气体检测，以确保没有泄漏或其他安全隐患。 2.2 设备准备

进行管道无损检测需要使用专业的设备。在施工前，需要检查无损检测设备的工作状态，并确保其正常运行。同时，还需要准备适当的探头和传感器，以便对管道进行准确的检测。

2.3 人员培训

对于参与管道无损检测的人员，需要进行充分的培训。他们需要了解无损检测的原理、操作步骤和安全注意事项。只有经过培训的人员才能进行管道无损检测工作，以确保施工的准确性和安全性。

3. 施工步骤

一旦准备工作完成，就可以开始进行管道无损检测的施工。下面是施工步骤的详细说明： 3.1 数据采集

首先，需要使用无损检测仪器对管道进行数据采集。根据无损检测的原理，可以选择合适的检测方法和技术。常用的无损检测方法包括超声波检测、磁粉检测、液体渗透检测等。通过这些方法，可以获取管道的各项数据，例如管道的壁厚、裂纹等。

3.2 数据处理

采集到的数据需要进行处理和分析，以获得准确的检测结果。数据处理通常包括去噪、滤波、信号增强等步骤。通过这些处理，可以提高数据的质量和可靠性，并准确评估管道的健康状况。

3.3 结果评估

根据处理后的数据，可以对管道的健康状况进行评估。评估结果可以分为正常和异常两种情况。对于异常情况，还需要进一步分析和确认问题的具体原因和严重程度。 3.4 生成报告

最后，根据评估结果生成一份管道无损检测报告。报告应包括管道的基本信息、检测方法、数据分析结果、问题描述和建议等内容。这份报告可以帮助用户了解管道的健康状况，并采取相应的措施进行修复和维护。
