气动绞车的工作原理

电气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。

电磁控制换向阀的工作原理

在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

阀的功能：(Function)

电磁阀的菜单示它的电-气转换复杂性。阀的功能由两个数字表示：M和N，称为M路N位电磁阀，“N位”表示换向阀的切换位置，也表示阀的状态。阀的位置数目就是N的数值，如二位阀有两个位置选择亦即有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。“M路”表示阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是M的数值，如二路阀，三路阀等。图4.1a例子中的阀为3/2直动式电磁阀，念作“三路二位阀” ，表示该阀有两个位，即“通”和“断” 两个状态，有三个气口，分别为 1：进气口，2：出气口，3：排气口。

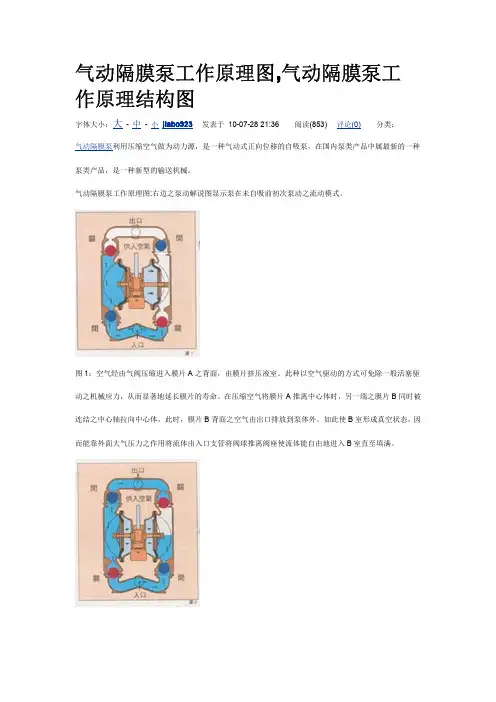

气动隔膜泵工作原理图,气动隔膜泵工

作原理结构图

字体大小：大-中-小jiabo923发表于10-07-2821:36阅读(853)评论(0)分类：气动隔膜泵利用压缩空气做为动力源，是一种气动式正向位移的自吸泵，在国内泵类产品中属最新的一种

泵类产品，是一种新型的输送机械。

气动隔膜泵工作原理图:右边之泵动解说图显示泵在未自吸前初次泵动之流动模式。

图1：空气经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱

动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A推离中心体时，另一端之膜片B同时被

连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态，因

而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。图2：当受空气挤压之膜片A达到其位移极限时，空气阀会将空气引导至膜片B之背面，同样形成挤压力

而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀

座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A

室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

通过在中心轴两端固定的两片隔膜的左右水平运动将材料压送出去。在图1的左侧空气室b中，送入压缩

空气使中心轴向左方向移动。材料室B中的材料被压出，同时材料室A吸入材料。当中心轴向左移动到行

程尽头时，空气交换阀换向，压缩空气被送入右侧空气室a，使中心轴向右方向移动。材料室A中的材料

被压出，同时材料室B吸入材料。这样的动作往复进行材料就被连续的吸入和吐出。

①空气室A被送入压缩空气，中心轴连同左右的隔膜片一起向左方向移动。(图1)

②中心轴向左移动到行程尽头时，被接近开关C感知，使泵的电气控制原件动作控制电磁阀换向。(图1)

③电磁阀换向以后．压缩空气被送入空气室B，中心轴和膜片又同时向右方向移动。(图2)④中心轴向右移动到行程尽头时，被接近开关D感知，使泵的电气控制原件动作控制电磁阀换向回到图1

气动绞车说明书

一、概述

1.1 任务背景

1.2 任务目的

1.3 任务范围

二、工作原理

2.1 气动绞车结构

2.2 气动绞车工作原理

2.3 气动绞车的优势

三、安全注意事项

3.1 安全操作规程

1. 穿戴个人防护装备，如安全帽、防护眼镜等。

2. 根据使用手册正确操作绞车，并遵守操作规程。

3. 在使用过程中，严禁超负荷使用绞车。

4. 绞车禁止在人员密集区域使用，确保安全距离。

3.2 维护与维修事项

1. 在使用前，确保气动绞车的工作区域无杂物和障碍物，以确保安全操作。 2. 定期检查和清洁绞车的相关部件，并根据维修手册进行维护保养工作。

3. 如发现绞车存在异常操作或故障，应及时停止使用，并联系技术人员进行维修。

4. 禁止自行对绞车进行拆装或修改，以免影响使用安全和维修质量。

四、操作指导

4.1 操作前准备

1. 确保绞车的工作区域通风良好，无易燃、易爆物品。

2. 检查绞车所需气源的压力是否符合要求，以确保绞车正常运行。

3. 绞车操作前，对绞车进行视觉检查，确保各部件完好无损。

4.2 操作步骤

1. 打开气源开关，供气给绞车。

2. 按下绞车控制按钮，控制绞车升降或前进后退。

3. 在操作过程中，注意观察绞车运行情况，如发现异常立即停止操作。

4.3 操作注意事项

1. 操作时避免将手、脚等身体部位靠近绞车工作范围，以避免意外伤害。

2. 在进行高空作业时，应确保使用适当的安全防护措施，防止工作人员意外坠落。

3. 气动绞车使用结束后，应关闭气源开关，保持绞车处于停机状态。

五、故障排除

5.1 故障现象

1. 绞车工作时突然停止。

2. 绞车运行速度变慢或无法正常前进后退。

3. 绞车发出异常声响。

5.2 故障处理方法

1. 检查气源供应是否正常，如气压是否足够。 2. 检查绞车机械部件是否有松动或卡住。

3. 如故障无法解决，请联系技术人员进行维修。

六、配件清单

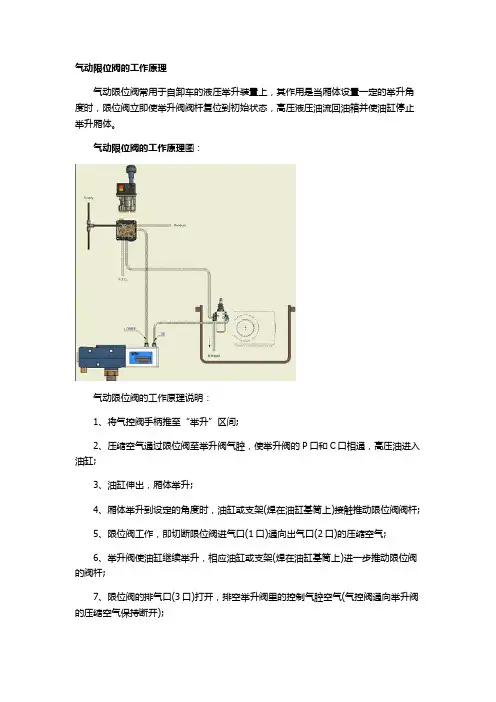

气动限位阀的工作原理

气动限位阀常用于自卸车的液压举升装置上，其作用是当厢体设置一定的举升角度时，限位阀立即使举升阀阀杆复位到初始状态，高压液压油流回油箱并使油缸停止举升厢体。

气动限位阀的工作原理图：

气动限位阀的工作原理说明：

1、将气控阀手柄推至“举升”区间;

2、压缩空气通过限位阀至举升阀气腔，使举升阀的P口和C口相通，高压油进入油缸;

3、油缸伸出，厢体举升;

4、厢体举升到设定的角度时，油缸或支架(焊在油缸基筒上)接触推动限位阀阀杆;

5、限位阀工作，即切断限位阀进气口(1口)通向出气口(2口)的压缩空气;

6、举升阀使油缸继续举升，相应油缸或支架(焊在油缸基筒上)进一步推动限位阀的阀杆;

7、限位阀的排气口(3口)打开，排空举升阀里的控制气腔空气(气控阀通向举升阀的压缩空气保持断开); 8、举升阀复位到起始状态;

9、油缸停止举升。

以气动限位阀的工作原理可以配合上面的气动限位阀的工作原理图理解。

以上由上海沃托阀门有限公司整理
