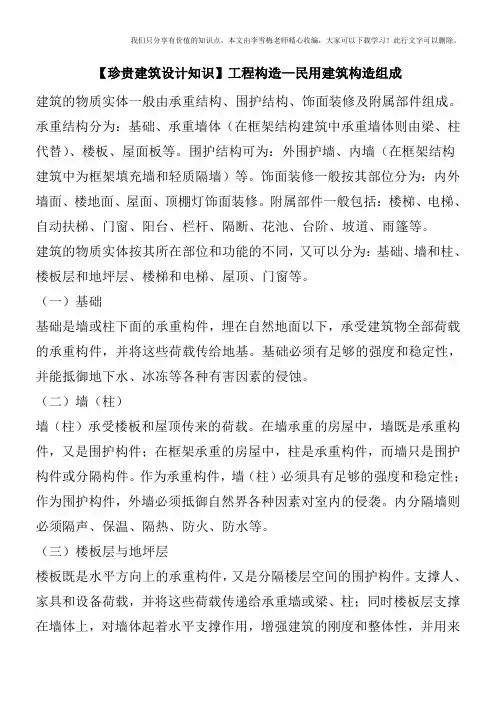

【珍贵建筑设计知识】工程构造—民用建筑构造组成

建筑的物质实体一般由承重结构、围护结构、饰面装修及附属部件组成。承重结构分为：基础、承重墙体（在框架结构建筑中承重墙体则由梁、柱代替）、楼板、屋面板等。围护结构可为：外围护墙、内墙（在框架结构建筑中为框架填充墙和轻质隔墙）等。饰面装修一般按其部位分为：内外墙面、楼地面、屋面、顶棚灯饰面装修。附属部件一般包括：楼梯、电梯、自动扶梯、门窗、阳台、栏杆、隔断、花池、台阶、坡道、雨篷等。

建筑的物质实体按其所在部位和功能的不同，又可以分为：基础、墙和柱、楼板层和地坪层、楼梯和电梯、屋顶、门窗等。

（一）基础

基础是墙或柱下面的承重构件，埋在自然地面以下，承受建筑物全部荷载的承重构件，并将这些荷载传给地基。基础必须有足够的强度和稳定性，并能抵御地下水、冰冻等各种有害因素的侵蚀。

（二）墙（柱）

墙（柱）承受楼板和屋顶传来的荷载。在墙承重的房屋中，墙既是承重构件，又是围护构件；在框架承重的房屋中，柱是承重构件，而墙只是围护构件或分隔构件。作为承重构件，墙（柱）必须具有足够的强度和稳定性；作为围护构件，外墙必须抵御自然界各种因素对室内的侵袭。内分隔墙则必须隔声、保温、隔热、防火、防水等。

（三）楼板层与地坪层

楼板既是水平方向上的承重构件，又是分隔楼层空间的围护构件。支撑人、家具和设备荷载，并将这些荷载传递给承重墙或梁、柱；同时楼板层支撑在墙体上，对墙体起着水平支撑作用，增强建筑的刚度和整体性，并用来我们只分享有价值的知识点，本文由李雪梅老师精心收编，大家可以下载学习！此行文字可以删除。

分隔楼层之间的空间。因此，楼板层应有足够的承载力和刚度，同时性能应满足使用和围护要求。

当建筑物底层未用楼板架空时，地坪层作为底层空间与地基之间的分隔构件，支撑着人和家具设备的荷载，并将这些荷载传递给地基。地坪层应具有足够的承载力和刚度，并能均匀传力和防潮。

楼盖设计与分析

某小学教学楼为三层砖混结构，墙体采用240 mm粘土砖墙，屋顶和楼板层均采用钢筋混凝土梁、板结构。下图为教学楼局部二层平面，若已知该工程工地现有：①钢筋混凝土空心楼板，长2.4～4.2

m，宽600 mm和900 mm；②钢筋混凝土预制矩形梁，长4.2～6.0 m，截面尺寸自定。

试完成制图的教室部分：①计算所需梁、板数量；②绘制排板布置图；③绘制节点详图1-1、2-2。

该题的解题思路：根据房间平面尺寸，选择楼板的结构布置方案；计算排板净尺寸，并选择板宽；初估所需板数，调整板缝尺寸；绘制排板图和节点图。

根据上图所示，教室部分选用梁板式结构布置方案，且采用三开间布置。

梁的选择：跨度为5.4 m；断面高度为（1/8～1/12），取450 mm；断面宽度为（1/2～1/3）,取220 mm；数量为2根，搁置在纵墙上。

板的选择：跨度为2.7 m；宽度为600 mm；板块数此时应首先计算排板净尺寸L。，即L。=5400—2×120=5160 mm。若选用板块数为8块，则600mm×8=4800 mm，此时8块板应为7个板缝，板缝合计宽度为5160一4800=360 mm。因此可将板缝分成50 mm的6个、60 mm的1个，在构造上每个板缝可配筋浇灌细石混凝土填缝。

在以上计算板的块数中，应提醒同学注意的是，预制板侧缝宽度一般不小于40 mm，其目的是防止楼板渗漏并提高其整体性。 绘制排板布置图和节点图时，应注意预制空心板严禁三边支承，另外空心板端头应堵孔,见图。

楼梯设计

设计步骤和方法

A．已知楼梯间开间、进深和层高，进行楼梯设计。

(1)选择楼梯形式

根据已知的楼梯问尺寸，选择合适的楼梯形式。进深较大而开间较小时，可选用双跑平行楼梯；开问和进深均较大时，可选用双分式平行楼梯；进深不大且与开间尺寸接近时，可选用三跑楼梯。

(2)确定踏步尺寸和踏步数量

二级造价工程师《建设工程计量与计价实务》（土木建筑工程）

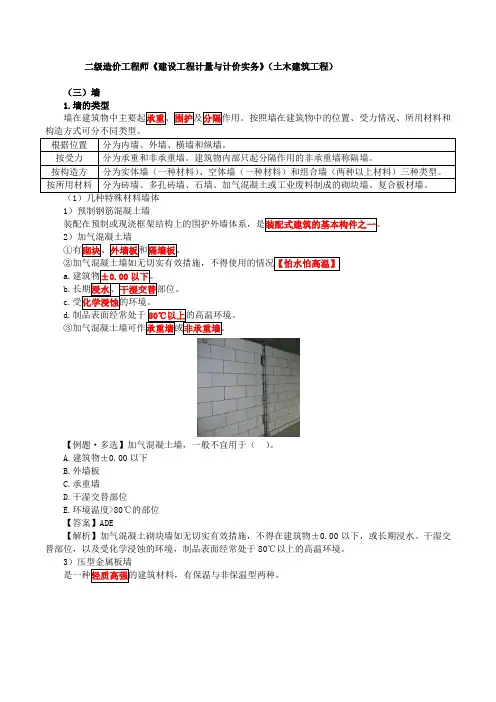

（三）墙

1.墙的类型墙在建筑物中主要起承重、围护及分隔作用。按照墙在建筑物中的位置、受力情况、所用材料和

构造方式可分不同类型。 根据位置 分为内墙、外墙、横墙和纵墙。

按受力 分为承重和非承重墙。建筑物内部只起分隔作用的非承重墙称隔墙。

按构造方 分为实体墙（一种材料）、空体墙（一种材料）和组合墙（两种以上材料）三种类型。

按所用材料 分为砖墙、多孔砖墙、石墙、加气混凝土或工业废料制成的砌块墙、复合板材墙。

（1）几种特殊材料墙体

1）预制钢筋混凝土墙

装配在预制或现浇框架结构上的围护外墙体系，是装配式建筑的基本构件之一。

2）加气混凝土墙

①有砌块、外墙板和隔墙板。

②加气混凝土墙如无切实有效措施，不得使用的情况【怕水怕高温】

a.建筑物±0.00以下。

b.长期浸水、干湿交替部位。

c.受化学浸蚀的环境。

d.制品表面经常处于80℃以上的高温环境。

③加气混凝土墙可作承重墙或非承重墙。

【例题·多选】加气混凝土墙，一般不宜用于（ ）。

A.建筑物±0.00以下

B.外墙板

C.承重墙

D.干湿交替部位

E.环境温度>80℃的部位

【答案】ADE

【解析】加气混凝土砌块墙如无切实有效措施，不得在建筑物±0.00以下，或长期浸水、干湿交

替部位，以及受化学浸蚀的环境，制品表面经常处于80℃以上的高温环境。

3）压型金属板墙

是一种轻质高强的建筑材料，有保温与非保温型两种。

4）石膏板墙 ①主要有石膏龙骨石膏板墙、轻钢龙骨石膏板墙及增强石膏空心条板墙等。

②适用于中低档民用和工业建筑中的非承重内隔墙。

5）舒乐舍板墙

具有强度高、自重轻、保温隔热、防火及抗震等良好的综合性能，适用于框架建筑的围护外墙及

轻质内墙、承重的外保温复合外墙的保温层、低层框架的承重墙和屋面板等。

【例题·单选】下列墙体中，保温、防火、承重性均较好的是（ ）。

A.舒乐舍板墙

B.轻钢龙骨石膏板墙

第 1 页 共 1 页

建筑民用建筑构造组成

一般民用建筑组成：基础、墙和柱、楼板地面、楼梯、屋顶、门窗六大部分组成。

附属设施：阳台、雨蓬、散水、勒脚、防潮层等。

1、基础。承受全部荷载，并将荷载传递到地基。要求有足够的强度，并抵御有害因素的侵袭。

2、墙和柱。承重、围护、分隔的作用。要求有足够的强度、稳定性和保温、隔热、隔声、防火等能力，以及经济性和耐久性。

3、楼板、地面。楼板将建筑物分为若干层，是建筑物的水平承重构件，承受其上的荷载，并连同自重一起传递给墙和柱，同时对墙体起水平支撑作用。首层地面承受其上的各种使用荷载并传递给地基，也起保温、隔热、防水作用。

4、屋顶。是建筑物顶部的围护和承重构件，由屋面层和承重结构层组成，屋面层抵御风雨雪及保温、隔热作用；结构层承受屋顶的全部荷载，并将荷载传递墙和柱，要求有足够的强度、刚度及防水、保温、隔热等作用。

5、楼梯。垂直交通设施，要求有足够的强度和稳定性。
