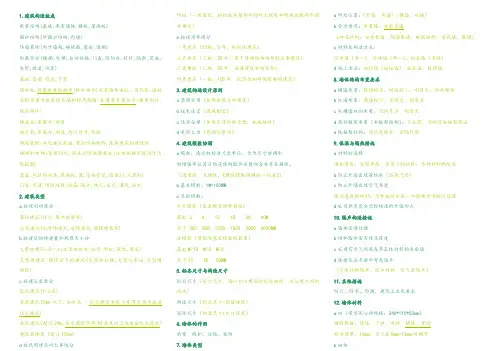

建筑的构造组成

1.建筑构造组成

承重结构(基础,承重墙体,楼板,屋面板)

围护结构(外围护结构,内墙)

饰面装修(内外墙面,楼地面,屋面,顶棚)

附属部分(楼梯,电梯,自动扶梯,门窗,遮阳台,栏杆,隔断,花池,台阶,坡道,雨篷)

基础:坚固,稳定,可靠

墙和柱:框架承重结构中(维护构件)承重墙体由柱、梁代替,墙起分割作用为框架填充墙和轻质隔墙

在墙承重建筑中(承重构件,维护构件)

楼盖层:承载力,刚度

地平层:承载力,刚度,均匀传力,防潮

饰面装修:美化建筑表面,保护结构构件,改善建筑物理性能

楼梯和电梯:坚固耐久,满足消防疏散要求(自动扶梯不能用于消防疏散)

屋盖:包括防水层,屋面板,梁,设备管道,顶棚(上人屋面)

门窗:交通,消防疏散,防盗,隔声,热工,采光,通风,防水

2.建筑类型

a按使用功能分

居住建筑(住宅,集体宿舍等)

公共建筑(纪念性建筑,旅馆建筑,园林建筑等)

b按建筑的修建量和规模大小分

大量性建筑:与人们生密切相关(住宅,学校,医院,商店)

大型性建筑:规模宏大的建筑(大型办公楼,大型火车站,大型博物馆)

c按建筑层数分

低层建筑(1-3层)

多层建筑(24m以下，3-9层 ，住宅建筑中将7-9界定为中高层住宅建筑)

高层建筑（超过24m，住宅建筑中将10层及以上为高层住宅建筑）

超高层建筑（超过100m）

d按民用建筑耐火等级分

四级（一级最好，按组成房屋构件的耐火极限和燃烧性能两个因素确定）

e按使用年限分

一类建筑（四级，5年，临时性建筑）

二类建筑（三级，25年，易于替换结构构件的次要建筑）

三类建筑（二级，50年，普通建筑和构筑物）

四类建筑（一级，100年，纪念性和特别重要的建筑）

3.建筑构造设计原则

a坚固实用（整体承载力和刚度）

b技术适宜（因地制宜）

c经济合理（美观与造价的矛盾，就地取材）

d美观大方（局部与整体）

4.建筑模数协调

a模数：选定的标准尺度单位，作为尺寸协调中

科技信息　０建筑与工程Ｏ　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ　２００７年第２４期　浅谈工民建筑工程的分类、组成及构造　韩智峰　（哈尔滨市第五建筑工程公司　曲雨红　黑龙江哈尔滨１５００００）　摘要：建筑物按用途可分为民用建筑、工业建筑和农业建筑三类，这其中工业与民用建筑占了绝大部分。本文对工民建筑工程的分类、组成　及构造进行了简要而精炼的论述。　关键词：工民建筑；分类；组成；构造　建筑物按用途可分为三类：民用建筑：包括居住建筑和公共建筑　两大部分；工业建筑：指的是各类生产和为生产服务的附属用房；农业　建筑：指各类供农业生产使用的房屋，如种子库、拖拉机站等。　一、工业与民用建筑工程的分类　１．工业建筑的分类　按层数可分为单层厂房、多层厂房（指层数在二层及以上的厂房）　和层次混合的厂房。　按跨度尺寸可分为：小跨度（指小于或等于１２ｍ的工业厂房。其　结构类型多以砌体结构为主）和大跨度（指１５—３６ｍ的工业厂房，当跨　度大于３６ｍ以上时。一般以钢结构为主）。　还可以按生产状况、建筑用途、跨度的数量和方向等方式进行分　类。　２．民用建筑的分类　按主要承重结构材料分：１）木结构。２）砖木结构。３）砖混结构。４）钢　筋混凝土结构。５）钢结构。　按施工方法分：１）现浇、现砌式。２）部分现砌、部分装配式。３）部分　现浇、部分装配式。内墙采用现浇钢筋混凝土墙板，而外墙、楼板及屋　面均采用预制构件。４）全装配式。　除上述的分类方式。还可以按建筑物的层数和高度、结构的承重　方式和建筑物的规模进行分类。　二、工业与民用建筑工程的组成　１．单层工业厂房的组成　单层工业厂房的结构组成一般分为两种类型。墙体承重结构是外　墙采用砖、砖柱的承重结构。骨架承重结构是由钢筋混凝土构件或钢　构件组成骨架的承重结构。厂房的骨架由下列构件组成，墙体仅起围　护作用。　屋盖结构：包括屋面板、屋架ｆ或屋面梁）及天窗架、托架等。屋架　（屋面梁）是屋盖结构的主要承重构件，屋面板上的荷载、天窗荷载都要　由屋架（屋面梁）承担，屋架（屋面梁）搁置在柱子上。　吊车梁：吊车梁安放在柱子伸出的牛腿上，吊车梁将荷载传给柱　子。吊车梁受力：吊车自重、吊车最大起重量、吊车刹车时产生的冲切　●　力。　柱子：承受荷载并传给基础。　基础：承担作用在柱子上的全部荷载和基础梁上部分墙体荷载，　并由基础传给地基。　外墙围护系统：它包括厂房四周的外墙、抗风柱、墙梁和基础梁　等。这些构件所承受的荷载主要是：墙体和构件的自重、作用在墙体上　的风荷载等。　支撑系统：支撑系统包括柱间支撑和屋盖支撑两大部分，其作用　是加强厂房结构的空间整体刚度和稳定性，它主要传递水平风荷载以　及吊车产生的冲切力。　２．民用建筑的构造组成　建筑物一般都由基础、墙或柱、楼地面、楼梯、屋顶和门窗六大部　分组成。　基础：基础是位于建筑物最下部的承重构件，它承受建筑物的全　部荷载。并将其传递到地基上。　墙与柱：墙起着承重、围护和分隔作用。承重墙承受着屋顶、楼板　传来的荷载，并加上自身重量再传给基础；当柱承重时，柱间的墙仅起　围护和分隔作用；外墙作为围护构件，起着抵御自然界各种因素的影　响与破坏：对墙或柱的要求是具有足够的强度、稳定性和经济性和耐　久性。　楼板、地面：楼板将整个建筑物分成若干层。是建筑物的水平承重　构件，承受着作用其上的荷载，并连同自重一起传递给墙和柱，同时对　墙体起水平支撑作用；首层地面直接承受其上的各种使用荷载并传给　地基，也起保温、隔热、防水作用。　屋顶：是建筑物顶部的围护和承重构件．由屋面层和承重结构层　两大部分组成。结构层承受屋顶的全部荷载，并将这些荷载传给墙和　柱。　楼梯：楼梯要有足够的强度及稳定性。　门窗：门窗是房屋围护结构的一部分。　建筑物除由上述六大基本部分组成外，还有一些附属部分，如阳　台、雨篷、散水、勒脚、防潮层等。　三、工民建筑的地基与基础构造　基础是建筑物的地下部分，是建筑物的一个组成部分。地基是指　基础以下的土层，地基不是建筑物的组成部分，它分为天然地基和人　工地基两大类。基础的类型按构造的方式可分为条形基础、独立基础、　片筏基础、箱形基础等。　１、独立基础ｆ单独基础）。　单独基础是柱子基础的主要类型。现浇柱下钢筋混凝土基础的截　面可做成阶梯形或锥形，预制柱下的基础一般做成杯形基础。　墙下单独基础。墙下单独基础是当上层土质松软。而在不深处有　较好的土层时。为了节约基础材料和减少开挖土方量而采用的一种基　础形式。砖墙砌在单独基础上边的钢筋混凝土地梁上。地梁的跨度一　般为３－５ｍ。　２．条形基础。可分为墙下条形基础和柱下条形基础。墙下条形基　础。条形基础是承重墙基础的主要形式。当上部结构荷载较大而土质　较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成　无肋式；如地基在水平方向上压缩性不均匀，为了增加基础的整体性，　减少不均匀沉降，也可做成肋式的条形基础。柱下钢筋混凝土条形基　础。当地基软弱而荷载较大时为增强基础的整体性并节约造价，可将　同一排的柱基础连通做成钢筋混凝土条形基础。　还有片筏基础、箱形基础和柱下十字交叉基础等就不详为介绍　了。　四、工民建筑的墙与框架结构　１．墙的构造　１）墙的类型　墙在建筑物中主要起承重、围护及分隔作用，根据墙在建筑物中　的位置，可分为内墙、外墙、横墙和纵墙；按受力不同，墙可分为承重墙　和非承重墙。直接承受其他构件传来荷载的墙称承重墙：不承受外来　荷载，只承受自重的墙称非承重墙。建筑物内部只起分隔作用的非承　重墙称隔墙。　２）实心砖墙细部构造　过梁：过梁是门窗等洞口上设置的横梁，承受洞口上部墙体与其　他构件（楼层、屋顶等）传来的荷载，并将荷载传至窗间墙。由于砌体相　互错缝咬接，过梁上的墙体在砂浆硬结后具有拱的作用，它的部分自　重可以直接传给洞口两侧墙体，而不由过梁承受。　圈梁：圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面　内的连续封闭梁。它可以提高建筑物的空间刚度和整体性，增加墙体　稳定，减少由于地基不均匀沉降而引起的墙体开裂。并防止较大振动　荷载对建筑物的不良影响。在抗震设防地区。设置圈梁是减轻震害的　重要构造措施。　构造柱：构造柱从竖向加强墙体的连接。与圈梁一起构成空间骨　架，提高了建筑物的整体刚度和墙体的延性。约束墙体裂缝的开展，从　而增加建筑物承受地震作用的能力。因此，有抗震设防（下转第７４页）　

1 建筑结构的复习

一．基本概念复习

（一）荷载

荷载

外界、建筑构造与建筑结构自身对于结构的所形成的力；

结构自重、建筑物其他构造自重、建筑物各种附加物的自重、建筑物各种附加物的运动形成的力、自然界的作用（风、雨、雪等）等；

永久荷载 permanent load

在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或其变化是单调的并能趋于限值的荷载。

可变荷载 variable load

在结构使用期间，其值随时间变化，且其变化与平均值相比不再可以忽略不计的荷载。

恒荷载与活荷载

在结构发挥效用的时间范围内,位置、方向、量值均不发生变化的荷载。

活荷载是指在结构发挥效用的时间范围内,位置、方向、量值任一参数指标发生变化的荷载。

静荷载与动荷载

静荷载是指短时间尤其是瞬时，量值不发生变化或变化幅度不大的荷载。

动荷载是指短时间，量值发生较大变化的荷载，对于结构会产生冲击作用效果，多数动荷载由重力于运动速度共同产生。

集中荷载与分布荷载

集中荷载是指荷载作用的范围相对于结构的尺度来讲很小，可以忽略为一个点作用的荷载，集中荷载对于结构产生不连续的作用。

分布荷载是指荷载作用的范围相对于结构的尺度是线或面作用的荷载，分布荷载对于结构产生相对连续的作用。

在风的作用下，建筑物会发生何种破坏？

1）主体结构变形导致内墙裂缝；

2）长时间的风振效应使结构受到往复应力作用而发生局部疲劳破坏；

3）外装饰，受风力作用而脱落；

4）轻屋面，受风的作用会像上浮起甚至破坏。

建筑形体与风的作用

迎风面风力为压力，侧风面随着与风的夹角的变化，风力逐渐有压力转变为吸力； 2 矩形、圆形、三角形等不同的平面形状的建筑物，各个侧面所受的风力作用差异很大。

高度与风的作用

随着风力测试点的高度增加，所受风力作用也随之加大。

（二）结构材料

结构材料的基本要求

强度 结构材料要有足够的、有一定环境适应度的强度

我们只分享有价值的知识点，本文由李雪梅老师精心收编，大家可以下载学习！此行文字可以删除。

【珍贵建筑设计知识】工程构造—民用建筑构造组成

建筑的物质实体一般由承重结构、围护结构、饰面装修及附属部件组成。承重结构分为：基础、承重墙体（在框架结构建筑中承重墙体则由梁、柱代替）、楼板、屋面板等。围护结构可为：外围护墙、内墙（在框架结构建筑中为框架填充墙和轻质隔墙）等。饰面装修一般按其部位分为：内外墙面、楼地面、屋面、顶棚灯饰面装修。附属部件一般包括：楼梯、电梯、自动扶梯、门窗、阳台、栏杆、隔断、花池、台阶、坡道、雨篷等。

建筑的物质实体按其所在部位和功能的不同，又可以分为：基础、墙和柱、楼板层和地坪层、楼梯和电梯、屋顶、门窗等。

（一）基础

基础是墙或柱下面的承重构件，埋在自然地面以下，承受建筑物全部荷载的承重构件，并将这些荷载传给地基。基础必须有足够的强度和稳定性，并能抵御地下水、冰冻等各种有害因素的侵蚀。

（二）墙（柱）

墙（柱）承受楼板和屋顶传来的荷载。在墙承重的房屋中，墙既是承重构件，又是围护构件；在框架承重的房屋中，柱是承重构件，而墙只是围护构件或分隔构件。作为承重构件，墙（柱）必须具有足够的强度和稳定性；作为围护构件，外墙必须抵御自然界各种因素对室内的侵袭。内分隔墙则必须隔声、保温、隔热、防火、防水等。

（三）楼板层与地坪层

楼板既是水平方向上的承重构件，又是分隔楼层空间的围护构件。支撑人、家具和设备荷载，并将这些荷载传递给承重墙或梁、柱；同时楼板层支撑在墙体上，对墙体起着水平支撑作用，增强建筑的刚度和整体性，并用来我们只分享有价值的知识点，本文由李雪梅老师精心收编，大家可以下载学习！此行文字可以删除。

分隔楼层之间的空间。因此，楼板层应有足够的承载力和刚度，同时性能应满足使用和围护要求。

当建筑物底层未用楼板架空时，地坪层作为底层空间与地基之间的分隔构件，支撑着人和家具设备的荷载，并将这些荷载传递给地基。地坪层应具有足够的承载力和刚度，并能均匀传力和防潮。
