pvd电镀工艺

- 1 - pvd电镀工艺

PVD电镀工艺是指物理化学气相沉积工艺（英文全称PhysicalVaporDeposition），它是在真空状态下，以物体表面为反应器，以低能量的离子、电子、原子流实现对金属、非金属物质表面的沉积，从而形成膜层。该工艺是能够在低温、短时间内实现沉积，可以获得具有极高质量的涂层，关键技术在于真空环境和物质离子源选择。

PVD电镀用途

PVD电镀技术主要用于涂层金属和非金属，如涂层钛合金、钴合金，也可以用于涂层非金属如碳等等，目的是增加涂层的耐磨性和耐腐蚀性，而且它可以获得低厚度的涂层。

PVD电镀优势

PVD电镀是一种技术，具有节能、环保、持久耐用的特点。它的沉积速度高，有较强的抗腐蚀性，对大多数金属和非金属具有极好的生物相容性，耐磨性能好，沉积后不会变形，耐高温解法材料，可用于高精度表面涂层及薄膜制备。

PVD电镀原理

PVD电镀原理是在真空环境中，以电位较低能量的离子、原子等电子流，向待涂层物料表面沉积，实现涂层。PVD电镀中，待涂层物料表面涂层前，使用无机物质或以合成无机物质为基础的合成气体，利用热沉积作用，在待涂层物料表面沉积涂层。

PVD电镀技术发展 - 2 - 随着工业发展，PVD技术不断改进，PVD电镀技术已经发展到结构微观尺度，具有分离控制、降低破坏和改善耐久性的技术特点。传统的PVD电镀技术虽然可实现涂层，但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。

总结

PVD电镀工艺是一种物理化学气相沉积工艺，可以实现涂层金属和非金属，它具有节能、环保、持久耐用的特点，传统的PVD电镀技术也由于不断的发展，具有分离控制、降低破坏和改善耐久性的技术特点。但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。

VD (Physical Vapor Deposition) 即物理气相沉积，分为：真空蒸发镀膜、真空溅射镀膜和真空离子镀膜。我们通常所说的PVD镀膜 ，指的就是真空离子镀膜；通常说的NCVM镀膜，就是指真空蒸发镀膜和真空溅射镀。

真空蒸镀基本原理：在真空条件下，使金属、金属合金等蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，电子束轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。

溅射镀膜基本原理：充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。 溅射镀膜中的入射离子，一般采用辉光放电获得，在l0-2Pa～10Pa范围，所以溅射出来的粒子在飞向基体过程中，易和真空室中的气体分子发生碰撞，使运动方向随机，沉积的膜易于均匀。

离子镀基本原理：在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。

离子镀的工艺过程：蒸发料的粒子作为带正电荷的高能离子在高压阴极（即工件）的吸引下，以很高的速度注入到工件表面。

离子镀的作用过程如下：

蒸发源接阳极，工件接阴极，当通以三至五千伏高压直流电以后，蒸发源与工件之间产生辉光放电。由于真空罩内充有惰性氩气，在放电电场作用下部分氩气被电离，从而在阴极工件周围形成一等离子暗区。带正电荷的氩离子受阴

极负高压的吸引，猛烈地轰击工件表面，致使工件表层粒子和脏物被轰溅抛出，从而使工件待镀表面得到了充分的离子轰击清洗。随后，接通蒸发源交流电源，蒸发料粒子熔化蒸发，进入辉光放电区并被电离。带正电荷的蒸发料离子，在阴极吸引下，随同氩离子一同冲向工件，当抛镀于工件表面上的蒸发料离子超过溅失离子的数量时，则逐渐堆积形成一层牢固粘附于工件表面的镀层。这就是离子镀的简单作用过程。

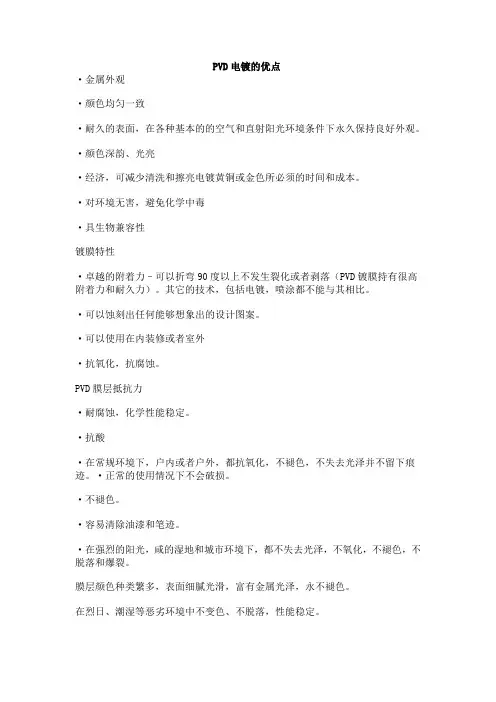

PVD电镀的优点

·金属外观

·颜色均匀一致

·耐久的表面，在各种基本的的空气和直射阳光环境条件下永久保持良好外观。

·颜色深韵、光亮

·经济，可减少清洗和擦亮电镀黄铜或金色所必须的时间和成本。

·对环境无害，避免化学中毒

·具生物兼容性

镀膜特性

·卓越的附着力–可以折弯90度以上不发生裂化或者剥落（PVD镀膜持有很高附着力和耐久力）。其它的技术，包括电镀，喷涂都不能与其相比。

·可以蚀刻出任何能够想象出的设计图案。

·可以使用在内装修或者室外

·抗氧化，抗腐蚀。

PVD膜层抵抗力

·耐腐蚀，化学性能稳定。

·抗酸

·在常规环境下，户内或者户外，都抗氧化，不褪色，不失去光泽并不留下痕迹。·正常的使用情况下不会破损。

·不褪色。

·容易清除油漆和笔迹。

·在强烈的阳光，咸的湿地和城市环境下，都不失去光泽，不氧化，不褪色，不脱落和爆裂。

膜层颜色种类繁多，表面细腻光滑，富有金属光泽，永不褪色。

在烈日、潮湿等恶劣环境中不变色、不脱落，性能稳定。 高度耐磨损，耐刮擦，不易划伤。

可镀材料广泛，与基体结合力强。

高真空离子镀膜技术——对人体和生态环境真正无害。

博学笃行 自强不息

1

pvd电镀工艺

PVD电镀工艺

摘要：

PVD（Physical Vapor Deposition）电镀工艺是一种新型的电镀技术，它通过将材料以固态的形式加热，使其转化为气相，然后在材料表面形成薄膜。PVD电镀工艺具有很多优势，如高度均匀的薄膜质量、较高的附着力、较低的工件变形以及对环境的友好等。本文将重点介绍PVD电镀工艺的原理、应用以及未来的发展方向。

第一部分：PVD电镀工艺的原理

PVD电镀工艺的原理是利用高能粒子（离子、原子或分子）对材料表面进行沉积而形成薄膜。PVD电镀工艺通常包括以下几个步骤：

1. 蒸发：将金属材料以固态形式加热，使其转化为气相。这个过程通常发生在真空环境中，以防止杂质的存在。

2. 沉积：将蒸发的金属材料沉积到待镀件表面。沉积过程中，高能粒子会与金属材料表面发生反应，形成均匀的薄膜。 博学笃行 自强不息

2

3. 附着：通过控制沉积条件，使薄膜附着在待镀件表面。PVD电镀工艺通常具有很好的附着力，可以在各种形状和材料的表面形成均匀的薄膜。

4. 后处理：经过沉积和附着后，薄膜需要进行一些后处理步骤，如退火、抛光等，以提高膜层的性能。

第二部分：PVD电镀工艺的应用

PVD电镀工艺由于其优秀的性能，在许多领域得到广泛应用。以下是一些常见的PVD电镀工艺应用：

1. 防腐蚀镀膜：PVD电镀工艺可以镀制出高硬度、高耐磨、高附着力的膜层，能够有效延长物件的使用寿命，提高物件的耐腐蚀能力。

2. 装饰镀膜：PVD电镀工艺可以通过调整沉积条件，制备出具有不同颜色、光泽度和纹理的膜层，用于制作高档家居产品、手表、珠宝等。

3. 刀具涂层：PVD电镀工艺可以制备出高硬度、高刚度的涂层，用于制作刀具，提高刀具的切削性能和耐磨性。 博学笃行 自强不息

3

4. 光学薄膜：PVD电镀工艺可以制备出具有特殊光学性能的薄膜，如折射率控制膜、反射膜、透明导电膜等，广泛应用于光学器件和显示器件中。
