pvd电镀工艺

PVD电镀工艺

摘要：

PVD（Physical Vapor Deposition）电镀工艺是一种新型的电镀技术，它通过将材料以固态的形式加热，使其转化为气相，然后在材料表面形成薄膜。PVD电镀工艺具有很多优势，如高度均匀的薄膜质量、较高的附着力、较低的工件变形以及对环境的友好等。本文将重点介绍PVD电镀工艺的原理、应用以及未来的发展方向。

第一部分：PVD电镀工艺的原理

PVD电镀工艺的原理是利用高能粒子（离子、原子或分子）对材料表面进行沉积而形成薄膜。PVD电镀工艺通常包括以下几个步骤：

1. 蒸发：将金属材料以固态形式加热，使其转化为气相。这个过程通常发生在真空环境中，以防止杂质的存在。

2. 沉积：将蒸发的金属材料沉积到待镀件表面。沉积过程中，高能粒子会与金属材料表面发生反应，形成均匀的薄膜。 博学笃行 自强不息

2

3. 附着：通过控制沉积条件，使薄膜附着在待镀件表面。PVD电镀工艺通常具有很好的附着力，可以在各种形状和材料的表面形成均匀的薄膜。

4. 后处理：经过沉积和附着后，薄膜需要进行一些后处理步骤，如退火、抛光等，以提高膜层的性能。

第二部分：PVD电镀工艺的应用

PVD电镀工艺由于其优秀的性能，在许多领域得到广泛应用。以下是一些常见的PVD电镀工艺应用：

1. 防腐蚀镀膜：PVD电镀工艺可以镀制出高硬度、高耐磨、高附着力的膜层，能够有效延长物件的使用寿命，提高物件的耐腐蚀能力。

2. 装饰镀膜：PVD电镀工艺可以通过调整沉积条件，制备出具有不同颜色、光泽度和纹理的膜层，用于制作高档家居产品、手表、珠宝等。

3. 刀具涂层：PVD电镀工艺可以制备出高硬度、高刚度的涂层，用于制作刀具，提高刀具的切削性能和耐磨性。 博学笃行 自强不息

3

4. 光学薄膜：PVD电镀工艺可以制备出具有特殊光学性能的薄膜，如折射率控制膜、反射膜、透明导电膜等，广泛应用于光学器件和显示器件中。

PVD简介

1. PVD的含义 —

PVD是英文Physical Vapor Deposition的缩写，中文意思是“物理气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。

2. PVD镀膜和PVD镀膜机 —

PVD(物理气相沉积)镀膜技术主要分为三类，真空蒸发镀膜、真空溅射镀和真空离子镀膜。对应于PVD技术的三个分类，相应的真空镀膜设备也就有真空蒸发镀膜机、真空溅射镀膜机和真空离子镀膜机这三种。

近十多年来，真空离子镀膜技术的发展是最快的，它已经成为当今最先进的表面处理方式之一。我们通常所说的PVD镀膜 ，指的就是真空离子镀膜；通常所说的PVD镀膜机，指的也就是真空离子镀膜机。

3. PVD镀膜技术的原理 —

PVD镀膜（离子镀膜）技术，其具体原理是在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。

4. PVD镀膜膜层的特点 —

采用PVD镀膜技术镀出的膜层，具有高硬度、高耐磨性（低摩擦系数）、很好的耐腐蚀性和化学稳定性等特点，膜层的寿命更长；同时膜层能够大幅度提高工件的外观装饰性能。

5. PVD镀膜能够镀出的膜层种类 —

PVD镀膜技术是一种能够真正获得微米级镀层且无污染的环保型表面处理方法，它能够制备各种单一金属膜（如铝、钛、锆、铬等),氮化物膜（TiN、ZrN、CrN、TiAlN）和碳化物膜（TiC、TiCN),以及氧化物膜（如TiO等)。 6. PVD镀膜膜层的厚度 —

PVD镀膜膜层的厚度为微米级，厚度较薄，一般为μm ～ 5μm，其中装饰镀膜膜层的厚度一般为μm ～ 1μm ，因此可以在几乎不影响工件原来尺寸的情况下提高工件表面的各种物理性能和化学性能，镀后不须再加工。

7. PVD镀膜能够镀出的膜层的颜色种类 —

PVD镀膜目前能够做出的膜层的颜色有深金黄色，浅金黄色，咖啡色，古铜色，灰色，黑色，灰黑色，七彩色等。通过控制镀膜过程中的相关参数，可以控制镀出的颜色；镀膜结束后可以用相关的仪器对颜色进行测量，使颜色得以量化，以确定镀出的颜色是否满足要求。

PVD真空镀膜简介

PVD真空镀膜（Physical Vapor Deposition）是一种通过高真空条件下，将固态材料蒸发、溅射或离子束照射等方式沉积到基材表面形成功能薄膜的工艺技术。PVD镀膜技术具有优异的性能和广泛的应用领域，被广泛应用于光学薄膜、装饰薄膜、耐磨薄膜、防腐蚀薄膜和导电薄膜等领域。

PVD真空镀膜技术主要分为蒸发镀膜、溅射镀膜和离子束沉积等几种方式。蒸发镀膜是将固态材料加热到一定温度，使其蒸发成气体，然后沉积在基材表面形成薄膜。溅射镀膜是将固态目标材料置于高真空室中，利用离子束轰击目标表面，使其材料释放出来，并沉积在基材上。离子束沉积则是利用离子束轰击固态材料，产生的离子和中性粒子在基材上形成薄膜。

PVD镀膜技术具有许多重要优势。首先，PVD薄膜具有极高的附着力，因为在真空环境下，薄膜材料可以直接与基材表面发生物理化学反应，形成致密的结构。其次，PVD技术可以在低温下进行，减少了对基材的热损伤，特别适用于易受热的塑料和有机材料。此外，PVD薄膜具有良好的化学稳定性、机械硬度和耐磨性，能够有效提高基材的耐腐蚀性、硬度和耐磨性。另外，PVD镀膜技术还可以控制膜层的成分和结构，可以产生金属薄膜、合金薄膜、氮化物薄膜、硼化物薄膜等多种高性能薄膜。

PVD真空镀膜技术在许多领域中得到广泛应用。在光学领域，它可以用于制备高反射膜、透明导电膜、滤光膜等。在电子领域，PVD技术可以制备导电薄膜用于集成电路、光伏电池和显示器件等。在汽车和航空航天领域，PVD薄膜可以用于制备具有高耐磨性和耐腐蚀性的装饰膜。在工具领域，PVD技术可以制备高硬度、高耐磨的刀具涂层和模具涂层等。在材料领域，PVD薄膜可以制备各种功能性薄膜，如防刮伤膜、防指纹膜、防眩光膜等。

然而，PVD镀膜技术也存在一些问题。首先，设备和工艺的成本相对较高，需要投入较大的资金和技术支持。其次，PVD薄膜的厚度较薄，通常在几纳米到几十微米之间，因此只能应用于薄层镀膜。此外，PVD技术还面临一些技术难题，如薄膜成分均匀性、薄层厚度的精确控制等。

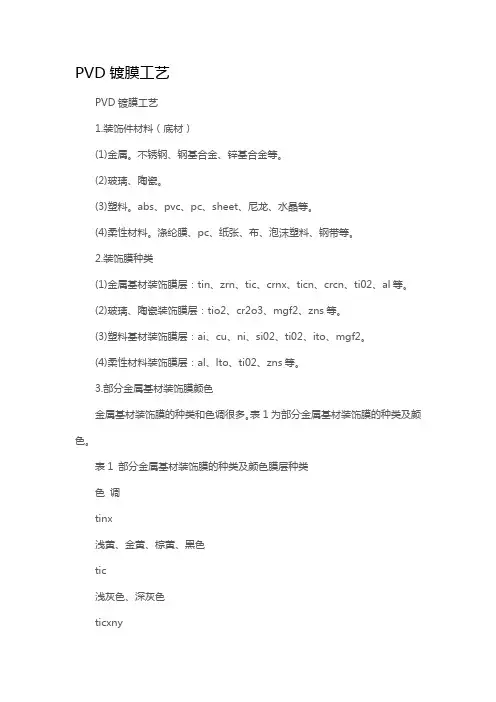

PVD镀膜工艺

PVD镀膜工艺

1.装饰件材料（底材）

(1)金属。不锈钢、钢基合金、锌基合金等。

(2)玻璃、陶瓷。

(3)塑料。abs、pvc、pc、sheet、尼龙、水晶等。

(4)柔性材料。涤纶膜、pc、纸张、布、泡沫塑料、钢带等。

2.装饰膜种类

(1)金属基材装饰膜层：tin、zrn、tic、crnx、ticn、crcn、ti02、al等。

(2)玻璃、陶瓷装饰膜层：tio2、cr2o3、mgf2、zns等。

(3)塑料基材装饰膜层：ai、cu、ni、si02、ti02、ito、mgf2。

(4)柔性材料装饰膜层：al、lto、ti02、zns等。

3.部分金属基材装饰膜颜色

金属基材装饰膜的种类和色调很多。表1为部分金属基材装饰膜的种类及颜色。

表1 部分金属基材装饰膜的种类及颜色膜层种类

色 调

tinx

浅黄、金黄、棕黄、黑色

tic

浅灰色、深灰色

ticxny 精选文库

— 2 赤金黄色、玫瑰金色、棕色、紫色

tin+ au

金色

zrn

金黄色

zrcxny

金色、银色

tio2

紫青蓝、绿、黄、橙红色

crnx

银白色

tixal-nx

金黄色、棕色、黑色

tixzral-nx

金黄色

3.装饰膜的镀制工艺

一．金属件装饰膜镀制工艺

比较成熟的镀膜技术有电弧离子镀、磁控溅射离子镀和复合离子镀。下面分别从各类镀膜技术中选取一种具有代表性的典型镀制工艺进行介绍。

1)用电弧离子镀的方法为黄铜电镀亮铬或镍手表壳镀制ticn膜。

采用小弧源镀膜机和脉冲偏压电源；

(1)工件清洗、上架、入炉 精选文库

— 3 工件在入炉之前要经过超声波清洗、酸洗和漂洗三道工序。

首先是在超声波清洗槽中放入按使用要求配制的金属清洗剂，利用超声波进行脱脂、清洗。清洗之后，进行酸洗，它可以中和超声波清洗时残余的碱液，还能起到活化处理的作用。然后进行漂洗以彻底除去酸液，漂洗时必须采用去离子纯净水或蒸馏水。经过三洗后，即时进行烘干，温度一般控制在100℃左右，时间为1h左右。也可以风吹干后马上人炉。
