第七章 大比例尺地形图的测绘
重点：
地图比例尺：图上某一线段的长度与地面上相应线段的水平长度的比。
地形图按比例尺分类：
（1）小比例尺地形图——1：100万、1：50万、 1：25万
（2）中比例尺地形图——1：10 万、 1：5万 、 1：2.5万 1：1万
（3）大比例尺地形图——1：5000、 1：2000、 1：1000 1：500、
5．地形图的比例尺精度——图上最小距离0.1mm所对应的实地水平距离。
地形图图式分为：
地物符号、地貌符号、注记符号
等高线:地面上高程相等的相邻点所连接而成的闭合曲线。
等高距——相邻等高线之间的高差h。在同一幅地形图上，等高距是相同的。
等高线按用途分类：
首曲线——按基本等高距绘制的等高线
计曲线——按5倍基本等高距加粗的等高线
间曲线——按基本等高距绘制的等高线
助曲线——按基本等高距绘制的等高线
等高线的特性
1.同一等高线上所有各点的高程相等。
2. 等高线必定是一条闭合曲线；
3.等高线越密，坡越陡；等高线越疏，坡越缓。
4.山脊线、山谷线与等高线垂直相交。
5.过河时，要折向上游，过河后折向下游。
6.只有在绝壁和悬崖处才会重合或相交，否则不会相交。
进行碎步测量的方法：极坐标法 直角坐标法 角度交绘法 距离交绘法
经纬仪测绘法：
经纬仪测绘法的实质是按极坐标定点进行测图，观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的夹角、测站点至碎部点的距离和碎部点的高程，然后根据测定数据用量角器（半圆仪）和比例尺把碎部点的位置展绘于图纸上，并在点的右侧注明其高程，再对照实地描绘地形。
具体操作步骤
（1）安置仪器，在测站点上安置仪器，量取仪器高i，填入记录手簿。
（2）定向，置水平度盘读数为0°0′0″并瞄准后视另一控制点实现定向
（3）立尺，在地物、地貌的特征点上进行立尺
第七章地形图的基本知识
主要内容和重点： 本章主要介绍了大比例尺地形测图中地物、地貌的表示方法 。重
点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高 线表示基本地貌、地貌特征点、地貌特征线。
7. 1 地图、平面图和地形图
将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面， 得到
的图形保持了与地面实体的相似性。如果不是投影在椭圆体表面，而是投影在平面上， 则必须采用特殊的方法才能使变形限制在一定的范围内。这种特殊的制图方法称为地图 投影。若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的 实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。
对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图 形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。工程上所 指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。如果图 上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图 便称为地形图（图7 — 1）。
图7— 1 1 : 2000地形图 7. 2比例尺
地面上的地物或地貌（高低起伏的地表情况）在平面上的投影，不可能按其真实的大 小绘在图上，而是将其缩小。经缩小后，地形图上直线的长度与其地面上相应直线的水 平距离之比称为地形图的比例尺。
设在地形图上直线的长度为 I ,在地面上相应直线的水平距离为 L，则地形图的比例 尺为
111
如丄，，一— 等。假设某直线在地面上水平距离为
500 1000 10000
形图上长度为4.6 cm，则地形图的比例尺为
丄 _ 4.6 1
M 一 9200 一 2000
以分数表示的比例尺称为数字比例尺。数字比例尺的分母表示地面水平距离在图上
缩小的倍数。比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。工程建设上,
测量学 第九章 地形图的测绘 赵良荣

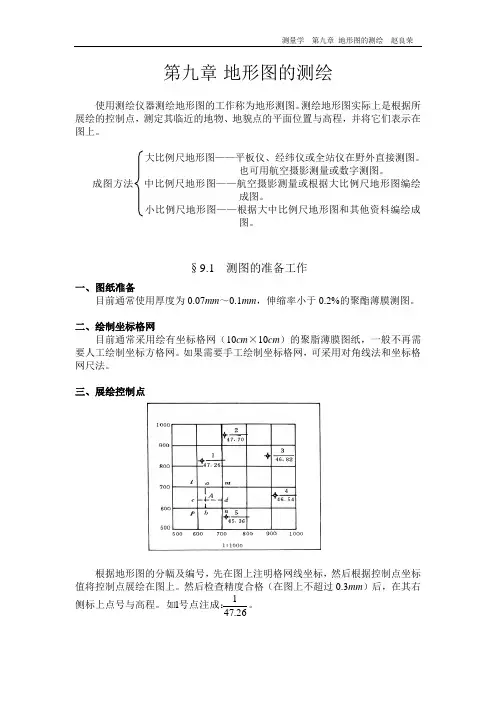

第九章 地形图的测绘
使用测绘仪器测绘地形图的工作称为地形测图。测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平面位置与高程，并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm～0.1mm，伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网（10cm×10cm）的聚脂薄膜图纸，一般不再需要人工绘制坐标方格网。如果需要手工绘制坐标格网，可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号，先在图上注明格网线坐标，然后根据控制点坐标值将控制点展绘在图上。然后检查精度合格（在图上不超过0.3mm）后，在其右侧标上点号与高程。26.4711号点注成：如。
测量学 第九章 地形图的测绘 赵良荣
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点，也称为地形点。测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点，如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建（构）筑物轮廓凹凸部分在1：500比例尺图上小于1mm或其它比例尺图上小于0.5mm时，可以直线连接。
对于一排电杆，可只测出起点、终点的中心位置，其它电杆的位置可按量得的间距在连线上插绘。
第七章 地形图（基本知识、测绘、应用）单选题
1、将地物、地貌按一定比例尺铅垂投影在某一水平面上所形成的图是（ B ）。
A.地图 B.地形图 C.平面图 D.断面图
2、下列四种比例尺地形图，比例尺最大的是（ D ）。
A.1∶5000 B.1∶2000 C.1∶1000 D.1∶500
3、地形图的比例尺用分子为1的分数形式表示时，（ D ）。
A.分母大，比例尺大，表示地形详细 B.分母小，比例尺小，表示地形概略
C.分母大，比例尺小，表示地形详细 D.分母小，比例尺大，表示地形详细
4、下列比例尺地形图中，比例尺最小的是（ C ）。
A.1:2000 B.1:500 C.1:10000 D.1:5000
5、我国基本比例尺地形图的分幅是以多大比例尺地形图为基础，按规定的经差和纬差划分图幅的。（ D ）。
A.1∶500 B.1∶10000 C.1∶100000 D.1∶1000000
6、表示某一方向地面高低起伏变化的图，称为（ D ）。
A.平面图 B.现状图 C.地貌图 D.地形图
7、地形测量中，若比例尺精度为：b，测图比例尺为1/M，则比例尺精度与测图比例尺大小的关系为（ B ）。
A.b与M无关 B.b与M成正比 C.b与M成反比 D.b与M为非线性关系
8、我国基本比例尺地形图采用什么分幅方法？（ A ）。
A.矩形 B.正方形 C.梯形 D.圆形
9、1:1000地形图的测图精度是（ D ）。
A.0.1mm B.1mm C.1cm D.10cm 10、欲施测能反映地面不低于0.2m精度的地形图，则测图比例尺应选用不小于（ C ）。
A.1：500 B.1：1000 C.1：2000 D.1：5000
