测量学 第九章 地形图的测绘 赵良荣
第九章 地形图的测绘
使用测绘仪器测绘地形图的工作称为地形测图。测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平面位置与高程，并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm～0.1mm，伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网（10cm×10cm）的聚脂薄膜图纸，一般不再需要人工绘制坐标方格网。如果需要手工绘制坐标格网，可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号，先在图上注明格网线坐标，然后根据控制点坐标值将控制点展绘在图上。然后检查精度合格（在图上不超过0.3mm）后，在其右侧标上点号与高程。26.4711号点注成：如。
测量学 第九章 地形图的测绘 赵良荣
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点，也称为地形点。测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点，如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建（构）筑物轮廓凹凸部分在1：500比例尺图上小于1mm或其它比例尺图上小于0.5mm时，可以直线连接。
对于一排电杆，可只测出起点、终点的中心位置，其它电杆的位置可按量得的间距在连线上插绘。
第七章地形图的基本知识
主要内容和重点： 本章主要介绍了大比例尺地形测图中地物、地貌的表示方法 。重
点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高 线表示基本地貌、地貌特征点、地貌特征线。
7. 1 地图、平面图和地形图
将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面， 得到
的图形保持了与地面实体的相似性。如果不是投影在椭圆体表面，而是投影在平面上， 则必须采用特殊的方法才能使变形限制在一定的范围内。这种特殊的制图方法称为地图 投影。若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的 实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。
对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图 形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。工程上所 指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。如果图 上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图 便称为地形图（图7 — 1）。
图7— 1 1 : 2000地形图 7. 2比例尺
地面上的地物或地貌（高低起伏的地表情况）在平面上的投影，不可能按其真实的大 小绘在图上，而是将其缩小。经缩小后，地形图上直线的长度与其地面上相应直线的水 平距离之比称为地形图的比例尺。
设在地形图上直线的长度为 I ,在地面上相应直线的水平距离为 L，则地形图的比例 尺为
111
如丄，，一— 等。假设某直线在地面上水平距离为
500 1000 10000
形图上长度为4.6 cm，则地形图的比例尺为
丄 _ 4.6 1
M 一 9200 一 2000
以分数表示的比例尺称为数字比例尺。数字比例尺的分母表示地面水平距离在图上
缩小的倍数。比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。工程建设上,
测量学(乙) 第九章 地形图的测绘

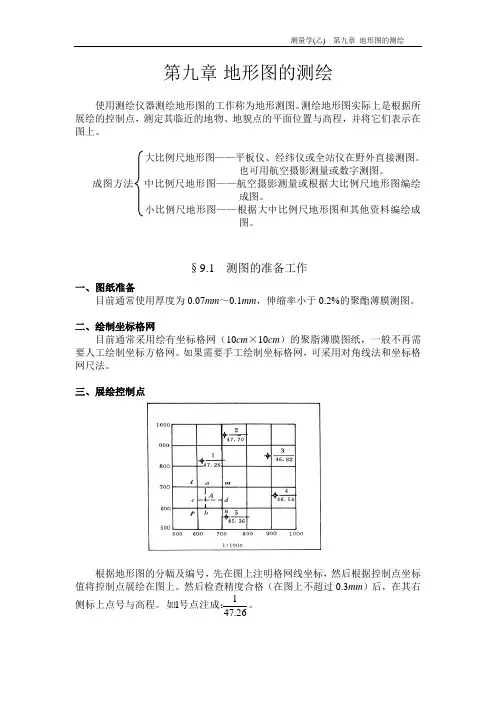

第九章 地形图的测绘
使用测绘仪器测绘地形图的工作称为地形测图。测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平面位置与高程，并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm～0.1mm，伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网（10cm×10cm）的聚脂薄膜图纸，一般不再需要人工绘制坐标方格网。如果需要手工绘制坐标格网，可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号，先在图上注明格网线坐标，然后根据控制点坐标值将控制点展绘在图上。然后检查精度合格（在图上不超过0.3mm）后，在其右侧标上点号与高程。26.4711号点注成：如。
测量学(乙) 第九章 地形图的测绘
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点，也称为地形点。测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点，如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建（构）筑物轮廓凹凸部分在1：500比例尺图上小于1mm或其它比例尺图上小于0.5mm时，可以直线连接。
对于一排电杆，可只测出起点、终点的中心位置，其它电杆的位置可按量得的间距在连线上插绘。

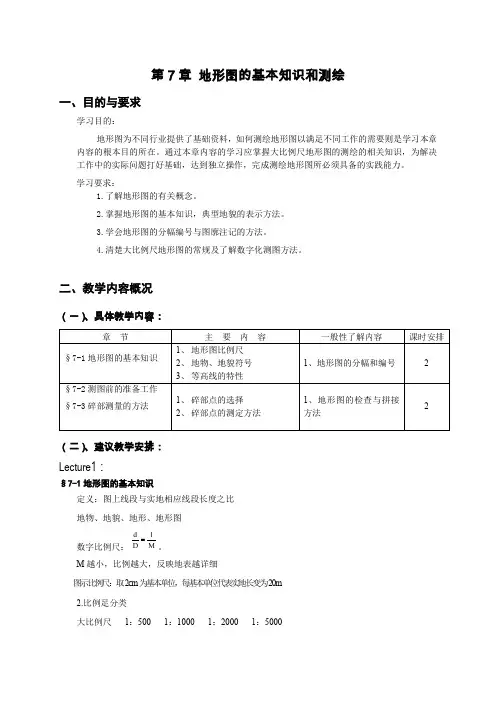

第7章 地形图的基本知识和测绘
一、目的与要求
学习目的：
地形图为不同行业提供了基础资料，如何测绘地形图以满足不同工作的需要则是学习本章内容的根本目的所在。通过本章内容的学习应掌握大比例尺地形图的测绘的相关知识，为解决工作中的实际问题打好基础，达到独立操作，完成测绘地形图所必须具备的实践能力。
学习要求： 1.了解地形图的有关概念。
2.掌握地形图的基本知识，典型地貌的表示方法。
3.学会地形图的分幅编号与图廓注记的方法。
4.清楚大比例尺地形图的常规及了解数字化测图方法。
二、教学内容概况
（一）、具体教学内容： 章 节 主 要 内 容 一般性了解内容 课时安排
§7-1地形图的基本知识 1、 地形图比例尺 2、 地物、地貌符号 3、 等高线的特性 1、地形图的分幅和编号 2
§7-2测图前的准备工作
§7-3碎部测量的方法
1、 碎部点的选择 2、 碎部点的测定方法 1、地形图的检查与拼接方法 2
（二）、建议教学安排：
Lecture1：
§7-1地形图的基本知识
定义：图上线段与实地相应线段长度之比
地物、地貌、地形、地形图
数字比例尺：。 M越小，比例越大，反映地表越详细
图示比例尺：取2cm为基本单位，每基本单位代表实地长变为20m
2.比例足分类
大比例尺 1：500 1：1000 1：2000 1：5000 MDd1中比例尺 1：1000 1：2.5万 1：5万 1：10万
小比例尺 1：200000 1：50万 1：100万
大比例尺图一般用平板仪、经纬仪以实测为主，工程用图
中比例尺图是国家基本图，由国家测绘部门负责测绘， 以航测
式成图，小比例尺图根据中比例尺图编绘而成。
3、比例尺精度
相当于图上0.1mm的实地水平距离。
人眼分辨力为0.1mm，因而在测图时，只需达到图上0.1mm的正确性 ①根据比例尺清度确定测图清度。如测1：2000的图。比例尺清度0.2m，量距取到
