QC/T 664-2000（2000-11-06批准，2001-04-01实施）前言本标准是根据汽车空调用软管及软管组合件的工作原理、相关资料及试验数据，参考了国外先进国家的同类标准及国际标准等制定的。

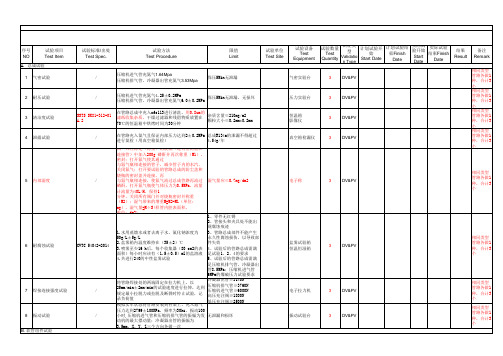

本标准规定了汽车空调（HFC-134a）用软管及软管组合件的性能要求、试验方法、检验及种类、标志、包装运输贮存的基本要求，代表厂该类产品的总体技术水平。
是国内制造单位设计生产该类产品应达到的基本要求，也是使用单位检测此类产品的重要依据。
本标准由国家机械工业局提出。
本标准由全同汽车标准化技术委员会归口。
本标准起草单位：长春汽车研究所、南京7425工厂、固特异（青岛）工程橡胶有限公司。
本标准主要起草人：杨兆国、朱熠、孙克俭、韩同登。
中华人民共和国汽车行业标准汽车空调（HFC-134a）用软管及软管组合件 QC/T 664-20001 范围本标准规定了汽车空调系统中输送液态或气态HFC-134a制冷剂的空调软管及软管组合件的种类、尺寸、技术要求、试验方法、标志、检验及包装、运输和贮存。
本标准适用于汽车空调系统中输送液态或气态HFC-134a制冷剂用橡胶或热塑性软管及软管组合件。
软管的设计应尽可能减小HFC-134a的渗透及对环境的污染，并可在-40℃～＋125℃温度范围内使用。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1690-1992 硫化橡胶耐液体试验方法GB/T 2941-1991 橡胶试样环境调节和试验的标准温度、湿度及时间3 种类3.1 A1、A2型——织物增强的合成橡胶软管软管内胶层为耐油橡胶，增强层由与内胶层和外胶层粘合的织物组成，外胶层为耐热和耐臭氧的橡胶。
Al型软管的外径比A2型软管小，且为一层增强层；A2型软管是两层增强层；A1、A2型软管的管接头通常不可互换使用。
