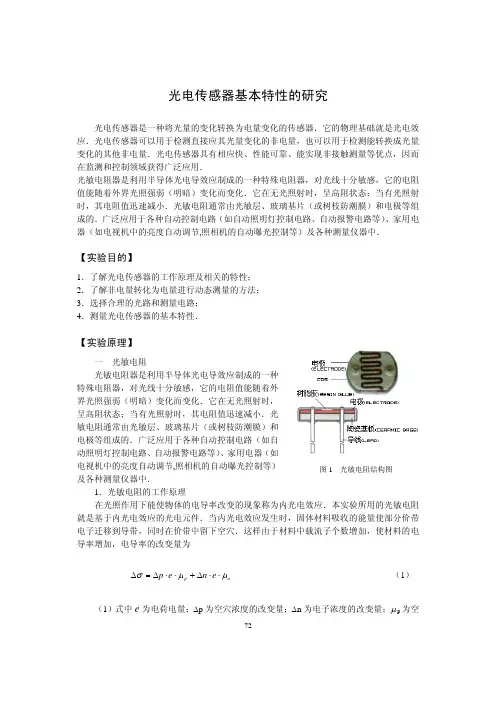

72图1 光敏电阻结构图 光电传感器基本特性的研究
光电传感器是一种将光量的变化转换为电量变化的传感器．它的物理基础就是光电效
应．光电传感器可以用于检测直接应其光量变化的非电量，也可以用于检测能转换成光量
变化的其他非电量．光电传感器具有相应快、性能可靠、能实现非接触测量等优点，因而
在监测和控制领域获得广泛应用．
光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻
值能随着外界光照强弱（明暗）变化而变化．它在无光照射时，呈高阻状态；当有光照射
时，其电阻值迅速减小．光敏电阻通常由光敏层、玻璃基片（或树枝防潮膜）和电极等组
成的．广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电
器（如电视机中的亮度自动调节,照相机的自动曝光控制等）及各种测量仪器中．
【实验目的】
1．了解光电传感器的工作原理及相关的特性；
2．了解非电量转化为电量进行动态测量的方法；
3．选择合理的光路和测量电路；
4．测量光电传感器的基本特性．
【实验原理】
一 光敏电阻
光敏电阻器是利用半导体光电导效应制成的一种
特殊电阻器，对光线十分敏感，它的电阻值能随着外
界光照强弱（明暗）变化而变化．它在无光照射时，
呈高阻状态；当有光照射时，其电阻值迅速减小．光
敏电阻通常由光敏层、玻璃基片（或树枝防潮膜）和
电极等组成的．广泛应用于各种自动控制电路（如自
动照明灯控制电路、自动报警电路等）、家用电器（如
电视机中的亮度自动调节,照相机的自动曝光控制等）
及各种测量仪器中．
1．光敏电阻的工作原理
在光照作用下能使物体的电导率改变的现象称为内光电效应．本实验所用的光敏电阻
就是基于内光电效应的光电元件．当内光电效应发生时，固体材料吸收的能量使部分价带
电子迁移到导带，同时在价带中留下空穴．这样由于材料中载流子个数增加，使材料的电
导率增加，电导率的改变量为
npenepμμσ⋅⋅Δ+⋅⋅Δ=Δ （1）
（1）式中e为电荷电量；Δp为空穴浓度的改变量；Δn为电子浓度的改变量；μ p为空 73穴的迁移率；μ n为电子的迁移率．
传感器的定义 传感器是一种能把物理量或化学量转变成便于利用的电信号的器件。国际电工委员会(IEC:International Electrotechnical Committee)的定义为：“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。按照Gopel等的说法是：“传感器是包括承载体和电路连接的敏感元件”，而“传感器系统则是组合有某种信息处理(模拟或数字)能力的系统”。传感器是传感系统的一个组成部分，它是被测量信号输入的第一道关口。
传感器把某种形式的能量转换成另一种形式的能量。有两类：有源的和无源的。有源传感器能将一种能量形式直接转变成另一种，不需要外接的能源或激励源。
无源传感器不能直接转换能量形式，但它能控制从另一输入端输入的能量或激励能，传感器承担将某个对象或过程的特定特性转换成数量的工作。其“对象”可以是固体、液体或气体，而它们的状态可以是静态的，也可以是动态(即过程)的。对象特性被转换量化后可以通过多种方式检测。对象的特性可以是物理性质的，也可以是化学性质的。按照其工作原理，它将对象特性或状态参数转换成可测定的电学量，然后将此电信号分离出来，送入传感器系统加以评测或标示。
传感器原理结构 在一段特制的弹性轴上粘贴上专用的测扭应片并组成变桥，即为基础扭矩传感器；在轴上固定着：(1)能源环形变压器的次级线圈，(2)信号环形变压器初级线圈，(3)轴上印刷电路板，电路板上包含整流稳定电源、仪表放大电路、V/F变换电路及信号输出电路。在传感器的外壳上固定着：
（1）激磁电路，(2)能源环形变压器的初级线圈(输入)，(3) 信号环形变压器次级线圈(输出)，(4)信号处理电路
工作过程
向传感器提供±15V电源，激磁电路中的晶体振荡器产生400Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到±5V的直流电源，该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生±4.5V的精密直流电源，该电源既作为电桥电源，又作为放大器及V/F转换器的工作电源。当弹性轴受扭时，应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.5v±1v的强信号，再通过V/F转换器LM131变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈，再经过外壳上的信号处理电路滤波、整形即可得到与弹性轴承受的扭矩成正比的频率信号，该信号为TTL电平,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。由于该旋转变压器动--静环之间只有零点几毫米的间隙，加之传感器轴上部分都密封在金属外壳之内，形成有效的屏蔽，因此具有很强的抗干扰能力。
第2章 传感器的基本特性（知识点）
知识点1 传感器的基本特性
传感器的基本特性是指传感器的输入－输出关系特性，是传感器的内部结构参数作用关系的外部特性表现。不同的传感器有不同的内部结构参数，决定了它们具有不同的外部特性。
传感器所测量的物理量基本上有两种形式：稳态（静态或准静态）和动态（周期变化或瞬态）。前者的信号不随时间变化（或变化很缓慢）；后者的信号是随时间变化而变化的。传感器所表现出来的输入-输出特性存在静态特性和动态特性。
知识点2 传感器的静态特性
传感器的静态特性是它在稳态信号作用下的输入-输出关系。静态特性所描述的传感器的输入-输出关系式中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
2.1.1 线性度
；
线性度（Linearity）是指传感器的输出与输入间成线性关系的程度。传感器的实际输入-输出特性大都具有一定程度的非线性，在输入量变化范围不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段，这就是传感器非线性特性的“线性化”。所采用的直线称为拟合直线，实际特性曲线与拟合直线间的偏差称为传感器的非线性误差，取其最大值与输出满刻度值（Full Scale，即满量程）之比作为评价非线性误差（或线性度）的指标。
灵敏度
灵敏度(Sensitivity)是传感器在稳态下输出量变化对输入量变化的比值。
对于线性传感器，它的灵敏度就是它的静态特性曲线的斜率；非线性传感器的灵敏度为一变量。
分辨率
分辨率(Resolution)是指传感器能够感知或检测到的最小输入信号增量，反映传感器能够分辨被测量微小变化的能力。分辨率可以用增量的绝对值或增量与满量程的百分比来表示。
2.1.4 迟滞
迟滞(Hysteresis)，也叫回程误差，是指在相同测量条件下，对应于同一大小的输入信号，传感器正（输入量由小增大）、反（输入量由大减小）行程的输出信号大小不相等的现象。产生迟滞的原因：传感器机械部分存在不可避免的摩擦、间隙、松动、积尘等，引起能
龙源期刊网

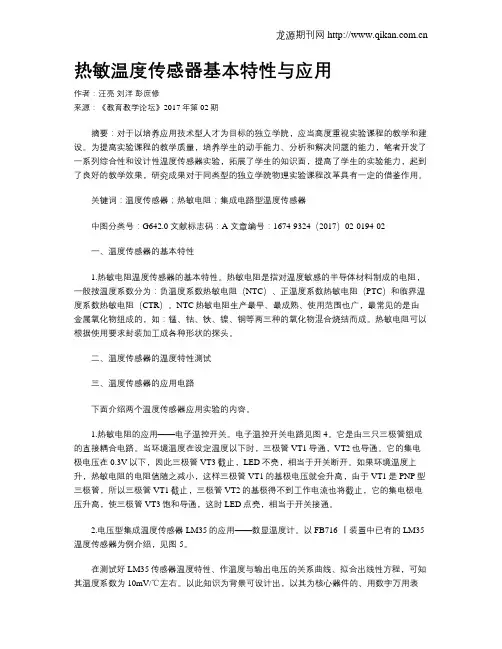

热敏温度传感器基本特性与应用
