1 / 25 实验一：光滑静态拉伸试验

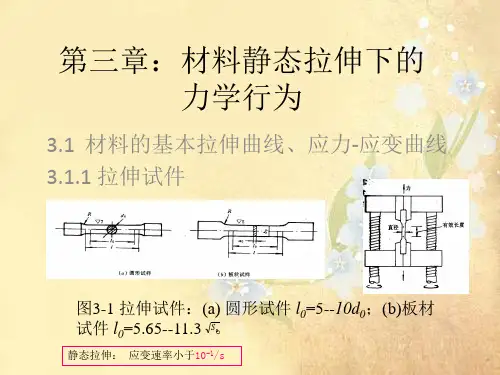

金属材料的拉伸试验是人们应用最广泛的测定其力学性能的方法。试验时取一定的标准试样，在温度、环境介质、加载速度均为确定条件下将载荷施加于试样两端，使试样在轴向拉应力作用下产生弹性变形、塑性变形、直至断裂。通过测定载荷和试样尺寸变化可以求出材料的力学性能指标。
一、实验数据分析与处理
附表 光滑试样拉伸试验数据表
试样编号
数 据 1
铸铁光滑 2
钢光滑
拉
伸
前 L0/mm 49.75 49.20
d0/mm 9.915 10.040
A0/mm2 77.218 79.169
拉
断
后 Pp/KN 6.475 26.35
Pe/KN 6.475 26.35
Ps/KN 22.1097 22.5489
Pb/KN 22.353 35.424
LK/ mm 49.61 67.67
ΔLK/ mm -0.14 18.47
dK/ mm 9.84 5.75
AK/ mm2 76.047 25.967
整
理
后 E/MPa 1.424×105 1.896×105
σp/ MPa 83.85419 332.8125
σe/ MPa 83.85419 332.8125
σs/ MPa 286.32815 284.82
σb/ MPa 289.47626 447.455
σs / σb 0.989 0.6365
δ -0.281% 37.541%
ψ 1.527% 67.200%
S
e
K/ MPa 874.38 2 / 25 n 0.2721
Sb 290.6534 535.09796
eB 0.00406 0.17887
ψeB -0.00406 -0.17887
1.1光滑钢
1.1.1计算机数据
图1—1 钢光滑拉伸试验应力~应变曲线
图1—2 钢光滑拉伸试验均匀塑性变形阶段lgS~lge的线性拟合
2010-4-5 15:43 3 / 25

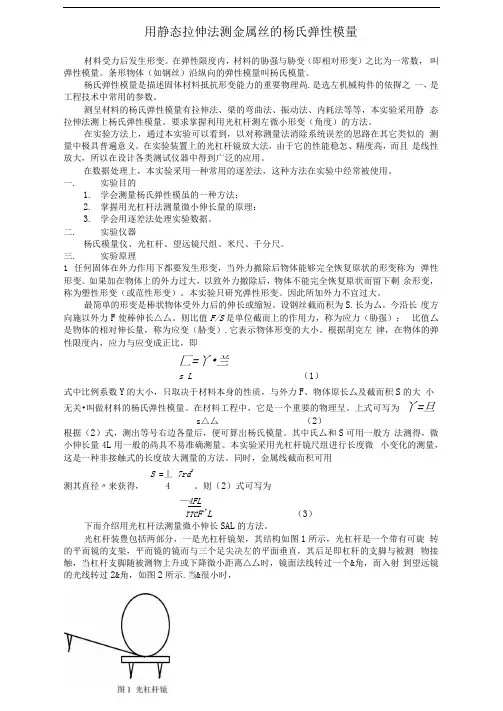

用静态拉伸法测金属丝的杨氏弹性模量
材料受力后发生形变。在弹性限度内，材料的胁强与胁变（即相对形变）之比为一常数， 叫弹性模量。条形物体（如钢丝）沿纵向的弹性模量叫杨氏模量。
杨氏弹性模量是描述固体材料抵抗形变能力的重要物理咼.是选左机械构件的依摒之 一，是工程技术中常用的参数。
测呈材料的杨氏弹性模量有拉伸法、梁的弯曲法、振动法、内耗法等等，本实验采用静 态拉伸法测上杨氏弹性模量。要求掌握利用光杠杆测左微小形变（角度）的方法。
在实验方法上，通过本实验可以看到，以对称测量法消除系统误差的思路在其它类似的 测量中极具普遍意义。在实验装置上的光杠杆镜放大法，由于它的性能稳怎、精度高，而且 是线性放大，所以在设计各类测试仪器中得到广泛的应用。
在数据处理上，本实验采用一种常用的逐差法，这种方法在实验中经常被使用。
一. 实验目的
1. 学会测量杨氏弹性模虽的一种方法；
2. 掌握用光杠杆法测量微小伸长量的原理：
3. 学会用逐差法处理实验数据。
二. 实验仪器
杨氏模量仪、光杠杆、望远镜尺组、米尺、千分尺。
三. 实验原理
1 任何固体在外力作用下都要发生形变，当外力撤除后物体能够完全恢复原状的形变称为 弹性形变。如果加在物体上的外力过大，以致外力撤除后，物体不能完全恢复原状而留下剩 余形变，称为塑性形变（或范性形变）。本实验只研究弹性形变。因此所加外力不宜过大。
最简单的形变是棒状物体受外力后的伸长或缩短。设钢丝截而积为S.长为厶。今沿长 度方向施以外力F使棒伸长△厶。则比值F/S是单位截而上的作用力，称为应力（胁强）； 比值厶是物体的相对伸长量，称为应变（胁变）.它表示物体形变的大小。根据胡克左 律，在物体的弹性限度内，应力与应变成正比，即
匚=丫•兰
s L （1）
式中比例系数Y的大小，只取决于材料本身的性质，与外力F、物体原长厶及截而积S的大 小无关•叫做材料的杨氏弹性模量。在材料工程中，它是一个重要的物理呈。上式可写为 丫=旦
什么是静态拉伸如何进行
静态拉伸是一种常用的材料力学测试方法，用于评估物体在外力作用下的变形和破坏行为。它可以帮助工程师和科学家们了解材料的力学性质，以及对材料进行强度分析和设计。本文将介绍静态拉伸的基本概念、实验装置以及操作步骤。
一、静态拉伸的基本概念
静态拉伸是通过施加垂直于材料轴向的力来使其逐渐延长，直到产生破坏或达到所需的变形程度。通过对应力和应变的测量，可以获得材料在拉伸过程中的应力-应变关系曲线，从而研究材料的力学性质。
静态拉伸实验可以得到以下几个重要的参数和性质：
1. 弹性模量（Young's modulus）：用于描述材料在弹性阶段的刚度，即应力和应变之间的比例关系。
2. 屈服强度（Yield strength）：在材料开始出现塑性变形之前所能承受的最大应力。
3. 抗拉强度（Tensile strength）：材料在破坏前所能承受的最大应力。
4. 断裂应变（Fracture strain）：材料破坏时的应变。
5. 成形性（Ductility）：描述材料在拉伸过程中的变形能力和塑性程度。
二、实验装置 静态拉伸实验通常需要使用拉伸试验机，其主要组成部分包括：
1. 载荷系统：用于施加拉伸力的液压或电动机械装置。
2. 夹具系统：用于夹住和拉伸材料样本的装置，保证样本稳定。
3. 位移测量系统：用于测量载荷产生的位移，可以采用光电编码器、位移传感器等设备。
4. 数据采集与控制系统：用于记录载荷、位移和时间等数据，并控制拉伸速率等实验参数。
三、操作步骤
进行静态拉伸实验需要按照以下步骤进行：
1. 准备样本：根据实验需要选择合适的材料和样本形状，并根据标准方法进行样本的制备和加工。
2. 安装样本：将样本夹在拉伸试验机的夹具系统中，确保夹紧力均匀且不损坏样品。
3. 调试仪器：校准试验机的载荷和位移测量系统，确保能够准确记录和控制实验参数。
4. 施加载荷：根据实验要求，设置合适的拉伸速率和载荷范围，开始施加拉伸力。
静态拉伸薄膜 动态拉伸薄膜-概述说明以及解释
1.引言
1.1 概述
静态拉伸薄膜和动态拉伸薄膜是在包装行业和工业领域中广泛应用的两种薄膜材料。静态拉伸薄膜是指在包装过程中通过固定的拉伸程度将薄膜应用于产品表面，而动态拉伸薄膜则是在包装过程中通过动态的拉伸力将薄膜应用于产品表面。
两种拉伸薄膜在实际应用中具有各自独特的特点和优势，本文将就静态拉伸薄膜和动态拉伸薄膜的物理特性、应用领域、优缺点、工作原理、应用场景以及未来发展等方面进行探讨，以期为相关行业和领域的专业人士提供一些参考和借鉴。
1.2 文章结构
文章结构部分内容如下：
文章结构部分将介绍本文的整体结构和各部分内容安排。首先，将对静态拉伸薄膜和动态拉伸薄膜进行详细介绍，并对它们的物理特性、应用领域、工作原理、应用场景以及未来发展进行深入探讨。随后，结合静态拉伸和动态拉伸的优缺点，对它们进行比较和总结。最后，展望静态拉伸薄膜和动态拉伸薄膜在未来的发展前景，并就本文所涉及的内容进行总结和结论。通过本文的结构安排，读者可以全面了解静态拉伸薄膜和动态拉伸薄膜的特性、应用和发展趋势，从而对该领域有一个更深入的理解。
1.3 目的
本文的目的在于探讨静态拉伸薄膜和动态拉伸薄膜的特性、应用领域、工作原理和未来发展趋势。通过对这两种拉伸薄膜的详细比较分析，旨在为相关领域的研究人员和生产厂家提供参考和指导。同时，也希望通过本文的撰写，能够让读者更加全面地了解静态拉伸薄膜和动态拉伸薄膜的区别与联系，从而为相关领域的研究和应用提供新的思路和启发。
"3.2 应用前景展望": {},
"3.3 结论": {}
}
}
}
请编写文章1.3 目的部分的内容
2.正文
2.1 静态拉伸薄膜
2.1.1 物理特性
静态拉伸薄膜是一种具有高弹性和柔软性的材料，通常由聚合物或复合材料制成。这种薄膜具有较高的抗拉伸性和抗撕裂性能，能够在受到外力作用后恢复原状。静态拉伸薄膜的物理特性使得它在包装材料、工业保护膜和农业覆盖膜等领域有着广泛的应用。
