材力第2章 拉伸与压缩
- 格式:ppt
- 大小:588.00 KB
- 文档页数:39

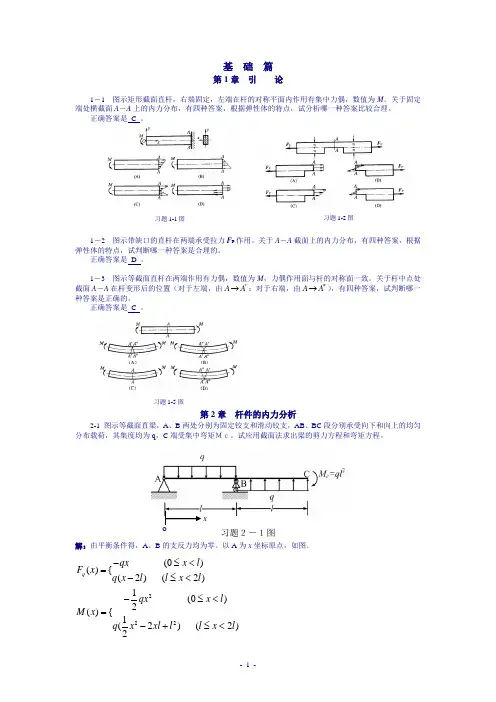

- 1 - 习题1-1图
习题1-2图
习题1-5图 基 础 篇
第1章 引 论
1-1 图示矩形截面直杆,右端固定,左端在杆的对称平面内作用有集中力偶,数值为M。关于固定端处横截面A-A上的内力分布,有四种答案,根据弹性体的特点,试分析哪一种答案比较合理。
正确答案是 C 。
1-2 图示带缺口的直杆在两端承受拉力FP作用。关于A-A截面上的内力分布,有四种答案,根据弹性体的特点,试判断哪一种答案是合理的。
正确答案是 D 。
1-3 图示等截面直杆在两端作用有力偶,数值为M,力偶作用面与杆的对称面一致。关于杆中点处截面A-A在杆变形后的位置(对于左端,由AA;对于右端,由AA),有四种答案,试判断哪一种答案是正确的。
正确答案是 C 。
第2章 杆件的内力分析
2-1 图示等截面直梁,A、B两处分别为固定铰支和滑动铰支,AB、BC段分别承受向下和向上的均匀分布载荷,其集度均为q,C端受集中弯矩Mc。试应用截面法求出梁的剪力方程和弯矩方程。
习题2-1图
解:由平衡条件得,A、B的支反力均为零。以A为x坐标原点,如图。
222(0)(){(2)(2)1(0)2(){1(2)(2)2qqxxlFxqxllxlqxxlMxqxxlllxl x
o
- 2 - xNFxxFNNdFCMMdxdp (b) MxNFxCp
(a)
习题2-3和2-4图
NFxllxhlp21MOlpABABC)(ql2lMQFQF454141
(a-1) (b-1)
ADECMABCMB2M2MM2341M22ql
(a-2) (b-2)
2-2 应用平衡微分方程,试画出图示各梁的剪力图和弯矩图,并确定 maxQ||F、maxM。
第2章 杆件的拉伸与压缩
提要:轴向拉压是构件的基本受力形式之一,要对其进行分析,首先需要计算内力,
在本章介绍了计算内力的基本方法
——截面法。为了判断材料是否会发生破坏,还必须了
解内力在截面上的分布状况,即应力。由试验观察得到的现象做出平面假设,进而得出横
截面上的正应力计算公式。根据有些构件受轴力作用后破坏形式是沿斜截面断裂,进一步
讨论斜截面上的应力计算公式。
为了保证构件的安全工作,需要满足强度条件,根据强度条件可以进行强度校核,也
可以选择截面尺寸或者计算容许荷载。
本章还研究了轴向拉压杆的变形计算,一个目的是分析拉压杆的刚度问题,另一个目
的就是为解决超静定问题做准备,因为超静定结构必须借助于结构的变形协调关系所建立
的补充方程,才能求出全部未知力。在超静定问题中还介绍了温度应力和装配应力的概念
及计算。
不同的材料具有不同的力学性能,本章介绍了塑性材料和脆性材料的典型代表低碳钢
和铸铁在拉伸和压缩时的力学性能。
2.1 轴向拉伸和压缩的概念
在实际工程中,承受轴向拉伸或压缩的构件是相当多的,例如起吊重物的钢索、桁架
中的拉杆和压杆、悬索桥中的拉杆等,这类杆件共同的受力特点是:外力或外力合力的作
用线与杆轴线重合;共同的变形特点是:杆件沿着杆轴方向伸长或缩短。这种变形形式就
称为轴向拉伸或压缩,这类构件称为拉杆或压杆。本章只研究直杆的拉伸与压缩。可将这
类杆件的形状和受力情况进行简化,得到如图2.1所示的受力与变形的示意图,图中的实
线为受力前的形状,虚线则表示变形后的形状。
P P
P
P
图2.1 轴向拉压杆件变形示意图 第2章 杆件的拉伸与压缩
·9·
·9·2.2 拉(压)杆的内力计算
2.2.1 轴力的概念
为了进行拉(压)杆的强度计算,必须首先研究杆件横截面上的内力,然后分析横截面
上的应力。下面讨论杆件横截面上内力的计算。
取一直杆,在它两端施加一对大小相等、方向相反、作用线与直杆轴线相重合的外力,
材料力学2-第二章拉伸、压缩与剪切
第二章拉伸、压缩与剪切
§2-1 拉伸与压缩的概念
等直杆的两端作用一对大小相等、方向相反、作用线与杆件轴线重合的力,这种变形叫轴向拉伸或压缩。
一、工程实例
悬索桥,其拉杆为典型受拉杆件;桁架,其杆件受拉或受压。
二、受力特点
杆件受到的外力或其合力的作用线沿杆件轴线。
三、变形特点
发生轴线方向的伸长或缩短。
§2-2 拉伸或压缩时横截面上的内力和应力
一、轴力
(1)对于轴向拉伸(压缩)杆件,用截面法求横截面m-m上的内力。
(2)轴力正负规定:拉力为正(方向背离杆件截面);压力为负(方向指向杆件截面)。 二、轴力图
(1)轴力图:轴力沿轴线方向变化的图形,横坐标表示横截面位置,纵坐标表示轴力的大小和方向。
(2)轴力图作用:通过它可以快速而准确地判断出最大内力值及其作用截面所在位置,这样的截面称为危险截面。轴向拉(压)变形中的内力图称为轴力图,表示轴力沿杆件轴线方向变化的情况。
(3)作下图所示杆件的轴力图
三、横截面上的应力
(1)平面假设:变形前原为平面的横截面,变形后仍保持为平面且仍垂直于轴线,只是各横截面间发生沿杆轴的相对平移。
通过对称性原理,平面假设可得以证明。
(2)由平面假设可得,两截面间所有纵向纤维变形相同,且横截面上有正应力无切应力。
(3)由材料的均匀连续性假设,可知所有纵向纤维的力学性能相同。所以,轴向拉压时,横截面上只有正应力,且均匀分布。 即 N A
F dA A σσ==? A N F =
σ , (2-1) 为拉(压)杆横截面上的正应力计算公式。正应力的正负号与轴力正负号相同,拉应力为正,压应力为负。
当轴力与横截面的尺寸沿轴线变化时,只要变化缓慢,外力与轴线重合,外力与轴线重合,如左图,式(2-1)也可使用。 这时某一横截面上的正应力为
()
()
x A x x N F =
)(σ (2-2)
例题
一等直杆受力情况如图a 所示,试作杆的轴力图。 解:(1)先求约束力
第2章 拉伸 压缩与剪切
教学目的:了解材料的力学性质;掌握轴向拉伸、压缩、剪切和挤压的概念;掌
握轴向拉压时构件的内力、应力、变形的计算;熟练掌握剪切应力
及挤压应力的计算方法并进行强度校核;掌握拉压杆的超静定问题。
教学重点:建立弹性杆件横截面上内力、内力分量的概念;运用截面法画轴力图;
掌握低碳钢的力学性质;掌握轴向拉伸和压缩时横截面上正应力计
算公式及其适用条件;掌握拉压杆的强度计算;熟练掌握剪切和挤
压的实用计算。
教学难点:低碳钢类塑性材料在拉伸过程中反映出的性质;许用应力的确定和使
用安全系数的原因;强度计算问题;剪切面和挤压面的确定;剪切
和挤压的实用计算;拉压杆超的静定计算。 教 具:多媒体。
教学方法:采用启发式教学,通过提问,引导学生思考,让学生回答问题。举例
掌握轴向拉伸、压缩和剪切变形概念,通过例题、作业,加强辅导
熟练运用截面法,掌握轴力图的画法;建立变形、弹性变形、应变、
胡克定律和抗拉压刚度的概念;
教学内容:轴向拉伸和压缩的概念;强度计算;材料的力学性能及应力应变图;
许用应力与安全系数;超静定的计算;剪切概念;剪切实用计算;
挤压实用计算。
教学学时:8学时。
教学提纲:
2.1 轴向拉伸与压缩的概念和实例
1.实例
(1)液压传动中的活塞杆
(2)内燃机的连杆
(3)起吊重物用的钢索
(4)千斤顶的螺杆
(5)桁架的杆件
2.概念及简图
这些杆件虽然外形各异,受力方式不同,但是它们有共同的特点:
(1)受力特点:作用在杆件上的外力合力的作用线与杆件轴线重合,杆件
变形是沿轴线方向的伸长或缩短。(如果两个F力是一对离开端截面的力,则将
使杆发生纵向伸长,这样的力称为轴向拉力; 如果是一对指向端截面的力,则
将使杆发生纵向缩短,称为轴向压力)。
(2)变形特点:主要变形是纵向伸长或缩短。
(3)拉(压)杆的受力简图:
(4)说明:本章所讲的变形是指受压杆没有被压弯的情况下,不涉及稳定
性问题。
