工具坐标系建立的方法

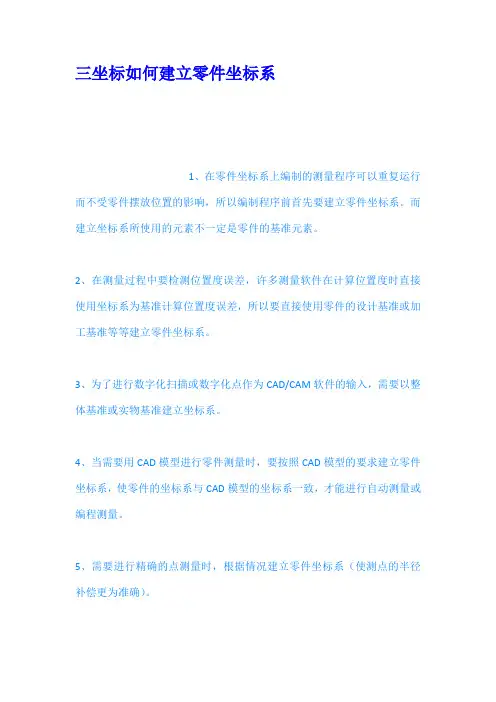

三坐标如何建立零件坐标系

1、在零件坐标系上编制的测量程序可以重复运行而不受零件摆放位置的影响，所以编制程序前首先要建立零件坐标系。而建立坐标系所使用的元素不一定是零件的基准元素。

2、在测量过程中要检测位置度误差，许多测量软件在计算位置度时直接使用坐标系为基准计算位置度误差，所以要直接使用零件的设计基准或加工基准等等建立零件坐标系。

3、为了进行数字化扫描或数字化点作为CAD/CAM软件的输入，需要以整体基准或实物基准建立坐标系。

4、当需要用CAD模型进行零件测量时，要按照CAD模型的要求建立零件坐标系，使零件的坐标系与CAD模型的坐标系一致，才能进行自动测量或编程测量。

5、需要进行精确的点测量时，根据情况建立零件坐标系（使测点的半径补偿更为准确）。

6、为了测量方便，和其它特殊需要。

建立零件坐标系是非常灵活的，在测量过程中我们可能根据具体情况和测量的需要多次建立和反复调用零件坐标系，而只有在评价零件的被测元素时要准确的识别和采用各种要求的基准进行计算和评价。对于不清楚或不确定的计算基准问题，一定要取得责任工艺员或工程师的认可和批准，方可给出检测结论。

至于使用哪种建立零件坐标系的方法，要根据零件的实际情况。一般大多数零件都可以采用3－2－1的方法建立零件坐标系。所谓3－2－1方法原本是用3点测平面取其法矢建立第一轴，用2点测线投影到平面建立第二轴（这样两个轴绝对垂直，而第三轴自动建立，三轴垂直保证符合直角坐标系的定义），用一点或点元素建立坐标系零点。现在已经发展为多种方式来建立坐标系，如：可以用轴线或线元素建立第一轴和其垂直的平面，用其它方式和方法建立第二轴等。

大家要注意的是：不一定非要3－2－1的固定步骤来建立坐标系，可以单步进行，也可以省略其中的步骤。比如：回转体的零件（圆柱形）就可以不用进行第二步，用圆柱轴线确定第一轴并定义圆心为零点就可以了。用点元素来设置坐标系零点，即平移坐标系，也就是建立新坐标系。

六点法定义工具坐标系的步骤

一、引言

在工程领域中，工具坐标系是一种基本的坐标系，用于定义工具或工件在机床上的位置和姿态。通过建立工具坐标系，可以准确描述机床中工具的位置、方向和姿态，从而实现精确的加工和定位。本文将介绍以六点法定义工具坐标系的步骤，以帮助读者更好地理解和应用这一方法。

二、确定基准点

确定基准点是定义工具坐标系的第一步。基准点是工具坐标系的原点，通常选择机床上的一个固定点作为基准点。在选择基准点时，需要考虑其稳定性和易于测量的特点。

三、确定X轴方向

确定X轴方向是定义工具坐标系的第二步。X轴是工具坐标系的一个重要方向，它通常与机床上的一个固定轴线平行。在确定X轴方向时，可以选择机床上的一个固定轴线，如工作台的移动方向。

四、确定Z轴方向

确定Z轴方向是定义工具坐标系的第三步。Z轴是工具坐标系的另一个重要方向，它垂直于X轴和Y轴。在确定Z轴方向时，可以选择机床上的一个固定轴线，如主轴的旋转轴线。

五、确定Y轴方向 确定Y轴方向是定义工具坐标系的第四步。Y轴是工具坐标系的剩余方向，它与X轴和Z轴垂直。在确定Y轴方向时，可以选择机床上的一个固定轴线，如机床的进给方向。

六、确定坐标正负方向

确定坐标正负方向是定义工具坐标系的最后一步。在确定坐标正负方向时，需要考虑工具坐标系与机床坐标系之间的转换关系。通常情况下，X轴正方向指向机床坐标系的正方向，Y轴正方向与机床坐标系的正方向相同，而Z轴正方向则与机床坐标系的负方向相反。

通过以上六个步骤，就可以完整地定义一个工具坐标系。在实际应用中，可以通过测量和计算来确定工具坐标系的各个参数，如基准点的坐标和坐标轴的方向。定义好工具坐标系后，就可以根据需要进行加工和定位，实现精确的工艺要求。

总结

通过以上六点法定义工具坐标系的步骤，可以准确地描述工具或工件在机床上的位置和姿态。这一方法在工程领域中得到广泛应用，对于实现精确的加工和定位非常重要。在实际应用中，需要仔细选择基准点和确定坐标轴的方向，以确保工具坐标系的准确性和稳定性。同时，还需要进行精确的测量和计算，以确定工具坐标系的各个参数。通过合理地应用六点法定义工具坐标系，可以提高加工效率和精度，为工程实践提供有力支持。

⼯具坐标系

EPSON ⼯具坐标系Tool

1、什么是⼯具坐标系

2、为什么要建⽴⼯具坐标系

3、如何建⽴⼯具坐标系

什么是⼯具坐标系

⼯具坐标系：固定在⼯具(法兰、装在法兰上的⼯具)上的坐标系

特点：相对与机械⼿法兰中⼼不变。

⼯具坐标系原点（TCP）：机械⼿运动中⼼点。

为什么要建⽴⼯具坐标系

机械⼿在出⼚时都有⼀个默认的⼯具坐标系Tool 0：位置在法兰中⼼。但机械⼿实际运动中往往会在法兰中⼼安装吸盘、焊枪、⽓缸等⼯具。此时若机械⼿运动中⼼依然在法兰中⼼，会造成很⼤的不便。因此根据实际情况去⽰教需要的⼯具坐标系就显得必要。EPSON机械⼿可以⽰教15个⾃定义的⼯具坐标系Tool 1~Tool 15。

如何建⽴⼯具坐标系：基本的两种⽅式Tool 1~Tool 15都是在Tool 0的基础上⽣成的！

⽅式1：通过Tool 0直接⽣成Tool 1//若已知要⽰教的⼯具坐标系与Tool 0之间的位置关系的数据：//例如：对于六轴机械⼿，Tool 1相对于Tool 0的位置关系为姿态⼀//致，X⽅向偏移60mm，Y⽅向偏移-100mm，那么可以⽤如下指令⽣成 Tool 1.TLSET 1,XY(60,-100,0,0,0,0) //指令⽣成Tool 1坐标系⽅式2：通过Tool 1⽣成Tool 2//若Tool 1已将⽰教完成，且Tool 2相对于Tool 1的位置关系容易确认//例如：Tool 2相对于Too1 1在X⽅向偏移-35.5mm，在Y⽅向上偏移-77mmTLSET 2，TLSET(1) - TLX(35.5) - TLY(35.5) //指令⽣成Tool 2坐标系

abb机器人工具坐标系建立的步骤

一、什么是ABB机器人工具坐标系

ABB机器人工具坐标系是机器人使用的一种坐标系，用于描述机器人末端执行器（工具）的位置和姿态。它是相对于机器人末端工具而言的，通过建立工具坐标系，可以方便地对机器人进行编程和控制。

二、建立机器人工具坐标系的步骤

1. 确定参考点：首先需要确定一个参考点作为建立工具坐标系的基准点。这个参考点可以是机器人基座的某一点，也可以是工件上的某一点，根据实际情况选择合适的参考点。

2. 定义坐标轴：在确定参考点后，需要定义三个坐标轴，分别为X轴、Y轴和Z轴。X轴通常与工具的末端执行器方向一致，Y轴与X轴垂直且在同一平面内，Z轴与X、Y轴构成右手坐标系。

3. 定义工具坐标系原点：在确定坐标轴后，需要确定工具坐标系的原点位置。原点通常与参考点重合，标志着工具坐标系的原点。

4. 确定工具坐标系的姿态：除了位置信息外，工具坐标系还包括姿态信息，即工具的旋转状态。可以通过定义一个参考面来确定姿态，该参考面通常与工具表面平行。

5. 建立工具坐标系：根据以上确定的位置和姿态信息，可以建立工具坐标系。工具坐标系可以用一个三维坐标系表示，以原点和坐标轴为基准进行描述。

6. 校准和调整：建立工具坐标系后，需要对其进行校准和调整，以确保其准确性。可以通过机器人的示教器或专门的校准工具进行调整，使得工具坐标系与实际工具位置一致。

7. 验证和测试：建立完工具坐标系后，需要进行验证和测试，以确保其正确性和可用性。可以通过运行一些示例程序或特定任务来验证工具坐标系的准确性和稳定性。

8. 应用和调整：一旦工具坐标系建立成功并验证通过，就可以应用于机器人的编程和控制中。在实际应用中，可能需要根据不同的任务和工件进行调整和优化，以达到更好的效果和精度。

三、总结

ABB机器人工具坐标系的建立是机器人编程和控制的基础，通过确定参考点、定义坐标轴、定义原点和姿态等步骤，可以建立起一个准确的工具坐标系。建立后需要进行校准和验证，以确保其准确性和可靠性。建立工具坐标系后，可以应用于机器人的编程和控制，并根据实际应用进行调整和优化。通过合理建立工具坐标系，可以提高机器人的定位和精度，实现更高效的自动化生产。
