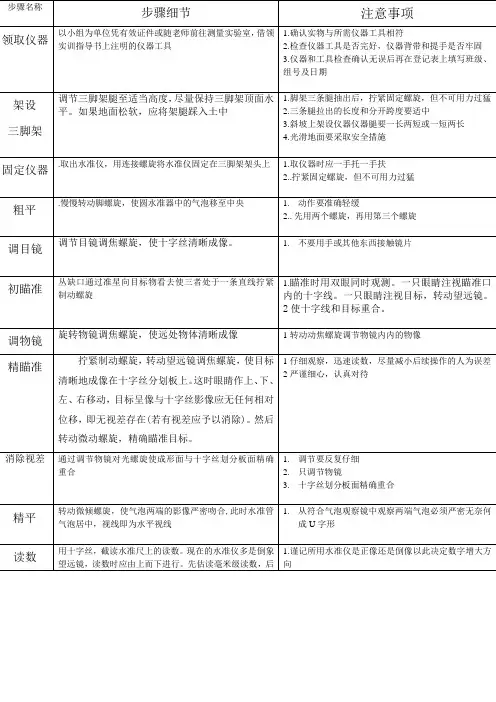

使用水准仪进行高程测量的步骤与注意事项

步骤名称

步骤细节 注意事项

领取仪器 以小组为单位凭有效证件或随老师前往测量实验室，借领实训指导书上注明的仪器工具 1.确认实物与所需仪器工具相符

2.检查仪器工具是否完好，仪器背带和提手是否牢固

3.仪器和工具检查确认无误后再在登记表上填写班级、组号及日期

架设

三脚架 调节三脚架腿至适当高度，尽量保持三脚架顶面水平。如果地面松软，应将架腿踩入土中 1.脚架三条腿抽出后，拧紧固定螺旋，但不可用力过猛

2.三条腿拉出的长度和分开跨度要适中

3.斜坡上架设仪器仪器腿要一长两短或一短两长

4.光滑地面要采取安全措施

固定仪器 .取出水准仪，用连接螺旋将水准仪固定在三脚架架头上

1.取仪器时应一手托一手扶

2..拧紧固定螺旋，但不可用力过猛

粗平 .慢慢转动脚螺旋，使圆水准器中的气泡移至中央 1. 动作要准确轻缓

2..先用两个螺旋，再用第三个螺旋

调目镜 调节目镜调焦螺旋，使十字丝清晰成像。 1. 不要用手或其他东西接触镜片

初瞄准 丛缺口通过准星向目标物看去使三者处于一条直线拧紧制动螺旋 1.瞄准时用双眼同时观测。一只眼睛注视瞄准口内的十字线。一只眼睛注视目标，转动望远镜。2使十字线和目标重合。

调物镜 旋转物镜调焦螺旋，使远处物体清晰成像 1转动动焦螺旋调节物镜内内的物像

精瞄准 拧紧制动螺旋，转动望远镜调焦螺旋，使目标清晰地成像在十字丝分划板上。这时眼睛作上、下、左、右移动，目标呈像与十字丝影像应无任何相对位移，即无视差存在(若有视差应予以消除)。然后转动微动螺旋，精确瞄准目标。 1仔细观察，迅速读数，尽量减小后续操作的人为误差

2严谨细心，认真对待

消除视差 通过调节物镜对光螺旋使成形面与十字丝划分板面精确重合 1. 调节要反复仔细

2. 只调节物镜

3. 十字丝划分板面精确重合

精平 转动微倾螺旋，使气泡两端的影像严密吻合,此时水准管气泡居中，视线即为水平视线 1. 从符合气泡观察镜中观察两端气泡必须严密无奈何成U字形

- 1 - 水准仪计算最简单方法

水准仪是一种测量高程的仪器，广泛应用于土木工程、建筑工程、地理勘测等领域。在使用水准仪进行测量时，需要进行一系列的计算和处理，以得出最终的高程测量结果。本文将介绍水准仪计算最简单的方法，帮助读者更好地掌握水准仪的使用技巧。

一、水准仪的基本原理

水准仪是一种基于重力加速度原理的测量仪器，其主要原理是利用水平线的稳定性进行高程测量。水准仪由望远镜、平台、水平圆盘等部分组成，通过调整水平圆盘使得望远镜视线与水平线保持一致，从而获得测量点的高程数据。

二、水准仪测量的基本步骤

水准仪测量的基本步骤包括：

1. 设定基准点，确定测量起点和终点。

2. 安装水准仪，调整水平圆盘，使其与水平线保持一致。

3. 通过望远镜观测起点和终点的高程，并记录数据。

4. 计算起点和终点之间的高程差，得到测量结果。

三、水准仪计算最简单的方法

水准仪的计算方法有多种，但是为了简化计算过程，我们可以采用以下最简单的方法：

1. 直接相减法

直接相减法是最简单的计算方法，其原理是将测量终点的高程减去测量起点的高程，得到两点之间的高程差。这种方法适用于简 - 2 - 单的高程测量，但是在复杂地形或长距离测量时可能会出现误差。

2. 加减平均法

加减平均法是一种更加准确的计算方法，其原理是将起点高程与终点高程相加，再除以2，得到两点之间的平均高程。然后将平均高程减去起点高程，得到起点到终点之间的高程差。这种方法适用于复杂地形或长距离测量，可以减小误差。

3. 级差法

级差法是一种更加精确的计算方法，其原理是将测量线路分成若干级，每级测量高程差，然后将各级高程差相加得到总高程差。这种方法适用于复杂地形或长距离测量，可以大大减小误差。

四、水准仪计算的注意事项

水准测量步骤

水准测量步骤

水准测量是一种测量高程的方法，用于确定地面上不同点之间的高度差，是土木工程、建筑工程等领域中必不可少的一项技术。下面将详细介绍水准测量的步骤。

一、前期准备

1.选取测区：首先需要确定需要进行水准测量的区域，包括起点和终点。

2.制定计划：根据实际需求和测区情况，制定合理的测量计划，包括起点和终点的位置、路线、站点数量等。

3.检查设备：检查所需仪器设备是否完好，并进行必要的校正和调试。

4.选择天气：选择晴朗、无风或微风天气进行测量，以保证数据精度。

二、基础设置

1.确定基准面：在进行水准测量前需要确定基准面，即所有高程数据参考的基础平面。常用基准面有海平面、大地水准面等。

2.设置起始标志：在起点处设置一个标志物或标志桩，并记录其高程值。这个标志物将作为整个测量过程中参考高程值的起始点。

3.建立控制点：在测量路线上适当位置建立控制点，并记录其高程值。这些控制点将作为整个测量过程中参考高程值的固定点。

三、测量过程

1.进行前视：在起始标志物处设置水准仪，并对准第一个控制点，进行前视。记录仪器读数和望远镜中的刻度值。

2.进行后视：移动水准仪到下一个控制点，对准上一个控制点，进行后视。同样记录仪器读数和望远镜中的刻度值。

3.计算高差：根据前视和后视的仪器读数和望远镜中的刻度值，计算出两个站点之间的高差。

4.校正误差：在进行多次测量时，由于各种因素可能会导致误差产生，需要对数据进行校正。

5.记录数据：将每个站点之间的高差数据记录下来，并标注相应的站名和地理位置信息。

四、数据处理

1.计算平均高差：将多次测量得到的同一站点之间的高差数据取平均值，以提高数据精度。

2.求解未知高程：在已知起始标志物处的高程基础上，通过累加各站点之间的平均高差，求得终点的高程值。

3.绘制高程图：将测量得到的各站点高程数据绘制成高程图，以便更直观地了解地形变化和地面起伏情况。

水准仪的计算方法

水准仪是一种用于测量地面高程差的工具，常用于建筑、道路和水利工程中。它通过测量地面上某一点与参考水平面的高度差来确定地面的高程。本文将介绍水准仪的计算方法，包括基本原理、操作步骤和计算公式。

一、基本原理

水准仪的基本原理是利用重力的作用来确定地面的高程差。它由一个水平圆盘和一个视线器组成，视线器上有一个准线，用来对准测量点。水准仪的水平圆盘可以通过调节来使其保持水平状态。当视线器的准线与测量点在同一水平线上时，标尺上的读数即为该点的高程差。

二、操作步骤

使用水准仪进行高程测量的一般步骤如下：

1. 设置基准点：选择一个已知高程的点作为基准点，通常选择已经测量过高程的点或者使用地图上标注的高程点。

2. 安装水准仪：将水准仪放置在基准点附近的平稳地面上，并调节水平圆盘使其保持水平状态。

3. 对准视线：通过调节视线器的高度和方向，使准线准确对准测量点。

4. 读取高程差：在视线器上的标尺上读取准线与水平圆盘上刻度的相对位置，即为该点的高程差。

5. 移动水准仪：将水准仪移动到下一个测量点，并重复2-4步骤，直到完成所有测量。

三、计算方法

水准仪的计算方法是根据测量得到的高程差数据进行计算。一般情况下，可以使用以下公式进行计算：

高程差 = 基准点高程 + 视线器读数 - 水准仪仪器高程

其中，基准点高程是已知的，视线器读数是通过读取准线在标尺上的位置得到的，水准仪仪器高程是水准仪底部到准线的距离，需要在测量前进行仪器调整和测量时进行修正。

四、注意事项

在进行水准测量时，需要注意以下事项：

1. 要选择平稳的地面放置水准仪，并保持其水平状态，以确保测量的准确性。

2. 在对准视线时，要注意避免视线受到障碍物的干扰，以免影响测量结果。

3. 水准仪的仪器高程需要在测量前进行调整，并在测量时进行修正，以保证计算结果的准确性。

4. 在移动水准仪时，要小心轻放，避免对仪器造成损坏。
