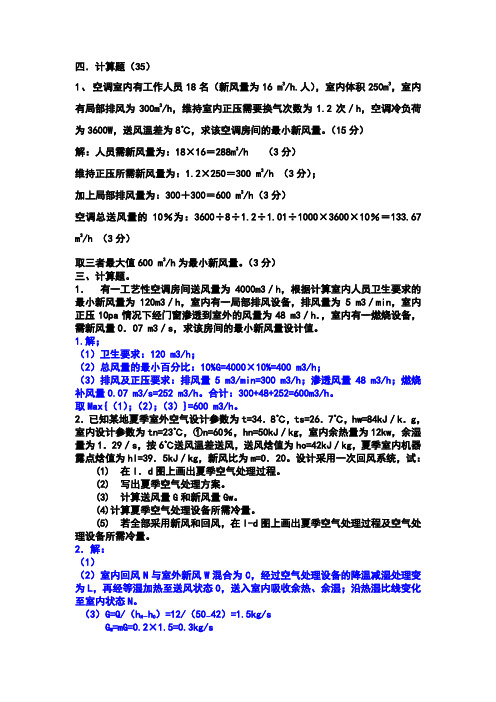

四．计算题（35）1、空调室内有工作人员18名（新风量为16 m3/h.人），室内体积250m3，室内有局部排风为300m3/h，维持室内正压需要换气次数为1.2次／h，空调冷负荷为3600W，送风温差为8℃，求该空调房间的最小新风量。
（15分）解：人员需新风量为：18×16＝288m3/h （3分）维持正压所需新风量为：1.2×250＝300 m3/h （3分）；加上局部排风量为：300＋300＝600 m3/h（3分）空调总送风量的10％为：3600÷8÷1.2÷1.01÷1000×3600×10％＝133.67 m3/h （3分）取三者最大值600 m3/h为最小新风量。
（3分）三、计算题。
1．有一工艺性空调房间送风量为4000m3／h，根据计算室内人员卫生要求的最小新风量为120m3／h，室内有一局部排风设备，排风量为5 m3／min，室内正压10pa情况下经门窗渗透到室外的风量为48 m3／h．，室内有一燃烧设备，需新风量0．07 m3／s，求该房间的最小新风量设计值。
1.解；（1）卫生要求：120 m3/h；（2）总风量的最小百分比：10%G=4000×10%=400 m3/h；（3）排风及正压要求：排风量5 m3/min=300 m3/h；渗透风量48 m3/h；燃烧补风量0.07 m3/s=252 m3/h。
合计：300+48+252=600m3/h。
取Max{（1）；（2）；（3）}=600 m3/h。
2．已知某地夏季室外空气设计参数为t=34．8℃，ts=26．7℃，hw=84kJ／k．g，室内设计参数为tn=23℃，①n=60％，hn=50kJ／kg，室内余热量为12kw，余湿量为1．29／s，按6℃送风温差送风，送风焓值为ho=42kJ／kg，夏季室内机器露点焓值为hl=39．5kJ／kg，新风比为m=O．20。

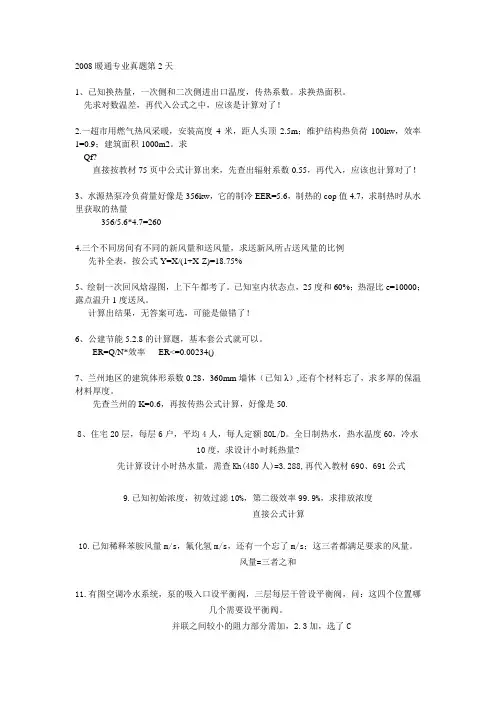

2008暖通专业真题第2天1、已知换热量，一次侧和二次侧进出口温度，传热系数。
求换热面积。
先求对数温差，再代入公式之中，应该是计算对了！2.一超市用燃气热风采暖，安装高度4米，距人头顶2.5m；维护结构热负荷100kw，效率1=0.9；建筑面积1000m2。
求Qf?直接按教材75页中公式计算出来，先查出辐射系数0.55，再代入，应该也计算对了！3、水源热泵冷负荷量好像是356kw，它的制冷EER=5.6，制热的cop值4.7，求制热时从水里获取的热量356/5.6*4.7=2604.三个不同房间有不同的新风量和送风量，求送新风所占送风量的比例先补全表，按公式Y=X/(1+X-Z)=18.75%5、绘制一次回风焓湿图，上下午都考了。
已知室内状态点，25度和60%；热湿比e=10000；露点温升1度送风。
计算出结果，无答案可选，可能是做错了！6、公建节能5.2.8的计算题，基本套公式就可以。
ER=Q/N*效率ER<=0.00234()7、兰州地区的建筑体形系数0.28，360mm墙体（已知λ）,还有个材料忘了，求多厚的保温材料厚度。
先查兰州的K=0.6，再按传热公式计算，好像是50.8、住宅20层，每层6户，平均4人，每人定额80L/D。
全日制热水，热水温度60，冷水10度，求设计小时耗热量?先计算设计小时热水量，需查Kh(480人)=3.288,再代入教材690、691公式9.已知初始浓度，初效过滤10%，第二级效率99.9%，求排放浓度直接公式计算10.已知稀释苯胺风量m/s，氟化氢m/s，还有一个忘了m/s；这三者都满足要求的风量。
风量=三者之和11.有图空调冷水系统，泵的吸入口设平衡阀，三层每层干管设平衡阀，问：这四个位置哪几个需要设平衡阀。
并联之间较小的阻力部分需加，2.3加，选了C12.一个机房内四组空调器，噪音分别为85，80，75，70，求总的声功率级。
直接迭代=86.7dB13.直燃溴化锂，已知烧天然气量还有发热值，耗电量，制冷量；求其制冷系数制冷系数=制冷量/（燃气量*热值+耗电量）14.一个4层的办公楼，二层的一个房间，已知外墙南向窗的基本耗热量，冷风渗透量，外窗的附加-15%，热物料散热量（一天一班，一班8h）；求此房间的热负荷。

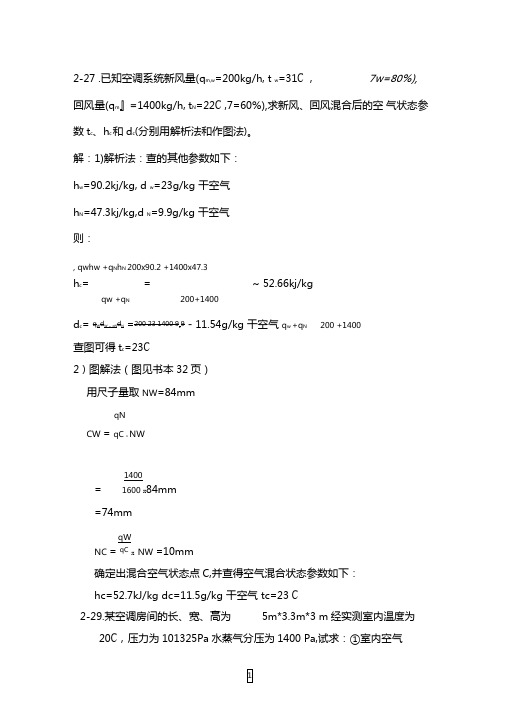

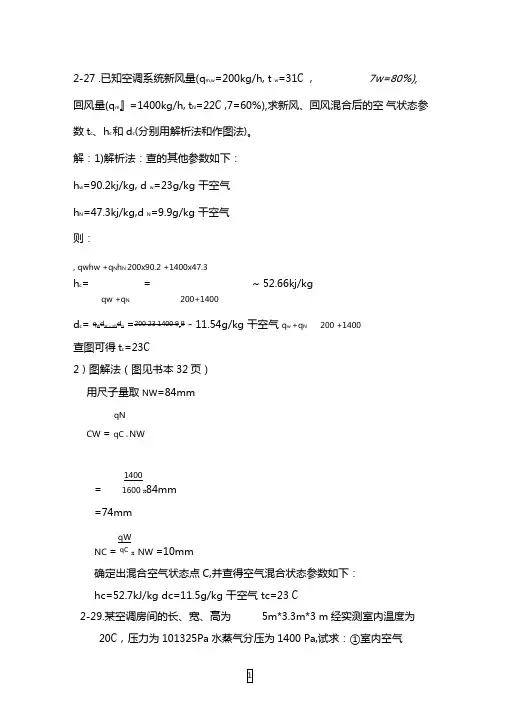

2-27 .已知空调系统新风量(q m,w=200kg/h, t w=31C , 7w=80%),回风量(q m』=1400kg/h, t N=22C ,7=60%),求新风、回风混合后的空气状态参数t c、h c和d c(分别用解析法和作图法)。
解：1)解析法：查的其他参数如下：h w=90.2kj/kg, d w=23g/kg 干空气h N=47.3kj/kg,d N=9.9g/kg 干空气则：, qwhw +q N h N 200x90.2 +1400x47.3h c= = ~ 52.66kj/kgqw +q N 200+1400d c= q W d W - qN d N =200 23 1400 9.9 - 11.54g/kg 干空气q w +q N 200 +1400查图可得t c=23C2）图解法（图见书本32页）用尺子量取NW=84mmqNCW = qC x NW1400= 1600 x84mm=74mmqWNC = qC x NW =10mm确定出混合空气状态点C,并查得空气混合状态参数如下：hc=52.7kJ/kg dc=11.5g/kg 干空气tc=23 C2-29.某空调房间的长、宽、高为5m*3.3m*3 m经实测室内温度为20C，压力为101325Pa水蒸气分压为1400 Pa,试求：①室内空气的含湿量d;②室内空气的比焓h;③室内空气的相对湿度「；④室内干空气质量；⑤室内水蒸气质量；⑥如果室内空气沿等温线加温至饱和状态，问变化的角系数是多少？加入的水蒸气量是多少？解：①由题意知：p q =1400 Pa p g 二p a - p q =99925 Pa室内空气的含湿量d=0.622 旦=0.622*1400/99925 8.71 g kgP g干空气②室内空气的比焓h=1.01t+d(2500+1.84t)=1.01*20+0.00871* (2500+1.84t)=42.30 kj kg③查表2-2可知，20C时饱和水蒸气分压力为2331 Pa室内空气的相对湿度二旦*100%=1400/2331*100%=60%P q,b④ 是捏空气的=0.003484铲0.0013晋=0.0034841驚5-需则室内干空气质量m=kg m3「V=1.198*5*303*3=59.3kg⑤干空气密度叮=-^二101325=1.205 kg m3g R g T 287*(273+20)水蒸气的密度订二，-订=0.007 kg m3则室内水蒸气质量叫=，qV=0.007*5*303*3=0.3465kg⑥加热至饱和状态d b =0.015 kg kg干空气d =d b-d =6.29 g kg 干空气即对应1kg干空气的湿空气应加入6.29g水蒸气而m g =59.6475kg所以应加入的水蒸气为0.3752kg 水蒸气3-23.有一空调房间，冷负荷3kw,湿负荷3kg/h 全年不变，热负荷 2kw,室内 t n =20C 士 1C, © =55C 士 5C, B=101325Pa 求夏、冬送 风状态点和送风量(设全年风量不变)？ 答：⑴夏季房间热湿比 x = 2 = ^^ KJ/kg=3600 KJ/kgW 1/1200在h-d 图上确定室内状态点N x ，通过该点画出；x =3600的过程线，取 送风温度以=120, △ t °=8C ，得送风状态点O x ，在h-d 图上查得： d N x =8g/kg , h N x=40.5KJ/kg d °x =0.2g/kg , h e x =12.5KJ/kgq m = W 〜0.107 kg/sd N x -d O x(2)冬季由于全年风量不变，则d O d =d O x=0.2 g/kg 房间热湿比 ^x = — = -- kJ/kg= -2400kJ/kg W 3/3600 则q m~ 0.107 kg/s由 h °d =1.01 6+ (2500+1.84 G) d O d ，得t O d 〜58.09 C,由h O d , t O d 则可确定出送风状态点4-24.试在h-d 图上分别画出下列各空气状态变化过程:a ） 喷雾风扇加湿b ） 喷蒸汽加湿c ） 潮湿地面洒水蒸发加湿d ） 喷水室内循环绝热加湿e ） 电极式加湿器加湿h °d =h N d - —〜59.19kJ/kgqa）为等焓加湿，如图A > Eb）为等温加湿，如图A > Fc）为等焓加湿，如图A > Ed）为等焓加湿，如图A > Ee）为等温加湿，如图A > F6-25•假设有公用的一个空调系统的三个房间，室内状态都是t=22 C ±1C,①=50%5%各房间的负荷情况如下：房间号 1 2 3余热量Q/（W）2600 3500 3400余湿量W/（kg/h） 2 2 3根据送风温差不得大于7 C的原则，求各房间送风状态点及送风量（考虑送风状态点相同及不同两种方案）。

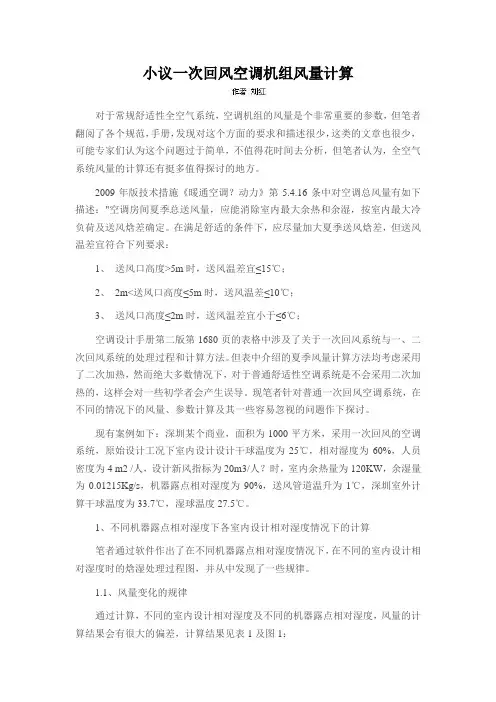

小议一次回风空调机组风量计算对于常规舒适性全空气系统，空调机组的风量是个非常重要的参数，但笔者翻阅了各个规范，手册，发现对这个方面的要求和描述很少，这类的文章也很少，可能专家们认为这个问题过于简单，不值得花时间去分析，但笔者认为，全空气系统风量的计算还有挺多值得探讨的地方。
2009年版技术措施《暖通空调？动力》第5.4.16条中对空调总风量有如下描述："空调房间夏季总送风量，应能消除室内最大余热和余湿，按室内最大冷负荷及送风焓差确定。
在满足舒适的条件下，应尽量加大夏季送风焓差，但送风温差宜符合下列要求：1、送风口高度>5m时，送风温差宜≤15℃；2、2m<送风口高度≤5m时，送风温差≤10℃；3、送风口高度≤2m时，送风温差宜小于≤6℃；空调设计手册第二版第1680页的表格中涉及了关于一次回风系统与一、二次回风系统的处理过程和计算方法。
但表中介绍的夏季风量计算方法均考虑采用了二次加热，然而绝大多数情况下，对于普通舒适性空调系统是不会采用二次加热的，这样会对一些初学者会产生误导。
现笔者针对普通一次回风空调系统，在不同的情况下的风量、参数计算及其一些容易忽视的问题作下探讨。
现有案例如下：深圳某个商业，面积为1000平方米，采用一次回风的空调系统，原始设计工况下室内设计设计干球温度为25℃，相对湿度为60%，人员密度为4 m2 /人，设计新风指标为20m3/人？时，室内余热量为120KW，余湿量为0.01215Kg/s，机器露点相对湿度为90%，送风管道温升为1℃，深圳室外计算干球温度为33.7℃，湿球温度27.5℃。
1、不同机器露点相对湿度下各室内设计相对湿度情况下的计算笔者通过软件作出了在不同机器露点相对湿度情况下，在不同的室内设计相对湿度时的焓湿处理过程图，并从中发现了一些规律。
1.1、风量变化的规律通过计算，不同的室内设计相对湿度及不同的机器露点相对湿度，风量的计算结果会有很大的偏差，计算结果见表1及图1：当室内设计相对湿度从45%递增到70%时，室内设计风量增加的趋势将非常明显，由45%时的19529m3/h增大到70%时的70095m3/h，最大风量差不多为最小风量的3.6倍！从图2中可看出，当室内设计温度均为25°C时，由于室内设计相对湿度为45%较70%向左偏移了很多，而两种情况下热湿比都是一样的，均为9876，从而根据机器露点相对湿度90%及送风管道温升1℃则很容易在焓湿图中找两者的送风状态点O1和点O2，其中O1和O2点送风干球温度分别为11.2℃和21.2℃，两种情况下，余热余湿均不变，由于送风温差相差很大从而导致计算出来的风量结果也相差很大。
2.湿空气的水蒸气分压力和水蒸气饱和分压力有什么区别？它们是否受大气压影响？答：湿空气中水蒸气分压力是指在某一温度下，水蒸气独占湿空气的体积时所产生的压力。
水蒸气分压力的大小反映了空气中水蒸气含量的多少。
当空气中水蒸气含量超过某一限量时，多余的水气会以水珠形式析出，此时水蒸气处于饱和状态。
我们将干空气与饱和水蒸汽的混合物称为饱和湿空气，相应于饱和状态下的水蒸汽压力，称为该温度时的饱和分压力。
水蒸气饱和分压力由湿空气温度唯一决定，而不饱和水蒸汽分压与大气压力有关，由实际的大气压决定。
3.绝对湿度、相对湿度和含湿量的物理意义有什么不同？为什么要用这三种不同的湿度来表示空气的含湿情况？它们之间有什么关系？答：湿空气的绝对湿度是指每立方米湿空气中含有的水蒸气的质量。
相对湿度就是在某一温度下，空气的水蒸气分压力与同温度下饱和湿空气的水蒸气分压力的比值。
含湿量是指对应于1kg干空气的湿空气中所含有的水蒸气量。
湿空气状态的确定，除了常用参数外，还必须有描述湿空气中水蒸气含量的参数，通常采用绝对湿度、相对湿度和含湿量等参数来说明。
相对湿度和含湿量都是表示湿空气含有水蒸汽多少的参数，但两者意义不同：相对湿度反应湿空气接近饱和的程度，却不能表示水蒸汽的具体含量；含湿量可以表示水蒸汽的具体含量，但不能表示湿空气接近饱和的程度。
当湿空气的压力p一定时，湿空气的含湿量d取决于湿空气的相对湿度 。
4.试分析人在冬季的室外呼气时，为什么看得见是白色的？冬季室内供暖时，为什么嫌空气干燥？答：人呼出的空气的露点温度一定，而冬季空气温度低于其露点温度。
人体体温高于外界很多时，哈气含有体内水分，是气态的，当呼气时，气态的水从体内出来碰到温度很低的室外温度，气态马上因温度降低放热变成液态的小水珠，就成了看到的白色雾气。
冬季墙体的温度低，可能会使得空气结露，使得空气的含湿量降低，随着温度的升高相对湿度也会降低。
冬季室内供暖时，室内的暖气温度高，使室内的温度升高而导致水分被蒸发外出，空气湿度相应减小，因此使室内的空气干燥。
例题1：
某汽轮机组的参数为：P =13.24MPa, =550, Pc =0.0049MPa 0t 0℃ 若汽℃与之相配的锅炉参数 ,555= 13.83MPa,=P ,125MW =Pe b b t
轮机按朗肯循环方式运行，ηηηηri =0.911,m =0.98,g =0.985b =08., 厂用电率ξ求：=007.,
① 汽轮发电机组的汽耗量和汽耗率、热耗量和热耗率
② 锅炉设备的热耗量（不计锅炉排污热损失）、标准煤耗量
③ 发电厂的热耗量、热耗率、热效率、标准煤耗率和供电标准煤耗率 解：
思路：计算前的准备－功率方程求解汽耗量－汽耗率－热耗量和热耗率
例题2：
某汽轮机组的参数为：P =3.43MPa, =435, Pc =0.0068MPa 0t 0℃ ηηηη若回热采用一级混合式加热，ri =0.84,mg =0.958,b p =0828., P =0.585MPa,1
① 从热量利用角度，说明回热加热的热经济性的提高；
② 从给水加热过程的熵增，说明回热加热的热经济性的提高
解：
思路：① 先计算无回热时的经济性指标
过程：计算前的准备－功率方程求解汽耗量－汽耗率－热耗量和热耗率 再计算有回热时的积极性指标
② 搞清楚无回热和有回热时的熵变化（终点不变、起点发生了变化）。

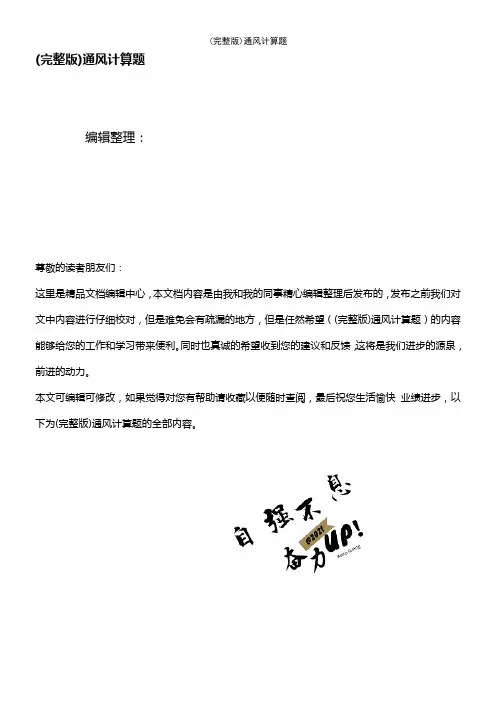

(完整版)通风计算题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)通风计算题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)通风计算题的全部内容。
（完整版）通风计算题编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方，但是我们任然希望 (完整版）通风计算题这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区,这将是我们进步的源泉,前进的动力。
本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <（完整版）通风计算题〉这篇文档的全部内容.五、计算题1、 在某一通风井巷中,测得1、2两断面的绝对静压分别为101324.7 Pa 和101858 Pa ，若S 1=S 2，两断面间的高差Z 1-Z 2=100米,巷道中m12=1.2kg/m 3，求：1、2两断面间的通风阻力，并判断风流方向。
解：假设风流方向从1到2，列能量方程： H r12=(P 1—P 2)+（v 12ρ1/2— v 22ρ2/2）+(Z 1-Z 2） ρg =（101324。
7—101858）+0+100×1.2×9。
81 =643.9J/m 3由于其阻力值为正，所以原假设风流方向正确。
从1到2。
2、 某矿井为中央式通风系统，测得矿井通风总阻力h Rm =2800Pa ，矿井总风量Q =70m 3/s ，求矿井总风阻R m 和等积孔A ，评价其通风难易程度.解:Rm=h Rm /Q 2=2800/702=0。
第一节空气调节基础1．已知湿空气的一个状态参数（比如温度），能不能确定其他参数？答：已知湿空气的一个状态参数是不可能确定其他参数的。
因为湿空气常用的状态参数有四个：温度（t）、湿度（d）、焓（h）、相对湿度（φ）。
只有知道这四个常用参数中的任意两个参数，方能确定湿空气的状态点，同时也就可以确定湿空气的其他各个参数。
（参考教材第274页）2．焓湿图有几条主要参数线？分别表示哪一个物理量？试绘出简单的焓湿图。
答：焓湿图中有四条主要的参数线，即等比焓线、等含湿量线、等温线和等相对湿度线。
（参考教材第274页）3．热湿比有什么物理意义？为什么说在焓湿图的工程应用中热湿比起到至关重要的作用？答：热湿比ε是湿空气状态变化时其焓的变化（△h）和含湿量的变化（△d）的比值,它描绘了湿空气状态变化的方向。
在空调设计中，ε值通常用房间的余热(Q)余湿(W)的比值来计算，在焓湿图中热湿比线通过房间的设计状态点，此时ε线描述了送入房间的空气吸热吸湿后使房间状态稳定在设计状态点的变化方向和过程。
（参考《空气调节》，建工出版社，赵荣义等编，第10页）4．分别简述工程上怎样实现等焓过程、等温过程和等湿过程的空气处理。
答：（1）等焓加湿过程：用循环水喷淋空气，当达到稳定状态时，水的温度等于空气的湿球温度，且维持不变。
这时喷淋水从空气中获得热量而蒸发，以水蒸气的形式回到空气中，所以空气变化近似等焓的过程，在这个过程中空气被冷却加湿。
（2）等温加湿过程：向空气中喷入蒸汽，控制蒸汽量，不使空气含湿量超出饱和状态，由于空气所增加的水蒸汽带入的热量很少，所以此时空气状态变化近似于等温加湿过程。
（3）等湿加热或等湿冷却过程：空气通过加热器使温度升高，没有额外的水分加入，所以其含湿量不变。
空气通过冷却器被处理时，控制冷却器的表面温度高于被处理空气的露点温度，从而空气在冷却器表面不发生结露现象，以实现等湿冷却（或称为干冷）的过程。
5.影响人体热舒适的主要因素是什么？答：人在某一热环境中要感到热舒适，必须要满足以下三个条件：（1）人体蓄热率S＝0（最主要条件），即M－W－R－C－E＝0，式中：M—人体能量代谢率，W—人体所作机械功，E—汗液蒸发和呼出的水蒸气所带走的热量，R—穿衣人体外表面与周围表面间的辐射换热量，C—穿衣人体外表面与周围环境之间的对流换热量。
3/h（空气密度1.2kg/m3）
8℃温差送风的一次回风冬夏季过程设计计算。
露点送风一次回风设计过程。
冬季一次回风过程
第2章例题中的北京某房间，北京夏季室外计算干球温度33.2℃，湿球温度26.4℃（i=82.95Kj/kg），冬季室外计算干球温度-12℃，相对湿度45%（i=-10.56 Kj/kg）。
室内计算温度26℃，相对湿度50%（i=53.18 Kj/kg）。
夏季冷负荷（围护结构加室内热源设备照明人员负荷）4.36kW,湿负荷1.06kg/h=0.000295kg/s,冬季热负荷-2.08kW.室内有10人，每人新风量30m3/h（空气密度1.2kg/m3）
夏季风机盘管加独立新风系统设计计算
冬季风机盘管加独立新风系统设计计算
解：
夏季：新风量0.1kg/s
送风量4.36/(53.18-38.454)=0.296 kg/s
Im=（0.296*38.454-0.1*53.18）/0.196=30.955kj/kg
风机盘管风量0.196 kg/s
风机盘管冷量=0.196*（53.18-30.955）=4.36Kw
新风冷量=0.1*（82.95-51.601）=3.13kW
冬季：
热湿比=-7051
同夏季送风量=0.296 kg/s，得0点53.18-（-2.08/0.296）=60.207 kj/kg 新风量GW/G=MO/MK，所以新风量=0.029 kg/s
新风机冷量0.029*（37.078-（-10.56））=1.4kW
回风量（风机盘管风量）0.267 kg/s
风机盘管冷量=0.267*（62.763-53.18）=2.55 kW
均小于夏季，校核可以采用同一设备满足设计要求。
第一节空气调节基础1．已知湿空气的一个状态参数（比如温度），能不能确定其他参数？答：已知湿空气的一个状态参数是不可能确定其他参数的。
因为湿空气常用的状态参数有四个：温度（t）、湿度（d）、焓（h）、相对湿度（φ）。
只有知道这四个常用参数中的任意两个参数，方能确定湿空气的状态点，同时也就可以确定湿空气的其他各个参数。
（参考教材第274页）2．焓湿图有几条主要参数线？分别表示哪一个物理量？试绘出简单的焓湿图。
答：焓湿图中有四条主要的参数线，即等比焓线、等含湿量线、等温线和等相对湿度线。
（参考教材第274页）3．热湿比有什么物理意义？为什么说在焓湿图的工程应用中热湿比起到至关重要的作用？答：热湿比ε是湿空气状态变化时其焓的变化（△h）和含湿量的变化（△d）的比值,它描绘了湿空气状态变化的方向。
在空调设计中，ε值通常用房间的余热(Q)余湿(W)的比值来计算，在焓湿图中热湿比线通过房间的设计状态点，此时ε线描述了送入房间的空气吸热吸湿后使房间状态稳定在设计状态点的变化方向和过程。
（参考《空气调节》，建工出版社，赵荣义等编，第10页）4．分别简述工程上怎样实现等焓过程、等温过程和等湿过程的空气处理。
答：（1）等焓加湿过程：用循环水喷淋空气，当达到稳定状态时，水的温度等于空气的湿球温度，且维持不变。
这时喷淋水从空气中获得热量而蒸发，以水蒸气的形式回到空气中，所以空气变化近似等焓的过程，在这个过程中空气被冷却加湿。
（2）等温加湿过程：向空气中喷入蒸汽，控制蒸汽量，不使空气含湿量超出饱和状态，由于空气所增加的水蒸汽带入的热量很少，所以此时空气状态变化近似于等温加湿过程。
（3）等湿加热或等湿冷却过程：空气通过加热器使温度升高，没有额外的水分加入，所以其含湿量不变。
空气通过冷却器被处理时，控制冷却器的表面温度高于被处理空气的露点温度，从而空气在冷却器表面不发生结露现象，以实现等湿冷却（或称为干冷）的过程。
5.影响人体热舒适的主要因素是什么？答：人在某一热环境中要感到热舒适，必须要满足以下三个条件：（1）人体蓄热率S＝0（最主要条件），即M－W－R－C－E＝0，式中：M—人体能量代谢率，W—人体所作机械功，E—汗液蒸发和呼出的水蒸气所带走的热量，R—穿衣人体外表面与周围表面间的辐射换热量，C—穿衣人体外表面与周围环境之间的对流换热量。
空调冷负荷计算第一章：室内冷负荷计算1 人体负荷1.1 人体散热形成的冷负荷 (3)1.2 人体潜热散热引起的冷负荷 (3)1.3 人体总冷负荷 (3)1.4 大空间商场人员估算表 (3)1.5 详细人体负荷计算过程表 (4)2 照明散热形成的冷负荷2.1 人体散热形成的冷负荷 (4)2.2 详细照明冷负荷计算表 (4)3 设备散热形成的冷负荷3.1 设备和用具显热散热形成的冷负荷 (5)3.2 在电子设备散热量 (5)3.3 在电动设备中当工艺设备及其电动机都放在室内时设备的散热量 (5)3.4 详细设备冷负荷计算表 (6)4 维护结构冷负荷计算4.1 外墙和屋面瞬变传热引起的冷负荷 (7)4.2 内围护结构冷负荷 (7)4.3 外玻璃窗瞬变传热引起的冷负荷 (7)4.4 透过玻璃窗的日射得热引起的冷负荷 (8)4.5 维护结构冷负荷计算表 (8)5 人体散湿量5.1 人体散湿量计算 (10)5.2 人体散湿量计算表 (10)6 室内冷负荷量汇总 (11)第二章：空调夏季回风过程2.1 A1一层一次回风空调系统计算 (11)2.2 A1二层一次回风空调系统计算 (12)2.3 A1三层一次回风空调系统计算 (13)2.4 A2一层一次回风空调系统计算 (15)2.5 A2二层一次回风空调系统计算 (16)2.6 A2三层一次回风空调系统计算 (17)第三章：空调机组冷量的修正与确定3.1 空调机组冷量修正要点 (18)3.2 空调机组冷量修正与确定计算表 (19)第一章室内冷负荷计算1、人体负荷1.1、人体显热散热形成的冷负荷Qc(τ)=qs n φ CLQ （1-1）式中qs —不同室温和劳动性质成年男子显热散热量，W，由《民用建筑空调设计》表2-66查得百货商店在极轻劳动下室温26℃时的显热热量为58.15W；n —室内全部人数；φ—群集系数，由《民用建筑空调设计》表2-67查得百货商店的群集系数为0.89；CLQ —人体显热散热冷负荷系数，对于人员密集的场所，由于人体对维护结构和室内物品的辐射换热量相应减少，可取CLQ=1；1.2、人体潜热散热引起的冷负荷Qc(τ) = ql n φ（1-2）式中ql —不同室温和劳动性质成年男子潜热散热量，W，由《民用建筑空调设计》表2-66查得查得百货商店在极轻劳动下室温26℃时的潜热热量为123.28W；n，φ—同式（1-1）。
分析题1、某空调系统的空气处理装置如下图所示，请在i-d图上定性的画出其夏季空气处理过程。
并用“W-N 混合”的形式表示空气的处理过程及所用设备。
答案：2、在同一个i-d图上画出一次回风系统和二次回风系统夏季空气调节过程（假设送风状态O点相同，并且室内设计状态N点相同），并用类似“W-N混合”的形式表示出空气的调节过程，同时分析二种系统的能耗。
答案：一次回风系统空气调节过程：二次回风系统空气调节过程：一次回风系统冷负荷包括房间冷负荷、新风冷负荷和再热量冷负荷三部分。
二次回风冷负荷包括房间冷负荷、新风冷负荷两部分，因此二次回风系统较一次回风系统节省的能量是再热冷负荷。
3、输送12°C水的薄壁导管通过空气湿度为23°C相对湿度为60%的房间，管子未保湿。
试问薄壁导管表面能否结露？如有结露应该采取什么措施？画出相应的i-d图。
答案：在i-d图上找出tg=23°C，Φ=60%的交点，由其交点得到该房间空气的露点为tl=15°C，则当薄壁导管通过房间时，忽略薄壁导管的温差，水管壁表面的温度低于房间空气的露点温度，管壁上就会产生凝水现象；此时采用对冷水管道设置保温层措施，提高水管壁表面的温度，就会防止管道表面出现凝水现象。
4、有一房间，空气干球温度为18°C，墙内表面温度为9°C，欲保持墙上不产生凝结水，房间的最大相对湿度和含湿量应不超过多少？画出相应的i-d图。
答案：在i-d图上找出tg=18°C，tl=9°C的交点，其交点参数为Φ=55%，d=7g/kg干，当Φ≥55%时，或d≥7g/kg干时，上就会产生凝水现象，因此，房间的最大相对湿度和最大含湿量分别不应超过Φmax=55%；dmax=7g/kg干，才不会使墙上产生凝水。
5、采用冷负荷系数法计算空调负荷时，当计算不透明维护结构（如墙体、屋顶）冷负荷时需要做那些修正？其修正式的形式如何？答案：不透明维护结构冷负荷计算公式为QL=KF（tl’-tn）其中，冷负荷温度tl’需进行修正，修正公式为tl’=(tl+td)kα•kρ,式中tl为基于北京地区的冷负荷温度，td为地点修正系数，北京地区的地点修正系数td=0；kα为维护结构外表面放热系数的修正值；kρ为维护结构吸收系数的修正值。
3/h (空气密度 1.2kg/m3)
8 C温差送风的一次回风冬夏季过程设计计算。
露点送风一次回风设计过程。
冬季一次回风过程
第2章例题中的北京某房间，北京夏季室外计算干球温度33.2 C,湿球温度26.4 C
(i=82.95Kj/kg ),冬季室外计算干球温度-12 C,相对湿度45%(i=-10.56 Kj/kg )。
室内计算温度26r，相对湿度50% (i=53.18 Kj/kg )。
夏季冷负荷(围护结构加室内热源设备照明人员负荷)4.36kW,湿负荷 1.06kg/h=0.000295kg/s,冬季热负荷-2.08kW.室内有10人, 每人新风量30nVh (空气密度1.2kg/m3)
夏季风机盘管加独立新风系统设计计算
冬季风机盘管加独立新风系统设计计算
解：
夏季：新风量0.1kg/s
送风量 4.36/(53.18-38.454)=0.296 kg/s
Im= (0.296*38.454-0.1*53.18 ) /0.196=30.955kj/kg
风机盘管风量0.196 kg/s
风机盘管冷量=0.196* (53.18-30.955 ) =4.36Kw
新风冷量=0.1* (82.95-51.601 ) =3.13kW
冬季：
热湿比=-7051
同夏季送风量=0.296 kg/s ，得0 点53.18- (-2.08/0.296 )=60.207 kj/kg 新风量GW/G=MO/M!所以新风量=0.029 kg/s
新风机冷量0.029*(37.078-(-10.56 ))=1.4kW 回风量(风机盘管风量) 0.267 kg/s
风机盘管冷量=0.267* (62.763-53.18 )=2.55 kW 均小于夏季，校核可以采用同一设备满足设计要求。
