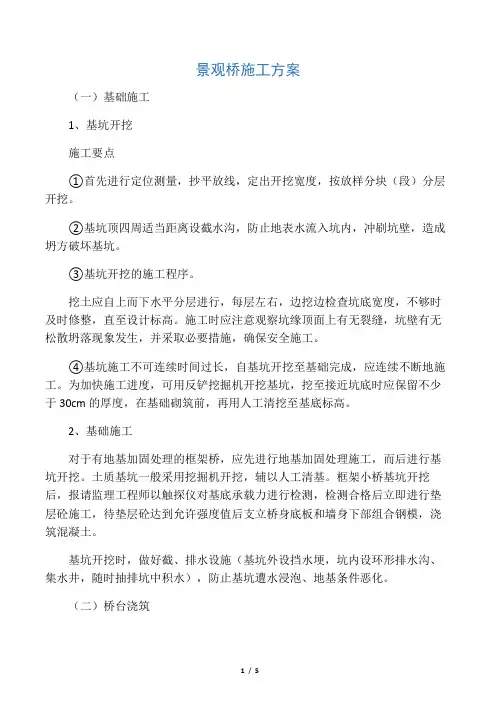

景观桥施工方案

（一）基础施工

1、基坑开挖

施工要点

①首先进行定位测量，抄平放线，定出开挖宽度，按放样分块（段）分层开挖。

②基坑顶四周适当距离设截水沟，防止地表水流入坑内，冲刷坑壁，造成坍方破坏基坑。

③基坑开挖的施工程序。

挖土应自上而下水平分层进行，每层左右，边挖边检查坑底宽度，不够时及时修整，直至设计标高。施工时应注意观察坑缘顶面上有无裂缝，坑壁有无松散坍落现象发生，并采取必要措施，确保安全施工。

④基坑施工不可连续时间过长，自基坑开挖至基础完成，应连续不断地施工。为加快施工进度，可用反铲挖掘机开挖基坑，挖至接近坑底时应保留不少于30cm的厚度，在基础砌筑前，再用人工清挖至基底标高。

2、基础施工

对于有地基加固处理的框架桥，应先进行地基加固处理施工，而后进行基坑开挖。土质基坑一般采用挖掘机开挖，辅以人工清基。框架小桥基坑开挖后，报请监理工程师以触探仪对基底承载力进行检测，检测合格后立即进行垫层砼施工，待垫层砼达到允许强度值后支立桥身底板和墙身下部组合钢模，浇筑混凝土。

基坑开挖时，做好截、排水设施（基坑外设挡水埂，坑内设环形排水沟、集水井，随时抽排坑中积水），防止基坑遭水浸泡、地基条件恶化。

（二）桥台浇筑

2 / 5

1、框架箱身施工之前应先将基础清洗干净，并注意以下要点；

框架小桥采用原位分节现浇。框架小桥身分两次浇筑成型：第1次浇筑底板及下梗肋以上墙身，第2次浇筑侧墙及顶板。框架模板，内外模采用组合钢模板；框架内采用满堂钢管支架，并按规定设剪刀撑和扫地杆等。为保证砼外观质量，框架小桥砼内外模均采用大块钢模，框身内顶板采用碗扣式脚手架支撑，腹板采用Φ16圆钢作为拉模筋，间距为70cm加固。钢筋在棚内集中弯制，运至现场绑扎成型。

混凝土由邻近拌和站集中供应，搅拌车运输，泵送或吊机提吊浇筑。浇筑底板前，对基础顶面进行凿毛并冲洗干净。为加强两次浇筑的连接和保证框架整体防水性能，水平施工缝做成“凹”字形，即在第1次浇筑时将厚度为边墙厚度的方木埋入混凝土中，待混凝土终凝后取出，且在方木取出前将施工缝凿毛、冲洗干净。底板混凝土达到设计强度的50%后，方可搭设支架、立模、绑扎钢筋、浇筑边墙及顶板混凝土。混凝土分层浇筑，层厚以30cm~40cm为宜。混凝土浇筑时，两边侧墙对称均衡进行，侧墙混凝土通过小直径导管或串筒浇筑，插入式振动器振实，底板、顶板混凝土采用插入式和平板式振动器振实。混凝土振捣过程中，防止漏捣或过捣。当顶板混凝土强度达到设计强度后，方可拆除模板及支撑，进行变形缝、防水层及附属工程施工。

景观桥施工方案

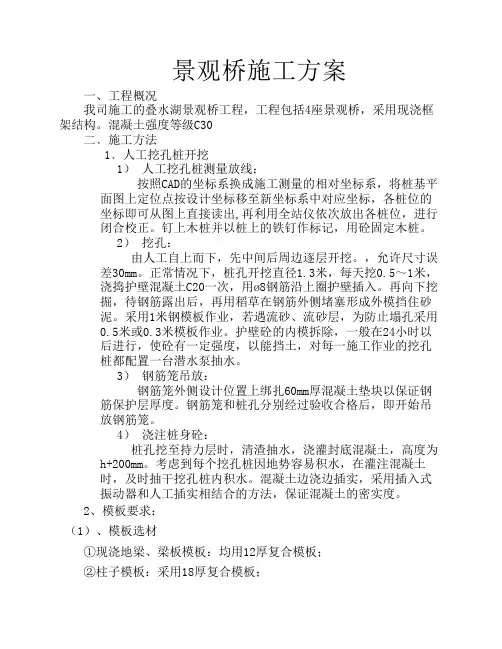

一、工程概况我司施工的叠水湖景观桥工程，工程包括4座景观桥，采用现浇框架结构。混凝土强度等级C30二﹑施工方法1﹑人工挖孔桩开挖1） 人工挖孔桩测量放线：按照CAD的坐标系换成施工测量的相对坐标系，将桩基平面图上定位点按设计坐标移至新坐标系中对应坐标，各桩位的坐标即可从图上直接读出,再利用全站仪依次放出各桩位，进行闭合校正。钉上木桩并以桩上的铁钉作标记，用砼固定木桩。2） 挖孔：由人工自上而下，先中间后周边逐层开挖。，允许尺寸误差30mm。正常情况下，桩孔开挖直径1.3米，每天挖0.5～1米，浇捣护壁混凝土C20一次，用ø8钢筋沿上圈护壁插入。再向下挖掘，待钢筋露出后，再用稻草在钢筋外侧堵塞形成外模挡住砂泥。采用1米钢模板作业，若遇流砂、流砂层，为防止塌孔采用0.5米或0.3米模板作业。护壁砼的内模拆除，一般在24小时以后进行，使砼有一定强度，以能挡土，对每一施工作业的挖孔桩都配置一台潜水泵抽水。3） 钢筋笼吊放：钢筋笼外侧设计位置上绑扎60mm厚混凝土垫块以保证钢筋保护层厚度。钢筋笼和桩孔分别经过验收合格后，即开始吊放钢筋笼。4） 浇注桩身砼：桩孔挖至持力层时，清渣抽水，浇灌封底混凝土，高度为h+200mm。考虑到每个挖孔桩因地势容易积水，在灌注混凝土时，及时抽干挖孔桩内积水。混凝土边浇边插实，采用插入式振动器和人工插实相结合的方法，保证混凝土的密实度。2、模板要求：

（1）、模板选材

①现浇地梁、梁板模板：均用12厚复合模板；

②柱子模板：采用18厚复合模板；（2）、模板必须符合下列规定

模板应保证工程结构和构件各部分形状和几何尺寸及相互位置的正

确；保证轴线位置的准确。

模板应具有足够的强度、刚度及稳定性，能可靠地承受新浇砼的重

量、侧压力以及施工荷载。

所有结构支模前均应由专人进行配板设计和画出配板放样图并编

号，余留量由缝模调整。

为防止混凝土在硬化过程中与模板粘结，影响脱模，在浇筑混凝土

之前，应在清理过的模板表面上（包括第一次使用的模板）涂刷隔离

景观桥施工方案

（一）基础施工

1、 基坑开挖

施工要点

①首先进行定位测量，抄平放线，定出开挖宽度，按放样分块（段）分层开挖。

②基坑顶四周适当距离设截水沟，防止地表水流入坑内，冲刷坑壁，造成坍方破坏基坑。

③基坑开挖的施工程序。

挖土应自上而下水平分层进行，每层0.3m左右，边挖边检查坑底宽度，不够时及时修整，直至设计标高。施工时应注意观察坑缘顶面上有无裂缝，坑壁有无松散坍落现象发生，并采取必要措施，确保安全施工。

④基坑施工不可连续时间过长，自基坑开挖至基础完成，应连续不断地施工。为加快施工进度，可用反铲挖掘机开挖基坑，挖至接近坑底时应保留不少于30cm的厚度，在基础砌筑前，再用人工清挖至基底标高。

2、基础施工

对于有地基加固处理的框架桥，应先进行地基加固处理施工，而后进行基坑开挖。土质基坑一般采用挖掘机开挖，辅以人工清基。框架小桥基坑开挖后，报请监理工程师以触探仪对基底承载力进行检测，检测合格后立即进行垫层砼施工，待垫层砼达到允许强度值后支立桥身底板和墙身下部组合钢模，浇筑混凝土。基坑开挖时，做好截、排水设施（基坑外设挡水埂，坑内设环形排水沟、集水井，随时抽排坑中积水），防止基坑遭水浸泡、地基条件恶化。

（二）桥台浇筑

1、框架箱身施工之前应先将基础清洗干净，并注意以下要点；

框架小桥采用原位分节现浇。框架小桥身分两次浇筑成型：第1次浇筑底板及下梗肋以上墙身，第2次浇筑侧墙及顶板。框架模板，内外模采用组合钢模板；框架内采用满堂钢管支架，并按规定设剪刀撑和扫地杆等。为保证砼外观质量，框架小桥砼内外模均采用大块钢模，框身内顶板采用碗扣式脚手架支撑，腹板采用Φ16圆钢作为拉模筋，间距为70cm加固。钢筋在棚内集中弯制，运至现场绑扎成型。

混凝土由邻近拌和站集中供应，搅拌车运输，泵送或吊机提吊浇筑。浇筑底板

前，对基础顶面进行凿毛并冲洗干净。为加强两次浇筑的连接和保证框架整体防水性能，水平施工缝做成“凹”字形，即在第1次浇筑时将厚度为边墙厚度1/3的方木埋入混凝土中，待混凝土终凝后取出，且在方木取出前将施工缝凿毛、冲洗干净。底板混凝土达到设计强度的50%后，方可搭设支架、立模、绑扎钢筋、浇筑边墙及顶板混凝土。混凝土分层浇筑，层厚以30cm~40cm为宜。混凝土浇筑时，两边侧墙对称均衡进行，侧墙混凝土通过小直径导管或串筒浇筑，插入式振动器振实，底板、顶板混凝土采用插入式和平板式振动器振实。混凝土振捣过程中，防止漏捣或过捣。当顶板混凝土强度达到设计强度后，方可拆除模板及支撑，进行变形缝、防水层及附属工程施工。
