微波技术基础课程学习知识要点

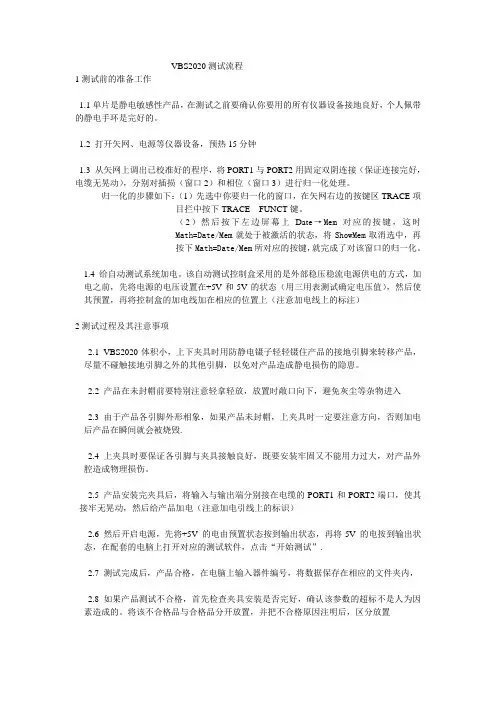

VBS2020测试流程1测试前的准备工作1.1单片是静电敏感性产品，在测试之前要确认你要用的所有仪器设备接地良好，个人佩带的静电手环是完好的。

1.2 打开矢网、电源等仪器设备，预热15分钟1.3 从矢网上调出已校准好的程序，将PORT1与PORT2用固定双阴连接（保证连接完好，电缆无晃动），分别对插损（窗口2）和相位（窗口3）进行归一化处理。

归一化的步骤如下：（1）先选中你要归一化的窗口，在矢网右边的按键区TRACE项目拦中按下TRACE FUNCT键。

（2）然后按下左边屏幕上Dat e→Mem对应的按键，这时Math=Date/Mem就处于被激活的状态，将ShowMem取消选中，再按下Math=Date/Mem所对应的按键，就完成了对该窗口的归一化。

1.4 给自动测试系统加电。

该自动测试控制盒采用的是外部稳压稳流电源供电的方式，加电之前，先将电源的电压设置在+5V和-5V的状态（用三用表测试确定电压值），然后使其预置，再将控制盒的加电线加在相应的位置上（注意加电线上的标注）2测试过程及其注意事项2.1 VBS2020体积小，上下夹具时用防静电镊子轻轻镊住产品的接地引脚来转移产品，尽量不碰触接地引脚之外的其他引脚，以免对产品造成静电损伤的隐患。

2.2 产品在未封帽前要特别注意轻拿轻放，放置时敞口向下，避免灰尘等杂物进入2.3 由于产品各引脚外形相象，如果产品未封帽，上夹具时一定要注意方向，否则加电后产品在瞬间就会被烧毁.2.4 上夹具时要保证各引脚与夹具接触良好，既要安装牢固又不能用力过大，对产品外腔造成物理损伤。

2.5 产品安装完夹具后，将输入与输出端分别接在电缆的PORT1和PORT2端口，使其接牢无晃动，然后给产品加电（注意加电引线上的标识）2.6 然后开启电源，先将+5V的电由预置状态按到输出状态，再将-5V的电按到输出状态，在配套的电脑上打开对应的测试软件，点击“开始测试”.2.7 测试完成后，产品合格，在电脑上输入器件编号，将数据保存在相应的文件夹内，2.8 如果产品测试不合格，首先检查夹具安装是否完好，确认该参数的超标不是人为因素造成的。

微波技术基础1 绪论1、微波的频率(P1)，微波的波段(P2)2 传输线理论2.1 传输线方程的解1、长线理论和相关概念2、长线方程（或传输线方程）的导出3、解长线方程得到电压波和电流波的表达式，三种边界条件会得到不同的表达形式 2.2 长线的参量1、长线的特性参数（特性参数指由长线的结构、尺寸、填充的媒质及工作频率决定的参量，和负载无关的参数）1）特性阻抗0Z (P15)：0U U Z I I +-+-==-=≈2）传播常数γ(P13)：j γαβ=+，通常情况下衰减常数0α=，则j γβ=。

3）相速度p v 和相波长p λ(P14)：通常2p p v fπλλβ===根据相速度的定义2p f v ωπββ==，而β=(P13)，因此p v = 在这里出现了波的色散特性的描述。

2、长线的工作参数1）输入阻抗in Z ：()()()()000tan tan L in L U z Z jZ z Z Z I z Z jZ z ββ+==+这个公式有多种变形： ① ()()()000tan tan Z z jZ dZ z d Z Z jZ z dββ++=+当2d n λ=*时，()()Z z d Z z +=，均匀无耗线具有2λ的周期性。

当24d n λλ=*-时，()()20Z z d Z z Z +*=，均匀无耗线具有4λ的阻抗变换特性。

（感性↔容性，开路↔短路，大于0Z ↔小于0Z ） 当终端0L Z Z =时，任意位置的输入阻抗都为0Z 。

② 输入导纳()()()()000tan 1tan L in L inI z Y jY z Y Y U z Y jY z Z ββ+===+，其中001Y Z =，1L L Y Z =(P20) 2）反射系数()z Γ（这里反射系统通常指电压反射系数）：()()()200j zL L U z Z Z z eU z Z Z β--+-Γ==+（反射系数是一个复数） （电流反射系数()()()()200j zL i L I z Z Z z e z I z Z Z β--+-Γ===-Γ+）由于0L j L L L L Z Z e Z Z φ-Γ==Γ+，因此()()2L j z L z e βφ--Γ=Γ(P21)输入阻抗和反射系数之间的关系：()()()011z Z z Z z +Γ=-Γ，()()()0Z z Z z Z z Z -Γ=+。

《微波技术基础》课程学习知识要点 第一章 学习知识要点1 •微波的定义一 把波长从1米到0.1毫米范围内的电磁波称为微波。

微波波段对应的频率范围 为：3X108H Z 〜3X 1012H Z 。

在整个电磁波谱中，微波处于普通无线电波与红外线之间，是频率最高的 无线电波，它的频带宽度比所有普通无线电波波段总和宽 10000倍。

一般情况下，微波又可划分为 分米波、厘米波、毫米波和亚毫米波四个波段。

2 •微波具有如下四个主要特点：1）似光性、2）频率高、3）能穿透电离层、4）量子特性。

3 •微波技术的主要应用：1）在雷达上的应用、2）在通讯方面的应用、3）在科学研究方面的 应用、4）在生物医学方面的应用、5）微波能的应用。

4•微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科，它的基本理 论是经典的电磁场理论，研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方 法，即从麦克斯韦方程出发，在特定边界条件下解电磁波动方程，求得场量的时空变化规律，分析 电磁波沿线的各种传输特性；另一种是“路”的分析方法，即将传输线作为分布参数电路处理，用 克希霍夫定律建立传输线方程，求得线上电压和电流的时空变化规律，分析电压和电流的各种传输 特性。

第二章学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。

微波传输线是一种分布参数电路, 线上的电压和电流是时间和空间位置的二元函数，它们沿线的变化规律可由传输线方程来描述。

传 输线方程是传输线理论中的基本方程。

2. 均匀无耗传输线方程为其解为U Z i= A “e 八 A 2e jZ I Z 丁 Z — A 2e j 'ZZ o 对于均匀无耗传输线，已知终端电压U 2和电流丨2,则:U Z =U 2COS ：Z jl 2Z 0sin ：zd 2U Z d平2Z dz 2 -：2U Z ]=0 -■21 Z = 0 I Z = l 2 COS ：Z jU对于均匀无耗传输线，已知始端电压U 和电流丨1,则:3. 终端接的不同性质的负载，均匀无耗传输线有三种工作状态:（1） 当Z L 二Zo 时，传输线工作于行波状态。

微波技术基础1 绪论1、微波的频率(P1)，微波的波段(P2)2 传输线理论2.1 传输线方程的解1、长线理论和相关概念2、长线方程（或传输线方程）的导出3、解长线方程得到电压波和电流波的表达式，三种边界条件会得到不同的表达形式 2.2 长线的参量1、长线的特性参数（特性参数指由长线的结构、尺寸、填充的媒质及工作频率决定的参量，和负载无关的参数）1）特性阻抗0Z (P15)：0U U R j L LZ I I G j C Cωω+-+-+==-=≈+2）传播常数γ(P13)：j γαβ=+，通常情况下衰减常数0α=，则j γβ=。

3）相速度p v 和相波长p λ(P14)：通常2p p v fπλλβ===根据相速度的定义2p f v ωπββ==，而LC β=(P13)，因此p v LC= 在这里出现了波的色散特性的描述。

2、长线的工作参数1）输入阻抗in Z ：()()()()000tan tan L in L U z Z jZ z Z Z I z Z jZ z ββ+==+这个公式有多种变形： ① ()()()000tan tan Z z jZ dZ z d Z Z jZ z dββ++=+当2d n λ=*时，()()Z z d Z z +=，均匀无耗线具有2λ的周期性。

当24d n λλ=*-时，()()20Z z d Z z Z +*=，均匀无耗线具有4λ的阻抗变换特性。

（感性↔容性，开路↔短路，大于0Z ↔小于0Z ） 当终端0L Z Z =时，任意位置的输入阻抗都为0Z 。

② 输入导纳()()()()000tan 1tan L in L inI z Y jY z Y Y U z Y jY z Z ββ+===+，其中001Y Z =，1L L Y Z =(P20) 2）反射系数()z Γ（这里反射系统通常指电压反射系数）：()()()200j zL L U z Z Z z eU z Z Z β--+-Γ==+（反射系数是一个复数） （电流反射系数()()()()200j zL i L I z Z Z z e z I z Z Z β--+-Γ===-Γ+）由于0L j L L L L Z Z e Z Z φ-Γ==Γ+，因此()()2L j z L z e βφ--Γ=Γ(P21)输入阻抗和反射系数之间的关系：()()()011z Z z Z z +Γ=-Γ，()()()0Z z Z z Z z Z -Γ=+。

简明微波知识点总结一、微波的产生微波是电磁波的一种，其频率范围通常定义为300MHz至300GHz。

微波的产生主要有以下几种方式：1. 电子运动产生的微波：当高速电子在磁场或者电场中运动时，会产生微波辐射。

这种产生微波的方式叫做“同步辐射”，是一种重要的微波源。

2. 电子射频振荡器产生的微波：电子射频振荡器是一种专门用来产生微波的设备，其工作原理是通过调谐某些特定的谐振频率，使得电子在强电场中振荡产生微波。

3. 微波管放大器：微波管放大器是一种设备，通过将微波信号输入到管中，然后通过电磁场的作用来放大微波信号。

4. 光学激光器产生的微波：激光器可以通过频率加倍或者调制的方式产生微波。

二、微波的特点微波具有一些独特的特性，使得它在很多领域有着广泛的应用：1. 穿透性强：微波在穿透物质时，能力比可见光和红外线更强。

这使得微波可以穿透一些通常不透明的物质，如水、塑料、衣物等。

2. 热效应：微波在物质中的能量损耗主要表现为产生热效应，这种热效应可以被应用于微波加热、烤箱等领域。

3. 反射和折射：微波在遇到边界时，会发生反射和折射现象。

这种特性被广泛应用于雷达、卫星通信等领域。

4. 定向传播：微波可以通过定向天线进行传播，这使得微波通信有着更多的灵活性和可靠性。

三、微波的应用由于微波具有穿透性强、热效应明显、定向传播等特点，使得它在很多领域有着广泛的应用：1. 通信领域：微波被广泛应用于通信领域，如无线电、卫星通信、雷达等。

通过微波通信技术，可以实现远距离、高速、高效率的信息传输。

2. 医疗领域：微波被应用于医学诊断和治疗领域。

如微波成像技术、微波治疗设备等，已经成为现代医疗的重要技术手段。

3. 加热领域：微波加热技术被广泛应用于食品加热、工业加热等领域。

由于微波在物质中的能量损耗主要表现为产生热效应，因此可以实现快速、均匀的加热效果。

4. 安全检测领域：微波成像技术被应用于安全检测领域，如机场安检、建筑结构探测等。
