通风机基础知识(培训用)

风机培训一、通风机的概念风机是对气体压缩和气体输送的机械。

通风机只是风机的其中一种，其它的还有鼓风机、压缩机、罗茨鼓风机，但活塞压缩形式的空气机械并不是风机。

风机通俗地说，就是这样一种机械，它是处理气体流动流动问题的机械，它通过动力（如电机）引起的风轮（俗称风叶）的转动，带动并引导空气以一定的形式流动。

它在对空气做功的时候，空气受作用前后的体积几乎没有变化，即空气的物理形态和温度几乎没有改变以致可以忽略其变化。

这一点，就是通风机与其它风机如鼓风机和压缩机的重要区别。

在我们通风机制造和应用行业，通常会把通风机简称为风机。

风机是通过这样的途径把功传递到空气的：电机——传动装置——风轮——空气。

所以，风机应该具备的结构是：电机、传动装置、风轮，当然，还有外壳。

电机是动力的来源，传动装置是动力的传送媒介，风轮是对空气做功的根本工具，外壳是空气流动的引导装置和机械的保护装置。

这就是概念性的风机最基本构成。

具体实际情况，风机的结构会比这些多，或少。

二、通风机的分类和原理通风机的分类办法有很多种，可以按空气流动方式分类，也可以按压力大小分类，还可以按用途分类。

（一）按工作原理分类（二）按按气体出口压力（或升压）分类通风机指其在大气压为0.101Mpa，气温为20℃时，出口全压值低于0.015 Mpa。

2、鼓风机指其出口压力为0.015 Mpa～0.35 Mpa。

3、压缩机指其出口压力大于0.35 Mpa。

（三）至于通风机按压力分，可以分为低压、中压、高压。

低压风机：≤300pa。

中压风机：300pa～1200 pa高压风机：≥1200pa但这种分类，各种教材都会不同，关键是要注意风机的应用场合。

（四）按流动方式分类，是指空气在风机里面进入并被风轮做功时的流动方式，并不是指空气如何进行或离开风机。

1、轴流通风机空气从风轮的轴向进入风轮并被做功和加速，并主要沿风轮的轴向向前流动。

我们家庭里常见的有很多，如夏天用的电风扇、墙壁上装的排气扇等。

目录第 1 章通风机选型基础知识21． 2． 1 离心通风机的名称、型号及结构型式3 1． 3 通风机的主要性能参数7电机配套轴承表13室内通风风量计算法14单位换算表15风机检查与维护16风机的安装和使用18第 1 章通风机选型基础知识风机是各个工业领域中不可缺少的设备，应用面极其广泛而且量大。

为使用风机的风机高效运行，首先要了解风机的特性，本章将着重叙述风机的基本知识。

1． 1 通风机的分类1． 1． 1 按气流运动方向分类1． 1．离心通风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2． 2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的通风机。

相对于离心通风机，轴流通风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3． 3．斜流式(混流式)通风机在通风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式(混流式)通风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

1． 1． 2 按压力分类1． 1．低压离心通风机风机进口为标准大气条件，通风机全压P tF≤1kPa 的离心通风机。

2． 2．中压离心通风机风机进口为标准大气条件，通风机全压为 1k Pa＜P tF＜3kPa 的离心通风机。

3． 3．高压离心通风机风机进口为标准大气条件，通风机全压为 3k Pa＜P tF＜15kPa 的离心通风机。

4． 4．低压轴流通风机风机进口为标准大气条件，通风机全压为P tF≤0.5kPa 的轴流通风机。

5． 5．高压轴流通风机风机进口为标准大气条件，通风机全压为 0.5k Pa＜P tF＜15kPa 的轴流通风机。

1． 1． 3 按比例大小分类比转速是指要达到单位流量和压力所需的转速。

1． 1．低比转速通风机(n s=11~30)2． 2． 中比转速通风机(n s=30~60 ) 3． 3． 高比转速通风机(n s=60~81 )1． 1． 4 1． 1． 4 按用途分类按通风机的用途分类， 可分为引风机 、纺织风机 、消防排烟风机等。

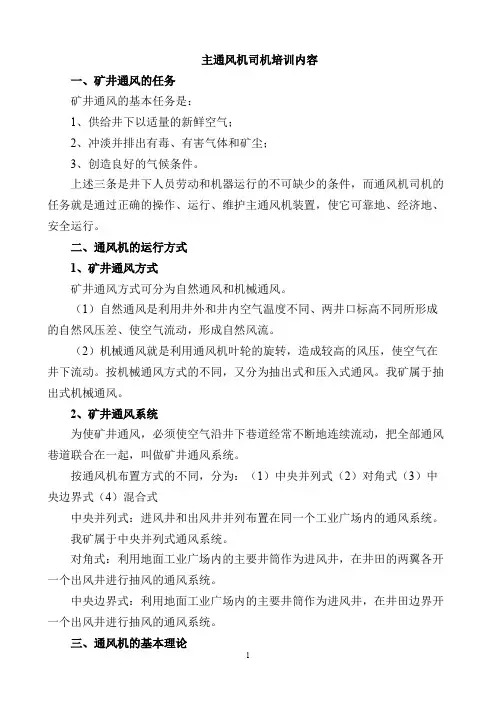

主通风机司机培训内容一、矿井通风的任务矿井通风的基本任务是：1、供给井下以适量的新鲜空气；2、冲淡并排出有毒、有害气体和矿尘；3、创造良好的气候条件。

上述三条是井下人员劳动和机器运行的不可缺少的条件，而通风机司机的任务就是通过正确的操作、运行、维护主通风机装置，使它可靠地、经济地、安全运行。

二、通风机的运行方式1、矿井通风方式矿井通风方式可分为自然通风和机械通风。

（1）自然通风是利用井外和井内空气温度不同、两井口标高不同所形成的自然风压差、使空气流动，形成自然风流。

（2）机械通风就是利用通风机叶轮的旋转，造成较高的风压，使空气在井下流动。

按机械通风方式的不同，又分为抽出式和压入式通风。

我矿属于抽出式机械通风。

2、矿井通风系统为使矿井通风，必须使空气沿井下巷道经常不断地连续流动，把全部通风巷道联合在一起，叫做矿井通风系统。

按通风机布置方式的不同，分为：（1）中央并列式（2）对角式（3）中央边界式（4）混合式中央并列式：进风井和出风井并列布置在同一个工业广场内的通风系统。

我矿属于中央并列式通风系统。

对角式：利用地面工业广场内的主要井筒作为进风井，在井田的两翼各开一个出风井进行抽风的通风系统。

中央边界式：利用地面工业广场内的主要井筒作为进风井，在井田边界开一个出风井进行抽风的通风系统。

三、通风机的基本理论1、轴流式通风机的工作原理当叶轮在原位置旋转时，因叶轮与空气的相互作用，便产生压差，使空气沿轴向流动。

在叶轮前的空气也就不断的经过集风器和流线体，流入通风机叶轮中，然后经整流器和扩散器排到大气中。

2、通风机的主要性能参数流量、压力、转速、功率及效率称为通风机的性能参数。

（1）流量单位时间内流经通风机的气体容积，称为流量（又称风量）容积流量：单位时间内流经通风机的气体容积。

常用单位为m2/s用Q表示。

（2）压力是指气体垂直作用于容积单位面积上的力。

它有静压、动压、全压之分。

静压：在通风机产生的全压中，用来克服通风系统阻力的压力能部分，叫做通风机的静压。

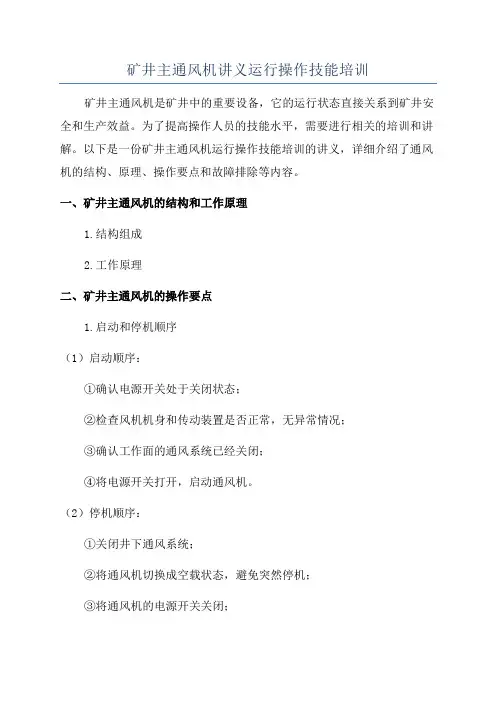

矿井主通风机讲义运行操作技能培训矿井主通风机是矿井中的重要设备，它的运行状态直接关系到矿井安全和生产效益。

为了提高操作人员的技能水平，需要进行相关的培训和讲解。

以下是一份矿井主通风机运行操作技能培训的讲义，详细介绍了通风机的结构、原理、操作要点和故障排除等内容。

一、矿井主通风机的结构和工作原理1.结构组成2.工作原理二、矿井主通风机的操作要点1.启动和停机顺序（1）启动顺序：①确认电源开关处于关闭状态；②检查风机机身和传动装置是否正常，无异常情况；③确认工作面的通风系统已经关闭；④将电源开关打开，启动通风机。

（2）停机顺序：①关闭井下通风系统；②将通风机切换成空载状态，避免突然停机；③将通风机的电源开关关闭；④检查通风机的状态是否正常，无故障。

2.运行参数的调整（1）风量的调整：根据实际矿井的需要，通过调节风机的叶轮转速和通风系统的风门开度，来调整矿井的风量。

（2）风压的调整：根据矿井和工作面的情况，通过调节风机的叶轮转速和风门开度，来调整矿井的风压。

（3）转速的调整：根据矿井的需要和设备的要求，通过调节风机的转速，确保矿井通风系统的正常运行。

3.安全操作要求（1）定期检查设备的工作状态，包括机身、传动装置和控制装置等部分，及时排除故障。

（2）严格按照操作规程进行操作，不得擅自调整设备的参数。

（3）在操作设备时要保持清醒状态，严禁酒后操作。

三、矿井主通风机的故障排除1.通风效果不佳可能原因：（1）进风道或出风道存在堵塞现象；（2）风桥存在损毁或老化现象；（3）风机机身或叶轮存在故障或异音。

解决方法：（1）清理进风道和出风道的堵塞物；（2）更换或修复损坏的风桥；（3）检修风机机身和叶轮，修复或更换故障部件。

2.通风机运转不稳定可能原因：（1）电机或传动装置存在故障；（2）电源供电不稳定；（3）风机机身不平衡。

解决方法：（1）检修电机和传动装置，修复或更换故障部件；（2）稳定电源供电；（3）对风机机身进行校准和维护。

技术工程部培训教材（仅限内部使用）通风机入门编制：技术工程部目录编前：本教材的适用对象为通风机初入门者。

为了容易理解，对许多问题的表述，使用了通俗的说法，可能因此而欠缺严谨。

如果希望系统地严谨地了解通风机的知识，请另行参阅有关书籍。

（风机手册，第二版主编：续魁昌）本教材要求结合公司的《产品目录册》和相关产品样本一起学习。

如果经常到展厅和现场对照产品实物，效果更好。

第一章风机常识一、通风机的概念二、通风机的分类和原理三、通风机产品的分类四、通风机的常见部件五、通风机的参数六、通风机的传动方式七、通风机的方向与角度八、通风机的基本定律九、风机的常见应用十、通风机安装时应注意的问题十一、风机常见故障十二、附：关于风轮平衡的常识第一章风机常识一、通风机的概念本节学习要求：建立对风机的初步概念风机是对气体压缩和气体输送的机械。

通风机只是风机的其中一种，其它的还有鼓风机、压缩机、罗茨鼓风机，但活塞压缩形式的空气机械并不是风机。

公司的风机是属于通风机类。

这类通风机，通俗地说，就是这样一种机械，它是处理气体流动问题的机械，它通过动力（如电机）引起的风轮（俗称风叶）的转动，带动并引导空气以一定的形式流动。

它做功的对象是空气，使空气获得一定的加速和压缩。

但它在对空气做功的时候，空气受作用前后的体积几乎没有变化，即空气的物理形态和温度几乎没有改变以致可以忽略其变化。

这一点，就是通风机与其它风机如鼓风机和压缩机的重要区别。

在我们通风机制造和应用行业，通常会把通风机简称为风机。

风机是通过这样的途径把功传递到空气的：电机——传动装置——风轮——空气。

所以，风机应该具备的结构是：电机、传动装置、风轮，当然，还有外壳。

电机是动力的来源，传动装置是动力的传送媒介，风轮是对空气做功的根本工具，外壳是空气流动的引导装置和机械的保护装置。

这就是概念性的风机最基本构成。

具体实际情况，风机的结构会比这些多，或少。

我们将在以后具体讨论。

二、通风机的分类和原理本节学习要求：初步了解风机的三种基本形式以及初步了解风机是如何工作的。

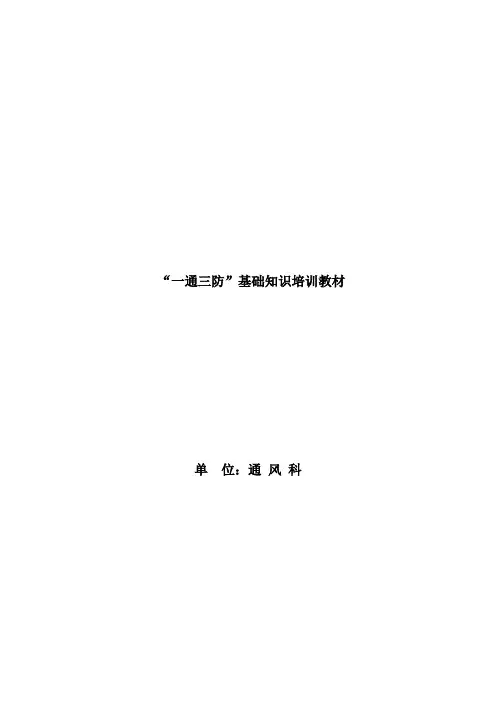

“一通三防”基础知识培训教材单位：通风科一、通风科培训基础知识一、填空题（规定）。

1、提供矿井通风主要动力的机械是主要通风机，主要通风机必须装置两套，通风机机器配备电机性能必须相同，其中一台运转，一台备用。

2、《煤矿安全规程》规定，局部通风机和启动装置必须安装在进风巷道中，距回风口不得小于 10m 。

3、相向贯通爆破中，当两掘进工作面相距 20m时，只准一个工作面推进，另一个工作面保持正常通风。

4、瓦斯报警断电仪的作用是，当控制地点发生瓦斯超限时，能自动报警断电。

5、光学瓦斯检定器包括气路系统、光路系统、电路系统三部分。

6、采掘工作面的空气温度超过 30℃、机电设备硐室的空气温度超过34℃时，必须停止作业。

7、矿井通风设施有风门、风桥、风窗、密闭。

8、矿井通风系统包括矿井通风方式、通风方法、通风网络和通风设施。

9、主要通风机反风设施及控制系统必须灵活可靠，能够在10分钟内改变巷道风流方向，反风风流应不小于正常风流的40%。

10、风门、风桥、密闭周围5米范围内支护良好，无片帮、冒顶，无杂物、积水、淤泥，严禁堆放物料；测风站前后10米范围内严禁堆放物料。

11、甲烷传感器应（垂直悬挂），距（顶板）不得大于300MM，距（巷道侧壁）不得小于200MM，并应安装维护方便，不影响行人和行车。

12、开采容易自燃、自燃煤层的（采煤工作面）必须至少设置一个（一氧化碳传感器），地点可设置在上隅角、工作面或工作面回风巷，报警浓度为（≥0.0024%CO）。

13、井下机电设备硐室、检修硐室、材料库、井底车场、带式输送机和耦合器的巷道以及采掘工作面附近的巷道配备的灭火器材严禁随意使用。

14、掘进工作面风筒吊挂应做到平、直、稳，软质风筒逢环必挂，风筒不得被摩擦、挤压，拐弯必须用弯头或骨架风筒，不能拐死弯，不能花接。

二、简答题。

1、什么叫“一通三防”？根据原煤炭工业部《国有重点煤矿防治重大瓦斯煤尘事故的规定》中的定义，“一通三防”就是指加强矿井通风，防治瓦斯、防治煤尘、防治火灾事故的发生。

Website：通风基础知识培训资料一、基本计量单位：（法定单位）二、全面通风1、按照通风动力不同，全面通风可分为自然通风和机械通风。

2、按对有害物控制的不同，全面通风分为：2.1 稀释通风：用新鲜空气把整个房间、车间有害物浓度稀释到允许浓度以下。

通风量大，控制效果差。

Website：2.2 单向通风：通过有组织的气流运动，控制有害物的扩散和转移，保证工作区达标。

通风量较小，控制效果较好。

2.3 均匀流通风：利用送风气流在均流室内形成的均匀气流把室内污染空气全部压出室外。

控制气流速度0.2-0.5m/s。

通风量较大，能有效排出室内污染空气。

2.4 置换通风：（与我公司采用的分层送气原理相同）。

条件：a) 有余热，较封闭，高度方向具有稳定的温度梯度。

b) 送风量大、风速低。

V＜0.2-0.5m/sc) 送风温度低于室内温度2-4℃特点：与传统的稀释通风方式相比，具有节能，通风效率高等优点。

3、全面通风设计原则：3.1 有效散热，或有害物质的建筑物，当不能采用局部通风，或采用局部通风不能达到卫生标准，应辅以全面通风或采用全面通风。

3.2 宜尽可能采用自然通风，节约能源和投资，当自然通风达不到卫生或生产要求，应采用机械全面通风。

3.3 根据卫生标准，排出空气经净化处理后，如其中有害物质浓度不超过室内最后允许浓度的30%，可返回车间再循环利用。

4、全面通气流组织设计：4.1 排风口应尽量靠近有害物质源，以便迅速排出。

4.2 送风口尽量靠近操作地点。

（清洁空气）4.3 在整个通风间内，应尽量使送风气流均匀分布，减少涡流，避免有害物质在局部地区的积累。

4.4 要求清洁的建筑物，当其周围环境较差时，送风量应大于排风量。

使室内保持正压.对于室内产生有害气体和粉尘，可能污染周边相邻建筑时，送风量应小于排风量，使室内保持负压，一般送风量为排风量的80-90%。

5、全面通风换气次数：L=nVfL：全面通风量m3/h n：换气次数次/hVf ：建筑物体m3 Vf=长×宽×高Website：三、空气幕1、空气幕是利用条形空气分布器喷出一定速度和温度的幕状气流，封闭大门、通道等，减少或隔离外界气流侵入，阻挡粉尘、有害气体进入。

1.1通风机的基础知识1．1.1.1通风机的主要性通风机的基础知识和基本理论能参数流量、压力、转速、功率、及效率是表示通风机性能的主要参数，称为通风机的性能参数。

其概念概括如下：一、流量单位时间内流经通风机的气体体积或质量，称为流量（又称风量）。

1．体积流量它是单位时间流经通风机的气体体积。

常用单位为m3/s(米3/秒)、m3/min(米3/分)、m3/h(米3/时),分别用Q s、Q min、Q h表示。

由于气体在通风机内压力升高不大，体积变化很小、故一般设通风机的体积流量不变。

无特殊说明通风机的体积流量是指标准状态下的体积。

2．质量流量即单位时间内流经通风机的气体质量。

单位为kg/s（千克/秒）、kg/min（千克/分）、kg/h（千克/时），分别用M s、M min、M h表示。

二、压头通风机的压头是指升压（相对于大气的压力），即气体在通风机内压力的升高值，或者说是通风机进出口处气体压力之差。

从能量观点来看压头是指单位体积流体经过通风机所获得的能量。

它有净压、动压、全压之分。

性能参数是指通风机的全压（它等于通风机出口与进口全压之差），其单位为N/m2。

三、转速通风机转子旋转速度的快慢将直接影响通风机的流量、压力、效率。

单位为每分钟转数即rpm常用n表示。

四、轴功率驱动通风机所需要的功率N称轴功率，或者说是单位时间内传递给通风机轴的能量。

单位为kW(千瓦)。

五、效率通风机在把原动机的机械能传递给气体的过程中，要克服各种损失，其中只有一部分是有用功。

常用效率来反映损失的大小，效率高即损失小。

效率常用η表示。

1.1.2 风机的主要无因次参数将通风机的主要性能参数：流量Q （m 3/s ）、压力P （N/m 2）、功率（kW ）、转速n （rpm ）与通风机的特性值：叶轮外径D （m ）、叶轮外圆的圆周速度u （m/s ）以及气体密度ρ（kg/m 3）之间的关系用无因次参数来表示，它们分别是： 一、 压力系数-P-P = P /（ρu 2） (1.1)二、 流量系数-Q-Q =uD Q24π (1.2)三、 功率系数-N-N =3241000u D Nρπ(1.3)四、 比转数n sn s=nQ4/32/1f ――叶型中线最大弯度。

前言第一章概论第二章通风机的基本理论第一节风流的基本性质第二节通风机的工作原理第三章通风机的构造及性能参数第一节通风机的构造第二节通风机主要性能参数第三节矿井通风机和通风网络的性能曲线第四节通风机参数的比例定律第四章通风机的调节与联合运转第一节通风机的调节第二节矿井总风量的调节第三节通风机联合运转第五章通风机的反风第一节矿井主要通风机(主扇)的布置第二节矿井通风设备的反风装置第六章矿井通风设备的安装第一节安装前的准备工作第二节轴流式通风机的安装第三节联轴节安装第四节离心式通风机安装第五节主扇通风机的试运转第七章通风机的噪声控制第一节通风机噪声产生的原因第二节通风机的噪声特性第三节通风机噪声的控制第八章通风机防瓦斯爆炸的安全要求第一节主要通风机第二节局部通风机第九章矿井通风机装置性能的测定第一节工况调节第二节参数测定第三节测定步骤第四节通风机装置实测特性曲线的应用第十章矿井通风系统第一节统一通风与分区通风第二节进风井与回风井的布置第三节通风方式和主通风机安装地点第四节通风网路第十一章多级机站通风与井下风机的选用第一节多级机站通风系统的特点第二节各级机站的通风机选取第十二章矿井通风的操作运行、维护保养与安全管理第一节矿井通风管理规程第二节主扇风机操作工岗位管理制度(岗位责任制)第三节主扇风机的操作、运行与维护第四节矿用轴流式通风机检修规程第五节煤矿常用新型节能FBCDZ防爆抽出式对旋轴流通风机维护第六节主扇风机操作工岗位标准流程操作第七节主扇风机事故案例分析第一章概论矿井通风的作用就是不断地向井下各个地点供给足够数量的新鲜空气，稀释并排放出各种有害、有毒及放射性气体和粉尘，调节井下空气的温度和湿度，保持井下空气有合适的气候条件，给井下工作人员造成一个良好的工作环境，以便不断提高劳动生产率。

矿井内常见的对安全生产威胁最大的有毒气体有：一氧化碳、二氧化碳、二氧化硫、硫化氢等等。

这些有毒、有害气体的本源的主要途径是：爆破时产生的炮烟、柴油机工作时所产生的废气、硫化矿物的氧化井下燃火、瓦斯和煤粉爆炸、井下涌出的沼气，由于地热作用和机电设备散发的热量等等。
