(完整word版)变频器功能参数设置与操作实训

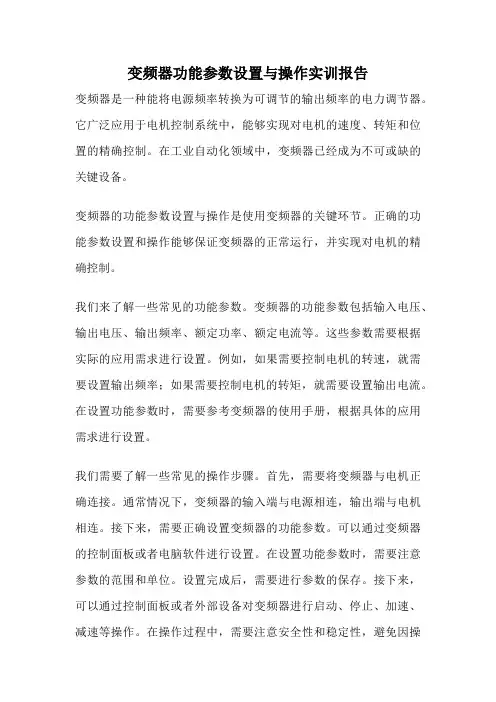

变频器功能参数设置与操作实训报告变频器是一种能将电源频率转换为可调节的输出频率的电力调节器。

它广泛应用于电机控制系统中，能够实现对电机的速度、转矩和位置的精确控制。

在工业自动化领域中，变频器已经成为不可或缺的关键设备。

变频器的功能参数设置与操作是使用变频器的关键环节。

正确的功能参数设置和操作能够保证变频器的正常运行，并实现对电机的精确控制。

我们来了解一些常见的功能参数。

变频器的功能参数包括输入电压、输出电压、输出频率、额定功率、额定电流等。

这些参数需要根据实际的应用需求进行设置。

例如，如果需要控制电机的转速，就需要设置输出频率；如果需要控制电机的转矩，就需要设置输出电流。

在设置功能参数时，需要参考变频器的使用手册，根据具体的应用需求进行设置。

我们需要了解一些常见的操作步骤。

首先，需要将变频器与电机正确连接。

通常情况下，变频器的输入端与电源相连，输出端与电机相连。

接下来，需要正确设置变频器的功能参数。

可以通过变频器的控制面板或者电脑软件进行设置。

在设置功能参数时，需要注意参数的范围和单位。

设置完成后，需要进行参数的保存。

接下来，可以通过控制面板或者外部设备对变频器进行启动、停止、加速、减速等操作。

在操作过程中，需要注意安全性和稳定性，避免因操作不当而导致设备损坏或人身伤害。

除了功能参数设置与操作，还需要了解一些常见的故障排除方法。

在使用变频器的过程中，可能会出现一些故障，例如过载、过热、短路等。

当出现故障时，需要及时进行排除。

首先，可以通过变频器的显示屏或者故障指示灯来判断故障的类型和位置。

接下来，可以参考变频器的使用手册，查找相应的故障排除方法。

在进行故障排除时，需要注意安全性和稳定性，避免因操作不当而导致进一步的故障。

变频器的功能参数设置与操作是使用变频器的关键环节。

正确的功能参数设置和操作能够保证变频器的正常运行，并实现对电机的精确控制。

在进行功能参数设置和操作时，需要参考变频器的使用手册，根据实际的应用需求进行设置。

变频器器参数设置大全1.基本参数设置-额定电压：根据电机的额定电压选择变频器器的输入电压。

-额定功率：根据电机的额定功率选择变频器器的容量。

-额定频率：根据电机的额定频率选择变频器器的输出频率。

-开启时间：设置变频器器启动的时间，要确保电机能够顺利启动。

2.频率控制参数设置-加速时间：设置电机从静止到额定速度所需的时间。

-减速时间：设置电机从额定速度到静止所需的时间。

-加速度：设置电机加速的速率。

-减速度：设置电机减速的速率。

-最大输出频率：设置变频器器的最大输出频率，一般为电机的额定频率。

3.电流控制参数设置-额定电流：根据电机的额定电流选择变频器器的容量。

-过负荷保护：设置变频器器在电机电流超过额定电流时的保护措施，可以选择直接切断输出或者进行报警。

-过载保护：设置变频器器在电机负载超过额定负载时的保护措施，可以选择直接切断输出或者进行报警。

4.PID控制参数设置-比例系数：根据需要调整PID控制中的比例系数。

-积分时间：根据需要调整PID控制中的积分时间。

-微分时间：根据需要调整PID控制中的微分时间。

5.转矩控制参数设置-转矩增益：根据需要调整转矩控制中的增益。

-转矩限制：设置变频器器在电机转矩超过额定转矩时的保护措施，可以选择直接切断输出或者进行报警。

6.过载保护参数设置-过载时间：设置变频器器在电机过载一定时间后的保护措施，可以选择直接切断输出或者进行报警。

-过载倍数：设置变频器器在电机负载超过额定负载一定倍数后的保护措施，可以选择直接切断输出或者进行报警。

7.故障保护参数设置-震动保护：设置变频器器在电机出现较大震动时的保护措施，可以选择直接切断输出或者进行报警。

-过热保护：设置变频器器在电机温度超过一定值时的保护措施，可以选择直接切断输出或者进行报警。

-短路保护：设置变频器器在电路短路时的保护措施，可以选择直接切断输出或者进行报警。

8.通信参数设置- 通信协议：根据需要选择变频器器的通信协议，如Modbus、Profibus等。

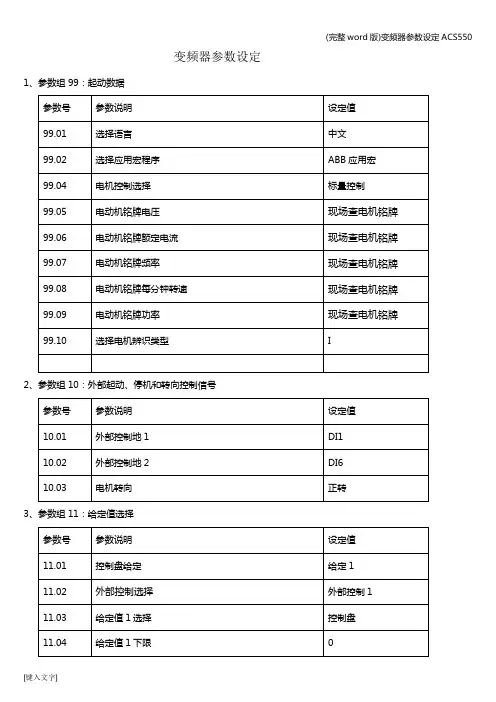

可编辑修改精选全文完整版变频器操作步骤一、变频器参数修改：1、按“PAR”键进入参数修改画面。

2、按或键在各组间翻动参数找到需要修改的那一组参数，再按或在组内翻动找到需要修改的组内相应的参数，需要修改那个参数翻到那个参数后按“ENTER”键，该参数会被括号括起来，再按或键进行调整，调整完后再按“ENTER”键确认。

调整完参数后需要保存，保存主参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 2 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕；保存从参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 1 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕，保存过程中不能断电。

二、变频器辨识操作：1、按“LOC”键将变频器切换为本地控制，修改变频器99组电机相关参数，电机相关参数必须和电机铭牌上的电机参数相符。

2、修改完电机参数按“ACT”键，变频器会提示辨识显示“ID MAGN”这时按启动键，变频器开始辨识，当显示屏显示“ID DOWN”，说明辨识完毕，辨识完毕后需要存储，将参数翻到99.02主参数保存在“user 2 load”,从参数保存在“user 1 load ”,保存过程中不能断电，当屏幕最后一行显示不再闪烁说明保存完毕，再按“LOC”键切换为远程控制。

三、变频器报警和故障的一般处理过程（1）在判断变频器故障前，确保给变频器提供电源（2）断电检查快速熔断器，如果有一个快熔损坏，变频器应正常显示，只是在带负荷运行时报出电源缺相故障，可更换快熔；如果两个快熔损坏，则需要用万用表检查接线端子是否有接地故障，检查作为电能储存器的电容组。

不允许在不检查的情况下，直接更换快熔，可能再次损坏快熔。

（3）观察控制盘是否亮，如果有一个控制盘不亮，可采取互换控制盘和连接线确认控制盘是否损坏。

授课计划
教师讲解实训内容
学生认识
训练
教师讲解实训内容
学生认识
训练
教师讲解实训内容
学生认识训练
教师讲解
实训内容
学生认识
训练
频率设定器和显示仪表的调整
变更频率设定器输出频率设定值
(1)频率设定电压电流的偏置和增益
教学过程教学（或实训）内容
师生互动及授课达标分析
教师讲解
实训内容
学生认识
训练
(2)调整最高频率与Pr.38 Pr.39 设定值之间的偏差
教学过程教学（或实训）内容
师生互动及授课达标分析
教师讲解实
训内容
学生认识训
练
频率计显示仪表的调整刻度校正
设定频率50Hz时把仪表模拟显示计调到满刻度(5V) 频率设定校正参数C1 只有当Pr.30 扩张功能显示选择为1 扩张功能参数有效时
才能读出
设定校正参数C1 AM端子校正
课堂小结
[大约3分钟]
总结实验内容及实验情况
课外作业[大约2分钟]思考：
1. 如何进行变频器的模式切换操作和各种清除操作？
2. 说明变频器参数设定方法
编定日期：20XX年9 月 5 日教师(签字)：
教研室主任：。

变频器的参数设定及运行变频器是一种用于控制交流电机速度和电力输出的电子设备，它能够通过改变输入电压和频率来调整电机的转速。

在实际应用中，正确的参数设置和运行是保证变频器正常工作的关键。

本文将介绍变频器的参数设定和运行过程，以及一些注意事项。

一、参数设定1.输入电压和频率：变频器需要根据电网电压和频率来确定合适的参数设定，一般来说，标准工作范围为380V±10%、50Hz±1%。

如果电网电压和频率波动较大，可以使用额外的电压调整器和频率稳定器。

2.输出电压和频率：输出电压和频率决定了电机的转速，一般情况下，可以根据应用需要进行设定。

在设定输出电压和频率时需要考虑电机的额定电压和频率。

3.加速时间和减速时间：加速时间和减速时间分别指电机从静止状态到额定转速的时间和从额定转速停止的时间。

加速时间和减速时间的设定要根据实际需求来确定，一般来说，加速时间和减速时间不宜过长或过短。

4.出风口温度：变频器运行时会产生一定的热量，为了确保设备的正常运行，需要设定适当的出风口温度上限，超过该温度应自动报警或停机。

5.过载保护：变频器设定的过载保护参数会根据电机的额定功率和负载情况来确定。

过载保护参数设置过小会导致误报警，设置过大则可能造成电机过载损坏。

6.故障报警：变频器设定的故障报警参数包括过流、过压、过载、短路等，根据实际情况进行设定。

二、运行过程1.启动和停机：在启动之前，首先检查变频器的输入电压和频率是否符合要求，确保各个参数设置正确。

启动时，逐渐增加输出频率和电压，使电机平稳启动；停机时，逐渐降低输出频率和电压，使电机平稳停止。

2.运行监测：运行过程中需要监测变频器和电机的运行状态，包括温度、电流、转速等参数，及时发现异常情况并进行处理。

3.维护保养：定期对变频器进行清洁和维护保养，包括除尘、检查散热器、紧固螺栓等，确保设备的正常运行。

三、注意事项1.变频器的安装位置要离散热器较远，避免高温环境造成散热不良。

实验三变频器功能参数设置与操作实训一、实验目的1.熟悉变频器主回路接线；2.掌握三菱D700型交流变频器的参数设置方法；3.掌握利用变频器控制电机的基本操作方法..二、实验内容1、利用D700操作面板设置变频器参数;实现变频器的参数恢复出厂值设置..2、再设置变频器参数;实现通过操作面板操作交流变频器;从而控制电机的起动/停止、正/反方向运转、调速；3、重新设置变频器参数;实现通过外接端子操作交流变频器;从而控制电机的起动/停止、正/反方向运转以及通过电位器调速..三、仪器设备1、三菱的D700型交流变频器一台；2、电动机一台..首先;仔细认真的阅读关于D700 变频器的相关资料;了解变频器参数设置的方法;控制端子的定义;各参数的意义;尤其是上表中参数的意义..确定下面各实验步骤中应设置的参数及参数值..写出预习报告;预习报告必须填写好上表中后两列..实验中依次完成下列实验步骤：1、恢复出厂值设置为了本次实验的需要;首先恢复出厂设置;方法是：设置Pr.CL参数清除、ALLC参数全部清除=“1”;可使参数恢复为出厂设置的初始值..注意：初始化结束后;系统设定为“显示简单模式的参数”状态Pr.160=“9999”初始值;为了下面的实验必须设置Pr.160=“0”;将系统改为“显示所有参数”状态..2、在V/F控制模式下变频器的初始设定模式的工作1面板操作方式工作1设置变频器参数Pr.79=“1”;将变频器设置成操作面板操作方式；2根据实验用异步电动机的名牌数据修改电机额定参数；3通过面板操作实现交流变频器的起动/停止、正/反方向运转、调速预习报告中要写出应设置的参数及参数值;操作的方法..4修改电机的加速时间与减速时间来控制电动机起动与停车时间；体会加减速时间对电机起停过程的影响..5观察频率最大为多少Hz时;能用手将异步电动机堵转即握住电机轴;电机不再能转动思考：按照基频以下为恒转矩工作的性质;无论频率高低;电机输出转矩应该不变;但为什么在较低频率时却能够将电机堵转在实验报告中加以说明..2外部端子操作方式工作1按下面接线示意图所示接线预习报告中要写出图中用到的端子的意义及接线的意义..2设置变频器参数Pr.79=“2”;将变频器设置成外接端子操作方式；3通过外接端子操作和外部电位器控制频率;实现交流变频器的起动/停止、正/反方向运转以及电位器调速预习报告中要写出应设置的参数及参数值;操作的方法..4观察当外部电位器调至最大时;运行频率是否为变频器基准频率50Hz 如果不是调整参数使之成为基准频率50Hz..预习报告中要写出应设置的参数;操作的方法..3*、在通用磁通矢量控制模式下工作通过设置参数9、71、80、83、84使变频器工作于通用磁通矢量控制模式下;设置参数96按照步骤完成通用磁通矢量控制模式的自动参数调谐详见D700使用手册应用篇P68-69、96-97;必须仔细阅读;观察在V/F控制模式下使电动机堵转的频率在通用磁通矢量控制模式下能否还能使电动机堵转为什么在实验报告中加以说明..本实验步骤为本次实验的拓展部分;鼓励大家试做实验四交流调速系统的性能实验一、实验目的在前一实验的基础上;进一步学习对变频器的各种操纵方法及具有的功能;构成某种调速系统;实现一定方式的调速运行..二、实验内容本实验为设计型实验;要求学生自己利用高性能通用变频器组成变频调速系统;主要借助于变频器自身的功能;实现一定方式的调速运行;最好有一定的实际生产意义..学生必须提前上交预习报告;在预习报告中;必须给出系统的设计思想;原理接线图;设置的参数;实验步骤;需要记录的内容等..三、仪器设备1、三菱D700型交流变频器一台；2、交流电动机及相关实际设备..四、实验步骤1、实验前1周交预习报告;先由教师审查;直至确定其方案可行;方可进入实际实验操作；2、实验中按预习报告设计的实验步骤完成实验..五、实验要求与实验报告实验预习是保证实验正确无误、快速完成实验的前提;要求在充分预习教材及本实验指导书的附录D700使用手册应用篇的基础上;做好预习报告;预习报告不合格的不得参加实验;预习报告内容上面已经述及..实验报告内容应包括：1学生自己设计的系统方案与实验内容；2实验原理图、实际接线图；3各实验步骤中应设置的参数及参数值；4在各实验步骤的实验过程中观察到的现象、数据；4必要的分析与讨论..六、实验系统提示可以设计以下系统1可以实现多种频率运行的“多段速变频调速系统”；思考：如何事先把多段运行频率设置好2可以实现平滑起动、停止的“S曲线起/停控制”；思考：如何按照一定的要求;计算S 曲线参数如何比较实际运行中有无实现S曲线起/停3多台变频器协调运行的“同步运行速度控制系统”；思考：如何利用变频器自身的信号实现基本同步4一台变频器对多台电机的“循环变频控制系统”；思考：如何实现电机的变、工频控制切换。

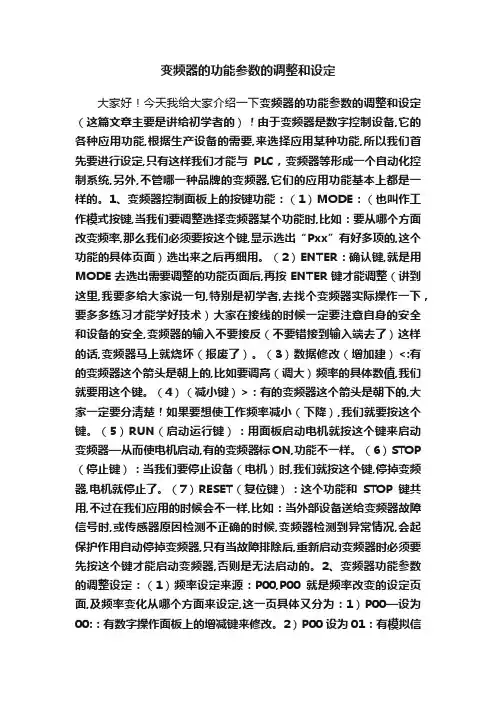

变频器的功能参数的调整和设定大家好！今天我给大家介绍一下变频器的功能参数的调整和设定（这篇文章主要是讲给初学者的）！由于变频器是数字控制设备,它的各种应用功能,根据生产设备的需要,来选择应用某种功能,所以我们首先要进行设定,只有这样我们才能与PLC，变频器等形成一个自动化控制系统,另外,不管哪一种品牌的变频器,它们的应用功能基本上都是一样的。

1、变频器控制面板上的按键功能：（1）MODE：（也叫作工作模式按键,当我们要调整选择变频器某个功能时,比如：要从哪个方面改变频率,那么我们必须要按这个键,显示选出“Pxx”有好多项的,这个功能的具体页面）选出来之后再细用。

（2）ENTER：确认键,就是用MODE去选出需要调整的功能页面后,再按ENTER键才能调整（讲到这里,我要多给大家说一句,特别是初学者,去找个变频器实际操作一下，要多多练习才能学好技术）大家在接线的时候一定要注意自身的安全和设备的安全,变频器的输入不要接反（不要错接到输入端去了）这样的话,变频器马上就烧坏（报废了）。

（3）数据修改（增加建）<:有的变频器这个箭头是朝上的,比如要调高（调大）频率的具体数值,我们就要用这个键。

（4）（减小键）>：有的变频器这个箭头是朝下的,大家一定要分清楚！如果要想使工作频率减小（下降）,我们就要按这个键。

（5）RUN（启动运行键）：用面板启动电机就按这个键来启动变频器—从而使电机启动,有的变频器标ON,功能不一样。

（6）STOP （停止键）：当我们要停止设备（电机）时,我们就按这个键,停掉变频器,电机就停止了。

（7）RESET（复位键）：这个功能和STOP键共用,不过在我们应用的时候会不一样,比如：当外部设备送给变频器故障信号时,或传感器原因检测不正确的时候,变频器检测到异常情况,会起保护作用自动停掉变频器,只有当故障排除后,重新启动变频器时必须要先按这个键才能启动变频器,否则是无法启动的。

2、变频器功能参数的调整设定：（1）频率设定来源：P00,P00就是频率改变的设定页面,及频率变化从哪个方面来设定,这一页具体又分为：1）P00—设为00:：有数字操作面板上的增减键来修改。

FR­E700 系列变频器参数设置实验一、 操作面板1. 单位显示·Hz ：显示频率时亮灯。

（显示设定频率监视时闪烁。

）·A ：显示电流时亮灯。

（显示上述以外的内容时，“Hz ” 、 “A ”一齐熄灭。

）2. 监视器（4位LED ）显示频率、参数编号等。

3. M 旋钮（M 旋钮：三菱变频器的旋钮。

）用于变更频率设定、参数的设定值。

按该旋钮可显示以下内容。

·监视模式时的设定频率·校正时的当前设定值·报警历史模式时的顺序4. 模式切换 用于切换各设定模式。

和 同时按下也可 以用来切换 运行模式。

长按此键（2秒）可以锁定操作。

5. SET 设定的确定运行中按此键则监视器出现右图显示。

6. 启动指令7. 运行模式切换用于切换PU ／外部运行模式。

使用外部运行模式（通过另接的频率设定电位器和启动信 号启动的运行）时请按此键，使表示运行模式的EXT 处于亮灯状态。

（切换至组合模式时，可同时按 （0.5秒），或者变更参数Pr.79。

）PU ：PU 运行模式，EXT ：外部运行模式，也可以解除PU 停止。

8. 停止运行停止运转指令。

保护功能（严重故障）生效时，也可以进行报警复位。

E740操作面板图按 SET 键变化图9. 监视器显示监视模式时亮灯。

10. 参数设定模式显示参数设定模式时亮灯。

11. 运行状态显示变频器动作中亮灯／闪烁。

* 亮灯：正转运行中缓慢闪烁（1.4秒循环）：反转运行中快速闪烁（0.2秒循环）：• 按RUN键或输入启动指令都无法运行时• 有启动指令、频率指令在启动频率以下时• 输入了MRS信号时12. 运行模式显示PU：PU运行模式时亮灯。

EXT：外部运行模式时亮灯。

（初始设定状态下，在电源ON时点亮。

）NET：网络运行模式时亮灯。

PU、EXT：在外部／PU组合运行模式1、2时点亮操作面板无指令权时，全部熄灭。

二、简单设定运行模式（简单设定模式）1. 可通过简单的操作来完成利用启动指令和速度指令的组合进行的Pr.79运行模式选择设定。

变频器常用控制功能与相关参数的设置方法电动机的负载种类繁多，为了让变频器在驱动不同负裁的电动机时充分发挥其功能，应把握变频器掌握功能与参数的设置，现在就以赫茨变频器为例，介绍一些常用的掌握功能与相关参数的设置方法。

一、掌握模式选择变频器的速度掌握模式是输入掌握方式为速度输入，输入量为频率或者转速，参数是P0.00，有以下3个选项：1、V/F掌握：适用于对精度要求不高的场所，2、无PG矢量掌握，3、转矩掌握对，其中1为默认选项，也是我们最常用的，2、3为特别要求，不常用。

二、运行指令选择是用来选择频率变频器掌握指令的通道，变频器的掌握命令包括：起动、停机、正转、反转、点动、故障复位等。

参数是P0.01，包括以下3个选项：键盘指令、端子指令、通讯指令三、键盘/端子UP/DOWN设定参数是P0.02，用于数字的递增或递减。

四、最大输出频率变频器的最大输出电压所对应的频率称为基本频率，基本频率一般与电动机的额定倾率相等，最大频率是指变频器能设定的最大输出撷率，参数是P0.03五、上限频率上限频率是指变频器运行时不允许超过的最高输出频率.P0.04参数用来设置输出频率的上限频率(最大频率)，假如运行频率设定值高于该位，输出频率会嵌在上限频率上。

【留意】：上限频率是依据生产需要预置的最大运行颇率，它并不和某个确定参数相对应。

例如采纳模拟量给定方式，给定信号为0-5 V 的电压信号，给定频率对应为0一50 Hz，假如上限频率设定为40 Hz，就表示当给定的电压大于4 V以后，不论如何变化，变颇器输出的最大颇率始终为40 Hz在设置上限频率时，一般不要超过变频器的最大频率，若超出最大频率，变领器会自动以最大频率作为上限频率。

六、下限频率下限频率是指不允许低于的最低输出频率，P0.05参数用来设置输出频率的下限频率(最小频率)，假如运行频率设定值低于该值，输出频率会嵌在下限频率上。

七、键盘设定频率：参数是P0.06，表示变频器的频率数字设定为初始值。

变频器参数设置教学教程引言变频器是一种电力电子设备，用于调节交流电机的转速和转矩。

通过调整变频器的参数，可以实现精确地控制电机的运行状态。

本教程旨在向读者介绍变频器参数设置的基本知识和步骤。

第一节：变频器参数概述1.1 变频器参数的作用变频器的参数是用来调节其控制特性和工作模式的设置。

不同的参数设置可以实现不同的电机运行要求，如转速控制、力矩控制、过载能力等。

1.2 常见的变频器参数•频率设定：通过设置变频器的输出频率，控制电机的转速。

•加速时间和减速时间：控制电机的加速和减速过程的时间。

•转矩设定：调节电机输出的转矩大小。

•过载能力：设置电机的最大输出能力。

•调制方式：选择合适的调制方式，如六步、方波、正弦波等。

第二节：变频器参数设置步骤2.1 确定电机运行要求在设置变频器参数之前，需要先确定电机的运行要求，如所需转速范围、力矩要求等。

根据实际需求，合理设置变频器的参数。

2.2 进入参数设置界面打开变频器控制面板，并进入参数设置界面。

根据变频器型号的不同，可能需要输入密码来进入设置界面。

2.3 设置频率设定根据电机的转速要求，设置变频器的频率设定参数。

通常可以通过面板上的按键或旋钮进行设置。

确保输出频率在电机的运行范围内。

2.4 设置加速和减速时间根据需要，设置变频器的加速时间和减速时间。

这些参数可以控制电机的启动和停止过程的平滑性和速度。

2.5 调整转矩设定根据电机的力矩要求，调整变频器的转矩设定参数。

确保电机输出的转矩满足实际需要。

2.6 设置过载能力根据电机的负载要求，设置变频器的过载能力参数。

这可以保护电机在过载情况下的安全运行。

2.7 选择调制方式根据实际应用要求，选择适当的调制方式。

不同的调制方式会对电机的性能、效率和噪音产生不同的影响。

2.8 保存参数设置在完成上述参数设置之后，及时保存设置，以确保参数能够长期有效。

第三节：参数设置注意事项设置变频器参数时，需注意以下几点：•确保参数设置符合电机的规格和要求，避免过载或损坏电机。

变频器参数设置操作步骤手动调整引言变频器是一种用于调整电机转速的设备，广泛应用于工业领域。

为了实现最优的性能调整，需要对变频器进行参数设置。

本文将介绍手动调整变频器参数的操作步骤。

步骤一：进入参数设置界面1.确保变频器已经安装并连接好稳定的电源。

2.打开变频器控制面板，按下“开机”按钮将变频器启动。

3.进入变频器的主界面，通常可以通过键盘或触摸屏进行导航。

步骤二：调整基本参数1.在参数设置界面中，找到“基本参数”选项。

2.进入“基本参数”设置界面后，根据实际需求调整以下参数：–频率：设置电机的运行频率。

–电压：调整电机的工作电压。

–过载能力：设定变频器的过载能力，以适应负载的变化。

–制动方式：选择制动电阻或回馈单位等制动方式。

–耐压等级：设定变频器的耐压等级以确保设备的安全性。

步骤三：调整控制参数1.在参数设置界面中，找到“控制参数”选项。

2.进入“控制参数”设置界面后，根据实际需求调整以下参数：–加速时间：设置电机加速到设定频率所需的时间。

–减速时间：设置电机从设定频率减速到停止所需的时间。

–PID参数：根据负载的变化调整PID参数，以提高系统的响应性能。

–转矩控制方式：选择矢量控制或矢量控制转矩控制方式。

–频率反馈：设定变频器通过何种方式获取电机的运行状态。

步骤四：保存并应用参数设置1.在参数设置界面中，找到“保存”或“应用”选项。

2.确认所有参数设置已经调整完毕后，点击“保存”或“应用”按钮。

3.变频器将会保存并应用新的参数设置。

4.若要在以后使用同样的参数设置，可以点击“导出参数”将参数设置导出到外部存储设备，以备将来使用。

步骤五：测试和修正参数设置1.在设备安装完毕后，进行一些初始测试以验证参数设置的准确性。

2.观察电机的运行情况，如有必要，可以返回参数设置界面进行一些微调。

3.通过不断测试和修正，最终获得符合要求的参数设置。

总结手动调整变频器参数是确保变频器顺利运行的重要步骤。

正确设置参数可以提高电机的性能和稳定性，从而达到更好的工作效果。

变频器的使用方法及参数调整1. 什么是变频器？变频器（Variable Frequency Drive，简称VFD），也被称为交流调速器，是一种用于控制交流电机转速的装置。

它通过改变电机输入的电压和频率，实现对电机转速的精确控制。

变频器广泛应用于工业生产中，可以提高生产效率、节约能源、减少机械磨损，是现代工业自动化系统中不可或缺的重要设备。

2. 变频器的使用方法2.1 连接电源和电机在使用变频器之前，需要将变频器与电源和电机进行正确连接。

首先，将变频器的输入端与交流电源连接，确保输入电压和频率符合变频器的要求。

然后，将变频器的输出端与电机进行连接，确保电机的相线和频率与变频器匹配。

2.2 设置参数变频器的参数设置对于电机的运行效果和性能起着至关重要的作用。

以下是一些常见的参数设置方法：•转速设定：根据实际需求，设定电机的目标转速。

可以通过变频器的操作界面或外部控制信号进行设定。

•加速时间和减速时间：设置电机的加速和减速时间，以确保电机在启动和停止时的平稳运行。

较短的加速和减速时间可能会导致电机发生过载或振动。

•输出电压和频率：根据电机的额定电压和频率进行设定，确保电机运行在安全范围内。

•故障保护设置：设置过载保护、短路保护、过热保护等功能，以保护电机和变频器的安全运行。

2.3 启动和停止电机在完成参数设置后，可以通过变频器的操作界面或外部控制信号启动和停止电机。

通常情况下，应先检查电机周围的工作环境是否安全，确保没有人员和障碍物。

然后，按下启动按钮或发送启动信号，变频器会根据设定的参数逐渐加速电机，使其达到设定的转速。

停止电机时，要先将负载断开，然后按下停止按钮或发送停止信号，变频器会逐渐减速电机，直至停止。

3. 参数调整变频器的参数调整可以根据电机的具体工况和需求进行优化，以获得更好的运行效果和能源利用率。

以下是一些常见的参数调整方法：3.1 频率设置通过调整变频器的输出频率，可以实现电机转速的精确控制。

变频器的参数设定及运行变频器是一种用于调节电机转速的设备，广泛应用于工业生产和机械设备中。

变频器的参数设定和运行对于电机的正常运行和节能效果至关重要。

下面将详细介绍变频器的参数设定和运行方法。

一、变频器参数设定1.额定电压和额定频率：根据电机的额定电压和额定频率进行设定。

一般来说，额定电压为电网电压的95%~105%，额定频率为50Hz或60Hz。

2.输出电压：输出电压是根据电机的额定电压来设定的，通常设置为额定电压的95%~100%。

3.输出频率：输出频率是根据电机的额定频率来设定的，通常设置为额定频率的20%~100%。

4.加速和减速时间：加速和减速时间是指电机从停止到达额定速度或从额定速度到停止所需的时间。

根据实际需要进行设定，通常设置为1~10秒。

5.最大输出电流：最大输出电流是变频器所能提供的最大电流，根据电机的额定电流进行设定。

通常设置为额定电流的110%~150%。

6.过载保护：根据电机的额定功率和工作环境设定过载保护参数，防止电机在工作过程中因过载而损坏。

7.过温保护：根据电机的额定功率和工作环境设定过温保护参数，当电机温度超过设定值时，自动停机或降低输出频率，保护电机。

8.速度曲线：速度曲线是指电机转速随时间变化的曲线。

根据工作需要，可以选择线性曲线、S曲线、指数曲线等不同的曲线形式。

9.制动方式：根据实际需求选择制动方式，可以是动态制动、外接制动电阻等。

二、变频器运行1.检查电机和变频器连接电缆的接触紧固程度和绝缘状况。

2.将变频器的参数设定为适合电机的数值。

3.打开变频器电源，并检查所有指示灯是否正常，无异常后将变频器置于正常运行状态。

4.按下启动按钮，变频器将根据设定的加速时间逐渐提高输出频率，电机开始加速。

5.在电机达到设定的运行频率后，可以进行正常的生产操作。

6.根据需要，可以通过变频器的面板或外部信号调整电机的转速和运行状态。

7.在停机或切换工作状态时，逐渐降低输出频率，直到电机停止。

变频器功能参数设置与操作实训一、实训目的1、了解变频器的参数的意义。

2、学会运用BOP 操作面板控制参数和修改参数。

3、掌握变频器的接线方法。

二、实训内容1、变频器功能参数与设置的参考接线图如图3.1.1所示。

AC220V 变频器MM440L N U V W 电机UN图3.1.1变频器功能参数与设置参考接线图三、实训器材三相异步电动机1台，西门子MM440变频器1台，导线及相关工具若干。

四、工作原理将变频器的U 、V 、W 接线端子与三相异步电动机相连。

L 、N 的端子分别引出与电源控制屏上的U,N 相连。

使得变频器，电动机与电源接通。

通过合理的设置变频器的参数，正确的操作BOP 面板，使得电动机转动。

BOP 面板具体操作功能如下表： 显示/按钮 功能 功能的说明状态显示 LCD 显示变频器当前的设定值。

起动变频器 按此键起动变频器。

缺省值运行时此键是被封锁的。

为了使此键的操作有效。

应设定P0700=1, P1000=1。

停止变频器 OFF1：按此键，变频器将按选定的斜坡下降速率减速停车.缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=1。

OFF2：按此键两次（或一次，但时间较长）电动机将在惯性作用下自由停车此功能总是“使能”的。

改变电动机的转动方向按此键可以改变电动机的转动方向。

电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=1。

电动机点动在变频器无输出的情况下按此键，将使电动机起动，并按预设定的点动频率运行。

释放此键时，变频器停车。

如果变频器/电动机正在运行，按此键将不起作用。

功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时按下此键并保持不动2 秒钟，将显示以下参数值（在变频器运行中，从任何一个参数开始）：1. 直流回路电压（用d 表示–单位：V）2. 输出电流（A）3. 输出频率（Hz）4. 输出电压（用o 表示–单位：V）。

对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。

四频率限制即变频器输出频率的上、下限幅值。
