PDMS配管技巧

pdms实用基本操作大全要点(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（pdms实用基本操作大全要点(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为pdms实用基本操作大全要点(word版可编辑修改)的全部内容。

编号：40D08—01-2008 PDMS 建模操作手册( 共24页）编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008—2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备......................................................。

(3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令...................................................。

5二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建 Site： Create ==〉 Site ==〉 tank1（名称）创建Zone： Create ==〉 Zone ==> Equipmodel2．创建设备：Utilities ==〉 Equipment3。

创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型,输入对应的参数值。

修改属性：选中要修改的CE点Modify ==〉 Attributes, 修改其参数值，修改完毕后点OK即可.Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities,可修改其参数值，点OK确定放置点座标即可。

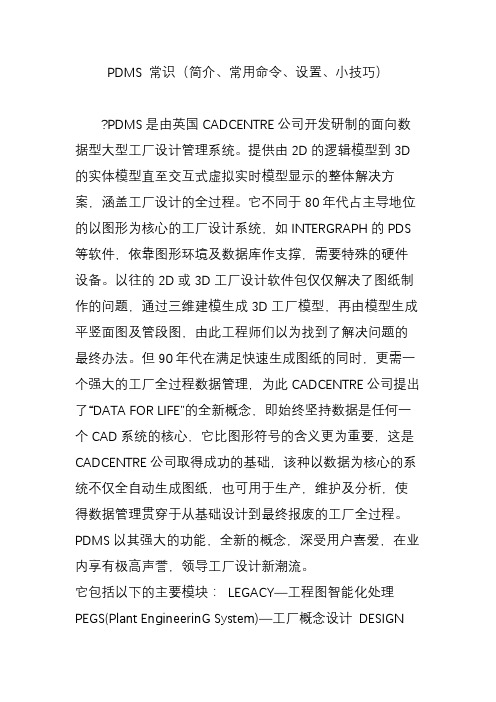

PDMS 常识（简介、常用命令、设置、小技巧）?PDMS是由英国CADCENTRE公司开发研制的面向数据型大型工厂设计管理系统。

提供由2D的逻辑模型到3D 的实体模型直至交互式虚拟实时模型显示的整体解决方案，涵盖工厂设计的全过程。

它不同于80年代占主导地位的以图形为核心的工厂设计系统，如INTERGRAPH的PDS 等软件，依靠图形环境及数据库作支撑，需要特殊的硬件设备。

以往的2D或3D工厂设计软件包仅仅解决了图纸制作的问题，通过三维建模生成3D工厂模型，再由模型生成平竖面图及管段图，由此工程师们以为找到了解决问题的最终办法。

但90年代在满足快速生成图纸的同时，更需一个强大的工厂全过程数据管理，为此CADCENTRE公司提出了“DATA FOR LIFE”的全新概念，即始终坚持数据是任何一个CAD系统的核心，它比图形符号的含义更为重要，这是CADCENTRE公司取得成功的基础，该种以数据为核心的系统不仅全自动生成图纸，也可用于生产，维护及分析，使得数据管理贯穿于从基础设计到最终报废的工厂全过程。

PDMS以其强大的功能，全新的概念，深受用户喜爱，在业内享有极高声誉，领导工厂设计新潮流。

它包括以下的主要模块：LEGACY—工程图智能化处理PEGS(Plant EngineerinG System)—工厂概念设计DESIGNMANAGER—工厂设计管理PDMS (Plant Design Management System)—三维工厂模型设计系统PDMS Global—全球工程设计管理ADVANCED ROUTER FOR PIPING—自动布管系统STRESSC—与管道应力分析软件CAESAR II的接口STRUCTURE—与钢结构分析软件STAAD/PRO的接口PLANT VISUALISATION—工厂三维实体模型虚拟实时漫游HYPERPLANT—基于INTERNET工程设计PDMS可以在Unix，WindowNT等系统平台上运行。

PDMS常识（简介、常用命令、设置、小技巧）PDMS是由英国CADCENTRE公司开发研制的面向数据型大型工厂设计管理系统。

提供由2D的逻辑模型到3D的实体模型直至交互式虚拟实时模型显示的整体解决方案，涵盖工厂设计的全过程。

它不同于80年代占主导地位的以图形为核心的工厂设计系统，如INTERGRAPH的PDS等软件，依靠图形环境及数据库作支撑，需要特殊的硬件设备。

以往的2D或3D工厂设计软件包仅仅解决了图纸制作的问题，通过三维建模生成3D工厂模型，再由模型生成平竖面图及管段图，由此工程师们以为找到了解决问题的最终办法。

但90年代在满足快速生成图纸的同时，更需一个强大的工厂全过程数据管理，为此CADCENTRE公司提出了“DATA FOR LIFE”的全新概念，即始终坚持数据是任何一个CAD系统的核心，它比图形符号的含义更为重要，这是CADCENTRE公司取得成功的基础，该种以数据为核心的系统不仅全自动生成图纸，也可用于生产，维护及分析，使得数据管理贯穿于从基础设计到最终报废的工厂全过程。

PDMS以其强大的功能，全新的概念，深受用户喜爱，在业内享有极高声誉，领导工厂设计新潮流。

它包括以下的主要模块：LEGACY—工程图智能化处理PEGS(Plant EngineerinG System)—工厂概念设计DESIGN MANAGER—工厂设计管理PDMS (Plant Design Management System)—三维工厂模型设计系统PDMS Global—全球工程设计管理ADVANCED ROUTER FOR PIPING—自动布管系统STRESSC—与管道应力分析软件CAESAR II的接口STRUCTURE—与钢结构分析软件STAAD/PRO的接口PLANT VISUALISATION—工厂三维实体模型虚拟实时漫游HYPERPLANT—基于INTERNET工程设计PDMS可以在Unix，WindowNT等系统平台上运行。

当代化工研究Modem Chemical Research20综述与专论2021・06关于PDMS建模在管道设计中的应用技巧*王芳(中机工程(西安)启源咨询设计有限公司陕西710018)摘耍：随着计算机在工程设计中应用的普及，三维设计软件在石油、化工、医药、新能源、新材料等行业的应用也越来越广泛，很多大型石化工程的设计和建设更是离不开三维设计软件.国内外工厂设计中比较流行的几种设计软件有PDS,PDMS,AutoPlant,SmartPlant3D 等.掌握熟练的建模技巧，将软件更好的应用在工程设计中，快速准确完成设计任务，是我们配管工程师追求餉目标.本文就石化医药行业工程管道设计中，PDMS三维设计软件的一些技巧和难点进行分析讨论.关键词：PDMS;配管三维设计；应用中图55•类号：T文献标识码：AApplication Skills of PDMS Modeling in Pipeline DesignWang Fang(China Machinery Engineering(Xi'an)Qiyuan Consulting Design Co.,Ltd.,Shaanxi,710018) Abstractz With the p opularization ofcomputer application in engineering design,the application of3D design software in p etroleum,chemical industry,medicine,new energy,new materials and other industries is becoming more and more extensive,and the design and construction of m any large petrochemical p rojects are inseparable f rom3D design software.Several p opular design softwares in f actory design at home and abroad include PDS, PDMS,AutoPlant,SmartPlant3D and so on.Mastering skilled modeling skills,applying the software better in engineering design,and completing design tasks quickly and accurately are the goals pursued by our p iping engineers.This paper analyzes and discusses some skills and difficulties of PDMS3D design software in engineering p ipeline design of p etrochemical and p harmaceutical industry.Key wordsi PDMS；3D design of p ipings application仁概述PDMS（Plant Design Management System）是由英国AVEVA公司开发的三维工厂设计系统，它有自己独立的数据库结构，更为直观智能为工程设计提供更方便的统计设计工具。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS管道等级培训手册目录SPECON和CATVIEW (3)CATVIEW (3)CATVIEW的安装 (3)CATVIEW的设置 (3)管道等级 (4)等级与元件库的关系 (4)CATVIEW生成管道等级 (4)等级中的选项说明 (8)等级的数据库层次 (9)等级修改 (9)向等级中添加特性库 (9)等级的工作原理 (10)等级文件中的缺省选择 (11)等级文件中的特殊字符 (11)等级使用中的注意事项 (12)SPECON (12)SPECON常用命令 (12)SPECON新建等级 (13)SPECON修改等级 (15)等级数据库检查与测试 (15)等级数据库检查 (15)等级数据库测试 (16)管嘴等级 (16)管嘴等级（Nozzle Specification） (16)生成管嘴等级 (16)保温等级 (19)保温元件库 (19)SPECON生成保温等级 (19)伴热等级 (21)SPECON和CATVIEW建立管道等级有两个方法：在SPECON模块用命令行调用MACRO文件，或用PARAGON中提供的CATVIEW用户界面完成。

CATVIEWCATVIEW的安装CATVIEW属于外挂程序，可以通过光盘安装或者直接拷贝CATVIEW目录。

CATVIEW的设置1．在CATVIEW目录中包含三个文件。

Evars.bat 环境变量设置文件NAMING.DOC PDMS元件命名规则PDMS Catview User Guide.pdf 用户指南2．打开Evars.bat将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=D:\cadcentre\catview11.33．编辑PDMS主目录中的Evars.bat文件，在文件的最后调用Catview目录中的Evars.batCall D:\cadcentre\catview11.3\evars.bat管道等级等级与元件库的关系CATVIEW生成管道等级1．使用Catview建立等级Utilities->Catview…。

PDMS三维管道设计实操CNPDC设计图文中心计算机辅助设计室课程包括…CNPDC基本概念及数据库结构 数据库关系管道建模定位方法斜接及坡降管道设计附加属性的定义查询及修改管道元件属性 系统设置自动及交互式碰撞检查 交互数据库宏生成单管图基本概念及数据库结构CNPDCPDMS软件采用树状结构来管理数据，具有良好的可追溯性。

管道布置通常是任何一个大型项目中最费时的工作，也是产生问题最多的部分。

管道建模在PDMS中一直是系统中最强大的功能之一，它最大可能地避免了设计错误的产生。

管道建模的基本方法采用“管件导引管线”的方式，即用户只需要定义管件的位置，系统自动完成管件间的管线布置。

工程设计中需要的各种元件以及支吊架系统都可以在管道模型中表现出来。

工程设计中需要的管道压力、温度、保温、伴热等工程设计参数及附加参数可以在管道模型中表现出来。

CNPDC基本概念及数据库结构管道数据库的层次：PIPE 管道BRANCH 分支/管段ELEMENTS元件基本概念及数据库结构CNPDC每个管道(PIPE)可以有多个分支(BRANCH)，在分支下面才是具体的管件分支与管道的不同在于分支只有两个端点，而管道可以有多个端点，这要看它有几个分支。

基本概念及数据库结构CNPDC分支的作用：¾根据介质流向定义管道的起点和终点，在PDMS中称为Head和Tail标注管道流向¾工程Iso图中根据Head和TailCNPDC基本概念及数据库结构在分支下面的管件位置和顺序决定了管道的铺设。

在PDMS 中，不用添加管道，只须考虑管件，因为管道是根据管件的等级在两个相邻管件中自动生成的。

PDMS中管道是隐含元件基本概念及数据库结构CNPDC管件管件是管道的基本元件，也是我们工程设计中的基本组成部分。

在PDMS软件中常用管件主要包括如下几种：bend,cap,coupling,elbow,olet,reducer,tee, fblind,filter,flange,valve,weld…基本概念及数据库结构CNPDC每种管道元件都按照PDMS软件系统的定义原则，拥有其固定的设计属性和连接属性；¾为了保证管道中介质流向的正确性，软件采用了元件“首尾”相连的方式来定义元件的连接；¾每个管件都拥有：–ORI 元件的原点–ARRIVE 到达点（P1）–LEAVE 离开点（P2）–多通元件拥有一个或几个“TEE”点¾元件与元件的连接一定是“ARRIVE”点和“LEAVE”点的连接；基本概念及数据库结构CNPDC管件的入出口点（Arrive and Leave Points）与设备中的基本体相似，也有P-point，它有两个作用：¾定义连接点。
