P D M S基本操作
PDMS培训教程
第一部分基本操作

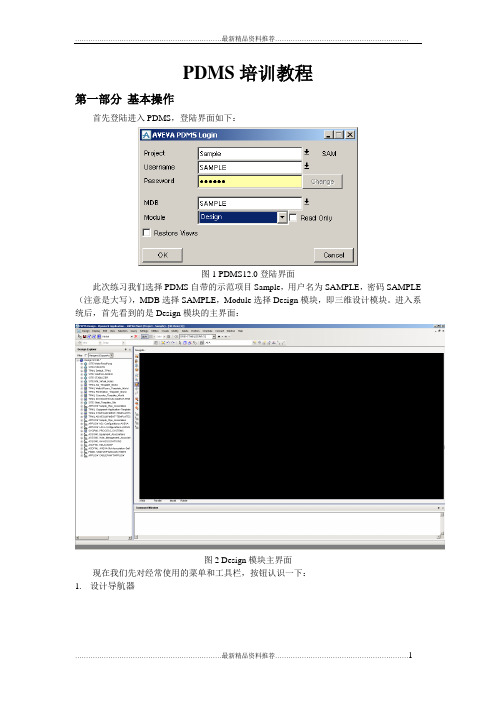

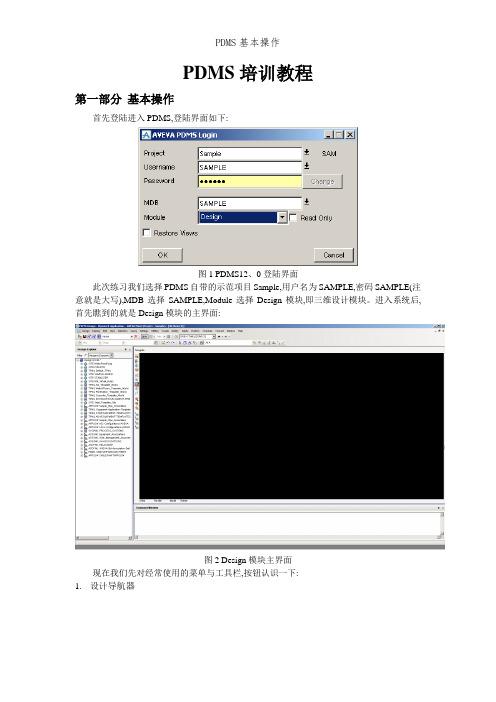

首先登陆进入PDMS，登陆界面如下：
图1 PDMS12.0登陆界面
此次练习我们选择PDMS自带的示范项目Sample，用户名为SAMPLE，密码SAMPLE（注意是大写），MDB选择SAMPLE，Module选择Design模块，即三维设计模块。
进入系统后，首先看到的是Design模块的主界面：
图2 Design模块主界面
现在我们先对经常使用的菜单和工具栏，按钮认识一下：1.设计导航器
图3 设计导航器
设计导航器是设计过程中频繁使用的工具。
ZO
N E
I
/100-B -2
D ISH
N O ZZ
N /C 1101-N 1
SU B E
/STRUCTURE
图4 一个工厂（单元）的数据库层次结构
WORLD —建立数据库时，自动生成一个WORLD 。
在导航器中只能看到一个
WORLD 。
SITE —可以是整个工厂，也可以是一个单元，一个项目。
在一个PDMS 项目中
可以有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是
你在图形屏幕中能实际看到的实体。
PRIMITIVE —组成模型的基本体，包括box ，cylinder ，dish 等。
2. 视图控制工具栏
图5 视图控制工具栏
3. History工具栏
图6 History工具栏
History工具栏主要用来显示当前元素(CE)，CE是PDMS里一个非常重要的概念，很多操作都是针对当前元素（CE）的，请大家要牢记！所谓的
CE=current element表示当前元素，当前元素可以是一个元素（如一个弯头或一个法兰），也可以是元素的集合（如一根管线，一个设备）。
当前元素的更改可以通过设计导航器或Members窗口实现，Members
窗口下面将讲到。
4.Default工具栏
图7 Default工具栏
显示当前元素
放大当前所选元素
设置中间滚轮为框选放大视图
设置中间滚轮为实时放大视图
设置中间滚轮为旋转视图
设置中间滚轮为平移视图
可以保存四个视图
居中显示当前元素
Get Work按钮：在协同设计时，即不同专业的人同时设计时，点击此按钮可以看到别人所做的东西，前提是别人保存了他所做的东西。
Save Work按钮：保存按钮，点击此按钮仅保存你所做的东西。
Add CE to Drawlist按钮和Remove CE From Drawlist按钮：把当前元素显示和不显示在屏幕中，很像CADWorx中的加载和卸载外部引用和isolated管线，但比CADWorx功能强。
Create/Modify List按钮：新建或修改列表，利用列表可以实现多个操作，如多个元件拷贝，偏移，镜像等。
Delete CE按钮：删除当前元素。
5.Model工具栏
图8 Model工具栏
Model Editor按钮：模型编辑，可以移动，旋转模型，以下例子会有演示。
Undo和Redo按钮：撤销和重做操作，小心使用，PDMS的撤销不止一步。
6. 实用工具栏
图9 实用工具栏
Measure按钮：测量距离，相当于CADWorx的Di命令。
比如我们要测量两个不同设备管嘴的水平距离，步骤如下：
①点击菜单Settings Graphics，选择Plines&Ppoints标签，如下图所示
图10 显示捕捉点对话框
勾选“Ppoints”区域中的“Display”和“Numbers”选项，点击“OK”关闭窗口。
②击按钮，将激活两个窗口：Measure窗口和Positioning Control窗口
图11 Measure窗口
图12 定位控制窗口
设置定位控制窗口如上图所示，接着按住鼠标左键移至第一个管嘴，捕捉0或
2点，当出现白色十字光标时释放鼠标，第一点已定；按住鼠标左键移至第二个管嘴，捕捉0或2点，当出现同样的白色十字光标时释放鼠标，第二点已定。
图12 测距结果窗口
如上图所示结果为4270mm。
Display axes on CE按钮：显示坐标轴
图13 定义坐标轴对话框
勾选第二个将以东西南北显示，Size定义轴的长度。
Auto Clash 按钮：打开或取消实时碰撞检查。
7. 切换模块
Design有管道设计模块Pipework，设备设计模块Equipment，电缆桥架设计模块Cable Trays，通风采暖管道设计模块HVAC和结构设计模块Structure，在Design模块里可以自由切换到任一模块。
方法是点击菜单Design→再点击切换的模块
图14 模块切换
8.渲染操作
点击菜单View→Settings→Shaded，快捷键F8，取消渲染再按一次F8。
9.Members窗口
图15 Members 列表
图16 DrawList下拉菜单
“Add CE”相当于当前元素显示在屏幕中；“Add Owner”是把当前元素的上级元素显示在屏幕中；“Add CE with Colour…”在显示元素时可以设置它的颜色；“Remove CE”不显示当前元素；“Remove Owner”不显示当前元素的上级元素；“Remove All”是隐藏所有元素
10.List操作实例
在实际操作中，我们经常要对好几个元件进行操作，最常用到的是：对几个元件一齐移动。
在PDMS中当前元素只能是一个，不像CADWorx中可以框选多个对象，在PDMS中得通过List操作多个对象，具体步骤如下：
定义一List，点击菜单“Utilities”→“lists…”,弹出“Lists/Collections”窗口，
在这个对话框里可以创建/删除List，现在我们要新建一个List，点击菜单“Add”→“list…”，在弹出的“Create List”对话框中，在“Description”中给所要创建的List起个名字，输入后点击“OK”，这样我们就建立了一个空List，接下来要往这个List添加所要操作的对象，首先在设计导航器中或屏幕中选中你想操作的对象（一次只能选一个，框选没用），然后在“Lists/Collections”窗口中点击菜单“Add”→“CE”，就把当前所选择的对象添加到之前所建的List中，同样方法添加别的对象到List里，选择完成后会在“Lists/Collections”窗口中的列表显示出所选的对象（见下图），List建完后就可以对它进行操作了，比如现在要将E1301，
D1201，C1101都往上移动1000mm，则可以在“Action”一栏中输入“by u1000”,点击“Action”按钮即可。
11.PDMS三维模型的导出
当我们完成三维模型后，可能希望生成一个独立的三维浏览文件，比如像NavisWorks格式的文件，可以方便携带和浏览，可能有人会问，为什么不把PDMS生成的文件拷贝出来，也可以在别的装有PDMS的电脑上打开，但实际是PDMS的文件结构不像CADWorx那样简单，PDMS的文件设有读写权限的。
要将PDMS模型导出为NavisWorks格式的文件步骤如下：点击菜单“Utilities”→“Export”→“Create…”，弹出的“Export”窗口，在Output file中输入导出的文件名，文件格式为“binary”，在设计导航器中选中所要导出的部分，如要导出整个STABILIZER单元的模型则选中“SITE
STABILIZER”，在“Include”列表下的下拉菜单中选择“CE”，点击Add按
钮，在Include列表中会显示所选择的对象，“Representation…”按钮可以定义输出的样式要求，Exclude部分可以出除不想要的部分，比如
STABILIZER中若不想导出某些设备就可以通过设置此处实现。
点击
Export按钮，则在PDMS安装目录生成一个STABILIZER.RVM的文件，用NavisWorks打开此文件，然后另存为NavisWorks格式的文件即可。
