PDMS设备建模实务简介PDMS（Plant Design Management System）是一种专业的三维工厂设计软件，广泛应用于石油、化工、电力等工业领域。
PDMS具有强大的建模功能，可以用于创建和管理复杂的三维模型，以便进行设备设计、工艺模拟和施工管理等工作。
本文将介绍PDMS设备建模的实务操作，帮助读者快速上手使用PDMS进行设备建模。
准备工作在开始使用PDMS进行设备建模之前，我们需要先安装PDMS软件，并了解基本的软件操作方法。
此外，还需要获得相关的设备设计图纸和参数数据，以便进行建模工作。
设备模型的创建在PDMS中，设备模型的创建通常包括以下几个步骤：1.创建设备组（Equipment Hierarchy）：在PDMS中，我们可以通过创建设备组来组织设备模型。
使用PDMS的设计模块（Design Module），可以创建一个设备组并指定其名称和位置。
设备组可以包含一个或多个设备。
2.创建设备（Equipment Item）：在设备组中，可以创建具体的设备。
设备可以是各种类型，例如容器、换热器、泵等。
通过指定设备的类型、尺寸和其他参数，可以创建一个新的设备。
3.添加设备组件（Equipment Components）：在设备中，我们可以添加各种组件，例如进出口管道、支撑架等。
通过使用PDMS的管道模块（Piping Module）和支撑模块（Supports Module），可以在设备中添加并连接这些组件。
4.设置设备属性（Equipment Attributes）：在设备模型中，还需要设置各个设备和组件的属性。
例如，对于容器设备，需要设置其容积、工作温度等属性。
通过使用PDMS的属性编辑器，可以方便地设置这些属性。
设备模型的编辑和调整在创建设备模型之后，可能需要对模型进行编辑和调整，以满足实际需求。
PDMS提供了丰富的编辑和调整功能，可以轻松完成这些工作。
1.设备模型的平移和旋转：在PDMS中，可以通过选择设备或组件，并使用平移和旋转命令，对设备模型进行平移和旋转操作。
PDMS培训教程第一部分基本操作首先登陆进入PDMS，登陆界面如下：图1 PDMS12.0登陆界面此次练习我们选择PDMS自带的示范项目Sample，用户名为SAMPLE，密码SAMPLE（注意是大写），MDB选择SAMPLE，Module选择Design模块，即三维设计模块。
进入系统后，首先看到的是Design模块的主界面：图2 Design模块主界面现在我们先对经常使用的菜单和工具栏，按钮认识一下：1.设计导航器图3 设计导航器设计导航器是设计过程中频繁使用的工具。
ZO NEI/100-B -2D ISHN O ZZN /C 1101-N 1SU B E/STRUCTURE图4 一个工厂（单元）的数据库层次结构WORLD —建立数据库时，自动生成一个WORLD 。
在导航器中只能看到一个WORLD 。
SITE —可以是整个工厂，也可以是一个单元，一个项目。
在一个PDMS 项目中可以有多个SITE 。
ZONE —它不是一个物理分区，而是同类元件的集合，可以当作一个逻辑组。
例如PIPE ZONE ，EQUIPMENT ZONE ，STRUCTURES ZONE 。
EQUIPMENT ，STRUCTURES ，PIPES —指定了类型和名字，这一级下面才是你在图形屏幕中能实际看到的实体。
PRIMITIVE —组成模型的基本体，包括box ，cylinder ，dish 等。
2. 视图控制工具栏图5 视图控制工具栏3. History 工具栏图6 History 工具栏History 工具栏主要用来显示当前元素(CE)，CE 是PDMS 里一个非常重要的概念，很多操作都是针对当前元素（CE ）的，请大家要牢记！所谓的CE=current element 表示当前元素，当前元素可以是一个元素（如一个弯头或一个法兰），也可以是元素的集合（如一根管线，一个设备）。
当前元素的更改可以通过设计导航器或Members 窗口实现，Members 窗口下面将讲到。

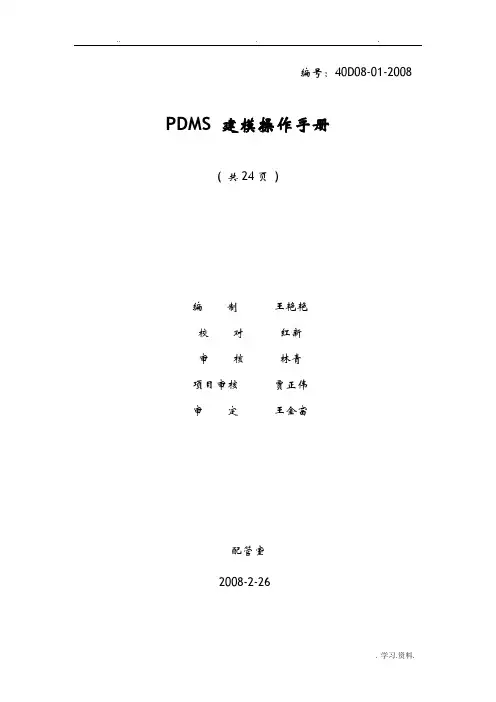

编号：40D08-01-2008 PDMS 建模操作手册共24 页编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26特殊设备基本体的构建一、设备建模I 利用设备模板建设备 II 参数化创建设备 III 读取宏文件生成设备 IV 搭积木创建设备.1. .1.. .2... .2.. .. 3 VI设备模块常用命令 ..5 管道建模11 I 基本管线的创建1..1. II 常用的管线修改编辑命令.1..2 错误信息类型及修改方法22...4设备建模I、利用设备模板建设备:1. 创建Site: Create ==> Site ==> tank1（名称）仓ij建Zone: Create ==> Zone ==> Equipm odel匚IT eate Zone-Jnjxl|N日me ^lunsotPurpose [unset JAttributes .1OK 1Cancel|jr 1 NtfdJhn 1 unsetPoai I T isu ?Kortti ▼J|a|EciSl ”up ▼|atfrt |111At..11CK i_ aiLcsl 13.创建设备模版：Create ==> Basic Equipment ,选择要创建的设备类型，输入对应的参数值。
2 .创建设备：Utilities ==> EquipmentMBBEBBF"J nJ 2dControlTemplatesCreateOf type:Dished top and coned bottomFlat top and coned bottomFlanged flat top and dished bottomId,Apply I数值，修改完毕后点OK 即可。
H 、参数化创建设备:Create ==> Stardard ==> 输入设备名称,选中之后点Properities ，可修改其参数值, 标即可。
PDMS基础操作
PDMS（Plant Design Management System）是一种广泛应用于工程设
计和建设行业的三维建模软件。
它可以帮助工程师进行管道设计、设备设计、结构设计等多个方面的工程操作，提高设计效率和精确度。
首先是创建模型。
打开PDMS软件后，选择“Create a new model”
来创建一个新的模型。
然后选择合适的模型存储位置和名称，并设置坐标
系统。
接着选择模型类型和尺寸，可以选择2D或3D模型，以及自定义尺寸。
第二步是导入设备和管道。
选择“Equipment”菜单，然后选择“Create simple equipment”来创建设备，例如容器、泵或压力容器等。
选择设备类型后，填写相关参数，例如设备名称、尺寸、位置等。
导入管
道的方法类似，选择菜单中的“Piping”选项，然后选择“Create pipeline”进行管道的创建。
第四步是布局设备和管道。
在PDMS中，可以通过选择设备和管道的
布局方式进行更好的可视化和空间利用。
可以使用菜单中的“Layout”选
项来选择设备和管道的布局方式，例如水平布局或垂直布局。
还可以使用“Auto connect”选项来自动连接管道和设备，以提高布局的效率。
最后是输出模型。
在完成设备和管道的布局后，可以选择菜单中的“Output”选项来输出模型。
可以选择输出的文件格式，例如DWG、DGN
或STEP等。
还可以选择输出图纸的比例和样式，以及选择相应的图层和
视图。
编号：40D08-01-2008 PDMS 建模操作手册( 共24页)编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建Site: Create ==> Site ==> tank1(名称) 创建Zone: Create ==> Zone ==> Equipmodel 2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。
修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。
Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。
参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。
Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。
2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\Temp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。
编号：40D08-01-2008 PDMS 建模操作手册( 共24页)编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：)1．创建Site: Create ==> Site ==> tank1(名称2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。
修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。
Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。
参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。
Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。
2.打开命令行Command line , 读取刚才生成的宏文件，$M D ：\Temp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE 一样的设备Ⅳ. 搭积木创建设备1. Create输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。
PDMS基本操作PDMS是一款用于进行建筑和工程设计的三维建模软件，它具有强大的功能和灵活的操作，可以帮助工程人员更好地进行设计和分析工作。
本文将介绍PDMS的基本操作，希望能够对初学者有所帮助。
首先是创建模型。
在PDMS中，可以通过File菜单中的选项创建一个新的模型。
在创建模型时，需要选择适当的单位和坐标系。
创建模型后，可以在模型视图中绘制各种元素。
绘制元素是PDMS中的基本操作之一、在PDMS中，可以使用不同的工具和命令来绘制各种元素，如墙体、柱子、梁、管道等。
绘制元素时，需要指定元素的类型、尺寸和位置等参数。
通过选择合适的工具和命令，可以在模型中绘制出各种符合设计要求的元素。
在PDMS中，还可以使用构建结构的功能来创建模型的组件之间的关联关系。
通过构建结构，可以将不同的元素组合成一个完整的系统。
例如，在管道系统中，可以使用构建结构将各个管道和阀门等组合成一个完整的管道系统。
除了上述基本操作外，PDMS还提供了生成报告的功能。
通过生成报告，可以获得模型的详细信息，如元素的属性、尺寸、材料等。
这些信息可以帮助用户更好地了解模型的特点和性能，为后续的设计和分析提供参考。
除了上述基本操作外，PDMS还提供了其他的一些功能和工具，如复制、剪切、粘贴等，可以帮助用户更好地进行模型的操作和管理。
此外，PDMS还支持与其他软件的集成，如CAD软件、分析软件等，可以方便地进行数据的导入和导出。
总结起来，PDMS是一款功能强大的三维建模软件，通过掌握其基本操作，可以更好地进行建筑和工程设计工作。
希望本文的介绍能对初学者有所帮助，使他们能够更好地使用PDMS进行设计和分析工作。
p d m s实用基本操作大全 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT编号：40D08-01-2008PDMS 建模操作手册( 共24页 )编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建 Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。
修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。
Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。
参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。
Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径 ==> 点Add CE ，点Apply，这样就输出一个宏文件。

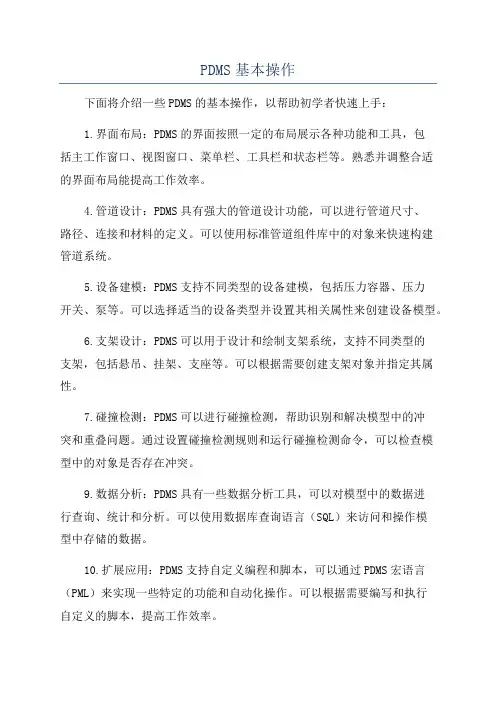

PDMS基本操作
下面将介绍一些PDMS的基本操作，以帮助初学者快速上手：
1.界面布局：PDMS的界面按照一定的布局展示各种功能和工具，包
括主工作窗口、视图窗口、菜单栏、工具栏和状态栏等。
熟悉并调整合适
的界面布局能提高工作效率。
4.管道设计：PDMS具有强大的管道设计功能，可以进行管道尺寸、
路径、连接和材料的定义。
可以使用标准管道组件库中的对象来快速构建
管道系统。
5.设备建模：PDMS支持不同类型的设备建模，包括压力容器、压力
开关、泵等。
可以选择适当的设备类型并设置其相关属性来创建设备模型。
6.支架设计：PDMS可以用于设计和绘制支架系统，支持不同类型的
支架，包括悬吊、挂架、支座等。
可以根据需要创建支架对象并指定其属性。
7.碰撞检测：PDMS可以进行碰撞检测，帮助识别和解决模型中的冲
突和重叠问题。
通过设置碰撞检测规则和运行碰撞检测命令，可以检查模
型中的对象是否存在冲突。
9.数据分析：PDMS具有一些数据分析工具，可以对模型中的数据进
行查询、统计和分析。
可以使用数据库查询语言（SQL）来访问和操作模
型中存储的数据。
10.扩展应用：PDMS支持自定义编程和脚本，可以通过PDMS宏语言（PML）来实现一些特定的功能和自动化操作。
可以根据需要编写和执行
自定义的脚本，提高工作效率。
以上是PDMS的基本操作介绍，虽然PDMS拥有广泛的功能和应用领域，但通过熟悉这些基本操作，初学者能快速上手并开始使用PDMS进行工程
设计和模型管理。
编号：40D08-01-2008 PDMS 建模操作手册( 共24页)编制王艳艳校对红新审核林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。
修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。
Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。
参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。
Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。
2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\T emp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。
PDMS笔记以下是一些常用的操作，细化的东西靠大家了！1、PDMS大方向主要可以分为：DESIGN-三维模型设计模块、DRAFT-出图模块ADMINISTRATION-项目管理模块、ISODRAFT-轴测图生成模块、PARAGON-构造元件库模块。
2、控制视图的快捷键很重要！（1）、F8=Shaded：实体/线框切换（2）、F9=视图控制显示/隐藏切换，这个命令很重要！打开F9，3D 窗口旁边和下边会出现刻度，我们只要移动刻度框上的小刻度块，移动右侧的小刻度块，图形就可以向上或者向下旋转；移动水平小刻度块，图形就可以左右旋转。
这样就可以代替鼠标中间滚珠的作用了。
按住鼠标中间滚珠可以转动物体吗。
（3）、F2=Zoom缩放、F3=Pan移动、F5=Rotate旋转、Ctrl：加速显示、Shift：减速显示。
3、Zoom to ：selection（先选中物体，再局部放大，就是快捷键的第二个）、entire draw list（把整个物体全部显示）、identify element：直接出来一个小框，想看哪选哪即可。
4、快捷键第一个：limits CE options：先选中物体，这个命令的意思是把我们所选中的物体充满整个屏幕。
快捷键第三个：walk to draw list：居中显示全部内容，快捷键第四个：central on selection：把选中的东西作为中心，作为旋转轴。
快捷键第五个：middle mouse button：zoom rectangle用鼠标中间滚轮对选中区域放大，快捷键第六个：middle mouse button：zoom in/out：用鼠标中间滚轮放大或者缩小。
快捷键第九个：就是移动下面那个双叹号，一般为灰色，不能用，首先要打开F4，切换进入透视模式，按住鼠标滚轮，可以拖动，此命令用处不大，平时不用开。
快捷键第十一个：Clip CE把选中的物体夹住，其它部分统统隐藏。
p d m s实用基本操作大全-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN编号：40D08-01-2008 PDMS 建模操作手册( 共24页 )编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建 Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。
修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。
Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。
参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。
Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径 ==> 点Add CE ，点Apply，这样就输出一个宏文件。
编号：40D08-01-2008 PDMS 建模操作手册( 共24页)编制王艳艳校对刘红新审核张林青项目审核贾正伟审定王金富配管室2008-2-26目录一、设备建模 (1)I利用设备模板建设备 (1)II参数化创建设备 (2)III读取宏文件生成设备 (2)IV 搭积木创建设备 (3)V 特殊设备基本体的构建 (4)VI 设备模块常用命令 (5)二、管道建模 (11)I基本管线的创建 (11)II常用的管线修改编辑命令 (12)三、错误信息类型及修改方法 (22)一、设备建模Ⅰ、利用设备模板建设备：1．创建Site: Create ==> Site ==> tank1(名称)创建Zone: Create ==> Zone ==> Equipmodel2．创建设备：Utilities ==> Equipment3. 创建设备模版:Create ==> Basic Equipment，选择要创建的设备类型，输入对应的参数值。
修改属性:选中要修改的CE点Modify ==> Attributes, 修改其参数值，修改完毕后点OK即可。
Ⅱ、参数化创建设备：Create ==> Stardard ==> 输入设备名称，选择具体的设备类型，选中之后点Properities，可修改其参数值，点OK确定放置点座标即可。
参数化模型设备的修改：Modify ==> Equipment Specification ==> 点Properities, 修改其属性值。
Ⅲ、读取宏文件生成设备：1．选择要处理的源设备，生成一个宏文件Utilities ==> DB listing ==> 输入要输出的宏文件路径==> 点Add CE ，点Apply，这样就输出一个宏文件。
2.打开命令行Command line , 读取刚才生成的宏文件，$M D：\Temp\Equip.text (读取第一步生成的文件)这样就可生成一个与原CE一样的设备Ⅳ. 搭积木创建设备1. Create Equipment 输入设备名称2. Create ==> Primitive ==>选择搭积木组成设备的各个组件，拼成一个设备，具体的组件名称可取默认值，设备嘴子另外命名。
PDMS培训教程第一部分基本操作首先登陆进入PDMS,登陆界面如下:图1 PDMS12、0登陆界面此次练习我们选择PDMS自带的示范项目Sample,用户名为SAMPLE,密码SAMPLE(注意就是大写),MDB选择SAMPLE,Module选择Design模块,即三维设计模块。
