PDMS常用命令

PDMS工具集功能：生成逻辑吊点命令：|show !!creathanger|功能：add |Assembly...| 命令：|show !!Assembly|功能：add |Creat Split Tee...| （创建分割三通）命令： |show !!createe|功能：add |* Model check...| （管道查询工具）命令：|show !!pipedim|功能：add |* Generate MTO | （管道材料报表）命令：|show !!gpmto|功能：add |* Sort Pipe...| （管道排序）命令：|show !!pipeorder|功能：add |* Segment Slope...|（管道坡度设计）命令：|show !!segslope|功能：add |* 3D letter...|（增加3D字体[不支持中文]）命令：|show !!letter3d|功能；add |Auto Elbow |（弯头自动连接）命令：|$m /%PMLLIB%\TOOLKIT\AUTOELBOW.MAC|功能：add |Copy&Rename...|（拷贝重命名）命令：|show !!copyrename|功能：add |Batch copy...| 命令：|show !!batchcopy|功能：add |Insulation Summary...|（生成保温报表）命令：|show !!piperep|功能：add |InterDB macro...| 命令：|kill !!interdbmac show !!interdbmac|功能： add |Add volumn...| 命令： |show !!MWaddvolumn| 功能： add |* Funnel...| （创建漏斗）命令：|show !!funnel|功能：add |* Creat Fitting...| （逻辑埋件设置及定位）命令：|show !!strufitting| 功能：add |* Named section...| （自动命名梁构件）命令：|show !!autonamesctn| 功能：add |Hanger Design...| （PUCG支吊架接口程序）命令： |show !!zdjjk|功能：add |PKPM interface...|（PDMS数据接口）命令： |$m %pdmsexe%\sxpitf| 功能：add |Glif interface...| 命令：|show !!pdms2glifr|功能：add |YMJ Selection...| （预埋件）命令：|show !!YmjAuto|功能：add |Creat Hole...|（隔栅板）命令：|show !!creathole|功能： add |Add Insulation...|（添加保温）命令：|show !!addinsu|功能： add |* Get Ipara...| 命令：|show !!getipara|功能：add |* Change Specification...| （转换管道等级）命令：|show !!chspec|功能：add |* Creat drawing number...| （创建ISO图档案号）命令： |show !!isonumber| 功能：add |Name to duty| 命令：|$m /%PMLLIB%\TOOLKIT\pipename2duty.MAC|功能：add |Name to key attribute| 命令：|$m /%PMLLIB%\TOOLKIT\lsno.MAC|功能：add |* Report spec break| 命令：|$m /%PMLLIB%\TOOLKIT\reportspec.MAC|功能：add |* Show spec break| （显示管道等级）命令：|$m /%PMLLIB%\TOOLKIT\specbreak.MAC| 功能：add |* Attachment check...| 命令：|show !!attacheck|功能：add |Reselect tube...|（查询管道材质及规格）命令|!!selectube()|功能：add |Branch Flip | 命令：|$m /%PMLLIB%\TOOLKIT\HT_exch.MAC|功能：add |Branch Merge| （管道结合）命令：|$m /%PMLLIB%\TOOLKIT\mergebranch.MAC| 功能：add |Branch Split|（管道分割）命令：|$m /%PMLLIB%\TOOLKIT\splitbranch.MAC|功能：add |flip Cable tray | 命令：|$m /%PMLLIB%\TOOLKIT\flipCabletray.MAC|功能：add |* Ftube fill branch...| 命令：|show !!ftubefill|功能：add |* 斜管连接| 命令：|$m /%PMLLIB%\TOOLKIT\superlink.mac|功能：add |* Connect next...| 命令：|show !!connectnext|功能：add |Reconnect Set-on tee| 命令：|$m /%PMLLIB%\TOOLKIT\teerelink.mac|功能：add |* Creat Gridline Column...| 命令：|show !!creatgridline|功能：add |* Set Gridline reference| 命令：|SHOW !!SETREFERENCE|功能：add |* Mtoc off| 命令：|$m /%PMLLIB%\TOOLKIT\instmtocoff.mac|功能：add |Old Equip template...|（创建标准设备）命令：|show _CDSTDEQUI|功能：add |Instrument Box| 命令： |$m /%PMLLIB%\TOOLKIT\instrumentbox.mac|功能：add |Modify Extrusion...| （修改拉伸体）命令：|SHOW !!CDPANEL|功能：add |Modify Revolution...| （修改旋转体）命令：|show !!dbeloopedit|功能：add |* Creat Nozzle...|（创建管嘴）命令：|$m /%PMLLIB%\TOOLKIT\nozzle.mac NEW|功能：add |Modify Nozzle...| （改管嘴）命令： |$m /%PMLLIB%\TOOLKIT\nozzle.mac OLD|功能：add |Nozzle Specification...| （管嘴等级及修改）命令： |CALLE XNOZZSPEC|功能：add |* Calculate Nozzle...| 命令：|show !!nozzlength|功能：add |* Check Nozzle...|（管嘴检查）命令：|show !!checknozzle|功能：add |Pml Browser...|（PML语言浏览器）命令：|show !!pmlbrowser|功能：add |Find and Replace...|（查找替换）命令：|show !!findreplace|在Display—command line里直接输入命令—Enter，将出现命令对话框。

PDMS工具集功能：生成逻辑吊点命令：|show !!creathanger|功能：add |Assembly...| 命令：|show !!Assembly|功能：add |Creat Split Tee...| （创建分割三通）命令： |show !!createe|功能：add |* Model check...| （管道查询工具）命令：|show !!pipedim|功能：add |* Generate MTO | （管道材料报表）命令：|show !!gpmto|功能：add |* Sort Pipe...| （管道排序）命令：|show !!pipeorder|功能：add |* Segment Slope...|（管道坡度设计）命令：|show !!segslope|功能：add |* 3D letter...|（增加3D字体[不支持中文]）命令：|show !!letter3d|功能；add |Auto Elbow |（弯头自动连接）命令：|$m /%PMLLIB%\TOOLKIT\AUTOELBOW.MAC|功能：add |Copy&Rename...|（拷贝重命名）命令：|show !!copyrename|功能：add |Batch copy...| 命令：|show !!batchcopy|功能：add |Insulation Summary...|（生成保温报表）命令：|show !!piperep|功能：add |InterDB macro...| 命令：|kill !!interdbmac show !!interdbmac|功能： add |Add volumn...| 命令： |show !!MWaddvolumn| 功能： add |* Funnel...| （创建漏斗）命令：|show !!funnel|功能：add |* Creat Fitting...| （逻辑埋件设置及定位）命令：|show !!strufitting| 功能：add |* Named section...| （自动命名梁构件）命令：|show !!autonamesctn| 功能：add |Hanger Design...| （PUCG支吊架接口程序）命令： |show !!zdjjk|功能：add |PKPM interface...|（PDMS数据接口）命令： |$m %pdmsexe%\sxpitf| 功能：add |Glif interface...| 命令：|show !!pdms2glifr|功能：add |YMJ Selection...| （预埋件）命令：|show !!YmjAuto|功能：add |Creat Hole...|（隔栅板）命令：|show !!creathole|功能： add |Add Insulation...|（添加保温）命令：|show !!addinsu|功能： add |* Get Ipara...| 命令：|show !!getipara|功能：add |* Change Specification...| （转换管道等级）命令：|show !!chspec|功能：add |* Creat drawing number...| （创建ISO图档案号）命令： |show !!isonumber| 功能：add |Name to duty| 命令：|$m /%PMLLIB%\TOOLKIT\pipename2duty.MAC|功能：add |Name to key attribute| 命令：|$m /%PMLLIB%\TOOLKIT\lsno.MAC|功能：add |* Report spec break| 命令：|$m /%PMLLIB%\TOOLKIT\reportspec.MAC|功能：add |* Show spec break| （显示管道等级）命令：|$m /%PMLLIB%\TOOLKIT\specbreak.MAC| 功能：add |* Attachment check...| 命令：|show !!attacheck|功能：add |Reselect tube...|（查询管道材质及规格）命令|!!selectube()|功能：add |Branch Flip | 命令：|$m /%PMLLIB%\TOOLKIT\HT_exch.MAC|功能：add |Branch Merge| （管道结合）命令：|$m /%PMLLIB%\TOOLKIT\mergebranch.MAC| 功能：add |Branch Split|（管道分割）命令：|$m /%PMLLIB%\TOOLKIT\splitbranch.MAC|功能：add |flip Cable tray | 命令：|$m /%PMLLIB%\TOOLKIT\flipCabletray.MAC|功能：add |* Ftube fill branch...| 命令：|show !!ftubefill|功能：add |* 斜管连接| 命令：|$m /%PMLLIB%\TOOLKIT\superlink.mac|功能：add |* Connect next...| 命令：|show !!connectnext|功能：add |Reconnect Set-on tee| 命令：|$m /%PMLLIB%\TOOLKIT\teerelink.mac|功能：add |* Creat Gridline Column...| 命令：|show !!creatgridline|功能：add |* Set Gridline reference| 命令：|SHOW !!SETREFERENCE|功能：add |* Mtoc off| 命令：|$m /%PMLLIB%\TOOLKIT\instmtocoff.mac|功能：add |Old Equip template...|（创建标准设备）命令：|show _CDSTDEQUI|功能：add |Instrument Box| 命令： |$m /%PMLLIB%\TOOLKIT\instrumentbox.mac|功能：add |Modify Extrusion...| （修改拉伸体）命令：|SHOW !!CDPANEL|功能：add |Modify Revolution...| （修改旋转体）命令：|show !!dbeloopedit|功能：add |* Creat Nozzle...|（创建管嘴）命令：|$m /%PMLLIB%\TOOLKIT\nozzle.mac NEW|功能：add |Modify Nozzle...| （改管嘴）命令： |$m /%PMLLIB%\TOOLKIT\nozzle.mac OLD|功能：add |Nozzle Specification...| （管嘴等级及修改）命令： |CALLE XNOZZSPEC|功能：add |* Calculate Nozzle...| 命令：|show !!nozzlength|功能：add |* Check Nozzle...|（管嘴检查）命令：|show !!checknozzle|功能：add |Pml Browser...|（PML语言浏览器）命令：|show !!pmlbrowser|功能：add |Find and Replace...|（查找替换）命令：|show !!findreplace|在Display—command line里直接输入命令—Enter，将出现命令对话框。

1. 查询属性Q Att2. 查询类型Q Type3. 查询可以生成的类型Q List4. 清屏Alpha request clear5. 生成New （Type）6. 删除Delete （Type）7. 命名q name,q fullname, Name8. 去掉命名Unname9. 重新命名所有Rename All10. 锁定Lock ce11. 解锁Unlock ce,Unlock All12. 加入显示Add CE13. 自动显示到屏幕Auto CE14. 移去显示Remove CE,Remove All15. 标记Mark ce16. 移去标记UnMark ce ,UnMark All17. 精确定位At,Pos,Q pos,Q pos wrt /*18. 相对定位By19. 鼠标定位MOVE N Throu ID@,IDP@20. 导航Q Mem，First，Last，Next，Previous，Owner，End，Goto（Ref）,Same21. 重新排序，必须在Owner 级，Reorder 3 Before（After）122. 修改层次Include23. 名字记忆Setstar ，名字＊24. 拷贝New (Type) Copy Pre25. 组合命令NEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI26. 基本体连接Connect P1 TO IDP@27. 元件连接Conn 和Conn To Next28. 元件方向Dir N29. 强制连接Fconn30. 新建元件new elbo choose31. 保存Savework32. 最新设计Getwork33. 退出到Monitor，Quit34. 退出Pdms Finish35. 直接进入Design，d:\cadcentre\pdms11.4.sp1\pdms.bat SAM SAMPLE/SAMPLE /SAMPLE DESIGN36. 切换模块Design，Draft，Paragon，Isodraft37. 追踪程序执行过程$R6,退出追踪$R38. 追踪程序执行过程和变量的值Pmltrace on,退出pml trace off,在控制台显示39. 记录命令行内容log /filename$r6$r2003-7-2840. 文件输出File ／D:\output.txtOutput CEFile End41. 执行宏程序$m D:\output.txt42. 查询环境变量Q evar pdmsuser43. 辅助定位点Pin1 A T U100044. 关闭辅助定位点Pin1 Off45. 系统命令Syscommand ‘Dir’, 在控制台显示。

经验反馈——一些常用的PDMS命令Q abore ------查询元件的公称直径Q aod ------查询元件的外径Q P1 bore ------查询元件P1点的直径，包括设备上的NozzleQ P3 bore ------查询元件P3点的直径，包括设备上的NozzleMark ce ------为当前元素做标记，可以是Pipe，Branch，members， Equipment 等，标记的内容是它本身的名称。

Mark with 'RPE1567' ce ------对当前元素标记’RPE1567’, 引号里面可以是任意内容Q Att ------查询当前元素的参数Q :ims-qcl ------查询Pipe或Branch的等级，当前元素要放在Pipe或Branch层上, Q name ------查询名称，如果知道这个名称，直接敲入命令行就可以找到改元素。

Q lastmodif ------查询最后修改时间Q usermod ------查询最后修改的用户Q usermod :ims-qcl ------查询最后修改:ims-qcl这个参数的用户Q var !!ce.ppos[0].wrt(world) ------查询阀门的设计重心Q var !!ce.ppos[999].wrt(world) ------查询阀门的设计者自己定义的重心Q var !!ce.gcof.wrt(world) ------查询阀门的重心（不考虑负体积如挖孔等）Q var !!ce.ncof.wrt(world) ------查询阀门真正的重心（这是PDMS自带的功能）q var !!ce.poss.wrt(world)Q var !!ce.hstub.attribute(':ep') ------查询branch头部的壁厚，当前元素放在branch上Q var !!ce.lstub.attribute(':ep') ------查询选定元件下面管子的壁厚Q var !!ce.spref.attribute(':ep') 或 Q :ep of spref ------查询所选元件的壁厚上边的:ep可以换成其他的参数，如:de(外径)Q cllength ------查询branch的长度Q var !!ce.spref.attribute(':matiere')[1].name ------查询管道的材料Q spref ------查询元素的制造规格，比如，对于支吊架来说，得出的结果就可能是 spref /MDP/PR09-100Q :mtoarea ------查询安装分区信息Q p1 pos wrt world ------查询元件P1点坐标，例如预埋板Q pos wrt world ------查询元件在世界中的坐标Q poss wrt world ------查询Beam的头部的中心点坐标Q pose wrt world ------查询Beam的尾部的中心点坐标Q :mdsancref ------查询ATTA、STRU以及Anchor plate之间的链接关系Q :prop desc ------查询Beam截面信息Q Dtxr ------查询元件的catalogue详细参数Q Prop code ------查询支吊架的详细类型Q angle/radius ------查询弯头和三通的角度和半径Enhance ce col red ------对当前元素着色，也可以是green，pink , cyan等其他颜色Enhance ce transl >5 ------改透明度Add all within vol ce ------添加当前元素空间内的所有元素Add all STRU within vol ce 300 Col 4 ------添加当前元素周围300空间内的所有 STRU并以yellow显示，其中的STRU、 300和col 4是可变的参数Add ce auto ce ------添加当前元素并居中显示Add href cref ------添加branch头部和尾部相连的管道Add cref ------添加三通相连的管道Add all bran with :ims-ssno eq 'HRA_RPE_03' ------添加具有相同属性的管道,其中的:ims-ssno和HRA_RPE_03是可变参数Add all bran with matchw(:ims-ssno,'HRA_RPE_03') ------添加具有相同属性的管道add all bran with matchwild(:ims-ssno,'HRA_PTR_53') and Hbore gt 50 ------Aid text num 2 (name of owner) at at hpos of owner ------辅助标记，其中的num 2、name of owner和hpos of owner是可变参数，比如改成num 3、TSN、ce/p0等都可以。

PDMS工具集功能：生成逻辑吊点命令：|show !!creathanger|功能：add |Assembly...| 命令：|show !!Assembly|功能：add |Creat Split Tee...| （创建分割三通）命令： |show !!createe|功能：add |* Model check...| （管道查询工具）命令：|show !!pipedim|功能：add |* Generate MTO | （管道材料报表）命令：|show !!gpmto|功能：add |* Sort Pipe...| （管道排序）命令：|show !!pipeorder|功能：add |* Segment Slope...|（管道坡度设计）命令：|show !!segslope|功能：add |* 3D letter...|（增加3D字体[不支持中文]）命令：|show !!letter3d|功能；add |Auto Elbow |（弯头自动连接）命令：|$m /%PMLLIB%\TOOLKIT\AUTOELBOW.MAC|功能：add |Copy&Rename...|（拷贝重命名）命令：|show !!copyrename|功能：add |Batch copy...| 命令：|show !!batchcopy|功能：add |Insulation Summary...|（生成保温报表）命令：|show !!piperep|功能：add |InterDB macro...| 命令：|kill !!interdbmac show !!interdbmac|功能： add |Add volumn...| 命令： |show !!MWaddvolumn|功能： add |* Funnel...| （创建漏斗）命令：|show !!funnel|功能：add |* Creat Fitting...| （逻辑埋件设置及定位）命令：|show !!strufitting|功能：add |* Named section...| （自动命名梁构件）命令：|show !!autonamesctn|功能：add |Hanger Design...| （PUCG支吊架接口程序）命令： |show !!zdjjk|功能：add |PKPM interface...|（PDMS数据接口）命令： |$m %pdmsexe%\sxpitf|功能：add |Glif interface...| 命令：|show !!pdms2glifr|功能：add |YMJ Selection...| （预埋件）命令：|show !!YmjAuto|功能：add |Creat Hole...|（隔栅板）命令：|show !!creathole|功能： add |Add Insulation...|（添加保温）命令：|show !!addinsu|功能： add |* Get Ipara...| 命令：|show !!getipara|功能：add |* Change Specification...| （转换管道等级）命令：|show !!chspec|功能：add |* Creat drawing number...| （创建ISO图档案号）命令： |show !!isonumber| 功能：add |Name to duty| 命令：|$m /%PMLLIB%\TOOLKIT\pipename2duty.MAC| 功能：add |Name to key attribute| 命令：|$m /%PMLLIB%\TOOLKIT\lsno.MAC|功能：add |* Report spec break| 命令：|$m /%PMLLIB%\TOOLKIT\reportspec.MAC|功能：add |* Show spec break| （显示管道等级）命令：|$m /%PMLLIB%\TOOLKIT\specbreak.MAC| 功能：add |* Attachment check...| 命令：|show !!attacheck|功能：add |Reselect tube...|（查询管道材质及规格）命令|!!selectube()|功能：add |Branch Flip | 命令：|$m /%PMLLIB%\TOOLKIT\HT_exch.MAC|功能：add |Branch Merge| （管道结合）命令：|$m /%PMLLIB%\TOOLKIT\mergebranch.MAC| 功能：add |Branch Split|（管道分割）命令：|$m /%PMLLIB%\TOOLKIT\splitbranch.MAC| 功能：add |flip Cable tray | 命令：|$m /%PMLLIB%\TOOLKIT\flipCabletray.MAC| 功能：add |* Ftube fill branch...| 命令：|show !!ftubefill|功能：add |* 斜管连接| 命令：|$m /%PMLLIB%\TOOLKIT\superlink.mac|功能：add |* Connect next...| 命令：|show !!connectnext|功能：add |Reconnect Set-on tee| 命令：|$m /%PMLLIB%\TOOLKIT\teerelink.mac|功能：add |* Creat Gridline Column...| 命令：|show !!creatgridline|功能：add |* Set Gridline reference| 命令：|SHOW !!SETREFERENCE|功能：add |* Mtoc off| 命令：|$m /%PMLLIB%\TOOLKIT\instmtocoff.mac|功能：add |Old Equip template...|（创建标准设备）命令：|show _CDSTDEQUI|功能：add |Instrument Box| 命令： |$m /%PMLLIB%\TOOLKIT\instrumentbox.mac|功能：add |Modify Extrusion...| （修改拉伸体）命令：|SHOW !!CDPANEL|功能：add |Modify Revolution...| （修改旋转体）命令：|show !!dbeloopedit|功能：add |* Creat Nozzle...|（创建管嘴）命令：|$m /%PMLLIB%\TOOLKIT\nozzle.mac NEW| 功能：add |Modify Nozzle...| （改管嘴）命令： |$m /%PMLLIB%\TOOLKIT\nozzle.mac OLD|功能：add |Nozzle Specification...| （管嘴等级及修改）命令： |CALLE XNOZZSPEC| 功能：add |* Calculate Nozzle...| 命令：|show !!nozzlength| 功能：add |* Check Nozzle...|（管嘴检查）命令：|show !!checknozzle| 功能：add |Pml Browser...|（PML语言浏览器）命令：|show !!pmlbrowser| 功能：add |Find and Replace...|（查找替换）命令：|show !!findreplace|在Display—command line里直接输入命令—Enter，将出现命令对话框。

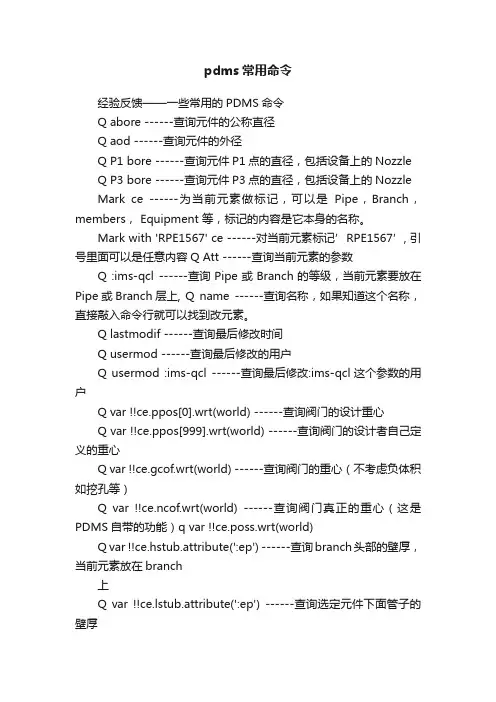

pdms常用命令经验反馈——一些常用的PDMS命令Q abore ------查询元件的公称直径Q aod ------查询元件的外径Q P1 bore ------查询元件P1点的直径，包括设备上的Nozzle Q P3 bore ------查询元件P3点的直径，包括设备上的Nozzle Mark ce ------为当前元素做标记，可以是Pipe，Branch，members， Equipment 等，标记的内容是它本身的名称。

Mark with 'RPE1567' ce ------对当前元素标记’RPE1567’, 引号里面可以是任意内容Q Att ------查询当前元素的参数Q :ims-qcl ------查询Pipe或Branch的等级，当前元素要放在Pipe或Branch层上, Q name ------查询名称，如果知道这个名称，直接敲入命令行就可以找到改元素。

Q lastmodif ------查询最后修改时间Q usermod ------查询最后修改的用户Q usermod :ims-qcl ------查询最后修改:ims-qcl这个参数的用户Q var !!ce.ppos[0].wrt(world) ------查询阀门的设计重心Q var !!ce.ppos[999].wrt(world) ------查询阀门的设计者自己定义的重心Q var !!ce.gcof.wrt(world) ------查询阀门的重心（不考虑负体积如挖孔等）Q var !!ce.ncof.wrt(world) ------查询阀门真正的重心（这是PDMS自带的功能）q var !!ce.poss.wrt(world)Q var !!ce.hstub.attribute(':ep') ------查询branch头部的壁厚，当前元素放在branch上Q var !!ce.lstub.attribute(':ep') ------查询选定元件下面管子的壁厚Q var !!ce.spref.attribute(':ep') 或 Q :ep of spref ------查询所选元件的壁厚上边的:ep可以换成其他的参数，如:de(外径)Q cllength ------查询branch的长度Q var !!ce.spref.attribute(':matiere')[1].name ------查询管道的材料Q spref ------查询元素的制造规格，比如，对于支吊架来说，得出的结果就可能是 spref /MDP/PR09-100Q :mtoarea ------查询安装分区信息Q p1 pos wrt world ------查询元件P1点坐标，例如预埋板Q pos wrt world ------查询元件在世界中的坐标Q poss wrt world ------查询Beam的头部的中心点坐标Q pose wrt world ------查询Beam的尾部的中心点坐标Q :mdsancref ------查询ATTA、STRU以及Anchor plate之间的链接关系Q :prop desc ------查询Beam截面信息Q Dtxr ------查询元件的catalogue详细参数Q Prop code ------查询支吊架的详细类型Q angle/radius ------查询弯头和三通的角度和半径Enhance ce col red ------对当前元素着色，也可以是green，pink , cyan等其他颜色Enhance ce transl >5 ------改透明度Add all within vol ce ------添加当前元素空间内的所有元素Add all STRU within vol ce 300 Col 4 ------添加当前元素周围300空间内的所有STRU并以yellow显示，其中的STRU、300和col 4是可变的参数Add ce auto ce ------添加当前元素并居中显示Add href cref ------添加branch头部和尾部相连的管道Add cref ------添加三通相连的管道Add all bran with :ims-ssno eq 'HRA_RPE_03' ------添加具有相同属性的管道,其中的:ims-ssno和HRA_RPE_03是可变参数Add all bran with matchw(:ims-ssno,'HRA_RPE_03') ------添加具有相同属性的管道add all bran with matchwild(:ims-ssno,'HRA_PTR_53') and Hbore gt 50 ------Aid text num 2 (name of owner) at at hpos of owner ------辅助标记，其中的num 2、name of owner和hpos of owner是可变参数，比如改成num 3、TSN、ce/p0等都可以。

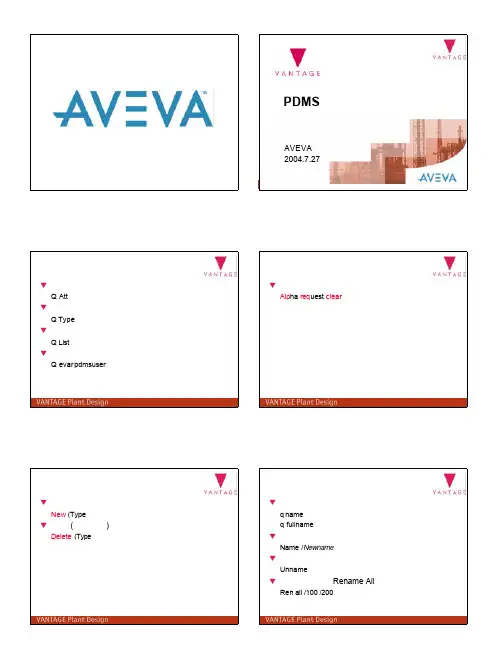

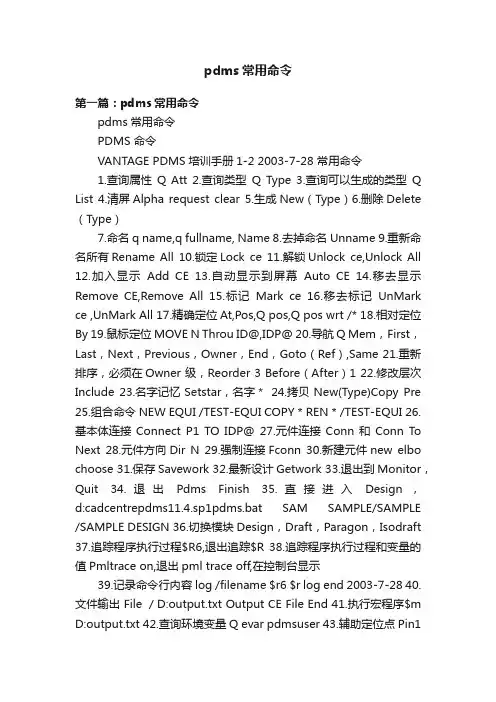

pdms常用命令第一篇：pdms常用命令pdms常用命令PDMS 命令VANTAGE PDMS培训手册1-2 2003-7-28 常用命令1.查询属性Q Att2.查询类型Q Type3.查询可以生成的类型Q List4.清屏Alpha request clear5.生成New（Type）6.删除Delete （Type）7.命名q name,q fullname, Name 8.去掉命名Unname 9.重新命名所有Rename All 10.锁定Lock ce 11.解锁Unlock ce,Unlock All 12.加入显示Add CE 13.自动显示到屏幕Auto CE 14.移去显示Remove CE,Remove All 15.标记Mark ce 16.移去标记UnMark ce ,UnMark All 17.精确定位At,Pos,Q pos,Q pos wrt /* 18.相对定位By 19.鼠标定位MOVE N Throu ID@,IDP@ 20.导航Q Mem，First，Last，Next，Previous，Owner，End，Goto（Ref）,Same 21.重新排序，必须在Owner 级，Reorder 3 Before（After）1 22.修改层次Include 23.名字记忆Setstar，名字＊24.拷贝New(Type)Copy Pre 25.组合命令NEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI 26.基本体连接Connect P1 TO IDP@ 27.元件连接Conn 和Conn To Next 28.元件方向Dir N 29.强制连接Fconn 30.新建元件new elbo choose 31.保存Savework 32.最新设计Getwork 33.退出到Monitor，Quit 34.退出Pdms Finish 35.直接进入Design，d:cadcentrepdms11.4.sp1pdms.bat SAM SAMPLE/SAMPLE /SAMPLE DESIGN 36.切换模块Design，Draft，Paragon，Isodraft 37.追踪程序执行过程$R6,退出追踪$R 38.追踪程序执行过程和变量的值Pmltrace on,退出pml trace off,在控制台显示39.记录命令行内容 log /filename $r6 $r log end 2003-7-28 40.文件输出 File ／D:output.txt Output CE File End 41.执行宏程序$m D:output.txt 42.查询环境变量Q evar pdmsuser 43.辅助定位点Pin1AT U1000 44.关闭辅助定位点Pin1 Off 45.系统命令Syscommand ‘Dir’, 在控制台显示第二篇：命令一、非娱乐版dota地图命令大全主要游戏模式常规模式：如果什么都不输入，15秒后自动默认常规模式。

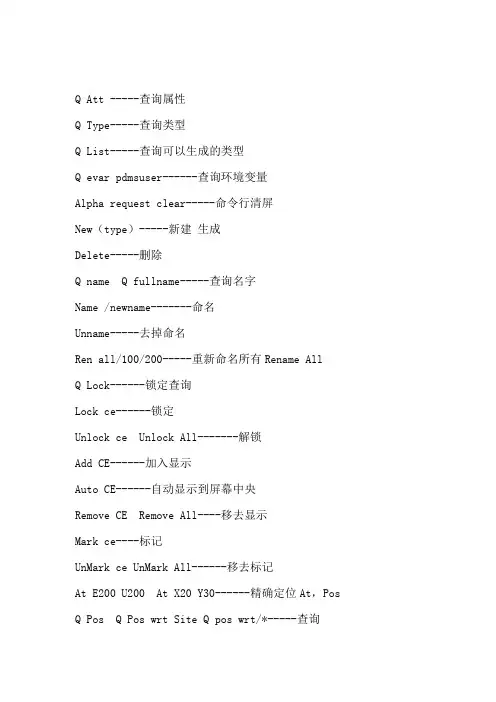

Q Att -----查询属性Q Type-----查询类型Q List-----查询可以生成的类型Q evar pdmsuser------查询环境变量Alpha request clear-----命令行清屏New（type）-----新建生成Delete-----删除Q name Q fullname-----查询名字Name /newname-------命名Unname-----去掉命名Ren all/100/200-----重新命名所有Rename AllQ Lock------锁定查询Lock ce------锁定Unlock ce Unlock All-------解锁Add CE------加入显示Auto CE------自动显示到屏幕中央Remove CE Remove All----移去显示Mark ce----标记UnMark ce UnMark All------移去标记At E200 U200 At X20 Y30------精确定位At，Pos Q Pos Q Pos wrt Site Q pos wrt/*-----查询By E1000 By X20 X30----相对定位ByQ Mem------查询成员First，Last，Next，Previous，Owner，End-----导航Goto Spref--------追踪参考Same-------回到上一层次Reorder 3 Before（After）1-----重新排序，必须在Owner级Incl /Name Incl Mem Of /Name Incl /EQUIP BEF 3-------转移层次，首先定位在应该去的位置。

--EquipmentQ NAME ----查询作用中对象名称Name /P-001 ----修改对象名称Q ATT ----查询对象属性EQUI 使用Q POS ----查询设备原点坐标POS E 1200 N 2100 U 1500 直接修改设备原点坐标Q POS IN WORL 查询组件的原点坐标相对整个坐标.NOZZQ HEIG ---查询NOZZ之实体长度HEIG 400 -- 修改NOZZ之长度平移BY E 100 --向E方向移动100PIPEWORK名词解释PA : 管件进入点PL : 管件离开点P3: 管件第三点,如阀杆方向,TEE,OLETPOS:管件原点PH: BRANCH HEADPT: BRANCH TAILHREF: HEAD Reference (记录branch head 接什么) TREF : TAIL Reference (tail 接什么)CREF : Connect Reference ( tee,olet 接什么)建文件注意事项:1.同一PIPE中须CHANGE PEC或CHANGE 保温时,请另建BRANCH, 即同一BRANCH中PSPE/ISPE须相同.ELBODIR R 指定ELBO离开方向.管件定位方式-连接CONN --连接前一个MEMBERCONN TO NEX --连接下一个MEMBERCONN TO PT --连接至BRANCH TAILCONN AND P3 IS U --连接且P3 方向IS UCONN PT TO LAST --结尾至最后一个组件FCONN ---强制连接管件定位方式-距离DIST 100 FROm PREDIST 200DIST 100 FROM ID@DIST 300 FROM PL OF PREVPOS PA DIST 300 FROM PL OF PRE指定SPOOL 长度POS PA DIST 6000 FROM PL OF PREVPOS PA DIST 6000 FROM PL OF PRE COUP修改方位ORI AND P3 IS N45U ---P3 点朝N45UORI AND PL IS D ---修改RELIEF VALVE 之离开点方向FLOW BACK --建文件顺序逆流向FLOW UNSET --建文件顺序顺流向选定对象PRENEXTENDSAMEFLAN 12/PW-101/PG-1301 跳至PG-1301BRANCH 查询Q PHQ PTQ HREFQ TREFQ HCONNQ TCONNQ HBOREQ TBOREOELT/TEE 查询Q CREFINST 查询Q HEIGQ RADIQ ANGL出ISO图前审核CH CE --可用于ZONE /PIPE /BRAN中查询查询属性Q Att查询类型Q Type查询可以生成的类型Q List查询环境变量Q evar pdmsuser清屏命令行清屏Alpha request clear新建生成New (Type）删除Delete (Type）命名查询q nameq fullname命名Name /Newname去掉命名Unname重新命名所有Rename AllRen all /100 /200 锁定查询Q Lock锁定Lock ce解锁Unlock ceUnlock All显示加入显示Add CE自动显示到屏幕中央Auto CE 移去显示Remove CERemove All标记标记Mark ce移去标记UnMark ce查询Q posQ POS IN WORLQ pos wrt Site相对定位By E1500By E1000By X20 Y30导航查询成员Q Mem导航First，Last，Next，Previous，Owner，End 追踪参考Goto Spref回到上一次的层次Same排序重新排序，必须在Owner级Reorder 3 Before（After）1转移层次Include转移层次,首先定位在应该去的位置Incl /NameIncl Mem Of /NameIncl /EQUIP BEF 3拷贝组合命令名字记忆Setstar 将名字放到*中拷贝New (Type) Copy Pre组合命令SetNEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI鼠标选择鼠标选择Id CursorId@鼠标选择关键点Id PpointIdP@基本体连接Connect P1 TO IDP@保存保存Savework最新设计Getwork退出到MonitorQuit退出PdmsFinish直接进入模块,切换模块建立批处理文件,直接进入Designd:\cadcentre\pdms11.4.sp1\pdms.bat SAMSAMPLE/SAMPLE /SAMPLE DESIGN切换模块DesignDraftParagonIsodraft切换MDB切换MDBMDB updateUser username/password/MDBnameexitPDMS管道建模常用命令新建Pipe，Branch建立Pipe，指定等级New Pipe /100-P-2003-2.5A1-ST(1)Pspec /2.5A1Ispec /IRWPTspec /1X25建立Branch，自动继承等级New Branch /100-P-2003-2.5A1-ST(1)/B1Branch 头尾连接分支头是PH，分支尾是PT–CONN PH TO /1205-N5 (/1205-N5 is a Nozzle)–CONN PT TO LAST MEM–CONN PT TO /100-A8/T2 (/100-A8/T2 is a TEE)–CONN PT TO P4 OF /VF205 (/VF205 is a VFWA.)–CONN PH TO PT OF /100-A8/1 (/100-A8/1 is anotherBranch) –CONN PH TO ID NOZZ@新建组件Choose设置自动连接Choose AutoConnect On从Branch等级中选择组件，显示组件描述New Gask Choose Rtext（Or Stex，Ttex）New Flan Choose RtextNew Elbo Choose All通过Stype选择组件New Elbo Choose With Stype ENew Redu Choose With Stype CONC Abor 100 Lbor 80Branch方向Branch方向转换ForwardBackward反向配管BackNew Elbo Choose All反向从Branch Tail配管BackTailNew Gask Choose组件连接Connect与前一个连接Conn 与后一个连接Conn To Next强制连接Force ConnectFconnFconn To NextFconn To Tail改变方向Dir改变方向，同时修改Angle属性Dir E继续…改变P3点的方向Dir And P3 Is U45E组件绕轴旋转Orientate一般用于旋转P3点Ori And P3 Is Up改变组件出入口点改变Arrive和Leave属性Arr 1 Leav 3定位点对齐Through定位点沿前一个组件的出口方向与参照物对齐–Thr /TANK5–Thr E3000–Thr ID@–Thr Nex–Thr Pt定位选项组合方法定位选项组合方法定位点定位Distance组件定位点之间的距离Dist 1000定位点与参照物的中心定位From，To定位点与参照物的中心定位–DIST 200 FROM /TANK5–DIST 1000 TO NEXTSpool定位POS PA DIST 100 FROM PL OF PREVS POOLDISTANCEP0 P0定位点与参照物的外轮廓定位Infront,Behind定位点沿轴线与参照物的外轮廓定位–DIST 30 INFRONT /WALL–DIST 125 BEHIND ID@定位点与参照物的外轮廓定位Onto,Under定位点与参照物的外轮廓垂直方向定位–DIST 35 ONTO /BEAM–DIST 125 UNDER IDP @外轮廓定位Clearance组件外轮廓定位Clea 500管底定位Bop管底和管顶Bop/Top–Bop Onto Id@–Bop 50 Onto Id@Branch 头尾定位利用最后一个组件CONN PT TO LAST MEMPOS PT DISTANCE 1000 综合实例自动生成放空阀综合实例新建Branch New Bran连接Branch Head Conn PH to ID@流向For 设置自动连接Choose AutoConnect On第一个螺纹短节New Ftub choose All螺纹放空阀New Valv choose All第二个螺纹短节New Ftub choose All返回Branch Bran Branch收尾Conn PT to Last mem。

pdms常用命令PDMS命令VANTAGE PDMS培训手册1-22003-7-28常用命令1.查询属性Q Att2.查询类型Q Type3.查询可以生成的类型Q List4.清屏Alpha request clear5.生成New（Type）6.删除Delete（Type）7.命名q name,q fullname, Name8.去掉命名Unname9.重新命名所有Rename All10.锁定Lock ce11.解锁Unlock ce,Unlock All12.加入显示Add CE13.自动显示到屏幕Auto CE14.移去显示Remove CE,Remove All15.标记Mark ce16.移去标记UnMark ce ,UnMark All17.精确定位At,Pos,Q pos,Q pos wrt /*18.相对定位By19.鼠标定位MOVE N Throu ID@,IDP@20.导航Q Mem，First，Last，Next，Previous，Owner，End，Goto （Ref）,Same21.重新排序，必须在Owner级，Reorder 3 Before（After）122.修改层次Include23.名字记忆Setstar，名字＊24.拷贝New (Type) Copy Pre25.组合命令NEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI26.基本体连接Connect P1 TO IDP@27.元件连接Conn和Conn To Next28.元件方向Dir N29.强制连接Fconn30.新建元件new elbo choose31.保存Savework32.最新设计Getwork33.退出到Monitor，Quit34.退出Pdms Finish35.直接进入Design，d:\cadcentre\pdms11.4.sp1\pdms.bat SAM SAMPLE/SAMPLE/SAMPLE DESIGN36.切换模块Design，Draft，Paragon，Isodraft37.追踪程序执行过程$R6,退出追踪$R38.追踪程序执行过程和变量的值Pmltrace on,退出pml trace off,在控制台显示39.记录命令行内容log /filename$r6$rlog end2003-7-2840.文件输出File／D:\output.txtOutput CEFile End41.执行宏程序$m D:\output.txt42.查询环境变量Q evar pdmsuser43.辅助定位点Pin1 AT U100044.关闭辅助定位点Pin1 Off45.系统命令Syscommand‘Dir’,在控制台显示。
