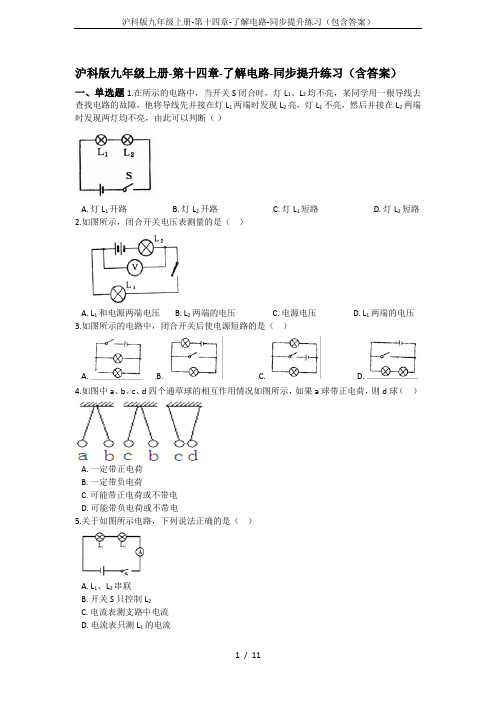

沪科版九年级上册-第十四章-了解电路-同步提升练习（含答案）一、单选题1.在所示的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L1不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断（）A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路2.如图所示，闭合开关电压表测量的是（）A.L1和电源两端电压B.L2两端的电压C.电源电压D.L1两端的电压3.如图所示的电路中，闭合开关后使电源短路的是（）A. B. C. D.4.如图中a、b、c、d四个通草球的相互作用情况如图所示，如果a球带正电荷，则d球（）A.一定带正电荷B.一定带负电荷C.可能带正电荷或不带电D.可能带负电荷或不带电5.关于如图所示电路，下列说法正确的是（）A.L1、L2串联B.开关S只控制L2C.电流表测支路中电流D.电流表只测L1的电流6.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A.a和bB.c和dC.e和fD.g和h7.下列所示的四个电路图中与如图所示实物图相对应的是（）A. B.C. D.8.小旋使用电流表测电路中的电流，试触时，发现指针不动。
在分析原因时，她作出了如下判断，其中可能正确的是（）A.电流表的量程选小了B.电流表的量程选大了C.电流表的“+”“-”接线柱接反了D.电路中某处断路二、多选题9.如图所示，电源电压为6V，当开关S闭合后，两只电压表示数均为6V，产生这一现象的原因可能是（）A.灯L1可能短路B.灯L2可能断路C.灯L2可能短路D.灯L1可能断路10.下列关于实验仪器使用的说法中，正确的是（）A.使用弹簧测力计时，所测的力不能超过它的量程B.使用天平测物体的质量时，先调节天平横梁平衡C.使用量筒测水的体积时，视线与凹液面底部相平D.使用电流表测电流时，电流表与被测用电器并联11.如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管．对这一现象，下列有关说法正确的是（）A.摩擦起电创造了电荷B.与毛皮摩擦过的橡胶棒带负电C.与餐巾纸摩擦过的吸管带负电D.与吸管摩擦过的餐巾纸带负电12.关于电荷和电流的有关描述，以下说法正确的有（）A.自然界中只有两种电荷B.电荷移动的方向就是电流的方向C.金属导体导电是带负电的自由电子的定向移动形成的D.两物体摩擦时失去电子的物体会带正电13.下列有关电学知识说法中正确的是（）A.电流表不能直接接在电源两极，但电压表可以直接接在电源两极测电源电压B.使用测电笔时，手指不能碰到笔尾的金属体，以免触电C.有金属外壳的家用电器，必须使用三脚插头D.发生触电事故时，首先应迅速用手使触电者脱离触电区14.如图所示，在测量“小灯泡电功率”的实验中，电源电压恒定为3V，闭合开关，发现小灯泡不发光，电压表有示数，则出现上述现象的原因可能是（）A.滑动变阻器接入电路中阻值较大B.小灯泡短路C.滑动变阻器断路D.小灯泡断路三、填空题15.电流表上有三个接线柱________，相对应有两个量程________和________，分度值分别为________和________.16.摩擦起电的原因是________从一个物体转移到另一个物体，用丝绸摩擦过的玻璃棒，玻璃棒带________电．17.如图所示电路中，只闭合S1时电路处于________状态，S1、S2同时闭合时电路处于________状态（选填“短路”、“断路”或“通路”）．18.跟丝绸摩擦过的玻璃棒带________电荷，如果用这根玻璃棒接触带电的验电器，验电器金属箔张开角度增大，则验电器原来带的是________电荷．而验电器的工作原理是________．19.如图所示是一种节日彩灯，彩灯上有50只相同的小灯泡，接到照明电路中，小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是________A，每只小灯泡两端的电压为________V．20.如图所示的电路中：（1）若要L1、L2串联，则需闭合开关________，断开开关________；（2）若要使L1和L2并联，则需闭合开关________，断开开关S2；（3）若同时闭合S1和S2，此时电路为________。
1、印刷厂里，在印刷过程中纸张往往会粘合在一起，难以分开,给印刷带来了麻烦。
请你用所学的知识解释产生这种现象的原因。
2、在加油站的自助加油区，你可以看到“加油前请触摸静电释放器"这样的装置，请从物理学的角度谈谈这个装置的作用。
3、家里往往不止有一盏电灯，还有电视、电冰箱等用电器，这些用电器之间应该串联还是应该并联？为什么？4、正在运汽油的汽车尾部常拖一条铁链，链子一端与金属车皮相连，另一端拖在地上，试说明拖这一条铁链的作用。
5、有一天小奇用一把塑料梳子梳头发，梳几下后，她发现头发被梳子吸引起来了；当梳子离开时，头发丝之间像是充满敌意似的合不拢了。
这是为什么呢？请解释一下。
6、小奇将一把塑料尺在衣服上摩擦几下后，把塑料尺靠近悬挂的泡沫小球，然后接触泡沫小球。
小奇将会看到什么现象？并请你解释他所看到现象。
7、物体由于带电（静电），会给我们的日常生活带来有利和有害两方面，请你就此举出两个例子（无论有利或有害都可以）。
8、用带电体去靠近吊在细线上的通草球时，会被带电体吸引过来，但接触后立即就离开了, 请解释这个现象？9、小奇将两只系着细线的气球在衣服上蹭来蹭去。
当他提起细线试图将两只气球靠近时，为什么会出现了两气球无法靠近的现象？此时小红向两气球中间吹气，为什么气球又相互靠近了？10、用毛织品分别摩擦两个气球相接触的部分，放开气球后，你观察到什么现象？你能解释这个现象吗？11、在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上。
请解释这种现象产生的原因。
12、电扇使用一段时间后，为什么扇叶容易沾上灰尘?13、将一束扯成线状的塑料捆扎绳，用清洁干燥的手自上而下地捋，塑料绳就会向四周散开，而且捋的次数越多，下端散开得越大，这是为什么？14、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛.为什么？15、市场上出售一种能滚动的毛刷，当毛刷在尼龙衣物上滚动时，可以把灰尘和微小脏物吸入刷内，这是为什么？16、我们经常在加油站看到一条醒目的标语“严禁用塑料桶装运汽油”，请你说出其中的道理。
沪科版物理-九年级上册-第十四章-了解电路-同步练习一、单选题1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图4中A.B.C三处的电流大小，为了进一步探究A.B.C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是（）A. 将电源两极对调，再次测量A，B，C三处的电流B. 改变开关S的位置，再次测量A，B，C三处的电流C. 换用不同规格的灯泡，再次测量A，B，C三处的电流D. 将图中两只灯泡位置对调，再次测量A，B，C三处的电流2.对静电现象的认识，下列说法中正确的是（）A. 自然界只存在正、负两种电荷B. 同种电荷相互吸引，异种电荷相互排斥C. 摩擦起电创造了电荷D. 从静电现象认识到原子核是可分的3.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A. a、b都是电流表B. a、b都是电压表C. a是电压表，b是电流表D. a是电流表，b是电压表4.如图所示的电路中，开关闭合后，两个灯泡并联的电路是（）A. B.C. D.5.如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1，则（）A. 电流表示数变大，灯亮度不变，电压表示数变小B. 电流表示数变小，灯变暗C. 电路中的总功率变大，灯亮度不变D. 小灯泡的额定功率变大6.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮．当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮．下面能够反映该原理的电路是（）A. B. C. D.7.一节干电池的电压和家庭电路的电压分别是（）A. 2V，220VB. 1.5V，36VC. 2V，36VD. 1.5V，220V8.一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要它们同时工作.在下图所示的电路，你认为符合上述要求是（）A. B. C. D.9.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。
2022秋沪科版物理第十四章：了解电路检测题含答案一、选择题。
1、如图所示是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( )2、如图所示，是一个便携式充电器正在给手机电池充电，在这个过程中，该便携式充电器相当于电路中的（）A．用电器B．电源C．导线D．开关3、如图所示，开关S闭合时,灯泡L1与L2组成并联电路的是（）4、下面数据符合或接近实际情况的是（）A. 常用智能手机供电电压220VB. 家用手电筒正常工作时的电流约为200mAC. 洗澡时淋浴的适宜水温是60℃D. 家用小轿车工作时发动机的效率可达90%5、如图所示,轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引,则( )A.M一定带负电B.M一定带正电C.摩擦时,L失去电子D.摩擦时,L得到电子6、你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。
从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．发声器7、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中符合上述要求的是（）8、下对物理量最接近实际的是（）A. 一支铅笔长约180cmB. 一位初三学生重约500NC. 一节干电池电压为36VD. 重庆七月份平均气温约10℃9、下列现象中，不属于摩擦起电的是( )A.干冷的冬天,脱毛衣时会产生“啪啪”的声音B.用塑料梳子梳干燥的头发,越梳越蓬松C.吸尘器能够将地上的碎纸屑吸起来D.用干燥的毛刷刷毛料衣服时,毛刷上吸附许多细微的脏物10、下列关于电流的说法正确的是（）A．电荷只要移动就能形成电流B．电路中电流方向一定由电池负极流向正极C．电流的方向与电子定向移动的方向相同D．电荷只有定向移动才能形成电流11、如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（）12、如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
沪科版九年级全册物理第十四章了解电路练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷3.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电4.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数（）A. 在 a处最大B. 在 b处最小C. 在C处最大D. 三处都是一样5.如图所示电路，以下说法正确的是 ( )A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响6.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象7.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：38.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大9.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。
沪科版九年级物理第十四章了解电路同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列事例中，不属于扩散现象的是（）A．墙内开花，墙外可以闻到花香B．长时间堆放煤的墙角，墙壁内部会变黑C．一个人吸烟，满屋子都可以闻到烟味D．扫地时，太阳光下能看到大量灰尘在空中飞舞2、如图所示，电流表A1的示数为0.4A，干路电流为0.9A，则流经L2的电流为（）A．1.3A B．0.4A C．0.9A D．0.5A3、电动自行车两刹车手柄中各有一只开关S1和S2。
在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。
以下电路符合要求的是（）A．B．C．D．4、如图所示的四个电路，构成完整且连接正确的电路是（）A．B．C．D．5、如图所示是某同学探究串联电路的电压规律所连接的电路。
闭合开关后，发现小灯泡L1不发光，但小灯泡L2正常发光，且电压表有示数。
下列说法正确的是（）A．电压表测量的是小灯泡L2两端的电压B．小灯泡L1不发光可能是小灯泡L1断路C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路D．要测量L1两端的电压，可以直接将导线②的上端改接到a接线柱6、北京时间2021年10月16日，神舟十三号载人飞船与火箭成功分离，进入预定轨道，顺利将翟志刚、王亚平、叶光富3名航天员送入太空，发射取得圆满成功。
此次太空之旅，神舟十三号航天员们将在太空中过大年，除夕春节是中华民族的传统节日，这又是中国航天员第一次在太空过年，航天员系统已经充分准备，在食品上配置了饺子，我们期待他们在太空中过大年、吃饺子！对于以上情景，下列说法正确的是（）A．火箭里的燃料的热值较大，燃料燃烧时内能转化为化学能B．我们过大年煮饺子时，是利用做功的方式改变饺子内能的C．饺子在低温下冷冻时，分子是静止不动的D．神舟十三号载人飞船中的电子线路板电路是由串联和并联电路组合而成的7、两个轻质小球甲、乙，已知甲带负电，它们处于静止状态时如图所示，下列说法正确的是（）A．乙不带电B．乙带正电C．乙带负电D．以上情况都有可能8、关于热现象，下列说法正确的是（）A．固体很难被压缩，表明固体分子间存在斥力B．腌制咸鸭蛋，利用了分子在不停地做有规则运动C．小米与大豆放在一起总体积变小，说明分子间有间隔D．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力9、下列现象能说明分子在做无规则运动的是（）A．秋天落叶纷飞B．气体容易被压缩C．百合花散发着浓郁的香气D．把瓶子中的水倒入杯中10、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（）A．亮的电流大B．暗的电流大C．两者电流相同D．无法比较第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、小明把驱蚊片放到电驱蚊器的发热板上，通电一段时间后，在整个房间里就能闻到驱蚊片的气味，这种物理现象叫做______现象，这个现象说明分子在______；如果驱蚊片不加热，在房间里就很难闻到驱蚊片的气味，可见，______越高，这种现象就越明显。
第十四章了解电路单元总结知识要点一、电荷【知识详解】1．电荷：一些物体被摩擦后，能够吸引轻小物体。
人们就说这些摩擦后的物体带了“电”或者说带了电荷。
2．摩擦起电：用摩擦的方法使物体带电，叫做摩擦起电。
3．正电荷：丝绸摩擦过的玻璃棒带的电荷叫正电荷。
4．负电荷：毛皮摩擦过的橡胶棒上带的电荷叫负电荷。
5．电荷相互作用的规律：同种电荷互相排斥，异种电荷互相吸引。
要点诠释：（1）带电体能够吸引轻小物体，这个吸引是相互的，轻小物体也会吸引带电体。
轻小物体是指质量和体积都很小的物体如：通草球，轻质小球、碎纸屑、泡沫、毛发、细小水流等。
（2）摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子而带正电，束缚能力强的物体得到电子而带负电。
摩擦起电的过程是电荷的转移过程，而非创造了电荷。
【典例分析】例1.（2017•成都模拟）有一不带电的验电器，当用一根与丝绸摩擦过的玻璃棒跟它接触后，验电器带电，若再用另一带电体与之接触后，验电器的箔片先闭合后张开，则这一带电体带电，验电器后来带电。
【答案】正；负；负【解析】与丝绸摩擦过的玻璃棒带正电荷，验电器的金属球跟玻璃棒跟它接触后，金属箔片上的电子转移到玻璃棒上，金属箔片因缺少电子而带正电荷；若用另一带电体与验电器接触后，验电器的箔片闭合，则说明验电器上所带正电荷的数量因发生中和而减少，所以该带电体带负电荷；当带电体上的负电荷将验电器上的正电荷全部中和后，由于金属箔片上重新带上负电荷而相互排斥，所以金属箔片重新张开。
【技巧总结】本题主要考查对验电器使用原理及电荷间作用规律的了解和分析能力。
验电器是根据电荷间的作用规律制作的。
它是用来检验物体是否带电的一种仪表。
验电器金属箔片张角的大小跟验电器金属箔片所带电荷的多少有关，所带电荷越多，张角越大。
知识要点二、电路及电路的连接方式【知识详解】1.电路的构成：电源、用电器，再加上导线，往往还有开关，组成了电流可以流过的路径——电路。
《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。
沪科版九年级物理第十四章了解电路课时训练（附答案）14.1 电是什么1．(对应例1)因摩擦而带的电荷，在生产和生活上给人们带来很多麻烦。
下列各种现象中，不是由于摩擦起电引起的是()A．印刷厂里的纸张粘在一起不容易分开B．化纤布料的衣服容易吸引灰尘C．买食品时，装食品的薄塑料袋粘在手上甩不掉D．冬天用湿手去摸室外的铁棒，手会被粘在铁棒上2．被丝绸摩擦过的玻璃棒带上正电荷，这是因为()A．有原子核发生了转移B．有电子发生了转移C．摩擦创造了正电荷D．摩擦创造了负电荷3．在用毛皮摩擦橡胶棒的过程中，有一部分______从毛皮转移到橡胶棒上，橡胶棒因此而带____电。
4．(对应例2)把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球()A．一定不带电B．一定带负电C．一定带正电D．可能不带电5．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则()A．验电器原来带负电，后来带正电B．验电器原来带正电，后来带负电C．验电器先后都带正电D．验电器先后都带负电6．小明参观了科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成一幅平面示意图，如图所示。
图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球。
先后将小球B悬吊在距离A球远近不同的P1、P2、P3处。
(1)小球偏离竖直方向的原因是什么？(2)请你根据此图，提出一个问题；(3)如果小球B带的是负电，仍按上述的位置摆放，你能按图中的方法在下图中画出你想象中的平面示意图吗？14.2 让电灯发光1．下列器材中不属于用电器的是()A．电灯B．电熨斗C．开关D．空调2．(对应例2)下图的四个电路中，符合电路组成条件且连接正确的是()3．(对应例1)在闭合电路中，电源外部的电流方向是从电源的____极流向______极。
4．(对应例4)在如图所示的电路中：(1)当S1、S2都断开时，称为____路；(2)当S1、S2都闭合时，称为____路；(3)当S1闭合、S2断开时，称为____路。
沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。
下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。
应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。
A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。
第十四章了解电路第一节电是什么一、摩擦起电1．摩擦过的物体能够________轻小物体，我们就说物体带了“电”，或带了电荷。
2．带电体性质：带电体能够________轻小物体。
3．摩擦起电的实质：并不是创造了电荷，而是________在物体间的转移。
二、两种电荷的相互作用4．两种电荷自然界存在两种电荷，人们把用丝绸摩擦过的玻璃棒上所带的电荷规定为________电荷，把用毛皮摩擦过的橡胶棒上所带的电荷规定为________电荷。
5．电荷间相互作用规律(1)探究：探究电荷相互作用规律(2)结论：电荷间相互作用的规律：同种电荷相互________，异种电荷相互________。
6．验电器(1)作用：验电器的作用是检验物体是否________。
(2)工作原理：同种电荷________。
(3)检验方法：将物体接触验电器的金属球，若两金属箔张开，表明物体________(填“带”或“不带”)电。
7．静电感应当带电的物体与未带电的导体相互靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布；导体内与带电体电荷性质相反的电荷会被________到带电体附近，与带电体电荷性质相同的电荷则被________到远离带电体的导体的另一端。
这种现象叫________。
第二节让电灯发光一、电路的组成及其作用1．电路的组成用导线把________、用电器、开关等连接起来组成一个________，就称为电路。
2．各组成部分作用电源的作用是为电路提供________，使电路保持持续的电流；用电器的作用是把电能转化为人们需要的能量；开关的作用是控制电路的________；导线的作用是将各元件连接起来，形成电流通路。
二、通路、开路和短路3．电流的形成及其方向(1)电荷的________形成电流。
物理学中把________定向移动的方向规定为电流的方向。
(2)在电路中，电流从电源的________极流出，经过用电器、导线等流回电源的________极。
4．知识对比：通路、开路和短路名称通路开路短路定义处处________的电路在某处__________的电路，也叫断路不经过用电器而直接将________两极用导线连通的电路电路三、电路图5．用规定的________表示电路________情况的图就叫电路图。
6．画电路图时应注意：(1)要用统一规定的符号；(2)要简洁、整齐。
第三节连接串联电路和并联电路一、串联和并联1．电路最基本的连接方式有两种：____________和____________。
二、知识对比：串联电路和并联电路的区别串联电路并联电路定义将电路元件逐个顺次串接在一起，然后再接入电路中，这种连接方式的电路叫________电路把电路元件的两端并列地连在一起，然后再接入电路中，这种连接方式的电路叫__________电路实物图特点一个开关就可控制所有用电器，开关的作用与其所在的位置________________上的开关控制整个电路的用电器，________上的开关只控制本支路上的用电器①电流有________条通路，通过一个用电器的电流也一定通过另一个用电器；②各用电器________独立工作，一个用电器因开路不能工作，其他用电器________工作①在并联电路中，电流有____________路径，有________路和________路之分；②各支路中的用电器________独立工作第四节科学探究：串联和并联电路的电流一、电流1．导体中的电荷向一定方向移动，就会形成电流。
电流也有______之分，通常用字母I表示。
2．电流的国际单位是________，符号为________。
1 A＝________mA，1 mA＝________μA。
二、电流表的使用3．电路中电流的大小用________测量，它在电路图中的符号是________。
4．观察电流表的结构，其中，常见的电流表有________个接线柱，________个量程。
(1)用“－”和“0.6”两个接线柱时，其量程为“________”A，每一小格表示________A。
(2)当用“－”和“3”两个接线柱时，其量程为“________”A，每一小格表示________A。
5．电流表的使用规则(1)实验前要检查指针是否对准________。
(2)电流表应________在待测的那部分电路中，使电流从电流表“________”接线柱流入，从“________”接线柱流出。
(3)注意观察电流表的量程，待测电流不能超过电流表的________。
(4)不允许把电流表直接接到电源的两极上。
6．探究串联电路中电流的规律(1)如图是“探究串联电路电流特点”的实验电路图。
(2)实验中，选择两个小灯泡的规格应该是________(填“相同”或“不相同”)的。
(3)下表是某同学实验中记录的数据。
A点电流I A B点电流I B C点电流I C 第一次测量0.3 A 0.3 A 0.3 A第二次测量0.2 A 0.2 A 0.2 A第三次测量0.28 A 0.28 A 0.28 A(4)分析和论证：①在拆接电路时，开关S必须处于________状态；②结论：串联电路中各处的________都相等。
7．探究并联电路中电流规律(1)如图是“探究并联电路电流特点”的实验电路图。
(2)实验中，选择两个小灯泡的规格应该是________(填“相同”或“不相同”)的。
(3)下表是某同学实验中记录的数据。
A点电流I A B点电流I B C点电流I C 第一次测量0.5 A 0.3 A 0.2 A第二次测量0.6 A 0.4 A 0.2 A第三次测量0.4 A 0.16 A 0.24 A(4)分析和论证：①在拆接电路时，开关S必须处于________状态；②结论：并联电路中，干路中的电流等于各支路电流的________。
第五节测量电压一、电压1．作用：导体中的电荷在________的作用下做定向运动形成电流。
电路两端的电压是由________提供的。
2．单位：电压的国际单位是________，简称________，符号为V，其他单位有千伏(kV)、毫伏(mV)。
单位换算：1 kV＝________V，1 V＝________mV。
3．几个常见的电压值：一节干电池的电压一般是________V，我国提供给家庭电路的电压是________V。
二、电压表4．认识电压表(1)作用：测量电压。
(2)在电路图中的符号：________。
(3)两个量程：0～3 V量程，分度值为________V；0～15 V量程，分度值为________V。
5.使用规则电压表的使用规则：(1)电压表应与被测电路________；(2)电流从________接线柱流入，从________接线柱流出；(3)待测电压不能超过电压表的________。
6．电压表的读数：首先要确定所用的量程，然后根据量程确认刻度盘上每一大格和每一小格表示的电压值，最后根据指针稳定后所指刻度读出被测电压的大小。
三、探究串联电路中的电压特点7．串联电池组的电压：串联电池组的电压等于各串联电池的电压________。
8．串联电路电压的特点(1)电路设计：(2)进行实验：a．用电压表分别测出AB、BC和AC间的电压，把所测的数据记录在下面的表格中。
b．然后换用不同规格的灯泡，再重复上述实验，把实验数据记录在表格中。
U AB/V U BC/V U AC/V 第一次测量第二次测量第三次测量(3)分析论证串联电路中电压的关系：串联电路两端的电压等于各部分电路两端电压的________，即U＝____________________。
9．探究并联电路中电压的特点：(1)电路设计：(2)进行实验：a．用电压表分别测出AB、CD和EF之间的电压，把所测的数据记录在下面的表格中。
b．然后换用不同规格的灯泡，再重复上述实验，把实验数据记录在表格中。
U AB/V U CD/V U EF/V 第一次测量第二次测量第三次测量(3)分析论证并联电路中电压的关系：并联电路中各并联支路两端的电压都________，即U＝________。
用与头皮摩擦过的梳子去接触碎纸屑，发现碎纸屑会被吸引，如图所示，表明梳子摩擦后__________；还能看到被吸引的部分纸屑又被弹开了，表明梳子与这些纸屑带上了________(填“同种”或“异种”)电荷如图所示，开关闭合后，造成________，电路中产生很大的电流，会烧坏导线和________电流表和被测部分是________联，电压表和被测部分是________联；电流都是从两表的“________”进“________”出；________表不能和电源两极直接相连串联电路中电流________；并联电路中干路电流_____________________________________________________ ___________________如图，串联电路总电压等于各串联部分两端电压________，即U＝________；并联电路中各并联部分两端电压________，即U＝______________参考答案第十四章了解电路第一节电是什么1．吸引 2.吸引3．电子 4.正；负5．(2)排斥；吸引6．(1)带电(2)相互排斥(3)带7．吸引；排斥；静电感应第二节让电灯发光1．电源；电流通路2．电能；通断3．(1)定向移动；正电荷(2)正；负4．连通；断开；电源5．符号；连接第三节连接串联电路和并联电路1．串联电路；并联电路二、串联；并联；无关；干路；支路；一；不能；也不能；多条(两条或两条以上)；干；支；能第四节科学探究：串联和并联电路的电流1．强弱 2.安培；A；103；1033．电流表；Ⓐ4．3；2(1)0～0.6 A；0.02(2)0～3；0.15．(1)零刻度线(2)串联；＋；－(3)量程6．(2)不相同(4)①断开②电流7．(2)不相同(4)①断开②总和第五节测量电压1．电压；电源2．伏特；伏；103；1033．1.5；2204．(2)(3)0.1；0.55．(1)并联(2)正；负(3)量程7．之和8．(3)总和；U1＋U2＋……U n9．(3)总等；U1＝U2＝……U n全章大归纳【知识梳理】吸引轻小物体；电子的转移；正电荷；负电荷；排斥；吸引；同种电荷相互排斥；电源；用电器；短路；相互；互不；定向；正；103；106；串联；＋；－；不能；I1＝I2＝…；I1＋I2＋…；电流；103；103；并联；＋；－；不能；U1＋U2＋…；U1＝U2＝…【图说物理】带了电；同种；短路；电源；串；并；＋；－；电流；处处相等；等于各支路电流之和；之和；U1＋U2；相等；U1＝U2。
