2017年山东省济宁市中考物理模拟试卷（三）一、选择题（共10小题，每小题2分，满分20分）1．下列估测与实际情况相符的是（）A．一位中学生的质量约为500gB．一节物理课的时间约为45sC．一张课桌的高度约为75cmD．人感觉舒适的环境温度约为37℃2．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（）A．“绿树浓郁夏日长，楼台倒影入池塘”句中“浓阴”是光直线传播形成B．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的C．“大漠孤烟直，长河落日圆”，诗人看到“落日”是光线经过大气发生折射而成的像D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的3．甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（）A．两物体在0～10s内都做匀速运动，且v甲=v乙B．两物体在15～20s内都做匀速运动，且v甲＜v乙C．两物体在15s末相遇，且甲乙在这段时间内的平均速度相同D．两物体在20s末相遇，且甲乙在这段时间内的平均速度相同4．关于下面四幅图的说法不正确的是（）A．加油机相对受油机是静止的B．从游泳池里出来会感觉冷，这是蒸发吸热C．箱子没有被推动时所受的摩擦力大于推力5．如图情境中，最下面的棋子被尺快速打出．下列说法正确的是（ ）A ．下面的棋子被打出后，仍受到尺的作用B ．下面的棋子被打出去，说明力是物体运动的原因C ．上面的棋子将落在正下方，是由于受到惯性的作用D ．上面的棋子将落在正下方，是由于惯性且受到重力的作用6．对下列实验的解释错误的是（ ）A ．甲：压力相同时，压强随受力面积的增大而增大B ．乙：同一深度，液体内部向各个方向的压强相等C ．丙：马德堡半球实验证明了大气压强的存在D ．丁：托里拆利实验测量出了大气压强的大小7．图中能让电流表指针发生偏转的实验操作是（ ）A ．开关断开，导体棒ab 向右运动B ．开关闭合，导体棒ab 向右运动C ．开关闭合，导体棒ab 向上运动D ．开关闭合，导体棒ab 向外运动8．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P 相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P 向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（ ）A ．B ．C ．D ．9．下列关于新材料及信息传递的说法中，正确的是（ ）A ．超导体主要用于制作电饭锅等电热器B ．半导体可用来制作LED 灯的发光二极管C．移动电话（手机）利用超声波传递信息D．卫星通信与光纤通信是现代通信的两种方式，前者利用了电磁波，后者没有10．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（）A．握力300N时电路中电流为0.6AB．握力计工作电路的电源电压为3VC．R1连入电路阻值变化范围0﹣30ΩD．R2消耗的最小功率为0.5W二、填空题（共6小题，每小题2分，满分12分）11．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是联．工作时间长了，路由器外壳发烫，是由于电能转化成了能．12．如图所示，乒乓球从水里上浮直至漂浮在水面上．乒乓球在A位置时受到的浮力为F A，在B位置时受到的浮力为F B，则它们的大小关系是F A F B（选填“大于”、“等于”、“小于”）．已知乒乓球最终漂浮在水面时排开水的体积为3cm3，则乒乓球的质量是 g．13．生活处处皆物理，小夏很远就听出舅舅来了，他是根据来辨别的；爸爸和舅舅在房间抽烟，全家人都吸“二手烟”很难受，这是因为．14．如图所示，一个底面积为20cm2，深度为10cm的杯子装满水时，水对杯子底部的压强为Pa，水对杯子底部的压力为N．15．如图甲所示，电源电压恒定不变，闭合开关，移动滑片，滑动变阻器消耗的功率P与其电阻R的变化关系如图乙所示，则R1= Ω；当滑片P滑至最右端时，通电1min电流通过R1产生的热量是J．16．同学们想知道，在影响物体动能大小的因素中，哪个对动能影响更大，于是进行了实验测定，得到的数据如表所示．分析表格中对应的数据可知：对物体的动能影响更大，由表中数据可推测，小球的质量为60g、自由滚下的高度为20cm时，木块被撞后运动的距离s为cm．三、实验与作图题.17．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．18．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．19．如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．（1）在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是为了；（2）实验中，在判断平面镜中成的是实像还是虚像时，移走蜡烛B，在其像所在位置放一光屏后，人眼的观察位置应该是（选填“直接观察玻璃板后蜡烛B”“在玻璃板前蜡烛A这一侧不同的位置”“直接观察光屏”）；（3）在利用乙图装置做“验证凸透镜成实像规律”的实验时，陈刚把蜡烛离凸透镜90cm移动到120cm时，发现像几乎在离凸透镜5cm的地方，他判断凸透镜的焦距是cm，理由是．当蜡烛移动到如图示A点时，调节光屏得到清晰的像，根据此原理可以制造．20．“探究杠杆的平衡条件”的实验中：（1）在没有挂钩码时杠杆的平衡位置如图（甲）所示．为使杠杆在位置平衡，应将杠杆左端螺母向边旋一些（选填“左”或“右”）．（2）调好后，第一组按图（乙）进行实验，第二组按图（丙）进行实验．你认为第组实验更好，理由是．（3）改组测得一组数据如表所示：小明分析实验数据后认为杠杆平衡的条件是：动力+动力臂=阻力+阻力臂请你对小明的分析做出评价：．（4）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是：．21．拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．（1）图Ⅱ的实验电路连接中有一处错误，无法完成试验，连接错误的导线是（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表V1对应的曲线是（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是．（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻R x的阻值，闭合开关S后，接下来的操作是（只需写出操作过程和测量的科学量，不需写出表达式）．四、解答题（共2小题，满分11分）22．小雨通过如图甲所示滑轮组将水中物体匀速提升至空中，他所用拉力F与绳子自由端移动的距离s的关系图象如图乙所示．其中物体在空中匀速上升过程中滑轮组的机械效率为85%．每个滑轮等重，不计绳重、摩擦和水的阻力．求：（1）物体在空中上升1m，小雨做的功是多少？（2）每个滑轮的重力是多少？（3）物体的密度是多少？23．某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容．在用微波炉给水加热的2min内，求：（1）水吸收的热量．[c水=4.2×l03J/（kg•℃）]（2）微波炉的实际功率．（3）微波炉的加热效率．2017年山东省济宁市中考物理模拟试卷（三）参考答案与试题解析一、选择题（共10小题，每小题2分，满分20分）1．下列估测与实际情况相符的是（）A．一位中学生的质量约为500gB．一节物理课的时间约为45sC．一张课桌的高度约为75cmD．人感觉舒适的环境温度约为37℃【考点】质量的估测；温度；时间的估测；长度的估测．【分析】可根据生活经验及所学物理知识逐一分析，估测物体的实际物理量，选择正确答案．【解答】解：A、一位中学生的质量约为50kg，此选项不符合实际；B、一节物理课的时间约为45min，此选项不符合实际；C、一张课桌的高度约为75cm，此选项符合实际；D、人体感觉最舒适的温度约为23℃，此选项不符合实际．故选C．2．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，下列诗句从物理学的角度解释错误的是（）A．“绿树浓郁夏日长，楼台倒影入池塘”句中“浓阴”是光直线传播形成B．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的C．“大漠孤烟直，长河落日圆”，诗人看到“落日”是光线经过大气发生折射而成的像D．“朝辞白帝彩云间，千里江陵一日还”句中的“彩云”是由于光的色散形成的【考点】光直线传播的应用；光的折射现象及其应用；光的色散．【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；（2）当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；（3）当光从一种介质斜射入另一种介质时，传播方向会发生偏折，这就是光的折射，复色光发生折射时，会出现色散现象，如：海市蜃楼、看水里的鱼比实际位置浅、雨后天空中的彩虹等都是光的折射形成的．【解答】解：A、“绿树阴浓夏日长，楼台倒影入池塘”中“浓阴”是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故A正确；B、“池水映明月，潭清疑水浅”中“水浅”是水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅，故B错误；C、“大漠孤烟直，长河落日圆”中，“落日”是由于大气分布不均匀，下部空气密度大，上部空气密度小，落日发出的光在不均匀的空气中传播时发生折射，折射光线不断向下偏折，我们逆着折射光线看去所看到的落日位置比实际位置高，我们看到的“落日”是由于光的折射而形成的太阳的虚像，故C正确；D、“朝辞白帝彩云间，千里江陵一日还”中的“彩云”是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，故D正确．故选B．3．甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图象如图所示，由图象可知（）A．两物体在0～10s内都做匀速运动，且v甲=v乙B．两物体在15～20s内都做匀速运动，且v甲＜v乙C．两物体在15s末相遇，且甲乙在这段时间内的平均速度相同D．两物体在20s末相遇，且甲乙在这段时间内的平均速度相同【考点】速度与物体运动．【分析】（1）在s﹣t图象中，一条斜线表示物体做的是匀速直线运动，根据图象读出甲乙同学在相同时间内通过的路程，即可比较出两物体的运动速度；（2）据图可知，物体在15～20s内甲静止，乙做匀速直线运动；（3）由图象可以看出两同学在0～15s内通过的路程相等，且在此时相遇．【解答】解：A、由图象看出两同学在0～10s内的图象是一条斜线，表示物体做的是匀速直线运动，且在相同时间内乙同学通过的路程大于甲同学通过的路程，所以v甲＜v乙，故A错误；B、据图可知，物体在15～20s内甲静止，乙做匀速直线运动，故甲的速度小于乙的速度，故B错误；C、由图象看出两同学在15s末相遇，且0～15s内通过的路程相等，都是100m，且所用的时间相同，所以甲乙在这段时间内的平均速度相同，故C正确；D、据上面的分析可知，两个物体在15s末相遇，故D错误．故选C．4．关于下面四幅图的说法不正确的是（）A．加油机相对受油机是静止的B．从游泳池里出来会感觉冷，这是蒸发吸热C．箱子没有被推动时所受的摩擦力大于推力D．改变钢尺伸出桌边的长度，波动听其发声，观察振动的快慢，该实验探究声音的音调与振动频率的关系【考点】参照物及其选择；蒸发及其现象；二力平衡条件的应用；频率及音调的关系．【分析】解答此题从以下知识点入手：①首先看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；②物质由液态变为气态叫汽化，汽化吸热；③箱子没有被推动是由于二力平衡；④音调的高低与频率有关．【解答】解：A、加油机相对受油机的位置没有发生变化，所以说加油机相对受油机是静止的，故本选项正确；B、人身上的水蒸发吸热，使温度降低，故感到冷，故本选项正确；C、箱子没有被推动时所受的摩擦力等于推力，故本选项错误；D、改变钢尺伸出桌边的长度，波动听其发声，观察振动的快慢，该实验探究声音的音调与振动频率的关系，故本选项正确．故选C．5．如图情境中，最下面的棋子被尺快速打出．下列说法正确的是（）A．下面的棋子被打出后，仍受到尺的作用B．下面的棋子被打出去，说明力是物体运动的原因C．上面的棋子将落在正下方，是由于受到惯性的作用D．上面的棋子将落在正下方，是由于惯性且受到重力的作用【考点】惯性现象．【分析】结合以下知识可对选项中的描述逐一做出判断：（1）物体保持原来运动状态不变的性质叫惯性．惯性是物体的固有属性，大小只与物体的质量有关；（2）力是改变物体运动状态的原因；（3）地面附近的一切物体都受到重力的作用，重力的大小与物体的质量有关．【解答】解：A、下面的棋子被打出后，由于惯性向前运动，不再受到尺的作用，故A错误；B、下面的棋子被打出去，说明力是改变物体运动状态的原因，不是物体运动的原因，故B错误；C、上面的棋子将落在正下方，是由于受到重力的作用，惯性是物体固有的属性，不能说受到惯性的作用，故C错误；D、上面的棋子将落在正下方，是由于惯性且受到重力的作用，故D正确．故选D．6．对下列实验的解释错误的是（）A．甲：压力相同时，压强随受力面积的增大而增大B．乙：同一深度，液体内部向各个方向的压强相等C．丙：马德堡半球实验证明了大气压强的存在D．丁：托里拆利实验测量出了大气压强的大小【考点】压强；液体的压强的特点；大气压强的存在；大气压强的测量方法．【分析】（1）压强的大小与压力和接触面积有关；（2）液体内部压强与液体的密度和深度有关；（3）马德堡半球实验证明了大气压强的存在；（4）托里拆利实验第一次较为准确的测量出了大气压强的大小；【解答】解：A、据图可知，右边手指所受的压强大，即说明在压力一定时，接触面积越小，压强越大，故A错误；B、据图可知，相同的深度，液体喷射的距离相同，即说明同一深度，液体内部向各个方向的压强相等，故B正确；C、据图可知，马德堡半球内部空气被抽出，气压变小，外界大气压大于内部压强，所以在外界大气压的作用下将两个半球压在一起，故能说明了大气压强的存在，故C正确；D、据图可知，托里拆利实验中玻璃管上方是真空，即管中水银柱的压强与外界大气压相等，所以通过计算水银柱的压强而测量出了大气压强的大小，故D正确；故选A．7．图中能让电流表指针发生偏转的实验操作是（）A．开关断开，导体棒ab向右运动B．开关闭合，导体棒ab向右运动C．开关闭合，导体棒ab向上运动D．开关闭合，导体棒ab向外运动【考点】产生感应电流的条件．【分析】掌握产生感应电流的条件是解答本题的关键，必须是闭合电路的一部分导体在磁场中做切割磁感线运动．【解答】解：A、要想产生感应电流，必须是闭合电路，而图中开关是断开的，不能产生感应电流，故A错误；B、要产生感应电流，导体必须做切割磁感线运动；图中磁感线方向竖直向下，故导体AB必须沿水平方向运动，B 图做的是切割磁感线运动且开关闭合，能产生感应电流，故B正确；CD、图中的导体不是沿水平方向运动，即导体没有做切割磁感线运动，不能产生感应电流，故CD错误．故选B．8．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A．B．C．D．【考点】欧姆定律的应用；流体压强与流速的关系；电路的动态分析．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I=可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．9．下列关于新材料及信息传递的说法中，正确的是（）A．超导体主要用于制作电饭锅等电热器B．半导体可用来制作LED灯的发光二极管C．移动电话（手机）利用超声波传递信息D．卫星通信与光纤通信是现代通信的两种方式，前者利用了电磁波，后者没有【考点】超导体的作用；半导体的特点；电磁波的传播．【分析】A、电热器利用电流的热效应来工作的，电热器工作时电能转化为内能；B、二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性；C、要解答本题需掌握：电磁波应用在生活科技中的哪些方面；D、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，而有线电话是利用变化的电流传递信息；网络通信是数字化通讯传递信息．【解答】解：A、当电阻为零时，不会产生电热，所以不能利用超导体用于电热器，故A错误；B、半导体的导电性介于导体和绝缘体之间，LED灯的核心元件发光二极管是由半导体材料制成的，故B正确；C、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故C错误；D、移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故D错误．故选：B．10．如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是（）A．握力300N时电路中电流为0.6AB．握力计工作电路的电源电压为3VC．R1连入电路阻值变化范围0﹣30ΩD．R2消耗的最小功率为0.5W【考点】欧姆定律的应用；电功率的计算．【分析】分析清楚电路结构，应用串联电路特点与欧姆定律求出电源电压，滑动变阻器的最大阻值，应用电功率公式求出电阻消耗的功率，然后答题．【解答】解：由图示电路图可知，两电阻串联接入电路，电流表测电路电流；A、由图示电路图可知，握力最大为300N时，滑动变阻器阻值全部接入电路，电路总电阻最大，由欧姆定律可知，电路电流最小，由题意可知，此时电路电流为0.1A，故A错误；B、由图示电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路电阻最小，电路电流最大，为0.6A，由I=可知，电源电压：U=U2=I最大R2=0.6A×5Ω=3V，故B正确；C、滑动变阻器阻值全部接入电路时，电路电流为0.1A，由I=可知，R=R1+R2===30Ω，滑动变阻器最大阻值：R1=R﹣R2=30Ω﹣5Ω=25Ω，R1连入电路阻值变化范围0﹣25Ω，故C错误；D、R2消耗的最小功率P=I最小2R2=（0.1A）2×5Ω=0.05W，故D错误；故选B．二、填空题（共6小题，每小题2分，满分12分）11．如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是并联．工作时间长了，路由器外壳发烫，是由于电能转化成了内能．【考点】串联电路和并联电路的辨别；电功的实质．【分析】（1）并联电路中各用电器互不影响；（2）用电器工作时，消耗了电能，得到了其他形式的能．【解答】解：路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，并且各电脑之间互不影响，因此各接口之间为并联连接；工作时间长了，外壳发烫，是由于电能转化成了内能．故答案为：并联；内．12．如图所示，乒乓球从水里上浮直至漂浮在水面上．乒乓球在A位置时受到的浮力为F A，在B位置时受到的浮力为F B，则它们的大小关系是F A等于F B（选填“大于”、“等于”、“小于”）．已知乒乓球最终漂浮在水面时排开水的体积为3cm3，则乒乓球的质量是 3 g．【考点】物体的浮沉条件及其应用．【分析】（1）由图可知乒乓球在A、B位置时，排开水的体积大小，然后根据阿基米德原理判断浮力大小；（2）根据物体的浮沉条件可知，漂浮时浮力等于其重力．【解答】解：（1）由图可知：乒乓球在A、B位置时都是浸没，排开水的体积相等，由F浮=ρgV排可知：F A=F B．（2）由于乒乓球最后漂浮在水面上，所以F浮=G球；由ρ=得，m球=m排=ρ水V排=1g/cm3×3cm3=3g．故答案为：等于；3．13．生活处处皆物理，小夏很远就听出舅舅来了，他是根据音色来辨别的；爸爸和舅舅在房间抽烟，全家人都吸“二手烟”很难受，这是因为分子在不停地做无规则的运动．。

2017年山东省济宁市中考物理试卷择题（每小题2分）物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（斯特：通过实验揭示了磁与电之间的联系斯卡：研究总结出密闭液体传递压强的规律姆：研究并总结出电流跟电压和电阻的关系伏加德罗：研究并提出了原子核式结构模型物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（ ）体在6s内运动的路程为15m地球为参照物，物体在中间2s内静止体在前2s内和后2s内的速度相等体在6s内的平均速度为2.5m/s列物态变化现象中，吸热的是（ ）天房顶上结霜 B．铁水被浇铸成工件棒冒出“白气” D．湿衣服晾晒后变干列有关力和运动的几种说法中，正确的是（ ）速转弯的物体一定受到力的作用受重力作用的物体不可能向上运动互平衡的两个力的三要素可能相同擦力总是阻碍物体的运动图中的光学实验研究出的物理规律不能解释所对应的光学现象的是（ ）筷子变“弯” D．彩虹图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻正确表示动力臂的是（ ）B．l2C．l3D．l4可对生活中的几种物理现象进行了分析，其中判断正确的是（ ）入水中的石块下沉，说明下沉的石块不受浮力平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场图所示的电路中，闭合开关时，下列说法正确的是（ ）个灯泡串联 B．开关只能控制灯L1流表测的是灯泡L1的电流 D．电流方向从电流表到开关庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够的是（ ）空题学们对“声音的产生和传播”有下面两种看法，请根据你的知识，对每种看法作出评论．“声音是由于物体的运动产生的”，评论： ．“声音的传播速度是340m/s”，评论： ．束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为 （选填“空气”或“透明物质”）．可为测量如图中酸奶的密度，先借助天平测量了一些数据并记录在下表中，则酸奶的密度为 kg/m 3，然后观察了盒上标注的净酸奶的体积为 mL．量步骤①测整盒酸奶的质量 ②喝掉部分酸奶后，测质量 ③用纯净水将喝掉的酸奶补齐后，测质量 量数据238.7g151.3g227.3g图中描述的是生活中有关安全的两个情景，请分别写出它们涉及到的物理知识．；乙： ．验与作图题图中描述的是迷糊教授用仪器做实验的情景，请指出实验操作中的错误．（每项只指出一处错误即可） ；② ；③ ；④ ．据如图中提供的实验信息，回答下列问题：图①和②研究的是浮力与 的关系；图③和图④研究的是 与高度的关系；图 的实验装置能研究电动机原理．要求回答下列问题：在今年的实验操作考试中，小可利用平行光源照射凸透镜后交于A点（如图1所示），说明凸透镜对光有 作用．小可认为A点的焦点，请对他的观点作出评判： ．小可在用图2所示的实验探究线圈数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是 ．利用能研究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是 ．、乙两图象，发现两图象间的距离随着电流的增大而增大，说明 ．根据图象中B点对应的电压和电流值，计算小灯泡的电阻R= Ω．当电压为2.5V时，根据甲图象计算小灯泡的功率P甲= 图象计算小灯泡的功率P乙= W．请结合以上分析和计算，解释白炽灯泡烧坏往往发生在开灯瞬间的原因： ．算题一标准大气压下，将50L的水从40℃加热到沸点．求：水需要吸收的热量提供这些热量，需要完全燃烧焦碳的质量（q焦碳=3.0×107J/kg）．轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）．下表是某型号两轮自平衡电动车的主要技术参数． 整车质量 20kg电池电压 48V电池容量 12A•h车额定电压 48V机额定功率 350W图中小景的质量为40kg，轮胎与地面的总接触面积为0.01m2，求地面受到的压强（g取10N/kg）若电动机以额定功率工作，求锂电池充足一次电最多可骑行的时间（精确到0.1）锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，最多能连续行驶17.28km，求电动车工作的效率．2017年山东省济宁市中考物理试卷参考答案与试题解析择题（每小题2分）物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（斯特：通过实验揭示了磁与电之间的联系斯卡：研究总结出密闭液体传递压强的规律姆：研究并总结出电流跟电压和电阻的关系伏加德罗：研究并提出了原子核式结构模型】2R：物理常识．】根据对物理学家及其成就的掌握作答．】解：流周围存在磁场．最早发现这一规律的是奥斯特，他也是第一个发现电和磁联系的科学家．故A正确；在密闭液体上的压强，能够被液体大小不变地向各个方向传递．这一规律最早是帕斯卡发现的，被后人命名为帕斯卡定律．故B正确过导体的电流，与导体两端电压成正比，与导体的电阻成反比．这一规律最早是欧姆发现的，被后人命名为欧姆定律．故C正确； 子由位于中心的原子核和绕核高速转动的电子组成．最早建立原子核式结构模型的是汤姆生．故D错误．．物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（ ）体在6s内运动的路程为15m地球为参照物，物体在中间2s内静止体在前2s内和后2s内的速度相等体在6s内的平均速度为2.5m/s列物态变化现象中，吸热的是（ ）天房顶上结霜 B．铁水被浇铸成工件棒冒出“白气” D．湿衣服晾晒后变干】1H：汽化及汽化吸热的特点．】要解答本题需掌握：在六种物态变化中，熔化、汽化和升华过程吸热；液化、凝固和凝华过程放热．】解：天房顶上结霜是空气中的水蒸气凝华形成的冰晶，此过程需要放热．故A不符合题意；水浇筑成工件，由液态凝固成为固态，此过程需要放热．故B不符合题意；棍冒出的“白气”是空气中的水蒸气液化形成的小水滴，此过程需要放热．故C不符合题意；衣服晾晒后变干是水由液态变成气态的汽化过程，此过程需要吸热，故D符合题意．．列有关力和运动的几种说法中，正确的是（ ）速转弯的物体一定受到力的作用受重力作用的物体不可能向上运动互平衡的两个力的三要素可能相同擦力总是阻碍物体的运动】6U：力与运动的关系；6R：平衡力的辨别．】（1）物体的运动状态包括速度和方向两个方面；重力的方向是竖直向下的；二力平衡的条件：大小相等、方向相反、在同一直线上、在同一物体上；两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就是摩擦力．】解：A、匀速转弯的物体，速度大小不变，但方向时刻在变即运动状态发生改变，故物体一定受到力的作用，故A正确；力的方向是竖直向下的，但只受重力作用的物体可能向上运动，例如向上扔出的篮球，只受重力作用，但由于惯性仍然向上运动，故B 互平衡的两个力方向一定是相反的，所以三要素不可能都相同，故C错误；擦力总是阻碍物体的相对运动，故D错误．．图中的光学实验研究出的物理规律不能解释所对应的光学现象的是（ ）筷子变“弯” D．彩虹】A2：光在均匀介质中直线传播；A6：光的反射；AM：光的折射现象及其应用；AP：光的色散．】（1）光在同种、均匀、透明介质中沿直线传播，例如影子、日食、月食、小孔成像等；当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：水变浅了等．】解：验探究的是光在均匀介质中沿直线传播；手影是由光的直线传播形成的，故A正确；验探究的是光的反射定律；凸透镜成像是由光的折射形成的，故B错误；验探究的是光的折射现象；筷子变“弯”是由光的折射形成的，故C正确；验探究的是光通过三棱镜时的色散现象，彩虹属于光的色散，故D正确．B．图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻正确表示动力臂的是（ ）B．l2C．l3D．l4】7P：力臂的画法．】动力臂为支点到动力作用线的距离，据此判断．】解：对称；电炉丝和导线串联，通过的电流相等，通电时间相同，利用焦耳定律Q=I2Rt分析；磁体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也磁场的作用．磁场的方向可以有几种描述方法，如磁场中小磁针静止时N极所指方向；小磁针静止时N极受力方向；磁感线上某点．】解：A、在水中下沉的石块也受到浮力的作用，故A错误；平面镜成像的特点可知，像与物体的大小相同，与距离镜面的远近无关，故B错误；电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，根据焦耳定律Q=I2Rt，是由于导线的电阻小的缘故，故C错误；体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也是场的作用．故D正确．．图所示的电路中，闭合开关时，下列说法正确的是（ ）个灯泡串联 B．开关只能控制灯L1流表测的是灯泡L1的电流 D．电流方向从电流表到开关】HT：串联电路和并联电路的辨别；HE：电流的方向；HX：电流表的使用．】由图可知，电流从开关到电流表和灯L1、另一条过灯L2，到负极，则两灯泡并联，根据电流表串联的用电器即可判断电流表测量的】解：图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电误；流表A串联在L1支路上，测通过灯泡L1的电流，故C正确．．庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便．如图中的四种电吹风电路能够的是（ ）电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B不符合题意；电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷合题意；电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动能吹出热风，故D不符合题意．．可对如图所学的物理知识进行了梳理，其中有科学性错误的是（ ）B．C．D．】2R：物理常识．】根据对每个选项中所涉及的物理概念、规律的掌握作出判断，确定错误的选项．】解：内能转化为机械能的机器是热机．根据燃料所装位置，热机分为内燃机和外燃机，其中内燃机根据燃烧的燃料种类包括汽油机和柴A正确；子由位于中心的原子核和绕核转动的电子组成，原子核包括质子和中子两部分．故B错误；一定条件下，物体的能量多少会发生变化，内能的改变属于能量转化的一种，改变内能有两种方式：做功和热传递．故C正确； 能作为新能源，是能源利用的一个方面，目前人类利用核能有两种方式：核裂变和核聚变．故D正确．．空题学们对“声音的产生和传播”有下面两种看法，请根据你的知识，对每种看法作出评论．“声音是由于物体的运动产生的”，评论： 错误 ．“声音的传播速度是340m/s”，评论： 错误 ．】91：声音的产生；93：声速．】一切声音都是由物体的振动产生的，当振动停止，发声也停止；声音在空气中的传播速度约为340m/s．】解：（1）声音是由于物体的振动产生的，一切正在发声的物体都在振动，振动停止，发声也停止，故此种说法错误；】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气射入其它透射角小于入射角；当光线从其它介质斜射入空气时，折射角大于入射角．】解：由图可知，上面的两条线在同一种介质内，故应该是反射光线和入射光线；反射光线和入射光线间的夹角的角平分线是法线垂直，故入射角为90°﹣50°=40°；下面的那条线为折射光线，折射光线与法线间的夹角即折射角为90°﹣70°=20°，折射角小下方为透明物质，上方为空气．为：空气；40°．可为测量如图中酸奶的密度，先借助天平测量了一些数据并记录在下表中，则酸奶的密度为 1.15×103kg/m3，然后观察了盒上标计算出酸奶的体积为 200 mL．量步骤 ①测整盒酸奶的质量 ②喝掉部分酸奶后，测质量③用纯净水将喝掉的酸奶补齐后，测质量量数据 238.7g151.3g 227.3g】2A：密度的计算；2B：密度公式的应用．】整盒酸奶的质量减去喝掉部分酸奶后测得的质量即为喝掉酸奶的质量，用纯净水将喝掉的酸奶补齐后测得的质量减去喝掉部分酸量即为所加水的质量，根据V=求出所加水的体积即为喝掉酸奶的体积，根据ρ=求出酸奶的密度，盒上标注的净含量即为酸奶据V=求出酸奶的体积．】解：①②可得，喝掉酸奶的质量：m2=238.7g﹣151.3g=87.4g；②③可得，所加水的质量：为：1.15×103；200．图中描述的是生活中有关安全的两个情景，请分别写出它们涉及到的物理知识．有金属外壳的用电器的外壳必须要接地 ；乙： 流速越大的地方压强越小 ．】IV：安全用电原则；8K：流体压强与流速的关系．】根据安全用电的常识分析甲；根据流体的流速和压强的关系分析乙．】解：金属外壳的用电器的外壳必须要接地，这样做的目的是当用电器漏电时，电荷会被倒入大地，不会使人触电；速越大的地方压强越小，靠近列车的位置的空气的流速大，压强小，容易把人压向列车，发生事故．为：有金属外壳的用电器的外壳必须要接地；流速越大的地方压强越小．可在A端用如图所示的动滑轮匀速提起200N的水桶，若不计绳重、滑轮重及摩擦，则人拉绳子A端的动力为 100 N；实际测量A 10N，不计绳重及摩擦，则滑轮重为 20 N．】7!：滑轮组绳子拉力的计算．】（1）不计动滑轮重、绳重和摩擦，根据F=G求出拉力；根据F=（G+G动）求出动滑轮重．】解：（1）因为动滑轮有两段绳子吊着物体，不计动滑轮重、绳重和摩擦，拉力F=G=×200N=100N；验与作图题图中描述的是迷糊教授用仪器做实验的情景，请指出实验操作中的错误．（每项只指出一处错误即可）的刻度没有紧贴被测物体 ；② 读数时视线与刻度不垂直且温度计没有继续留在被测液体中 ；③ 量筒读数时，没有将量筒放且视线没有与液面齐平 ；④ 分度值判断错误造成读数错误 ．】16：温度计的使用及其读数；2D：量筒的使用；66：刻度尺的使用；I4：电压表的读数方法．】（一）使用刻度尺时要注意：放：尺边对齐被测对象，必须放正重合，不能歪斜；尺的刻度必须紧贴被测物体．读：读数时视线要与尺面垂直，估读到分度值的下一位；记：记录测量结果时要记上数值和单位．使用刻度尺前，首先要观察刻度尺的零刻度线、量程和分度值；温度计使用时要注意三点：玻璃泡要全部浸没于被测液体中，不能触及容器底和容器壁；读数时视线与刻度垂直；示数稳定后再读数，读数时温度计继续留在被测液体中；量筒读数时，将量筒放在水平桌面上，视线应与液面齐平．电压表的读数方法：首先确定量程，然后分清分度值，根据指针位置读数．】解：①尺的刻度没有紧贴被测物体；时视线与刻度不垂直且温度计没有继续留在被测液体中；读数时，没有将量筒放在水平桌面上且视线没有与液面齐平；表选0﹣1V的量程，分度值为0.04V，根据指针位置读数是0.48V，分度值判断错误造成读数错误．为：①尺的刻度没有紧贴被测物体；时视线与刻度不垂直且温度计没有继续留在被测液体中；图 ⑥ 的实验装置能研究电动机原理．】8R：探究浮力大小的实验；CM：直流电动机的原理；FP：势能的影响因素．】（1）浮力的大小可能跟液体的密度、物体排开液体的体积、物体浸没到液体的深度有关，研究浮力大小的影响因素时，采用控制变探究重力势能与高度的关系时，必须保证物体的质量相等，改变高度．电动机的原理﹣﹣通电线圈在磁场中能够转动；发电机原理﹣﹣电磁感应．】解：（1）图①和②液体的密度相同，物体排开液体的体积不同，可探究浮力的大小与物体排开液体体积的关系；图③和图④使用的是同一物体，从不同高度落下，研究的是重力势能与高度的关系；⑤是电磁感应的实验，而根据电磁感应实验制成的是发电机；⑥是通电导体在磁场中受力的作用的实验，电动机是利用此原理制成的为：（1）物体排开液体体积；（2）重力势能；（3）⑥．要求回答下列问题：在今年的实验操作考试中，小可利用平行光源照射凸透镜后交于A点（如图1所示），说明凸透镜对光有 会聚 作用．小可认为A 镜的焦点，请对他的观点作出评判： 只有平行于主光轴的光线经过凸透镜后才会汇聚到焦点上 ．小可在用图2所示的实验探究线圈数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是 控制电流相同验电路也能研究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是 移动滑动变阻器，改变电流的大小 ．】B4：凸透镜的会聚作用；CE：影响电磁铁磁性强弱的因素．】（1）凸透镜对光线具有会聚作用；平行于主光轴的光线经过凸透镜后会汇聚到焦点上；串联电路的电流是相同的；滑动变阻器可以改变电路中的电流．】解：（1）由图可知，平行光线经过凸透镜后会汇聚到A点，这说明凸透镜有会聚作用；平行于主光轴的光线经过凸透镜后会汇聚于不知平行光线是否平行于主光轴，故无法判定A点是否为焦点；将两个匝数不同的电磁铁串联接入电路，其好处是控制电流相同；研究电流大小对电磁铁磁性强弱的影响，应通过移动滑动变阻器来电流．为：（1）会聚；只有平行于主光轴的光线经过凸透镜后才会汇聚到焦点上；（2）控制电流相同；移动滑动变阻器，改变电流的大小根据图象中B点对应的电压和电流值，计算小灯泡的电阻R= 5 Ω．当电压为2.5V时，根据甲图象计算小灯泡的功率P甲= 0.62图象计算小灯泡的功率P乙= 1.25 W．请结合以上分析和计算，解释白炽灯泡烧坏往往发生在开灯瞬间的原因： 开灯时，灯丝的温度低，电阻相对较小，根据电功率公式此时的功率较大，灯丝温度较高，灯丝易烧断 ．】JF：电功率的测量．】（1）电流表测出灯泡的电流，电压表测出灯泡两端的额定电压，从而测出额定功率，据此分析电路图的画法；灯丝电阻受到温度的影响；根据图象找出电流和电压值，根据欧姆定律求出电阻的大小；根据甲图象找出额定电压下的电流值，利用公式P=UI求出功率；根据P=中灯泡的功率；刚开灯时，灯丝温度低，电阻相对较小，功率较大，导致短时间内产生的热量过多，温度过高．】解：（1）电流表、灯泡、滑动变阻器串联接入电流，电压表并联在灯泡两端，电路图为：；由图象可知，随着电压、电流的增大，小灯泡的电功率变大，小灯泡的电阻是增大的，说明灯丝电阻受到了温度的影响；图象中B点对应的电压值为0.25V，电流值为0.05A，由欧姆定律可知，灯泡电阻值为R===5Ω；为2.5V时，甲图象中的电流值为0.25A，计算小灯泡的功率P甲=UI=2.5V×0.25A=0.625W；为一条直线，表明灯泡的电阻是不变的，则根据乙图象可知小灯泡的功率P乙===1.25W；开灯时，灯丝的温度低，电阻相对较小，根据电功率公式P=可知，此时的功率较大，灯丝温度较高，灯丝易烧断．为：（1）如图；（2）温度越高，灯丝电阻越大；（3）5；0.625；1.25；（4）开灯时，灯丝的温度低，电阻相对较小，根据电功率公式此时的功率较大，灯丝温度较高，灯丝易烧断．算题一标准大气压下，将50L的水从40℃加热到沸点．求：水需要吸收的热量提供这些热量，需要完全燃烧焦碳的质量（q=3.0×107J/kg）．==0.42kg．）水需要吸收的热量为1.26×107J；提供这些热量，需要完全燃烧焦碳的质量为0.42kg．轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）．下表是某型号两轮自平衡电动车的主要技术参数．整车质量 20kg电池电压 48V电池容量 12A•h车额定电压 48V机额定功率 350W图中小景的质量为40kg，轮胎与地面的总接触面积为0.01m2，求地面受到的压强（g取10N/kg）若电动机以额定功率工作，求锂电池充足一次电最多可骑行的时间（精确到0.1）锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，最多能连续行驶17.28km，求电动车工作的效率．】86：压强的大小及其计算；E6：能量利用效率；J4：电功计算公式的应用．】（1）小景骑车时对地面的压力等于小景和电动车的重力之和，根据F=G=mg求出其大小，又知道轮胎与地面的总接触面积，根据受到的压强；由表格数据可知锂电池的电压和容量，根据W=UIt求出锂电池充足一次电储存的电能，根据P=求出电动机以额定功率工作时最多；动车在平直的公路上匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据W=Fs求出牵引力做的功，根据η求出电动车工作的效率．】解：（1）小景骑车时对地面的压力：。

绝密★启用前山东省济宁市2017年初中学业水平考试物理(考试时间60分钟,满分60分)一、选择题(下列各题的四个选项中，只有一项符合题意。

每小题2分,共20分)1.在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展做出了卓越的贡献。

以下关于科学家极其研究成果不正确的是( )A.奥斯特：通过实验揭示了磁与电之间的联系B.帕斯卡：研究总结出密闭液体传递压强的规律C.欧姆：研究并总结出电流跟电压和电阻的关系D.阿伏加德罗：研究并提出了原子核式结构模型2.某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示。

对物体的运动情况进行分析，得出结论不正确的是( )(第2题)A.物体在6 s内运动的路程为15 mB.以地球为参照物，物体在中间2 s内静止C.物体在前2 s内和后2 s内的速度相等D.物体在6 s内的平均速度为2.5 m/s3.下列物态变化现象中，吸热的是( )A.秋天房顶上结霜B.铁水被浇铸成工件C.冰棒冒出“白气”D.湿衣服晾晒后变干4.下列有关力和运动的几种说法中，正确的是( )A.匀速转弯的物体一定受到力的作用B.只受重力作用的物体不可能向上运动C.相互平衡的两个力的三要素可能相同D.摩擦力总是阻碍物体的运动5.如图中的光学实验研究出的物理规律不能解释所对应的光学现象的是( )A.手影B.透镜成像C.筷子变“弯”D.彩虹6.如图所示的是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。

图中能够正确表示动力臂的是( )A.l1B.l2C.l3D.l4(第6题)(第8题)7.小可对生活中的几种物理现象进行了分析，其中判断正确的是( )A.投入水中的石块下沉，说明下沉的石块不受浮力B.离平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关C.通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线毕业学校_____________姓名________________考生号___________________________________________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷第1页（共16页）物理试卷第2页（共16页）物理试卷 第3页（共16页） 物理试卷 第4页（共16页）D .放在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场8.如图所示的电路中，闭合开关时，下列说法正确的是( ) A .两个灯泡串联 B .开关只能控制灯1L C .电流表测的是灯泡1L 的电流 D .电流方向从电流表到开关9.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。

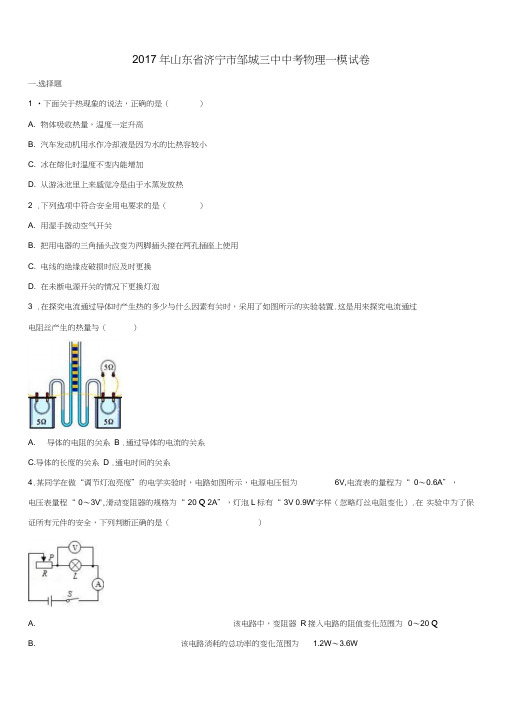

2017年山东省济宁市邹城三中中考物理一模试卷一.选择题1 •下面关于热现象的说法，正确的是（）A. 物体吸收热量，温度一定升高B. 汽车发动机用水作冷却液是因为水的比热容较小C. 冰在熔化时温度不变内能增加D. 从游泳池里上来感觉冷是由于水蒸发放热2 .下列选项中符合安全用电要求的是（）A. 用湿手拨动空气开关B. 把用电器的三角插头改变为两脚插头接在两孔插座上使用C. 电线的绝缘皮破损时应及时更换D. 在未断电源开关的情况下更换灯泡3 .在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置.这是用来探究电流通过电阻丝产生的热量与（）A. 导体的电阻的关系B .通过导体的电流的关系C.导体的长度的关系D .通电时间的关系4.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V,电流表的量程为“ 0〜0.6A”，电压表量程“ 0〜3V',滑动变阻器的规格为“ 20 Q 2A”，灯泡L标有“ 3V 0.9W'字样（忽略灯丝电阻变化）.在实验中为了保证所有元件的安全，下列判断正确的是（）A. 该电路中，变阻器R接入电路的阻值变化范围为0〜20 QB. 该电路消耗的总功率的变化范围为 1.2W〜3.6WC. 该电路中，电流表示数的变化范围为0.2A〜0.6AD. 该电路中，电灯消耗功率的变化范围为0.4W〜0.9W5 •九年级的志愿者想为敬老院的老人设计一个呼叫电路•他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的•下图中的四个电路，符合设想的是（）A. 奥斯特B.帕斯卡C.牛顿D .伽利略7 .如图所示的四个装置中与发电机工作原理相同的是（）8. 当温度降到很低时，某些金属导体如铝在-271.76 C以下，铅在-265.95 C以下时，电阻就变成了零，这种现象称为超导现象.假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A. 白炽灯仍能发光且更省电B. 电动机仍能转动且效率更高C. 电饭锅仍能煮饭且效率更高D. 电熨斗仍能熨烫衣服且更省电9. 下列关于信息的传递说法正确的是（）A. 车载GPS导航系统是利用超声波进行定位和导航的B. 电磁波不能在真空中传播C. 用三颗同步卫星就可实现全球通信D. 光纤通信只能传播图象信息，不能传播声音信息10 .由于世界人口的急剧增加和经济的不断发展，能源的消耗持续增长，所以开发新能源已成为全世界的重要课题.下列关于能源及其利用的说法正确的是（）A. 化石能源是不可再生能源，而核能、风能、水能、太阳能是可再生能源B. 与煤炭、石油、天然气等能源相比，风能、水能、太阳能具有淸洁环保的优点C. 随着科学技术的快速发展，我国已建成了利用核聚变能量发电的核电站D. 我国煤和石油的储量十分丰富，所以太阳能和核能的开发在我国并不十分重要.填空题11 .用砂轮磨刀具，刀具会发烫，这是利用_______ 的形式来改变刀具的内能.12 •早晨，室外的花草上的小露珠，这是 _现象；寒冷的冬天，清晨起床看到窗户上白色的冰花，这是____ 现象.而寒冬，洗涤油污的盘子，用温度较高的热水洗涤效果好，这是由于水温超过了油污的_，而使油污的 _缘故.13 .如图所示是电动机结构的示意图，F为换向器，它的作用是.闭合开关S,线圈缓慢转动，现要使线圈转动加快，可以.小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在 3 min内闪烁30次，则该洗衣机的额定功率是W电子式单相电能夷jQOOmip W-h > O指示灯14 .在如图所示的电路中，电源电压4.5V保持不变，电阻R=5Q ,变阻器R z的最大阻值为20 Q ,电流表量程为0〜0.6A，电压表量程0〜3V,为保护电表，变阻器接入电路的阻值范围是15 .实验表明：人体出汗或潮湿时的电阻为200〜800 Q，人体中电流超过30mA时将会造成生命危险.若某人身体潮湿时的电阻为0.55k Q ,则保证此人人身安全的最大接触电压为_ .三•作图与实验探究题16 .请把如图电路元件接入照明电路中，且符合安全用电原则. （要求保险盒与三孔插座相连）fcj□螺口灯泡17 •如图是小华同学探究“电流与电压关系”的电路图.(1)请按电路图将实物图连接完整(要求滑片P向左滑时接入电阻变大)(2)__________________________ 小华连接电路时，开关应 ___________，滑动变阻器的滑片P应放在最 (左/右)端.(3)闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P,电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____ •(4)接着小华取来三只阻值分别 5 Q、10Q、15Q的电阻，探究“电流与电阻关系”，他将电阻 5 Q换成10Q ,移动滑动变阻器滑片P的目的是 _ •18 .小丽做测量小灯泡电功率的实验(小灯泡标有“ 2.5V”字样).(1)如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确.请你在应改动的导线上打“X”，并用笔画线代替导线画出正确的接法.(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数•接下来应进行的操作是：____A. 更换小灯泡B. 检查电路是否断路C. 移动滑动变阻器滑片，观察小灯泡是否发光(3)实验过程中，当电压表示数为_V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为_ A，小灯泡的额定功率为W甲乙19 .如图所示，是研究电流产生的热量跟哪些因素有关的实验，在两个相同的烧瓶中装满煤油，相同的玻璃管通过橡胶塞放在煤油中，瓶中各放一根阻值不同的电阻丝，通电后，电流通过电阻丝产生的热量使煤油的温度升高.(1)做该实验时，除了图中所示的器材外，还应该有_.(2)实验中，是通过观察 _来粗略地说明电流产生热量的多少的.(3) __________________________________________ 就这一实验而言，下列两种认识中正确的是 (填字母).A. 通过该实验能够得出焦耳定律B. 通过该实验只能初步知道电流越大、电阻越大、通电时间越长产生的热量越多.20 .小刚为了探究电磁铁的磁性强弱与哪些因素有关，做了以下几次实验，实验现象如图所示.根据图示现象回答下列问题：(1)实验a与实验b相比较说明_______(2) __________________________________________ 实验b与实验c相比较说明：匝数相同时，，它的磁性就越强.(3)小刚根据实验d中甲、乙两电磁铁出现的现象判断：外形相同的螺线管，线圈的匝数越多，它的磁性就越强,你认为这个结论(选填“全面”或“不全面”)，若不全面应补充________ .四.计算题21 •某品牌太阳能热水器的容积为100L,其装满水后在太阳的照射下水温从20C的升高到40C，不计热量的散失.(1)求热水器中的水吸收的热量. [水的比热容c=4.2 x 103J/ ( kg.C)]q=4.0 x 107J/m3)(2)要完全燃烧多少体积的煤气可以产生相同的热量？(煤气的热值22 •某品牌电热水壶的铭牌上标着如表所示的数据，求：(1) 该电热水壶正常工作时的电流；(2) 该电热水壶正常工作时，烧开一壶水需要5min,消耗的电能是多少？(设电热水壶的电阻不变) (3) 在用电高峰期使用，如果电压只有200V,这时电热水壶的实际功率是多少?2017 年山东省济宁市邹城三中中考物理一模试卷参考答案与试题解析一. 选择题1．下面关于热现象的说法，正确的是（）A. 物体吸收热量，温度一定升高B. 汽车发动机用水作冷却液是因为水的比热容较小C. 冰在熔化时温度不变内能增加D. 从游泳池里上来感觉冷是由于水蒸发放热【考点】水的比热容的特点及应用；熔化与熔化吸热特点；蒸发及其现象．【分析】（1）物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；（2）因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；（3）冰是晶体，晶体熔化的特点是温度不变，但要继续吸热，其内能不断增大；（4）物质由液态变为气态叫汽化，汽化包括蒸发和沸腾两种方式，汽化时要吸收热量.【解答】解：A、晶体的熔化过程和液体的沸腾过程中吸收热量，内能增加，但是温度不变，故A错误；B、汽车发动机用水作冷却液是因为水的比热容较大，故B错误；C、冰是晶体，冰熔化成水的过程中，吸收热量，内能增加，但温度不变，故C正确；D、从游泳池里出来后，附着在身上的水发生汽化变为水蒸气，由于汽化吸热，因此感到冷，故D错误. 故选C.2.下列选项中符合安全用电要求的是（）A. 用湿手拨动空气开关B. 把用电器的三角插头改变为两脚插头接在两孔插座上使用C. 电线的绝缘皮破损时应及时更换D. 在未断电源开关的情况下更换灯泡【考点】安全用电原则.【分析】（1）生活中的水是导体，易造成触电；（2）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替；(3)电线的绝缘皮破损时容易造成触电事故；(4)维修电器时，应先断开开关.【解答】解：A、生活中的水是导体，用湿手拨动空气开关易造成触电，故A错误；B、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故B错误；C、电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故C正确；D、在未断开电源开关的情况下更换灯泡，这样容易发生触电事故，故D错误. 故选C.3 •在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置•这是用来探究电流通过A. 导体的电阻的关系B •通过导体的电流的关系C. 导体的长度的关系D •通电时间的关系【考点】焦耳定律.【分析】电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制通电时间和电压不变，因此需要将右边容器中电阻并联.【解答】解：在实验中，其中一个容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系.故选：B.4•某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V,电流表的量程为“ 0〜0.6A”，电压表量程“ 0〜3V',滑动变阻器的规格为“ 20 Q 2A”，灯泡L标有“ 3V 0.9W'字样(忽略灯丝电阻变化)•在实验中为了保证所有元件的安全，下列判断正确的是( )r 甘A. 该电路中，变阻器 R 接入电路的阻值变化范围为 0〜20 QB. 该电路消耗的总功率的变化范围为1.2W 〜3.6WC. 该电路中，电流表示数的变化范围为0.2A 〜0.6AD.该电路中，电灯消耗功率的变化范围为 0.4W 〜0.9W【考点】欧姆定律的应用；电功率的计算.【分析】A 、根据题意判断出电路中的最大电流，根据其确定变阻器的阻值范围；BC 根据电流表、电压表、变阻器、灯泡的规格判断电流的最大值，根据欧姆定律判断电流的最小值； 根据电流的变化范围，由 P=UI 计算电路总功率的变化范围，得出结论； D 、根据灯丝的阻值不变，结合电流的变化得出灯泡电功率的变化.卩额0 U 额 3V 【解答】 解：由P=UI 得，灯泡正常发光时的电流值I 额= =】」=0.3A ，灯泡的电阻值 R.= = - =10 Q ； U 额刖 I 额0. 3A A 、由电路图知，灯泡与变阻器串联，电流表的量程为0〜0.6A ，灯泡的额定电流为 0.3A ，变阻器允许通过的最大电流为2A ,可知电路中允许通过的最大电流为0.3A ，此时灯泡两端电压为 3V,未超过电压表的量程；电流最大时，为变阻器允许的最小值，所以 R 小==^^—=10Q ，可得变阻器的变化范围为10〜20Q , A 错误;I-JI- 0* 3A=6V X 0.2A=1.2W ;由A 知，I 大=0.3A ，贝U P 大=」大=6V X 0.3A=1.8W ，可得电路中的电流变化范围为 0.2A 〜0.3A ，电功率的变化范围为1.2W 〜1.8W, B 错误，C 错误；D 、电路的最小电流为 0.2A ，灯泡的最小电功率 P L 小=U 小 I 小=（I 小）2R= （0.2A ） 2X 10Q =0.4W; 灯泡的最大功率等于 0.9W,所以灯泡的功率范围为 0.4W 〜0.9W, D 正确.故选D.BC 当变阻器的阻值最大时，电路中的电流最小, 1小==^=h^=°.2A ，电路消耗的最小功率P 小=UI 小5•九年级的志愿者想为敬老院的老人设计一个呼叫电路•他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的.下图中的四个电路，符合设想的是（）【考点】串、并联电路的设计.【分析】同一房间内两位老人都能单独控制同一只电铃，说明两开关独立工作、互不影响即为并联且电铃位于干路;值班室的工作人员能区分出是哪位老人按铃呼叫的，说明两开关支路应串联能识别的电路元件，据此进行解答.【解答】解：A.由电路图可知，两开关均可以独立控制电铃，但无法区别是哪位老人呼叫，故A不符合；B. 由电路图可知，开关S闭合时会造成电源短路，故B不符合；C. 由电路图可知，两开关并联且电铃位于干路，两开关支路均串联一个灯泡，可以达到两位老人都能单独控制同一只电铃且工作人员能区分出是哪位老人按铃呼叫的，故C符合题意；D. 由电路图可知，开关S闭合时，灯亮，电铃不响，故D不符合题意.故选C.6 •通过如图所示相同原理实验，第一个发现了电与磁之间的联系的科学家是（）A. 奥斯特B.帕斯卡C.牛顿D .伽利略【考点】通电直导线周围的磁场.【分析】历史上最早发现电与磁间联系的物理学家是奥斯特.【解答】解：1820年，丹麦物理学家奥斯特做实验时偶然发现，当导线中通过电流时，它旁边的磁针发生了偏转, 由此说明了通电导体周围存在磁场，在世界上第一个发现了电与磁的联系.故选A7•如图所示的四个装置中与发电机工作原理相同的是（）C.D.电源【考点】发电机的构造和原理.分析】题目给出了四个有关电和磁的实验，首先要弄清各实验所揭示的原理，再结合题设要求来进行选择．【解答】解：A、该实验为奥斯特实验，说明了通电导体周围存在磁场，故A错误；B、该装置中没有电源，是探究电磁感应现象的实验，说明了闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，它与发电机的工作原理相同，故B正确；C错误;C、该装置中有电源，是通电线圈在磁场中受力的实验，利用此装置的原理制造了电动机而不是发电机，故D 错误.D、该装置中有电源，是通电导体在磁场中受力的实验，利用此装置的原理制造了电动机而不是发电机，故故选B．8•当温度降到很低时，某些金属导体如铝在-271.76 C以下，铅在-265.95 C以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A. 白炽灯仍能发光且更省电B. 电动机仍能转动且效率更高C. 电饭锅仍能煮饭且效率更高D. 电熨斗仍能熨烫衣服且更省电【考点】超导体的作用.【分析】假设导体没有电阻，当用电器通电时，用电器不会产生电热，利用电流的热效应工作的家用电器将不能工作.【解答】解：白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服.导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好.故选B.9.下列关于信息的传递说法正确的是（）A. 车载GPS导航系统是利用超声波进行定位和导航的B. 电磁波不能在真空中传播C. 用三颗同步卫星就可实现全球通信D. 光纤通信只能传播图象信息，不能传播声音信息【考点】卫星中继通信；电磁波的传播；光纤通信.【分析】A、GPS是通过电磁波传递信息进行定位与导航的；B、电磁波在真空中的传播速度是3X 108m/s .C、用通信卫星做微波通信的中继站，在赤道上空等间隔分布的3颗地球静止轨道通信卫星可以实现除两极部分地区外的全球通信；D、光纤通信是现代通信的主要传输工具，光纤很细，有内外两层，内壁具有使光发生反射的特性（类似于平面镜）信息传播是利用激光在光导纤维里从一段传到另一端．【解答】解：车载GPS导航系统是利用电磁波进行定位和导航的，故A错误；B、电磁波可以在真空中传播，故B错误；C、要想实现全球通信，可以用通信卫星做微波通信的中继站，并在地球周围均匀地配置3颗地球同步通信卫星，故C 正确．D、光纤通信既能传播图象信息，也能传播声音信息，故D错误.故选：C．10．由于世界人口的急剧增加和经济的不断发展，能源的消耗持续增长，所以开发新能源已成为全世界的重要课题．下列关于能源及其利用的说法正确的是（）A. 化石能源是不可再生能源，而核能、风能、水能、太阳能是可再生能源B. 与煤炭、石油、天然气等能源相比，风能、水能、太阳能具有淸洁环保的优点C. 随着科学技术的快速发展，我国已建成了利用核聚变能量发电的核电站D. 我国煤和石油的储量十分丰富，所以太阳能和核能的开发在我国并不十分重要【考点】能源的分类；核裂变；能源与人类生存和社会发展的关系．【分析】（1）直接从自然界获得而不需要加工转化，它们都属于一次能源；能够源源不断的从自然界得到的能源叫可再生能源；（2）根据风能、水能、太阳能的特点进行分析；（3）目前已建成的核电站的能量来自于重核的裂变；（4）煤、石油、天然气这些化石能源，都属于不可再生能源，储量是有限的．【解答】解：A、核能与煤、石油、天然气等化石能源是不可再生能源，太阳能、风能、水能是可再生能源，故A错误；B、与煤炭、石油、天然气等能源相比，风能、水能、太阳能是新型的无污染的能源，是取之不尽的能源，可直接利用且对环境的污染小，前景广阔，故B正确；C、目前已建成的核电站的能量来自于重核的裂变，而不是轻核聚变.故C错误；D、煤、石油、天然气这些化石能源，都属于不可再生能源，储量是有限的，所以要节约资源，故D错误.故选B．二.填空题11 •用砂轮磨刀具，刀具会发烫，这是利用做功的形式来改变刀具的内能.【考点】做功改变物体内能.【分析】改变物体内能的途径：一是做功，二是热传递，二者在改变内能方面是等效的.【解答】解：用砂轮磨刀具，克服摩擦做功，消耗机械能转化为内能，使刀具的内能增加、温度升高，这是通过做功的方法使刀具的内能增加.故答案为：做功.12 .早晨，室外的花草上的小露珠，这是液化现象；寒冷的冬天，清晨起床看到窗户上白色的冰花，这是凝—现象.而寒冬，洗涤油污的盘子，用温度较高的热水洗涤效果好，这是由于水温超过了油污的熔化温度，而使油污的熔化缘故.【考点】液化及液化现象；熔化与熔化吸热特点；生活中的凝华现象.【分析】解决此题需掌握：物体由气态变为液态的现象叫液化；物体由气态变为固态的现象叫凝华；物体由固态变为液态的现象叫熔化.根据我们对于各种物态变化的概念来分析，得出结论.【解答】解：早晨空气一般比较寒冷，所以空气中的水蒸气遇冷发生液化现象，水蒸气就变成了小水滴，挂在了室外的花草上，这就是我们所看到的露珠；寒冷的冬天，屋内较热的水蒸气遇到温度很低的窗玻璃放出热量直接变成固态的冰花，属于凝华现象；寒冬，用温度较高的热水洗涤油污的盘子，盘子上的油污吸收热量达到熔点会熔化成液态，从而可以达到较好的洗涤效果.故答案为：液化，凝华，熔化温度，熔化.13 •如图所示是电动机结构的示意图，F为换向器，它的作用是使线圈在平衡位置自动改变线圈中的电流方向•闭合开关S,线圈缓慢转动，现要使线圈转动加快，可以增大线圈中电流.小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在 3 min内闪烁30次，则该洗衣机的额定功率是200 W电子式单相电能夷220V 10(40).4 50HzSOOOanp kW-h > O指示灯甲【考点】 电能表参数的理解与电能的求法；直流电动机的构造和工作过程.【分析】(1)电动机能连续转动是利用了换向器使线圈在平衡位置自动改变线圈中的电流方向; 可以增大线圈中电流；可以换用磁性更强的磁体.(2) 利用电能表参数和闪烁次数求出消耗的电能，再根据功率公式求出功率.【解答】解：电动机能连续转动是利用了换向器使线圈在平衡位置自动改变线圈中的电流方向; 可以增大线圈中电流；可以换用磁性更强的磁体.洗衣机在额定电压下消耗的电能为W= kW?h=0.01kW?h3000由于洗衣机正常工作，则 P 额=P= ==0.2kW=200Wt而11故答案为：使线圈在平衡位置自动改变线圈中的电流方向；增大线圈中电流；200.14 .在如图所示的电路中， 电源电压4.5V 保持不变，电阻R=5Q ,变阻器R 2的最大阻值为【分析】由电路图可知，滑动变阻器R 2与电阻R 串联，电压表测量滑动变阻器两端的电压, 电流表示数最大为 0.6A ，电压表示数最大为 3V,根据欧姆定律和串联电路的特点分别算出对应的滑动变阻器的阻值.【解答】解:由电路图可知，滑动变阻器 Ra 与电阻R 串联，电压表测量滑动变阻器两端的电压，电流表测量电路总电流, 当电流表示数为I i =0.6A 时，滑动变阻器接入电路的电阻最小， 根据欧姆定律可得，电阻 R 两端电压：为保护电表，变阻器接入电路的阻值范围是2.5 Q 〜10Q使得线圈转速加快,使得线圈转速加快,20 Q ,电流表量程为0〜电流表测量电路总电流,【考点】欧姆定律的应用.U i=l i R=0.6A X 5Q =3V,因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U2=U- U=4.5V - 3V=1.5V,因串联电路中各处的电流相等，所以，滑动变阻器连入电路的电阻最小:当电压表示数最大为 U 2最大=3V 时，滑动变阻器接入电路的电阻最大, 此时R 两端电压:Ui' =U- U 2最大=4.5V - 3V=1.5V ,电路电流为：- =0.3A ,滑动变阻器接入电路的最大电阻:变阻器接入电路的阻值范围为 2.5 Q 〜10Q .故答案为：2.5 Q 〜10Q .15 .实验表明：人体出汗或潮湿时的电阻为 200〜800 Q ，人体中电流超过 30mA 时将会造成生命危险.若某人身体 潮湿时的电阻为 0.55k Q ,则保证此人人身安全的最大接触电压为 16.5V .【考点】欧姆定律的应用.【分析】知道人身体潮湿时的电阻和不能超过通过人体的电流，根据欧姆定律求出此人人身安全的最大接触电压. 【解答】 解：某人身体潮湿时的电阻为 R=0.55k Q =550 Q , 由1=；可得，保证此人人身安全的最大接触电压：R-3U=IR=30X 10 A X 550 Q =16.5V . 故答案为：16.5V .三.作图与实验探究题16 •请把如图电路元件接入照明电路中，且符合安全用电原则.丸蓟 ------------------------------ 尊城 ------------------------------R 滑最小= =1. 5V 0. 6A=2.5 Q R 滑最大=~ 0. 3A=10Q（要求保险盒与三孔插座相连）。

2017年山东省济宁市中考物理模拟试卷一、选择题（共10小题，每小题2分，满分20分）1．（2分）下列几种估测中，比较符合实际情况的是（）A．教室的高度大约是7mB．成年人正常步行的速度约为1.2m/sC．小明午餐大约吃4kg的米饭D．济宁市四月份的平均气温约为50℃2．（2分）2016年10月17日“神舟十一号”飞船与“天宫二号”实施自动交会对接．图所示为即将对接时的模拟图，成功对接后，“神舟十一号”内的航天员看到“天宫二号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是（）A．“天宫二号”B．“神舟十一号”C．太阳D．地球3．（2分）关于声现象，下列说法中正确的是（）A．“闻其声而知其人”主要是根据声音的响度来判断的B．敲锣时用力越大，声音的音调越高C．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声D．用声波能粉碎人体内的“小石头”，说明声波具有能量4．（2分）一杯温水放入正常工作的冰箱冷冻室内，图中能在确反映其温度随时间变化的图象是（）A．B．C．D．5．（2分）关于电磁波与信息技术，下列叙述正确的是（）A．电磁波只能用于通信B．手机既能发射电磁波也能接收电磁波C．电磁波的应用对人类有利无害D．卫星通信不需要利用电磁波传递信息6．（2分）如图所示四个实验现象中，揭示了电动机工作原理的是（）A ．B ．C．D ．7．（2分）如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（）A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用B．飞机在不同高度飞行时，受到的大气压力都相同C．飞机在匀速爬升过程中，动能和重力势能都增大D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力8．（2分）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）A． B．C．D．9．（2分）归纳知识结构可以帮助我们梳理知识间的联系，下列知识结构归纳正确的是（）A．B．C．D．10．（2分）如图所示的电路中，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表和电流表的示数的比值不变D．电路消耗的总功率变小二、填空题（共6小题，每小题2分，满分12分）11．（2分）一杯牛奶，喝掉一半．剩余的牛奶与原牛奶相比较，质量，密度．（都选填“变大”“变小”或“不变”）12．（1分）我国每年要消耗数千万桶原油用于制造塑料袋，现已知原油的热值为4.4×l07J/kg，完全燃烧2kg原油，能释放出J的热量，塑料袋的使用不仅消耗能源，而且污染环境，因此我们要少用或不用一次性塑料袋．13．（4分）小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．（1）测得焦距小于10cm的是图．（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是图．（3）目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有作用（选填“会聚”或“发散”）．14．（2分）图是装修中常用的膨胀螺丝，安装时需先用电钻在墙上打孔，钻头打完孔后发烫，这是通过改变了钻头的内能．膨胀螺丝利用楔形斜度来促使膨胀，增大从而增大摩擦力，达到固定效果．15．（1分）在如图的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明导体的电阻与导体的有关．16．（2分）如图所示，是小宇同学探究焦耳定律的部分实验装置．已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝串联在电路．若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为J．三、解答题（共7小题，满分28分）17．（2分）如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．18．（2分）如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．19．（3分）某物理学习小组想探究并联电路中电流的规律，他们设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，小燕同学开始连接电路，在连接电路过程中，开关应该是的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．小燕同学分析数据后得出结论：并联电路中各支路电流相等．（2）小美同学认为小燕同学得出的实验结论可能错误，主要原因是：．（3）小浩说，我们应该换另外两个规格（选填“相同”或“不同”）的小灯泡再次实验．20．（4分）为了验证光的反射定律，小明同学准备了一块平面镜、一块画有法线ON的可折叠硬纸板、直尺、激光笔、量角器及铅笔等．（1）如图甲所示，把沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角．改变光的入射角度，重复上述实验步骤．该实验探究的问题是．A．反射光线与入射光线是否分居法线两侧B．反射光线与入射光线是否在同一平面上C．反射角的大小与入射角的大小有什么关系D．光反射时是否遵循光的反射规律（2）沿ON将纸板向后折，纸板上（选填“能”或“不能”）看到反射光线．（3）如图甲，当纸板在同一平面上，让入射光线AO射向镜面，在纸板右侧看到反射光线OB，若保持镜子上的入射点位置在O点不变，将入射光线AO逆时针转10°，则反射光线OB将时针转．21．（7分）在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图的装置，将同一物体分别逐渐浸入到水和酒精中，在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图1所示的装置，将同一物体分别逐渐浸入到水和酒精中，为了便于操作和准确收集数据，用升降台调节溢水杯的高度来控制物体排开液体的体积．他们观察并记录了弹簧测力计的示数及排开液体的体积．实验数据记录在表中．（1）分析表中数据，第一次实验中物体所受的浮力F浮=N；（2）分析比较实验序号1、2和3（或4、5和6）可初步得出结论：当液体的种类相同时，排开液体的体积越，浸在液体中的物体受到的浮力越大；分析比较实验序号，可初步得出结论：当排开液体的体积相同时，液体的密度越大，浸在液体中的物体受到的浮力越大；（3）请你计算出第一次实验中物体排开水受到的重力G排=N．通过比较每次实验中物体受到的浮力和它排开液体的重力的关系，还可以验证原理；（4）实验中小明同学观察到将同一个物体浸没在密度越大的液体中时，弹簧测力计的示数越小．于是他灵机一动，在弹簧测力计下挂了一个重1.5N的物块，如图甲所示；当他把物块浸没在水中时，如图乙所示，弹簧测力计的读数为0.5N，他就在0.5N处对应标上1.0g/cm3的字样；当他把物块浸没在酒精中时，如图丙所示，应该在弹簧测力计刻度盘的N处对应标上0.8g/cm3字样，聪明的他就将图甲所示装置改装成了一个能测液体密度的密度秤．22．（4分）家用电饭煲是利用电流的热效应来工作的，某电饭煲的额定电压为220V，它的额定功率为1100W（不考虑温度对电阻值的影响）．则（1）电饭煲正常工作的电流是多大？（2）电饭煲正常工作30min消耗的电能是多少kW•h？23．（6分）电动自行车以其轻便、经济、环保倍受消费者青睐．某型号电动自行车的主要技术参数如表所示．（1）若骑车的人重60kg，行驶时两轮胎与地的接触面积共为1.0x10﹣2m2，那么车对地面的压强多大？（g=10N/kg）（2）在某平直路段上，电动自行车以7m/s的速度匀速行驶时，受到的平均阻力为40N．则1s内动力对电动自行车所做的功是多少？电动自行车的效率是多大？2017年山东省济宁市中考物理模拟试卷参考答案与试题解析一、选择题（共10小题，每小题2分，满分20分）1．（2分）下列几种估测中，比较符合实际情况的是（）A．教室的高度大约是7mB．成年人正常步行的速度约为1.2m/sC．小明午餐大约吃4kg的米饭D．济宁市四月份的平均气温约为50℃【解答】解：A、一层楼的高度在3m左右，教室的高度与一层楼差不多，在3m左右．故A 不符合实际；B、成年人正常步行的速度在4km/h=4×m/s≈1.2m/s左右．故B符合实际；C、中学生午餐食用米饭质量一般在300g=0.3kg左右．故C不符合实际；D、济宁市四月份最高气温不超过35℃，平均气温不可能达到50℃．故D不符合实际．故选B．2．（2分）2016年10月17日“神舟十一号”飞船与“天宫二号”实施自动交会对接．图所示为即将对接时的模拟图，成功对接后，“神舟十一号”内的航天员看到“天宫二号”纹丝不动，地球在缓缓转动，则航天员选择的参照物是（）A．“天宫二号”B．“神舟十一号”C．太阳D．地球【解答】解：成功对接后，“天宫二号”和“神舟十一号”的位置不变，“神舟十一号”内的航天员看到“天宫二号”纹丝不动，航天员选择的参照物是“神舟十一号”；“天宫二号”与太阳、地球的位置不断发生变化，参照物不能选择被研究的物体本身，故B正确．故选B．3．（2分）关于声现象，下列说法中正确的是（）A．“闻其声而知其人”主要是根据声音的响度来判断的B．敲锣时用力越大，声音的音调越高C．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声D．用声波能粉碎人体内的“小石头”，说明声波具有能量【解答】解：A、“闻其声而知其人”说的是听到声音就可以知道是哪个人，音色指的是声音的特色，不同人的音色是不同的，根据不同的音色可以辨别是哪位熟人．B、敲锣时用力越大，锣面振动的幅度越大，发出的锣声响度越大，与音调无关；C、“禁鸣喇叭”不让汽车放出声音，是在声源处减弱噪声的；D、声波可以传递能量，超声波发声体振动快，可以清除体内的结石．故选：D．4．（2分）一杯温水放入正常工作的冰箱冷冻室内，图中能在确反映其温度随时间变化的图象是（）A．B．C．D．【解答】解：将一杯常温的开水放入正常工作的冰箱的冷冻室中，水的温度逐渐降低，经过一段时间后，水达到凝固温度0℃并逐渐凝固；当水全部凝固后，冰的温度再次降低．由于A和B中图象温度升高，所以A和B都不正确；由于C 图中的凝固点不是0℃，所以C不正确．故选D．5．（2分）关于电磁波与信息技术，下列叙述正确的是（）A．电磁波只能用于通信B．手机既能发射电磁波也能接收电磁波C．电磁波的应用对人类有利无害D．卫星通信不需要利用电磁波传递信息【解答】解：A、电磁波不只用来通信，还可以传递能量，例如微波炉就是利用了电磁波传递能量，故A错误；B、手机既可以发射电磁波，也可以接收电磁波，故B正确；C、电磁波对人类是有辐射的，可引起人体病变，故C错误；D、卫星通信是利用电磁波来实现的，故D错误．故选B．6．（2分）如图所示四个实验现象中，揭示了电动机工作原理的是（）A．B．C．D．【解答】解：A、是奥斯特实验图，小磁针发针偏转说明通电导体周围有磁场，不符合题意；B、是探究电磁铁的磁性强弱与电流大小的关系实验，不符合题意；C、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；D、是电磁感应的实验图，属于发电的原理，不符合题意；故选C．7．（2分）如图是我国航母舰载机歼﹣15，它在蓝天翱翔时涉及到许多物理知识，下列分析中正确的是（）A．飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用B．飞机在不同高度飞行时，受到的大气压力都相同C．飞机在匀速爬升过程中，动能和重力势能都增大D．飞机的机翼上凸下平，使机翼上方空气流速慢压强小，从而获得向上的升力【解答】解：A、飞机沿水平方向匀速直线飞行时，一定受到平衡力的作用，此选项正确；B、飞机在不同高度飞行时，受到的大气压力不相同，此选项错误；C、飞机在匀速爬升过程中，动能不变和重力势能增大，此选项错误；D、飞机的机翼上凸下平，使机翼上方空气流速快压强小，从而获得向上的，此选项错误．故选：A．8．（2分）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）A ．B ．C ．D ．【解答】解：A、当闭合开关S l、断开S2时，灯泡L1不亮，所以不符合题意；B、当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；C、当闭合开关S l、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当S l、S2都闭合时，两灯都亮，与表格完全一致，符合题意；D、当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意；故选C．9．（2分）归纳知识结构可以帮助我们梳理知识间的联系，下列知识结构归纳正确的是（）A．B．C．D．【解答】解：A、固态物质分子间距很小，分子间相互作用力非常大；液态物质分子间距较大，分子间相互作用力较小；气态物质分子间距非常大，分子之间基本无相互作用力，故A错误；B、使用钓鱼竿时，动力臂小于阻力臂，所以钓鱼竿是费力杠杆；使用钳子时，动力臂大于阻力臂，所以钳子是省力杠杆，故B错误；C、物质由固态变为液态是熔化，由液态变为气态是汽化，由气态变为固态是凝华而不是升华，故C错误；D、机械能可分为动能与势能，势能又分为重力势能与弹性势能，故D正确．故选D．10．（2分）如图所示的电路中，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表和电流表的示数的比值不变D．电路消耗的总功率变小【解答】解：由电路图可知，开关S2断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当开关S2闭合时，电路为R1的简单电路，电压表测R1两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，开关S2由断开到闭合的过程中，电路中的电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故B错误；由U=IR可知，R1两端的电压变大，即电压表的示数变大，故A错误；由R=可知，电压表和电流表的示数的比值等于R1的阻值，所以，电压表和电流表的示数的比值不变，故C正确；由P=UI可知，电路消耗的总功率变大，故D错误．故选C．二、填空题（共6小题，每小题2分，满分12分）11．（2分）一杯牛奶，喝掉一半．剩余的牛奶与原牛奶相比较，质量变小，密度不变．（都选填“变大”“变小”或“不变”）【解答】解：一杯牛奶，喝掉一半，质量和体积均减小一半．密度是物质的一种特性，不随物体的多少而变化，所以不变．故答案为：变小；不变．12．（1分）我国每年要消耗数千万桶原油用于制造塑料袋，现已知原油的热值为4.4×l07J/kg，完全燃烧2kg原油，能释放出8.8×107J的热量，塑料袋的使用不仅消耗能源，而且污染环境，因此我们要少用或不用一次性塑料袋．【解答】解：=mq=2kg×4.4×107J/kg=8.8×107J；完全燃烧2kg原油放出的热量：Q放故答案为：8.8×107．13．（4分）小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小．实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示．（1）测得焦距小于10cm的是图乙．（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是丙图．（3）目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度大于0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有发散作用（选填“会聚”或“发散”）．【解答】解：（1）实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距；凸透镜的凸度越大，焦距越小，由图可以看出，乙图的凸度比丙图大，则测得焦距小于10cm的是图乙；（2）由于凸透镜会聚能力越弱（焦距越大），像距越大，所以据图可知，3个透镜分别对着远处的某一物体，丙图的会聚能力最弱，则像距最大．（3）近视眼患者戴的是凹透镜，凹透镜四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度大于0.05mm，其对光线有发散的作用；故答案为：（1）乙；（2）丙；（3）大于；发散．14．（2分）图是装修中常用的膨胀螺丝，安装时需先用电钻在墙上打孔，钻头打完孔后发烫，这是通过做功改变了钻头的内能．膨胀螺丝利用楔形斜度来促使膨胀，增大压力从而增大摩擦力，达到固定效果．【解答】解：钻头打完孔后发烫，这是通过做功改变了钻头的内能；膨胀螺丝紧紧的固定在墙体内是依靠膨胀管与孔之间的摩擦力，这里是用增大压力的方法来增大摩擦，达到紧固的目的．故答案为：做功；压力．15．（1分）在如图的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明导体的电阻与导体的长度有关．【解答】解：当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．故答案为：长度；16．（2分）如图所示，是小宇同学探究焦耳定律的部分实验装置．已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝串联在电路．若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为27 J．【解答】解：若电路中的电流为0.3A，由串联电路中电流处处相等和焦耳定律，可得甲电阻丝在1min内产生的热量为：Q=I2Rt=（0.3A）2×5Ω×60s=27J．故答案为：27．三、解答题（共7小题，满分28分）17．（2分）如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．【解答】解：光从空气垂直射入玻璃砖内传播方向不变；光从玻璃斜射入空气中时，首先过入射点垂直于玻璃砖的右表面画出法线，然后根据折射角大于入射角画出折射光线．如图所示：18．（2分）如图所示，小华站在自动扶梯上沿图示方向匀速上升，画出她受力的示意图．【解答】解：人随自动扶梯一同匀速上升，因此小华相对于扶梯静止，则小华不受摩擦力，他受竖直向下的重力和竖直向上的支持力；过重心作竖直向下的重力G和竖直向上的支持力F；因为这两个力是一对平衡力，作图时两条线段长度要相等．如图所示：．19．（3分）某物理学习小组想探究并联电路中电流的规律，他们设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，小燕同学开始连接电路，在连接电路过程中，开关应该是断开的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．小燕同学分析数据后得出结论：并联电路中各支路电流相等．（2）小美同学认为小燕同学得出的实验结论可能错误，主要原因是：由一次实验数据得出的结论具有偶然性（或选用了两个规格相同的灯泡）．（3）小浩说，我们应该换另外两个规格不同（选填“相同”或“不同”）的小灯泡再次实验．【解答】解：（1）为保护电路，连接电路时，开关应断开；（2）小燕同学得出的实验结论是：并联电路中各支路电流相等，之所以会出现这样的结果，是因为她实验时选择的两个灯泡规格相同，实验器材太特殊，且只测量了一组数据，实验次数太少，所以得出的结论具有偶然性，不具有普遍性；（3）根据归纳法的要求，为避免实验的偶然性，应选用不同的规格的灯泡，多次实验，比较多组数据才能得出具有普遍性的结论．故答案为：（1）断开；（2）由一次实验数据得出的结论具有偶然性（或选用了两个规格相同的灯泡）；（3）不同．20．（4分）为了验证光的反射定律，小明同学准备了一块平面镜、一块画有法线ON的可折叠硬纸板、直尺、激光笔、量角器及铅笔等．（1）如图甲所示，把沿ON折叠的白色硬纸板放置在平面镜上，使一束光紧贴硬纸板射向镜面上的O点，在纸板上描出入射光线AO和反射光线OB，并测出反射角和入射角．改变光的入射角度，重复上述实验步骤．该实验探究的问题是C．A．反射光线与入射光线是否分居法线两侧B．反射光线与入射光线是否在同一平面上C．反射角的大小与入射角的大小有什么关系D．光反射时是否遵循光的反射规律（2）沿ON将纸板向后折，纸板上不能（选填“能”或“不能”）看到反射光线．（3）如图甲，当纸板在同一平面上，让入射光线AO射向镜面，在纸板右侧看到反射光线OB，若保持镜子上的入射点位置在O点不变，将入射光线AO逆时针转10°，则反射光线OB将顺时针转10°．【解答】解：（1）在此题中，已知入射光线AO和反射光线OB，测入射角与反射角的大小，并比较，改变光的入射角度，即若将AO向ON靠近，入射角减小，反射角等于入射角，所以OB也靠近法线，若将AO向ON远离，入射角增大，反射角等于入射角，所以OB也远离法线，因此该实验探究的问题是反射角的大小与入射角的大小有什么关系，故选C；（2）根据光的反射定律：在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内；所以沿ON将右侧纸板向后折，则在纸板上都不能看到反射光线；（3）此时∠BON=∠AON．若将AO向ON远离，则OB向ON远离；因此保持入射点位置不变，若将入射光线AO逆时针转10°，则反射光线OB顺时针转10°．故答案为：（1）C；（2）不能；（3）顺；10°．21．（7分）在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图的装置，将同一物体分别逐渐浸入到水和酒精中，在探究“浮力大小与哪些因素有关”的实验中，某小组同学用如图1所示的装置，将同一物体分别逐渐浸入到水和酒精中，为了便于操作和准确收集数据，用升降台调节溢水杯的高度来控制物体排开液体的体积．他们观察并记录了弹簧测力计的示数及排开液体的体积．实验数据记录在表中．=0.5N；（1）分析表中数据，第一次实验中物体所受的浮力F浮（2）分析比较实验序号1、2和3（或4、5和6）可初步得出结论：当液体的种类相同时，排开液体的体积越大，浸在液体中的物体受到的浮力越大；分析比较实验序号1、4或者2、5或者3、6，可初步得出结论：当排开液体的体积相同时，液体的密度越大，浸在液体中的物体受到的浮力越大；。

第Ｉ卷(选择题共20分>选择题(每小题2分，共20分。

每小题的四个选项中，只有一个选项是符合题目要求的。

>1．下列说法中错误的是< ）A．用久了的电灯灯丝变细是升华现象B．秋天的早晨，大雾逐渐散去是液化现象C．气温低于水银凝固点的地方不能使用水银温度计D．夏天，游泳后刚从水中上岸人会感到冷，这是因为水蒸发吸热的缘故2．一位同学沿教学楼的楼梯从一楼匀速上到三楼，该同学上楼做的功最接近< ）A.30000JB.3000JC.300JD.30J3．小红在厨房帮妈妈做饭时观察到的一些现象并用物理知识解释错误的是< ）A．妈妈敲了几下小红买的西瓜说不熟——利用响度区分生、熟西瓜B．电饭锅用三脚插头和三孔插座——防止锅体漏电伤害人体C．煮好的豆浆香气四溢——分子不停地做无规则运动D．煮熟的饺子漂浮在水面上——浮力等于重力4.对图1所示的四幅图的分析，正确的是< ）图1A．甲所示的实验说明通电导线周围存在磁感应线B.乙所示的实验现象是电动机的工作原理C.丙所示的动圈式话筒是利用电磁感应原理工作的D.丁所示的动圈式扬声器是利用电磁感应原理工作的5．如图2所示，小车被人推开后向前运动，最终停下了。

对这一过程的分析正确的是< ）图2A．人对小车的推力越来越小B.离开人手后的小车不受力的作用C.小车在运动过程中受到平衡力的作用D. 由于惯性，离开手的小车继续向前运动6.小明根据图3所示的情况，把它们的示数、测量结果分别记录在了每个图的下面。

其中记录正确的是< ）yryW90OYEh图37. 小明做“研究远视眼的矫正”实验时，他把凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体.小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图4所示。

而拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是< ）yryW90OYEhA．将光屏适当靠近凸透镜B.将蜡烛适当靠近凸透镜C.同时将光屏和蜡烛适当靠近凸透镜D. 将光屏适当远离凸透镜或将蜡烛适当远离凸透镜8.衣服夹是一种常用物品，图5给出了用手捏开和夹住物品时的两种情况。

第I 卷(选择题20分)一、选择题。

1. （2017山东省济宁市，1题，2分） 在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献。

以下关于科学家及其研究成果不正确的是A ．奥斯特：通过实验揭示出了磁与电之间的联系B ．帕斯卡：研究总结出密闭液体传递压强的规律 C.欧姆:研究并总结出电流跟电压和电阻的关系 D.阿佛加德罗:研究并提出了原子核式结构模型【答案】D【解析】卢瑟福根据a 粒子散射实验现象提出原子核是结构模型，D 现象错误，故选D 。

【知识点】考点19：电流和电路2. （2017山东省济宁市，2题，2分）某物体从地面上某一点出发沿直线运动,其S t -图像如图1所示.对物体的运动情况进行分析，得出结论不正确的是A.物体在6s 内运动的路程为15mB.以地球为参照物，物体在中间2s 内静止C.物体在前2s 内和后2s 内的速度相等D.物体在6s 内的平均速度为2.5m/s【答案】C【解析】如图所示，物体在6s 内运动的路程为15m ，A 选项正确；以地球为参照物，物体在中间两秒路程没有改变，说明物体是静止的，B 选项正确；物体在前2秒内的速度为5 2.5/2s mv m s t s===，物体在后两秒的速度为111105/2s m v m s t s ===，不相同，C 选项错误；物体在6s 内的平均速度为22215 2.5/6s mv m s t s===，D 选项正确，故选C 。

【知识点】考点1：机械运动3. （2017山东省济宁市，3题，2分）下列物态变化现象中，吸热的是A.秋天房顶上结霜B.铁水被浇铸成工件 C ．冰棒冒出“白气” D.湿衣服晾晒后变干。

【答案】D【解析】霜属于凝华现象，放热；铁水被浇铸成工件，属于凝固，放热；白气属于液化，放热；湿衣服晾晒后变干，属于汽化，吸收热量，故选D 。

【知识点】考点3：物态变化4.（2017山东省济宁市，4题，2分）下列有关力和运动的几种说法中，正确的是A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动【答案】A【解析】匀速转弯的物体，是一种非平衡状态，一定受到力的作用，A选项正确；只受重力作用的物体有可能向上运动，比如向上扔出的篮球，只受重力的作用，但由于惯性仍然向上运动，B选项错误；相互平衡的两个力大小相等，方向相反，作用在同一物体上，所以三要素一定不同，C选项错误；摩擦力总是阻碍物体间的相对运动，但有时摩擦力的方向可能与物体的运动方向相同，此时是动力，D选项错误。

山东省济宁市中考物理测试试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．认真观察图中现象，判断甲、乙两船运动情况:（）A．甲船可能向右运动，乙船可能静止;B．甲船一定向右运动，乙船一定向左运动;C．甲船可能向右运动，乙船一定向左运动;D．甲船一定向右运动，乙船可能向左运动.2．如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两端时，电流表指针没有发生偏转将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A．e点断路B．R1断路C．电流表短路D．R2断路3．如图所示电路，在电源电压恒定的情况下将滑动变阻器的滑片P从左向右滑动，在此过程中，下列说法正确的是..................................................................................................... （）A．电压表、电流表的示数均变大B．电压表、电流表的示数均变小C．电压表的示数变小，电流表的示数变大D．电压表的示数变大，电流表的示数变小4．下列说法错误的是............................................................................................................ （）A．磁场是由无数条磁感线组成的B．磁感线在磁体的外部从磁体N极出发，最后回到S极C．将条形磁铁分成若干段，每段磁体均有N、S极D．大头针被磁铁吸引的同时也被磁化成小磁体5．在下列图所示的四个图中，正确地表示出通电螺线管极性关系的是：（）6． 08年的CCTV青年歌手太奖赛中有道辩听题：“先听音乐，后判断该音乐是用哪种乐器演奏的”。

2017年山东省济宁市中考物理试卷一.选择题（每小题2分）1．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家极其研究成果不正确的是（ ）A．奥斯特：通过实验揭示了磁与电之间的联系B．帕斯卡：研究总结出密闭液体传递压强的规律C．欧姆：研究并总结出电流跟电压和电阻的关系D．阿伏加德罗：研究并提出了原子核式结构模型【答案】D【解析】【考点定位】物理常识2．某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（ ）A．物体在6s内运动的路程为15mB．以地球为参照物，物体在中间2s内静止C．物体在前2s内和后2s内的速度相等D．物体在6s内的平均速度为2.5m/s【答案】C【解析】试题分析：由s﹣t图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；由s ﹣t图象可知，在2～4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；物体在前2s内运动的路程为5m，后2s内运动的路程为15m﹣5m=10m，即在相等时间内物体运动的路程不相等，根据v=s/t可知，则物体在前2s内和后2s内的速度不相等，故C不正确；物体在6s内的平均速度：v=s/t=15m/6s=2.5m/s，故D正确；故应选C。

【考点定位】速度公式及其应用3．下列物态变化现象中，吸热的是（ ）A．秋天房顶上结霜 B．铁水被浇铸成工件C．冰棒冒出“白气” D．湿衣服晾晒后变干【答案】D【解析】【考点定位】汽化及汽化吸热的特点4．下列有关力和运动的几种说法中，正确的是（ ）A．匀速转弯的物体一定受到力的作用B．只受重力作用的物体不可能向上运动C．相互平衡的两个力的三要素可能相同D．摩擦力总是阻碍物体的运动【答案】A【解析】试题分析：匀速转弯的物体，速度大小不变，但方向时刻在变即运动状态发生改变，故物体一定受到力的作用，故A正确；重力的方向是竖直向下的，但只受重力作用的物体可能向上运动，例如向上扔出的篮球，只受重力作用，但由于惯性仍然向上运动，故B错误；相互平衡的两个力方向一定是相反的，所以三要素不可能都相同，故C错误；摩擦力总是阻碍物体的相对运动，故D错误；故应选A。

确。

6.【答案】B【解析】由图可知，动力为拉动杠杆的力，动力作用在滑轮与杠杆之间的拉绳上，动力臂为支点到动力作用线的距离，故l2为动力臂。

7.【答案】D【解析】在水中下沉的石块也受到浮力的作用，故A 错误；由平面镜成像的特点可知，像与物体的大小相同，与距离镜面的远近无关，故B 错误；通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，根据焦耳定律2Q I RT ，是由于导线的电阻小的缘故，故C 错误；磁体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也是因为受到地磁场的作用，故D 正确。

8.【答案】C【解析】由图可知，两灯泡并列连接，因此两个灯泡并联，故A 错误；电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯1L ，另一条经过灯2L ；汇合后回到负极，则开关控制整个电路，故BD 错误；电流表A 串联在1L 支路上，测通过灯泡1L 的电流，故C 正确。

9.【答案】A【解析】由电路图可知，当触点接触2、3时，电路为电动机的简单电路，电吹风吹冷风；当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风，故A 符合题意；由电路图可知，当触点接触1、2时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故B 不符合题意；由电路图可知，当触点接触1、2或2、3时，电动机和电热丝同时工作，电吹风吹热风，当电路无法实现电动机单独工作，即无法吹冷风，故C 不符合题意；由电路图可知，当触点接触1、2时，电动机和电热丝同时工作，电吹风吹热风；当触点接触2、3时，电路为电热丝的简单电路，电动机不工作，不能吹出热风，故D 不符合题意。

10.【答案】B【解析】将内能转化为机械能的机器是热机。

根据燃料所装位置，热机分为内燃机和外燃机，其中内燃机根据燃烧的燃料种类包括汽油机和柴油机两种，故A 正确；原子由位于中心的原子核和绕核转动的电子组成，原子核包括质子和中子两部分，故B 错误；在一定条件下，物体的能量多少会发生变化，内能的改变属于能量转化的一种，改变内能有两种方式：做功和热传递，故C 正确；D ．核能作为新能源，是能源利用的一个方面，目前人类利用核能有两种方式：核裂变和核聚变，故D 正确。
