旗云+480+联合电子系统手动档电路部分维修指导说明：本部分的内容主要介绍旗云+480+联合电子系统手动档电路控制与《奇瑞旗云维修手册●手动档电路部分》有差异部分的控制原理，读此部分的电路控制原理图时请参考《奇瑞旗云维修手册●手动档电路部分》的读图说明以及相关内容。
如果不列在本部分内容介绍的与《奇瑞旗云维修手册●手动档电路部分》相同。
一、防盗系统n 功能说明：1、设防1.1、按下遥控器第一键（落锁键），执行防盗设定功能，输出高电平信号给电动窗控制器,电动窗控制器控制四个车门电动窗逐次升起。
中控锁落锁，同时转向灯闪一下。
在设防过程中，防盗状态指示灯不停的慢闪，同时点火线路被切断。
注：按下遥控器落锁键，电动窗控制器控制四个车门电动窗逐次升起的功能是选装配置。
2、解除2.1设防状态中，按下遥控器第二键（开锁键），执行解除功能，中控锁开锁，同时转向灯闪两下，提示中控锁已开锁，防盗状态指示灯熄灭，点火线路接通。
2.2设防状态中，强行打开车门或后行李箱，触发报警系统，在报警状态中按下遥控器第二键（开锁键）解除报警，但防盗系统仍处于防盗设定状态，再次按下遥控器第二键（开锁键）执行防盗解除功能，中控锁开锁，同时转向灯闪三下，提示中控锁已开锁，防盗状态指示灯快闪（开过一次车门后熄灭），点火线路接通。
2.3设防中，强行将车钥匙转到点火位置（ON），触发报警系统，在报警状态中，遥控器不能解除防盗，必须将钥匙转到熄火档（OFF），按下遥控器第二键（开锁键），解除报警，此时系统进入防盗设定状态，再次按下遥控器第二键（开锁键），执行防盗解除功能，中控锁开锁，同时转向灯闪四下，提示中控锁已开锁，防盗状态指示灯快闪（点火一次后熄灭），点火线路接通。
3.二次防盗当误按遥控器第二键（开锁键）将防盗解除后，30秒内车门未打开，系统自动再次进入防盗状态，中控锁落锁，左右转向灯闪一下，防盗状态指示灯会不停的慢闪，同时点火线路被切断。
4.自动开锁、落锁（注：此功能是选装配置）4.1、当所用车门均已关闭，此时发动机起动，约7秒后中控锁自动落锁，若发动机起动后，再进行关闭车门，防盗器不进行自动落锁功能。

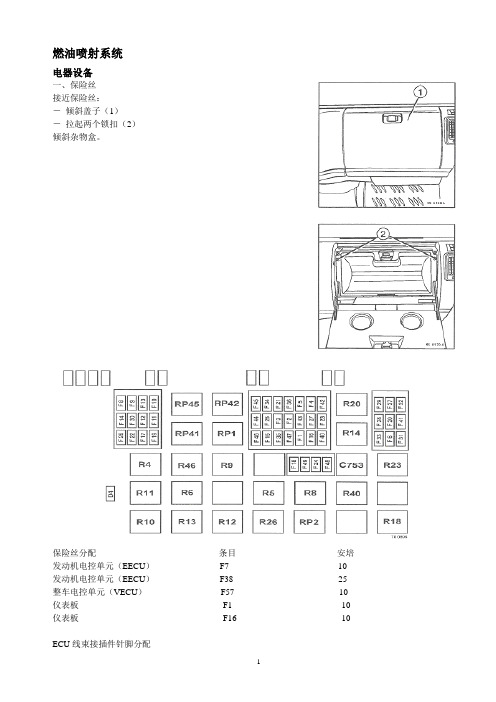

燃油喷射系统电器设备一、保险丝接近保险丝：－倾斜盖子（1）－拉起两个锁扣（2）倾斜杂物盒。
保险丝分配条目安培发动机电控单元（EECU）F7 10 发动机电控单元（EECU）F38 25 整车电控单元（VECU）F57 10 仪表板F1 10 仪表板F16 10ECU线束接插件针脚分配（连接面视图）示意图如何读示意图注意：以下电器设备示意图仅代表电器线束包含于燃油喷射功能。
为更多的细节，参考电器工作手册章节。
图解示意图2196 －点火后，正极电源供应继电器N。
12200 －防盗电器盒2211 －启动器（欧3）2261 －驾驶锁和启动控制2266 －发动机停止控制（驾驶室倾斜）2400 －燃油过滤器阻塞（欧3）5266 －加速踏板位置传感器6167 －操纵杆控制（巡航控制）7362 －发动机冷却循环温度传感器7368 －发动机机油压力传感器7519 －诊断接口7614 －主要仪表板7615 －第二仪表板7940 －排气制动电磁阀N。
17941 －排气制动电磁阀N。
28003 －液压减速器ECU8059 －减速控制8150 －排气制动电阀8228 －风扇离合器8272 －发动机冷却液位传感器8275 －发动机机油液位传感器8300 －功率输出开关8360 －功率输出爪形离合器啮合开关8466 －空挡开关8644 －离合开关9200 －进气压力和温度传感器9201 －整车电控单元（VECU）9202 －发动机电控单元（EECU）9208 －燃油高压传感器9210 －“VECU/EECU”电源供电继电器9212 －燃油流量调节电磁阀N。
29213 －燃油流量调节电磁阀N。
19220 －燃油喷油器N。
1电磁阀9221 －燃油喷油器N。
2电磁阀9222 －燃油喷油器N。
3电磁阀9223 －燃油喷油器N。
4电磁阀9224 －燃油喷油器N。
5电磁阀9225 －燃油喷油器N。
6电磁阀9226 －发动机机油温度传感器9228 －飞轮速度传感器9262 －油泵（喷射或高压）速度传感器45142 －三能级空气条件作用压力控制器电路图。

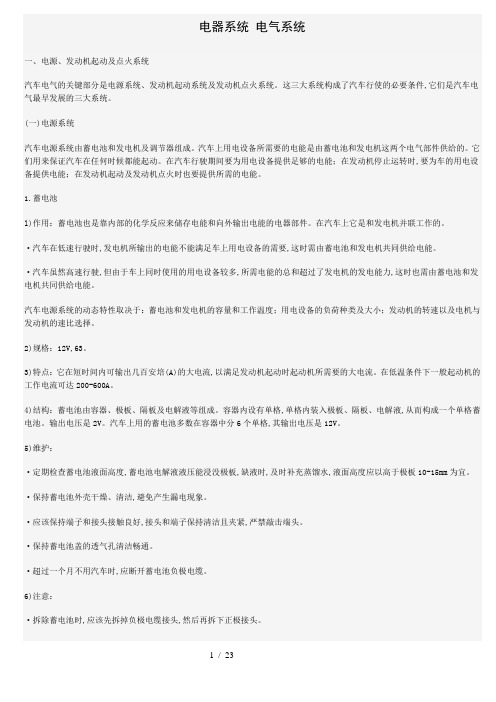

电器系统电气系统一、电源、发动机起动及点火系统汽车电气的关键部分是电源系统、发动机起动系统及发动机点火系统。
这三大系统构成了汽车行使的必要条件,它们是汽车电气最早发展的三大系统。
(一)电源系统汽车电源系统由蓄电池和发电机及调节器组成。
汽车上用电设备所需要的电能是由蓄电池和发电机这两个电气部件供给的。
它们用来保证汽车在任何时候都能起动。
在汽车行驶期间要为用电设备提供足够的电能；在发动机停止运转时,要为车的用电设备提供电能；在发动机起动及发动机点火时也要提供所需的电能。
1.蓄电池l)作用：蓄电池也是靠内部的化学反应来储存电能和向外输出电能的电器部件。
在汽车上它是和发电机并联工作的。
·汽车在低速行驶时,发电机所输出的电能不能满足车上用电设备的需要,这时需由蓄电池和发电机共同供给电能。
·汽车虽然高速行驶,但由于车上同时使用的用电设备较多,所需电能的总和超过了发电机的发电能力,这时也需由蓄电池和发电机共同供给电能。
汽车电源系统的动态特性取决于：蓄电池和发电机的容量和工作温度；用电设备的负荷种类及大小；发动机的转速以及电机与发动机的速比选择。
2)规格：12V,63。
3)特点：它在短时间内可输出几百安培(A)的大电流,以满足发动机起动时起动机所需要的大电流。
在低温条件下一般起动机的工作电流可达200-600A。
4)结构：蓄电池由容器、极板、隔板及电解液等组成。
容器内设有单格,单格内装入极板、隔板、电解液,从而构成一个单格蓄电池。
输出电压是2V。
汽车上用的蓄电池多数在容器中分6个单格,其输出电压是12V。
5)维护：·定期检查蓄电池液面高度,蓄电池电解液液压能浸没极板,缺液时,及时补充蒸馏水,液面高度应以高于极板10-15mm为宜。
·保持蓄电池外壳干燥、清洁,避免产生漏电现象。
·应该保持端子和接头接触良好,接头和端子保持清洁且夹紧,严禁敲击端头。
·保持蓄电池盖的透气孔清洁畅通。

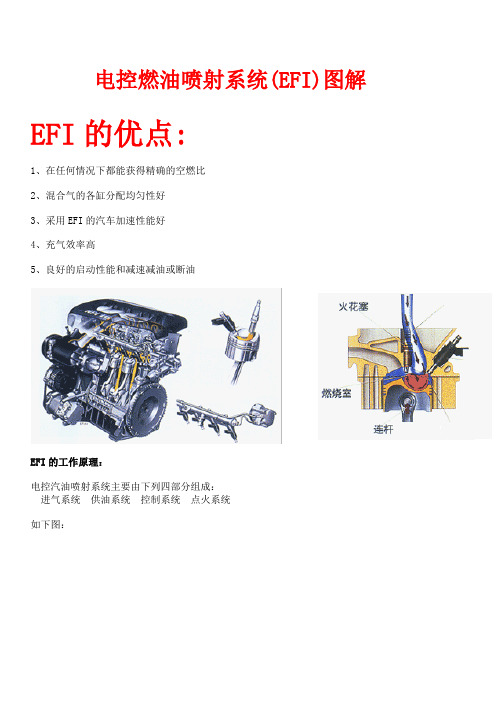

奇瑞QQ⼩轿车372发动机电喷系统的结构及⼯作原理奇瑞QQ⼩轿车372发动机电喷系统的结构及⼯作原理编制：校对：审核：批准：⽬录第⼀章372发动机电喷系统的⼯作原理 (2)1.1燃油电喷系统的基本原理 (2)1.2燃油喷射系统的组成 (3)第⼆章372发动机电喷系统零部件结构组成 (3)2.1ECU (3)2.2节流阀体 (4)2.3进⽓温度压⼒传感器 (5)2.4电动燃油泵 (6)2.6曲轴位置传感器 (6)2.7凸轮轴位置传感器 (6)2.8爆震传感器 (6)2.9⽔温传感器 (7)2.10氧传感器 (7)2.11碳罐控制阀 (7)第⼀章372发动机电喷系统的⼯作原理1.1燃油电喷系统的基本原理燃油电喷系统的基本原理如图1-1所⽰。
奇瑞QQ采⽤韩国西门⼦SIMK31电控多点汽油喷射系统。
以⼀个电⼦控制装置（ECU）为控制中⼼，利⽤安装在发动机不同部位上的各种传感器，测得发动机的各种⼯作参数，按照电脑中的控制程序，通过控制喷油器，精确地控制喷油量，使发动机在各种⼯况下，都能获得最佳浓度的混合⽓。
图1-1 372发动机电喷系统的基本原理此外，电⼦控制汽油喷射系统通过电脑中的控制程序，还能实现启动加浓、暖机加浓、加速加浓、全负荷加浓、减速调稀、强制断油、⾃动怠速控制等功能，满⾜发动机不同⼯况下对混合⽓的要求，使372发动机具有良好的燃油经济性和低排放性，同时也⼤⼤提⾼了奇瑞QQ的使⽤性能。
电⼦控制汽油喷射系统的喷油压⼒是由电动燃油泵提供的，电动燃油泵和⽀架⼀起安装在油箱内。
当通电时，电动燃油泵⼯作，把燃油从油箱内吸出并加压，但压⼒不能超过3.8bar，否则油压调节器将打开阀门，将多余的燃油返回油箱，就这样电动燃油泵将恒压的燃油输送到油轨。
油轨与安装在缸盖上的三个喷油器相通。
喷油器是⼀种电磁阀，由ECU控制。
通电时电磁阀开启，压⼒燃油以雾状喷⼊缸盖进⽓道内，与空⽓混合，在进⽓⾏程中被吸进⽓缸。
进⽓量由操作者通过操纵节⽓门来控制。
《柴油电喷发动机电路图集大全》附电脑针脚端子图页数: 500页年代: 2015年第一版目录前言(序)博世(BOSCH)高压共轨系统电路图与故障码表 (1)解放J6发动机与整车电路图 (6)解放载货汽车(电装系统)电路图与针脚图 (14)康明斯ISDe-Cm2150发动机电控系统电路图 (22)康明斯ISBE（6 缸）电路图电控系统电路图 (24)康明斯ISBE（4 缸）电路图电控系统电路图 (29)康明斯ISB4/ISBe 发动机电控系统电路图 (34)康明斯ISDE（6 缸）发动机电控系统电路图 (36)康明斯ISDE（4 缸）电路图电控系统电路图 (39)康明斯ISLE（6 缸）电路图电控系统电路图 (42)康明斯ISLE（4 缸）电路图电控系统电路图 (45)康明斯CM570 发动机电控系统电路图 (48)康明斯ISC 发动机电控系统电路 (50)日野P11C发动机电控系统电气资料 (54)日野E13C发动机电控系统电气资料 (65)日野J05E／J08E发动机电控系统电气资料 (77)日野J05 发动机ECU电控系统电路图与针脚图 (81)日野J08 发动机ECU电控系统电路图与针脚图 (82)陕汽德龙F2000整车电气线路图 (85)陕汽德龙F3000整车电气线路图 (92)陕汽德龙F3000 WP10/WP12发动机电控系统 (97)陕汽德御整车电气线路图 (103)陕汽奥龙整车电气线路图 (111)上柴8DK发动机ECU电控电路图 (119)潍柴WD615国四(DENSO系统)电路图带SCR尿素系统 (123)潍柴国四发动机BOSCH EDC17系统电路图与针脚图 (125)潍柴WP10电控系统线路图 (129)锡柴(BOSCH EDC 7)共轨电路图与ECU针脚义 (132)锡柴6DE发动机(单体泵)系统电路图 (135)锡柴CA4DF3发动机电控系统电气资料 (136)锡柴CA4DL发动机电控系统电气资料 (142)锡柴CA6DL发动机电控系统电气资料 (149)锡柴CA6DL1发动机电控系统电气资料 (159)锡柴CA6DL2发动机电控系统电路图 (163)锡柴CA6DL32发动机电控系统电气资料 (165)锡柴4DL 发动机电控系统电路图 (166)锡柴6DL1 发动机电控系统电路图 (167)锡柴CA6DL1-E3 发动机电装共轨系统电控原理图 (168)锡柴CA6DL1-32E3 发动机电装共轨系统电控原理图（带继电器） (169)锡柴CA6DL1-32E3 发动机电装共轨系统电控原理图（不带继电器） (170)锡柴CA4DL1-20E3 发动机电控系统电路（带继电器） (171)锡柴CA4DL1-20E3 发动机电控系统电路（不带继电器） (172)锡柴CA4DF3-13E3 发动机电控系统电路图 (173)锡柴CA6DL2-35E3 发动机电控系统电路图 (174)锡柴6DF3、6DL2 (电装BOSCH共轨) 电控系统电路图 (175)玉柴（国四）YC6L-40 柴油机SCR 整车线束电路图 (176)玉柴BOSCH 共轨发动机线路图与针脚定义 (179)玉柴YC4FA EDC16 博世共轨电控系统电路图 (181)玉柴YC4F 德尔福共轨系统电控系统电路图 (183)玉柴YC6G240-30 (德尔福单体泵)电控系统电路 (185)玉柴欧四发动机系统电路图(添蓝)SCR部件针脚图 (187)重汽豪沃EGR车型全车电气线路图 (192)重汽豪沃共轨车型全车电气线路图 (203)重汽豪沃A7 EGR车型全车电气线路图 (211)重汽豪沃WD615(国三)发动机电控系统电路图+针脚定义 (222)重汽豪沃D12发动机电控系统电路图+故障码 (227)大柴道依茨BFM1013/2012/2013发动机电控系统电气资料 (232)大柴道依茨发动机(单体泵)电控系统图+针脚图 (235)大柴道依茨发动机BOSCH EDC16UC40 单体泵系统（6 缸）电路图 (241)大柴道依茨发动机BOSCH EDC16UC40 单体泵系统（4 缸）电路图 (243)朝柴BOSCH共轨电控系统电脑ECU端子和电路图 (245)德尔福(DELPHI)高压共轨DCM 3.1系统针脚电路图+故障码 (247)电装(DENSO)高压共轨4DL 6DL系统电气电路图 (251)电装(DENSO)高压共轨电控系统针脚资料 (255)电装(DENSO)高压共轨系统故障码表 (259)东风天龙DFL1203A整车电气线路图 (261)东风天锦D530整车电气线路图 (264)东风柳汽霸龙507电气线路图 (268)东风大力神DFL3251A整车电气线路图 (269)北汽福田欧曼整车电路图 (271)北汽福田欧曼雄狮电路图 (273)北汽福田欧曼上柴发动机电控系统+端子图 (276)北汽福田欧曼上柴SC9DF发动机电控系统与故障码 (280)依维柯索菲姆SOFIM 发动机BOSCH EDC-MS6.3 共轨系统线路图 (284)依维柯IV012-2 NEF 发动机电控系统线路图 (287)依维柯SOFIM 8140.43S3 博世共轨EDC16 电控系统电路 (291)依维柯EV01 红岩发动机BOSCH EDC7UC31 电控系统电路 (293)云内动力D16TcI／D19TcI发动机电气资料 (295)云内动力YN33 30 发动机电控系统电路图 (299)杭发电装发动机电控系统电路图 (301)杭发欧三(徐工吊车)原理图 (303)金龙斗山DV10发动机电控系统线束电气资料 (304)斗山大宇DV11 发动机ECU 电控系统电路图 (312)斗山大宇DL06 发动机电控系统电路图 (315)斗山大宇DL08 发动机ECU 电控系统电路图 (317)南岳单体泵电磁曲轴发动机ECU 电路图（4 缸5 线油门踏板） (320)南岳单体泵电磁曲轴发动机ECU 电路图（6 缸5 线油门踏板） (322)南岳单体泵电磁曲轴发动机ECU 电路图（4 缸6 线油门踏板） (324)南岳单体泵电磁曲轴发动机ECU 电路图（6 缸6 线油门踏板） (326)南岳单体泵霍尔曲轴发动机ECU 电路图（4 缸5 线油门踏板） (328)南岳单体泵霍尔曲轴发动机ECU 电路图（6 缸5 线油门踏板） (330)南岳单体泵霍尔曲轴发动机ECU 电路图（4 缸6 线油门踏板） (332)南岳单体泵霍尔曲轴发动机ECU 电路图（6 缸6 线油门踏板） (334)五十铃6wAl—Tc发动机电控系统电气资料 (336)五十铃6wGl一Tc发动机电控系统电气资料 (340)江铃N系列全顺Jx493ZLQ发动机电控系统电气资料 (344)江铃T系列欧Ⅲ发动机电控系统电气资料 (349)庆铃600P发动机4KHl—Tc电控系统 (350)五十铃6HK1 电路电控系统电路图 (355)五十铃6HK1（带GVNR 线束）发动机电控系统电路图 (358)五十铃6W A1-TC电路图与针脚定义 (360)五十铃6WG1 发动机电控系统电路图 (364)五十铃4JH1-TC 发动机电控系统电路图 (367)五十铃100P 4JB1 发动机电控系统电路图 (373)五十铃4JJ1 发动机电控系统电路图 (375)五十铃6HE1 发动机电控系统电路图 (377)五十铃4HE1 发动机电控系统电路图 (378)五十铃6SD1 发动机电控系统电路图 (379)江铃BOSCH 电控EDC16C39H 电路图 (380)江淮FA140发动机电路图 (382)江淮瑞风FA080 2.8L 柴油发动机电控系统电路图 (283)长城哈弗4D28TC 发动机电控系统电路图 (385)现代特拉卡aCovec2.5 发动机电路图与针脚图（AT） (389)现代特拉卡aCovec2.5 发动机电路图与针脚图（MT） (391)威特WP2000单体泵电控系统电气资料 (393)威特单体泵(东风乘龙)发动机电控系统电路图 (399)威特单体泵(玉柴)电路图 (401)住友机械五十铃发动机4HK1 电控系统电路图及ECU 端子定义 (405)日立挖机ZX200-3、ZX240-3、ZX270-3 电控系统电路图 (408)日立挖机EC210B-07 发动机电控系统电路 (410)神钢SK330 电控系统电路 (413)神钢SK200 电控系统电路图 (414)神钢SK350LC-8 电控系统电路 (416)神钢SK210LC-8 电控系统电路图 (418)三菱FUSO 4M50 发动机电控系统电路图 (420)三菱FUSO 6M70 发动机电控系统电路图 (421)卡特C-9 发动机ECU 电控系统接线图 (422)卡特325C 挖掘机发动机电控系统电路图 (423)卡特330C 挖掘机发动机电控系统电路图 (424)加藤HD820V 发动机电控系统电路图 (425)天然气玉柴EPR 6G 发动机电控线路图 (428)天然气玉柴EPR 6M 6J 4G 发动机电控线路图 (429)伍德沃德天然气发动机ECU 线路图 (430)天然气(玉柴6缸)电路图 (432)天然气(玉柴ECI系统)4缸6缸CNG增压发动机电路图 (433)天然气(玉柴ECI系统)4缸6缸LNG增压发动机电路图 (435)天然气(玉柴ECI系统)6M 6J 4G 整车线路图 (437)华菱重卡货车汽车灯光系统电气线路图 (440)北京BJ493ZQ3发动机电路图 (452)三菱6M60 电装发动机电路图与ECU端子 (453)雷诺DCI11 发动机ECU 端子定义 (455)日产UD GE13（I 型）电控系统电路图 (458)日产UD GE13（II 型）电控系统电路图 (461)日产UD-FE6TC（A 型）电控系统线路图 (464)日产UD-FE6TC（B 型）电控系统线路图 (466)日产UD MD9L、MD9M 发动机电控系统电路图 (468)日产UD MD9L/MD9M发动机电控系统针脚资料 (472)MAN 发动机BOSCH EDC MS5 发动机电路图 (474)斯堪尼亚BOSCH EDC MS5 发动机电控系统电路 (475)沃尔沃单体泵发动机电控系统电路图 (476)EDC17尿素单元电路图 (478)自主品牌+天纳克系统电路图 (479)三合一电脑+1.5代天纳克尿素单元电路图 (480)常用车型诊断座位置--OBD端子说明 (481)柴油电控发动机(数据流)标准值-博世福田上柴潍柴锡柴等 (490)常用汽车仪表(报警标志)示意图 (497)电话QQ: 网址潍柴锡柴玉柴朝柴上柴康明斯依维柯大柴道依茨江铃威特南岳云内三菱庆铃江淮北汽杭发日野日产等随着柴油技术日益发展，人们越来越发现柴油机的无穷魅力、高扭矩、高寿命、低油耗、低排放，柴油机成为解决汽车能源问题最现实和最可靠的手段,先后从国二机械喷射,到国三电喷,如今发展到国四排放标准.为环保，减少汽车尾气排放污染，工信部定于2014年12月31 日废止适用于国家第三阶段汽车排放标准柴油车产品《公告》，2015年1月1日起国Ⅲ柴油车产品将不得销售，国家实行国Ⅳ排放，在国Ⅲ发动机EGR（大泵），共轨的，单体泵的基础上，演变成国Ⅳ发动机，电控系统类似不变,只是在排气系统上加装了一套SCR尾气处理系统（俗称尿素罐），燃烧尿素，控制对象是NOx和颗粒物PM，达到净化尾气保护环境的目的.对于维修人员而言，市面上存在大量电控机车处于维修阶段，急需掌握电喷发动机有下面几种技术:1.电控高压共轨技术2.电控单体泵技术3.电控泵喷嘴技术4.涡轮增压、EGR废气循环、中冷技术5.尾气净化SCR原理特此本部精心收集整理了本套电路图集，配合光盘视频与图文教程，让修理人员在技术上得心应手2015.10 (第一版) 后续推出: 第二版(加Q期待2016版)。
奇瑞QQ3维修手册（372+MT玛瑞利电喷系统）目录第一章电喷控制和执行元件工作原理 (1)1、进气压力和进气温度传感器 (1)2、节气门位置传感器 (2)3、冷却液温度传感器 (3)4、爆震传感器KS (4)5、前氧传感器 (5)6、电子控制单元ECU (6)7、电动燃油泵 (8)8、电磁喷油器 (9)9、怠速执行器步进电机 (10)10、点火线圈 (11)11、碳罐控制阀 (12)12、燃油压力调节器 (13)13、钢制燃油分配管总成 (14)14、凸轮轴位置传感器 (15)15、曲轴位置传感器 (16)16、风扇控制 (17)第二章电喷系统故障诊断基本原理 (19)1、故障信息记录 (19)2、故障状态 (19)3、故障类型 (19)4、故障频度计数器 (19)5、跛行回家 (19)6、故障报警 (20)7、故障读出 (20)8、故障信息记录的清除 (20)9、故障查找 (20)10、根据故障信息记录实施故障诊断的步骤 (21)10.1、空调蒸发器出口温度传感器故障 (21)10.2、爆震传感器故障 (22)10.3、进气压力温度传感器的压力传感器部分故障 (23)10.4、前氧传感器故障 (24)10.5、进气压力温度传感器的温度传感器部分故障 (25)10.6、冷却液温度传感器故障 (26)10.7、喷油器驱动级故障 (27)10.8、碳罐控制阀驱动级 (29)10.9、故障指示灯(MIL)驱动级 (30)11、诊断仪故障码定义 (31)第三章、372马瑞利电喷控制原理图 (32)第一章电喷控制和执行元件工作原理1、进气压力和进气温度传感器用途：测量0.1bar左右的进气歧管绝对压力及进气气流的温度，为发动机提供负荷信息，可根据容积效应自动判断海拔高度。
组成和原理：这个传感器由两个传感器即进气歧管绝对压力传感器和进气温度传感器组合而成，装在进气歧管上。
进气压力传感器是用一个螺栓直接固定到进气管上，并通过两个密封圈来防止漏气。
M11维修手册（电路图部分）目录第一章读图说明 (4)一、主要线束插接件定义 (4)二、车身搭铁点定义 (10)1、搭铁点定义 (10)2、各搭铁点及主要模块分布 (12)3、搭铁点图片 (13)3.1、发动机线束搭铁点 (13)3.2、前仓线束搭铁点 (14)3.3、室内地板线束搭铁点 (15)3.4、仪表线束搭铁点 (20)3.5、空调线束搭铁点 (21)3.6、负极线束搭铁点 (21)3.7、搭铁线束搭铁点 (22)三、电路中主要符号说明 (22)四、电路图辅助说明 (23)1、电源及搭铁线说明 (23)2、线路颜色和线路标注 (23)3、主要控制器定义 (23)五、保险丝定义 (24)1、保险丝和继电器编号 (24)2、保险丝和继电器位置及功能说明 (24)2.1、前仓保险丝和继电器盒 (24)2.2、仪表保险丝盒 (29)2.3、正极保险丝盒保险丝 (30)3、保险丝和继电器盒内部电路图 (33)第二章电路控制原理图 (37)一、起动、充电系统 (37)二、发动机电喷系统 (38)三、灯光系统 (39)四、门窗系统（不防夹） (40)五、门窗系统（防夹） (41)六、门锁系统 (42)七、雨刮系统 (43)八、外后视镜、后风挡加热系统 (44)九、喇叭系统、倒车雷达系统 (45)十、空调系统 (46)十一、组合仪表和辅助仪表 (47)十二、CAN网络 (48)十三、音响和天窗系统 (49)十四、ABS系统和座椅电动调整和加热系统 (50)十五、主要控制模块针脚定义 (51)1、ECU针脚定义 (51)2、前BCM针脚定义 (52)3、后BCM针脚定义 (53)4、仪表针脚定义 (54)5、ABS模块针脚定义 (55)6、空调控制模块针脚定义 (55)7、收音机、DVD、导航系统控制模块针脚定义 (56)第三章线束图 (57)一、左前门线束 (57)（一）、线束图 (57)（二）、插件针脚说明 (58)二、右前门线束 (63)（一）、线束图 (63)（二）、插件针脚说明 (64)三、左后门线束（M11—3724510） (68)（一）、线束图 (68)（二）、插件针脚说明 (68)四、右后门线束（M11—3724520） (69)（一）、线束图 (69)（二）、插件针脚说明 (69)五、发动机线束（M11—3724180） (71)（一）、线束图 (71)（二）、插件针脚说明 (72)六、空调线束（HA VC总成自带线束） (77)（一）、线束图 (77)（二）、线插针脚说明 (78)七、前仓线束（M11—3724010） (81)（一）、线束图 (81)（二）、线插针脚说明 (82)八、行李箱线束（M11—3724120） (84)（一）、线束图 (84)（二）、线插针脚说明 (84)九、洗涤喷嘴加热线束（M11—3724550） (85)（一）、线束图 (85)（二）、线插针脚说明 (85)十、顶蓬线束（M11—3724370） (86)（一）、线束图 (86)（二）、线插针脚说明 (86)十一、仪表线束（M11—3724030BA） (88)（一)、线束图 (88)（二）、线插针脚说明 (89)十二、室内线束（M11—3724050BA） (102)（一）、线束图 (103)（二）、线插针脚说明 (104)第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。
